СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

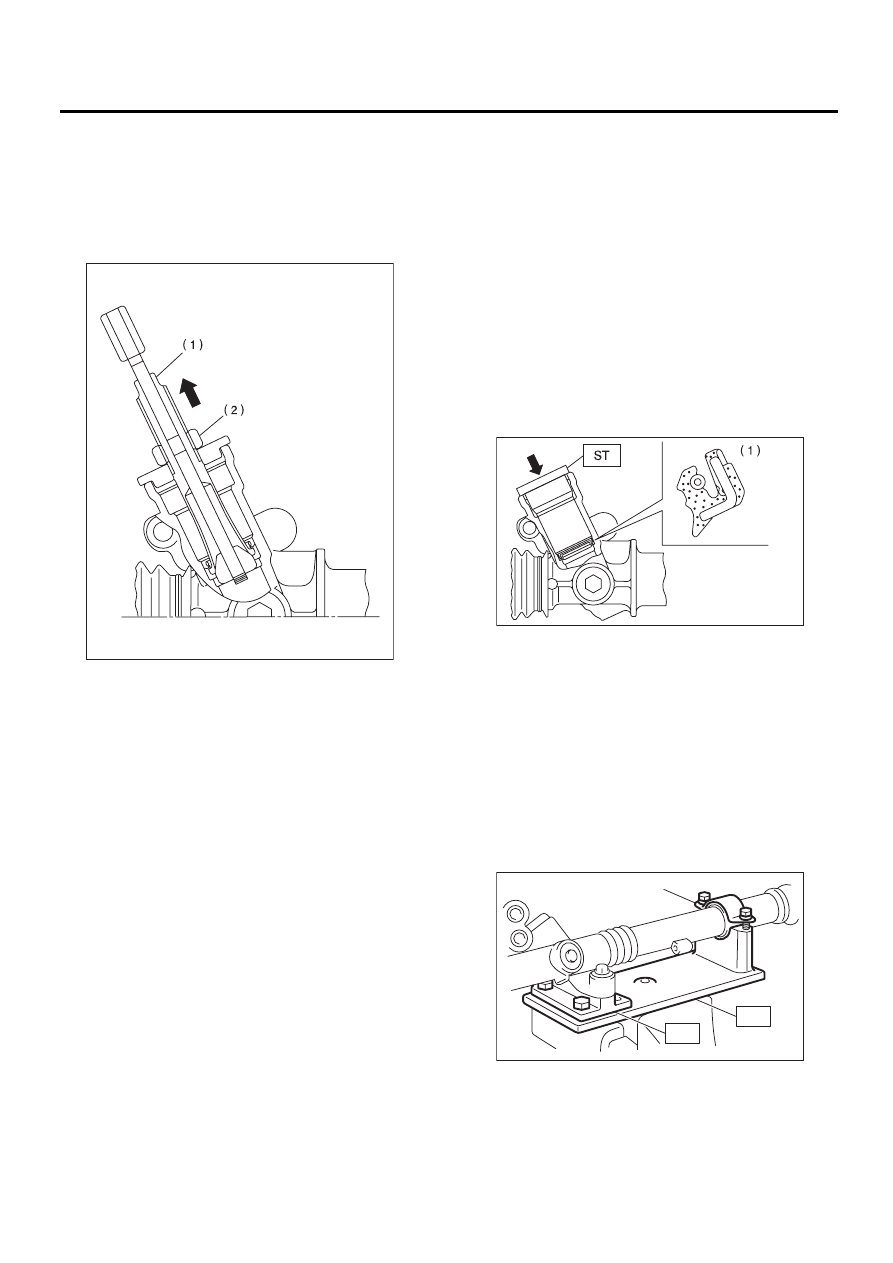

22) Удерживая двухуровневую часть съемника
неподвижно, извлеките сальник, поворачивая
гайку.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не поца-
рапать внутреннюю поверхность рулевого
механизма.

D: СБОРКА

1) Нанесите слой консистентной смазки на
внутреннюю и наружную поверхности нового
сальника.

Консистентная смазка для рулевого меха-
низма:

VALIANT GREASE M2
(Номер детали 003608001)

2) Проверьте направление сальника и положе-
ние установки. Используя специальный инстру-
мент и пресс, запрессуйте сальник в рулевой
механизм.
Специальный инструмент
34199AE130

СЪЕМНИК САЛЬНИКА РУ-
ЛЕВОГО  ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТАНОВКИ

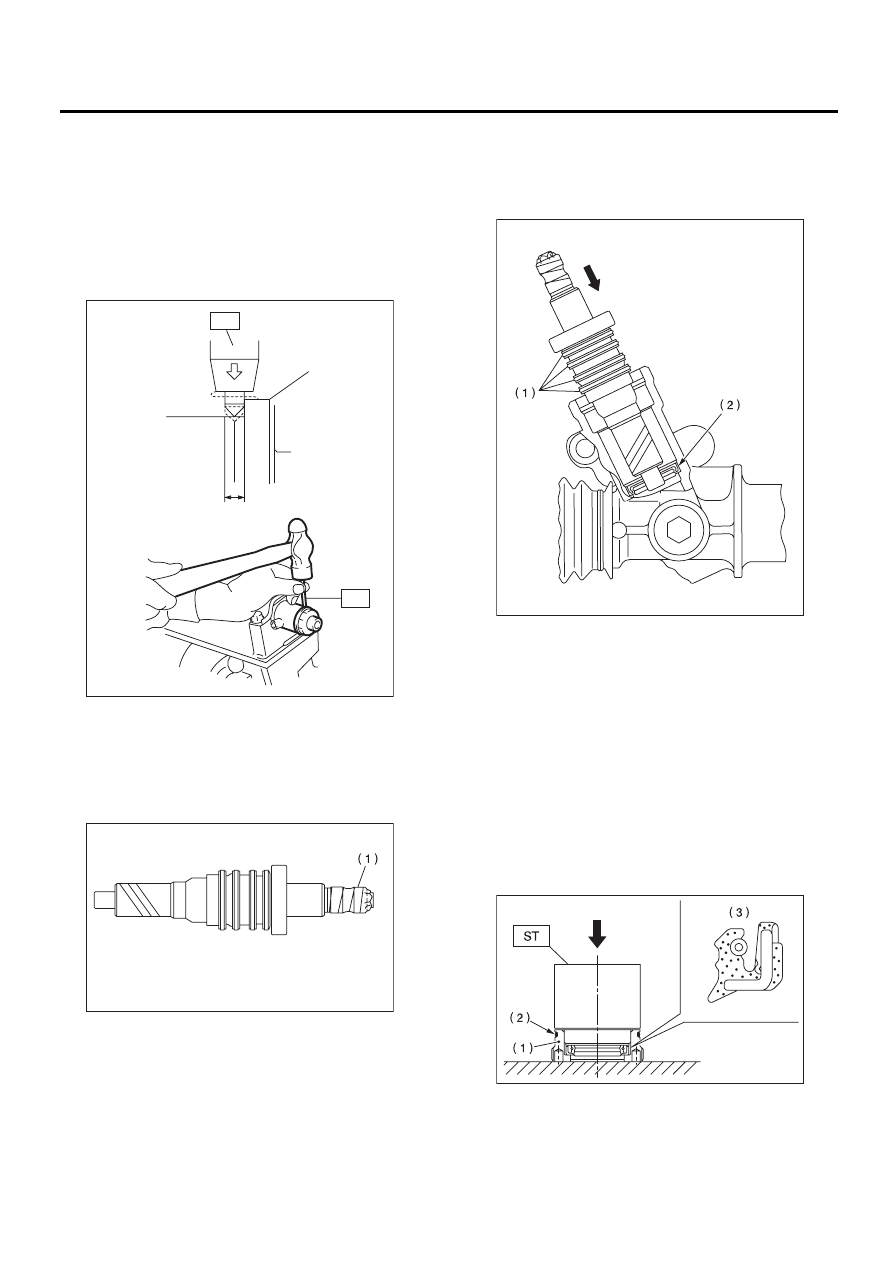

3) Установите корпус рулевого механизма на
специальный инструмент, как показано на ри-
сунке. Нанесите слой консистентной смазки на
игольчатый подшипник.
ST1

926200000

СТЕНД

ST2

34199AG000

УПОР D

ОСТОРОЖНО:
Убедитесь в том, что игольчатый подшип-
ник не имеет дефектов. Если подшипник не-
исправен, замените корпус рулевого меха-
низма новой деталью.

(1) Двухуровневая часть съемника

(2) Гайка

PS-00072

(1) Сальник

(1) Хомут

PS-00073

(1)

ST1

ST2

PS-00492

PS-55

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

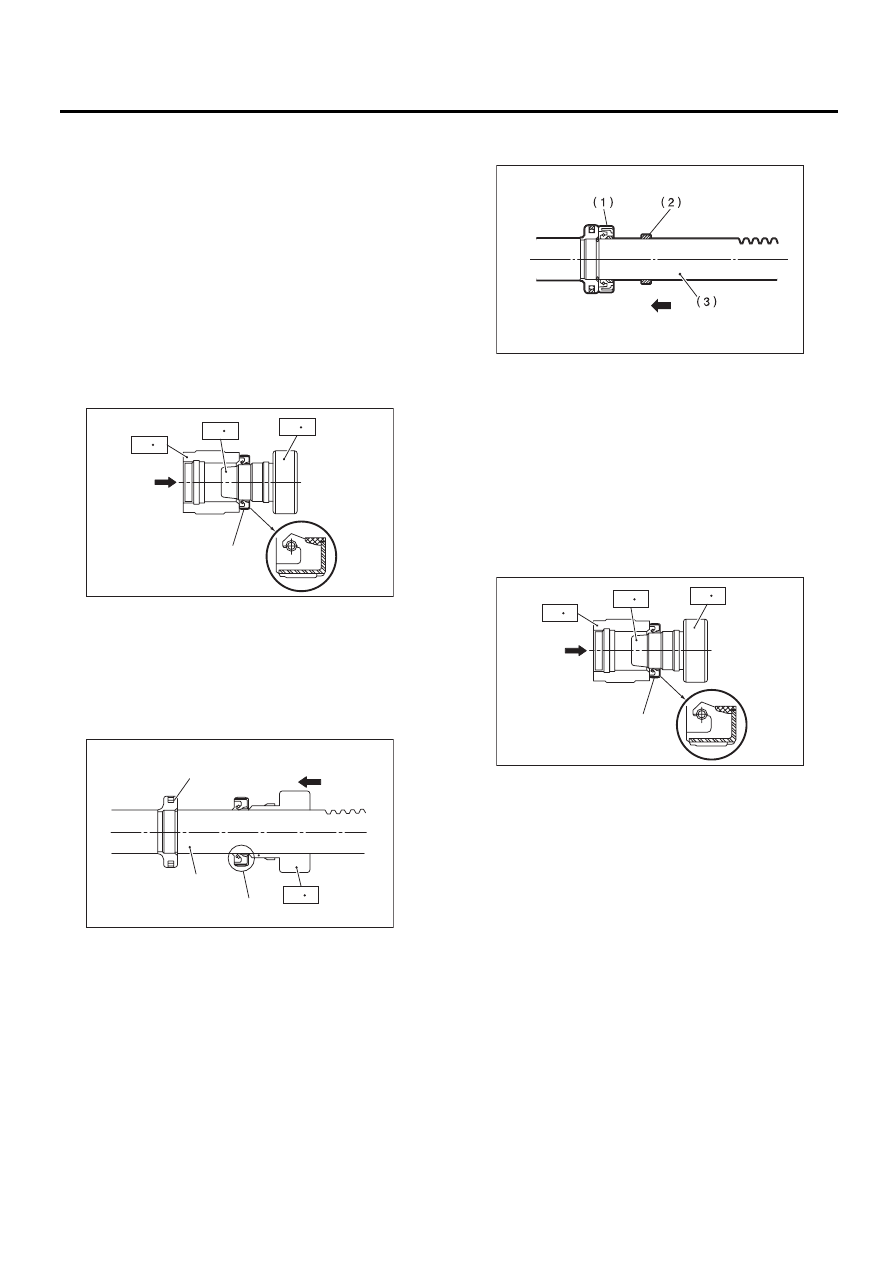

4) Установите сальник на специальный инстру-
мент A с помощью специальных инструментов
B и C.
ST

34199FE040

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C
(модели с турбонаддувом
двигателя, 3.0 R)

Специальный инструмент
927490000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C (модели
с турбонаддувом двигателя,
кроме модели 3.0 R)

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

5) Вставьте специальный инструмент A с уста-
новленным сальником со стороны зубчатой
части рейки. Снимите сальник со специального
инструмента A возле поршня, а затем снимите
специальный инструмент A с рейки.

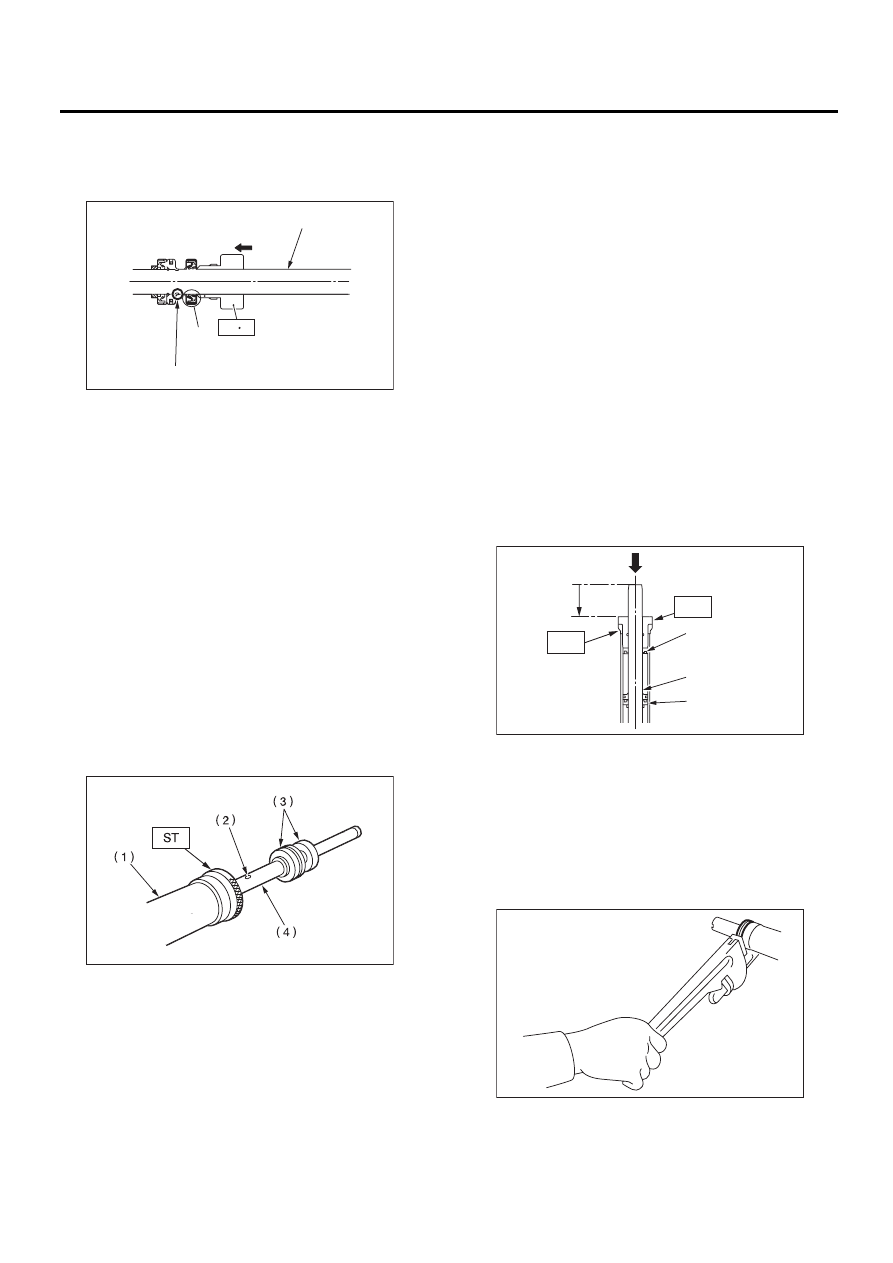

6) Установите опорную шайбу со стороны зуб-
чатой части рейки.

7) Установите сальник на специальный инстру-
мент A с помощью специальных инструментов
B и C.
ST

34199FE040

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

8) Вставьте специальный инструмент A с саль-
ником, установленным на рейку. Снимите саль-
ник со специального инструмента A у внутрен-
него кольца поршня рейки, а затем снимите
специальный инструмент A с рейки.

(A) Сальник

(A) Сальник

(B) Рейка

(C) Поршень

ST  A

ST  B

ST  C

(A)

PS-00075

ST  A

(A)

(B)

(C)

PS-00076

(1) Сальник
(2) Опорная шайба
(3) Рейка

(A) Сальник

PS-00077

ST  A

ST  B

ST  C

(A)

PS-00075

PS-56

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не поца-
рапать кромки сальника о внутреннее коль-
цо поршня.

9) Нанесите слой консистентной смазки на ка-
навки рейки, скользящие поверхности гильзы и
уплотнительную поверхность поршня. Устано-
вите специальный инструмент на торец цилин-
дра корпуса рулевого механизма. Затем уста-
новите рейку в корпус рулевого механизма со
стороны цилиндра.
ST

34199FE050

НАПРАВЛЯЮЩАЯ (модели
с турбонаддувом двигате-
ля, 3.0 R)

Специальный инструмент
34199AE000

НАПРАВЛЯЮЩАЯ (модели
с турбонаддувом двигате-
ля, кроме модели 3.0 R)

ОСТОРОЖНО:
Следите за тем, чтобы смазка не забила от-
верстие для выпуска воздуха в рейке.

10) Пропустите специальный инструмент ST2
через рейку, а затем запрессуйте рейку и спе-
циальный инструмент ST2 с помощью пресса.
Запрессовывайте рейку до тех пор, пока специ-
альные инструменты ST1 и ST2 не соприкос-
нутся друг с другом, а торцевая поверхность
рейки не совместится с торцевой поверхнос-
тью специального инструмента ST2.
ST1

34199FE050 НАПРАВЛЯЮЩАЯ (моде-

ли с турбонаддувом двига-
теля, 3.0 R)

Специальный инструмент 1
34199AE000

НАПРАВЛЯЮЩАЯ (модели
с турбонаддувом двигателя,
кроме модели 3.0 R)

ST2

34199FE060 УСТРОЙСТВО ДЛЯ УСТА-

НОВКИ (модели с турбо-
наддувом двигателя, 3.0 R)

Специальный инструмент 2
34199AE010

УСТРОЙСТВО ДЛЯ УСТА-
НОВКИ (модели с турбо-
наддувом двигателя, кро-
ме модели 3.0 R)

11) Установите новый держатель со стороны
цилиндра корпуса рулевого механизма.

Момент затяжки:

75 Нм (7,6 кгс-м, 55,3 фунт-сила-фут)

(1) Внутреннее кольцо поршня рейки
(2) Наружный сальник
(3) Рейка

(1) Сторона цилиндра корпуса рулевого механизма

(2) Отверстие для выпуска воздуха

(3) Сальник

(4) Рейка

PS-00834

(3)

(1)

(2)

ST  A

PS-00079

(1) Наружный сальник

(2) Поршень рейки

(3) Внутренний сальник

PS-00431

(1)

(2)

(3)

ST2

ST1

PS-00498

PS-57

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

12) С помощью специального инструмента, про-
ведите опрессовку корпуса рулевого механизма
в одной точке, расположенной на расстоянии
менее 3 мм (0,12 дюйма) от держателя.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не де-
формировать держатель.
Специальный инструмент
34099FA060

ДЕРЖАТЕЛЬ КЕРНЕРА

13) Оберните виниловую ленту вокруг шлице-
вой части узла клапана, а затем нанесите кон-
систентную смазку на поверхность ленты.

14) Нанесите слой консистентной смазки на зу-
бья шестерни узла клапана, а затем установи-
те узел клапана, соблюдая осторожность, что-
бы не поцарапать сальник и уплотнительное
кольцо.

15) Нанесите консистентную смазку по окруж-
ности сальника, а затем запрессуйте его в про-
бку с помощью специального инструмента и
пресса. Замените уплотнительные кольца по
окружности пробки новыми.
Специальный инструмент
34199AE110

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ ПРОБКИ
САЛЬНИКА

ОСТОРОЖНО:
Установите сальник, обращая внимание на
правильное направление его установки.

(A) Держатель

(B) 3 мм (0,12 дюйма)

(1) Виниловая лента

PS-00084

(A)

(B)

ST

ST

PS-00085

(1) Уплотнительное кольцо
(2) Сальник

(1) Пробка
(2) Уплотнительное кольцо
(3) Сальник

PS-00086
