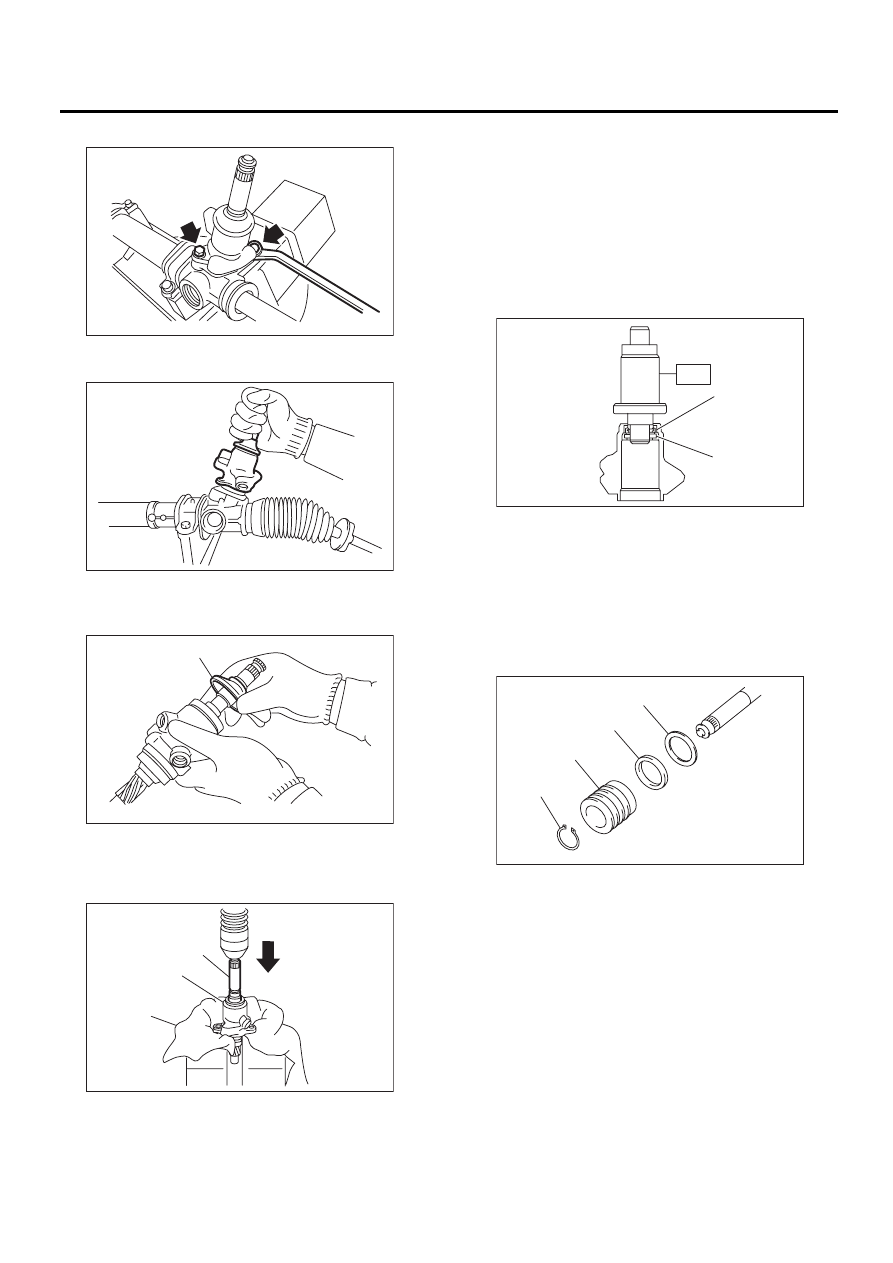

PS-30

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

6) Отверните два болта, крепящих узел клапана.

7) Осторожно извлеките входной вал и сними-
те узел клапана.

8) Оберните вокруг шлицевой части виниловую
ленту и снимите пылезащитный чехол, сдвинув
его.

9) Снимите узел шестерни и клапана с корпуса
клапана при помощи пресса.

10) С помощью специального инструмента и
пресса снимите втулку и сальник с корпуса
клапана.
ST

34199AG090 ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

ОСТОРОЖНО:
• Не прилагайте усилие к торцевой поверх-
ности корпуса клапана.
• Не используйте повторно сальник после
его снятия.

11) С помощью плоскогубцев снимите пружин-
ное кольцо, клапан, сальник и опорную шайбу.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не поца-
рапать ведущую шестерню и узел клапана.

(1) Пылезащитный чехол

(1) Узел шестерни и клапана
(2) Корпус клапана
(3) Ткань

PS-00116

PS-00143

(1)

PS-00144

(2)

(3)

(1)

PS-00149

(1) Сальник

(2) Втулка

(1) Пружинное стопорное кольцо

(2) Вентиль

(3) Сальник

(4) Опорное кольцо

(2)

(1)

ST

PS-00150

PS-00518

(1)

(2)

(3)

(4)

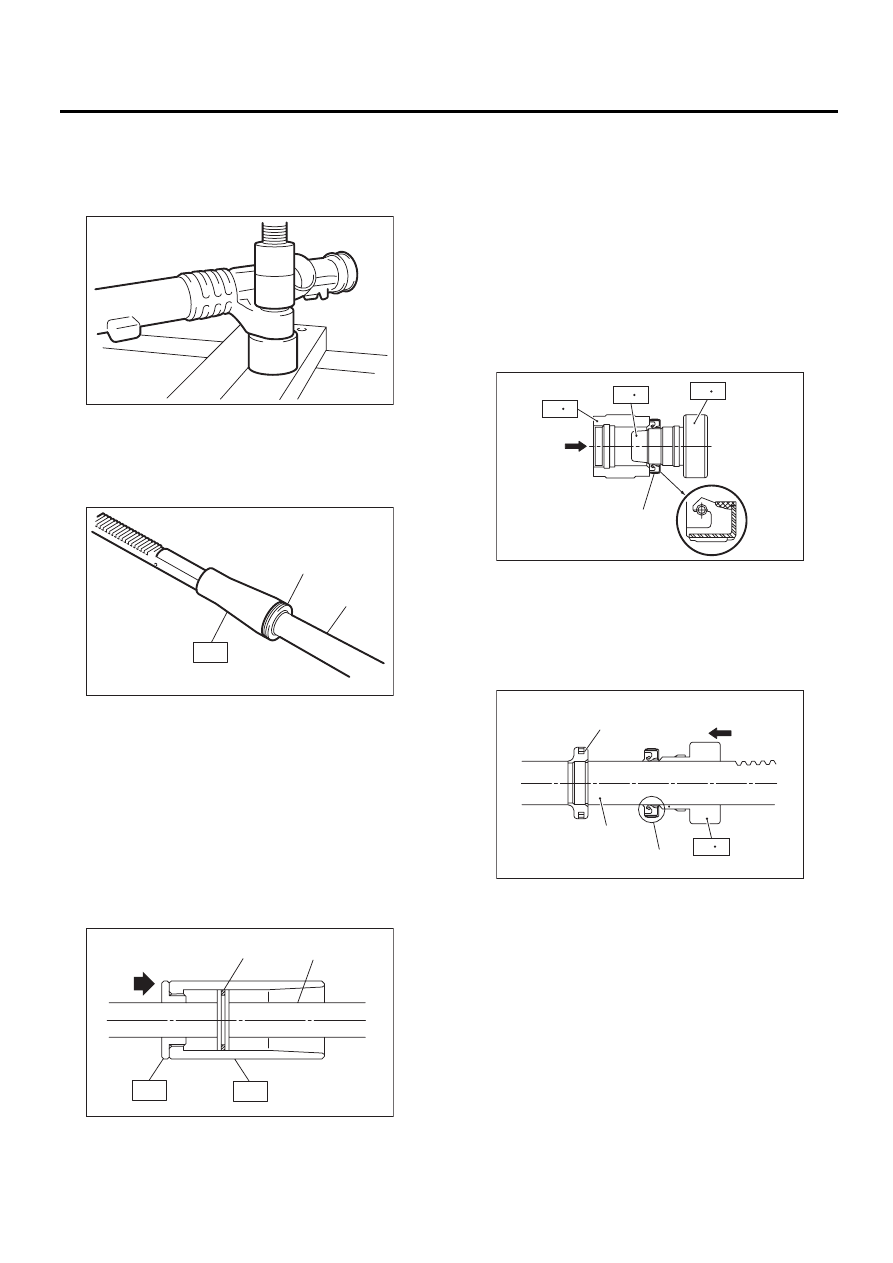

PS-31

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

D: СБОРКА

1. УЗЕЛ КОРПУСА РЕЙКИ

1) С помощью пресса установите втулку на ус-
тановочную часть рулевого механизма.

2) Установите специальный инструмент на рейку.
ST

34199AG040 НАПРАВЛЯЮЩАЯ

(Для моделей 3.0 R)

ST

34199AG030 НАПРАВЛЯЮЩАЯ

(Кроме модели 3.0 R)

3) Установите уплотнительное кольцо на порш-
невую часть рейки.

(1) При помощи специального инструмента
надлежащим образом отформуйте уплотни-
тельное кольцо.

ST1

34199AG080

ПОРШЕНЬ ФОРМОВКИ

ST2

34199AG060

НАПРАВЛЯЮЩАЯ G (26)
(Для моделей 3.0 R)

ST2

34199AG050

НАПРАВЛЯЮЩАЯ G (24)
(Кроме модели 3.0 R)

(2) Установите сальник на специальный
инструмент A с помощью специальных инс-
трументов B и C.

ST

34199FE040

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C
(Для моделей 3.0 R)

Специальный инструмент
927490000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C
(Кроме модели 3.0 R)

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

(3) Вставьте специальный инструмент A с уста-
новленным сальником со стороны зубчатой
части рейки. Снимите сальник со специально-
го инструмента A возле поршня, а затем сни-
мите специальный инструмент A с рейки.

(1) Уплотнительное кольцо
(2) Рейка

(1) Уплотнительное кольцо
(2) Рейка

PS-00519

PS-00520

ST

(1)

(2)

PS-00559

(2)

(1)

ST1

ST2

(A) Сальник

(A) Сальник
(B) Рейка

(C) Поршень

ST  A

ST  B

ST  C

(A)

PS-00075

ST  A

(A)

(B)

(C)

PS-00076

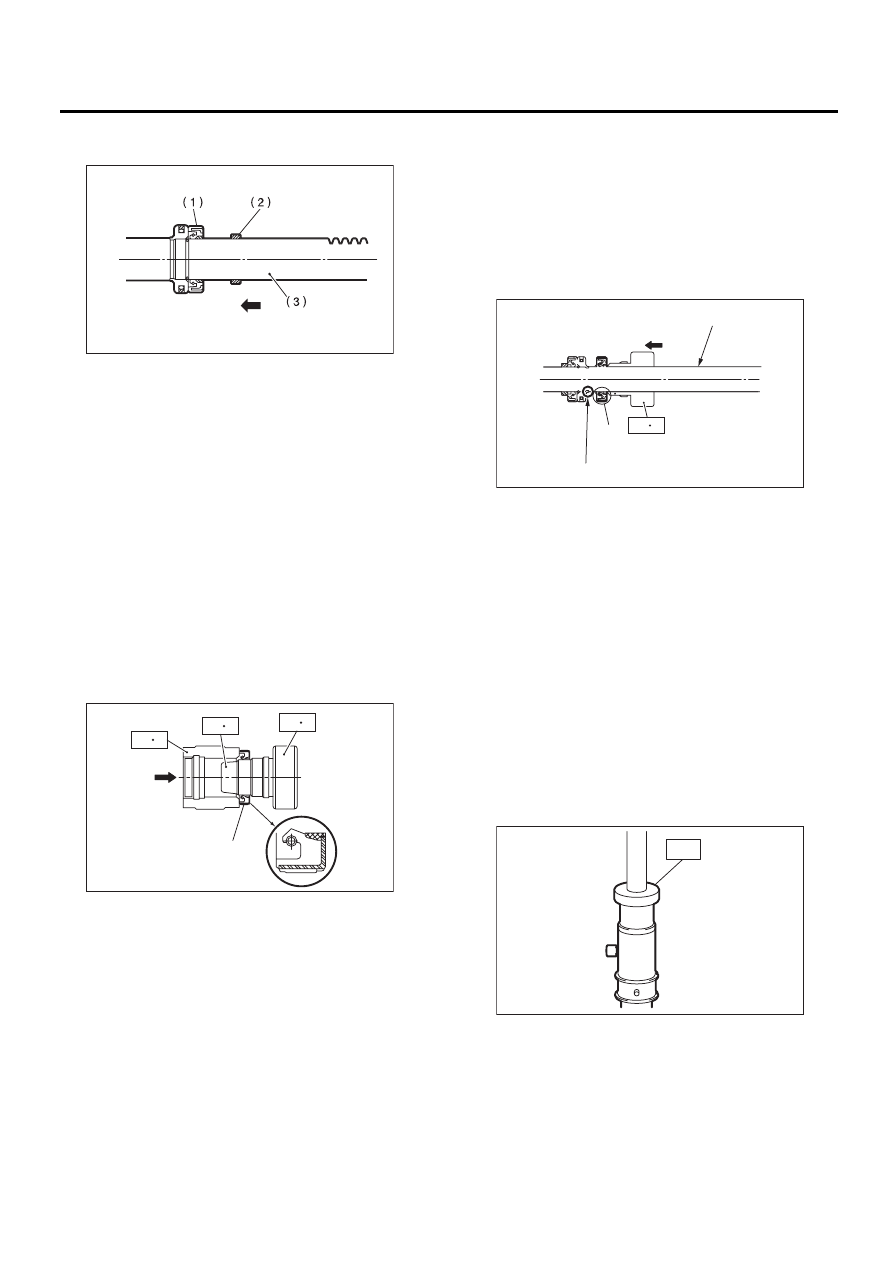

PS-32

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

4) Установите опорную шайбу со стороны зуб-
чатой части рейки.

5) Установите сальник на специальный инстру-
мент A с помощью специальных инструментов
B и C.
ST

34199FE040

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C
(модели с турбонаддувом
двигателя, 3.0 R)

Специальный инструмент
927490000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C (модели
с турбонаддувом двигателя,
кроме модели 3.0 R)

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

6) Вставьте специальный инструмент A с саль-
ником, установленным на рейку. Снимите саль-
ник со специального инструмента A у внутрен-
него кольца поршня рейки, а затем снимите
специальный инструмент A с рейки.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не поца-
рапать кромки сальника о внутреннее коль-
цо поршня.

7) Нанесите слой консистентной смазки на ка-
навки рейки, скользящие поверхности гильзы и
уплотнительную поверхность поршня. Затем
установите рейку в корпус рулевого механизма
со стороны цилиндра.
8) Проверьте резьбовой конец держателя и
сторону цилиндра рулевого механизма на
предмет заусенцев, повреждений и т.д. При не-
исправности исправьте.
9) Вставьте специальный инструмент в ци-
линдр рулевого механизма, а затем запрессуй-
те сальник.
ST

34199AG010 ПРИСПОСОБЛЕНИЕ ДЛЯ

УСТАНОВКИ

10) Временно затяните держатель на цилинд-
ре рулевого механизма.

(1) Сальник
(2) Опорная шайба
(3) Рейка

(A) Сальник

PS-00077

ST  A

ST  B

ST  C

(A)

PS-00075

(1) Внутреннее кольцо поршня рейки

(2) Наружный сальник

(3) Рейка

PS-00834

(3)

(1)

(2)

ST  A

PS-00521

ST

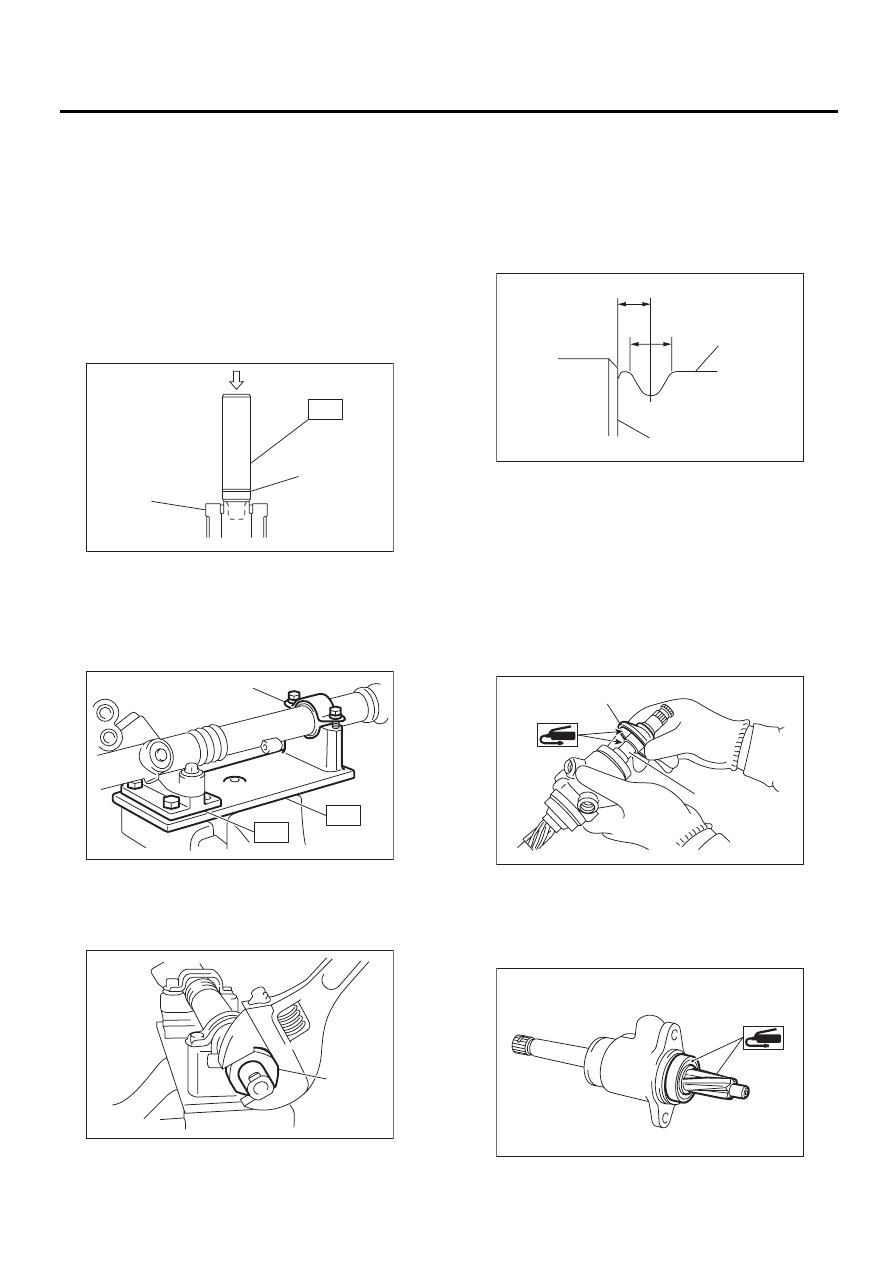

PS-33

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

11) Установите специальный инструмент на то-
рец рейки.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ
(модель 3.0 R)

ST

34099FA030

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ
(кроме модели 3.0 R)

12) Запрессовывайте с помощью пресса до тех
пор, пока канавка специального инструмента
не совместится с торцевой поверхностью де-
ржателя.

13) Закрепите рулевой механизм в тисках с по-
мощью специального инструмента.
ST1

926200000

СТЕНД

ST2

34199AG000

УПОР D

14) Затяните держатель.
Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

15) С помощью специального инструмента про-
ведите опрессовку таким образом, чтобы диа-
метр пробитого отверстия составлял 2 — 2,5 мм
(0,08 — 0,10 дюйма) и она находилась на рас-
стоянии 2 мм (0,08 дюйма) от торцевой поверх-
ности цилиндра рулевого механизма.
Специальный инструмент
34099FA060

ДЕРЖАТЕЛЬ КЕРНЕРА

16) Оберните виниловую ленту вокруг шлице-
вой части, нанесите фирменную консистент-
ную смазку на пылезащитный чехол и устано-
вите его на узел клапана.

ОСТОРОЖНО:
Обязательно установите пылезащитный че-
хол на канавку вала.

17) Нанесите фирменную консистентную смаз-
ку на ведущую шестерню и подшипник узла
клапана.

(1) Канавка
(2) Держатель

(1) Хомут

(1) Держатель

PS-00522

ST

(1)

(2)

(1)

ST1

ST2

PS-00492

PS-00512

(1)

(1) 2 мм (0,08 дюйма)
(2) Диаметр: 2 — 2,5 мм (0,08 — 0,10 дюйма)
(3) Торец цилиндра
(4) Держатель

(1) Пылезащитный чехол
(2) Канавка

PS-00523

(1)

(2)

(4)

(3)

PS-00534

(1)

(2)

PS-00165
