BR-46

Педаль тормоза

ТОРМОЗА

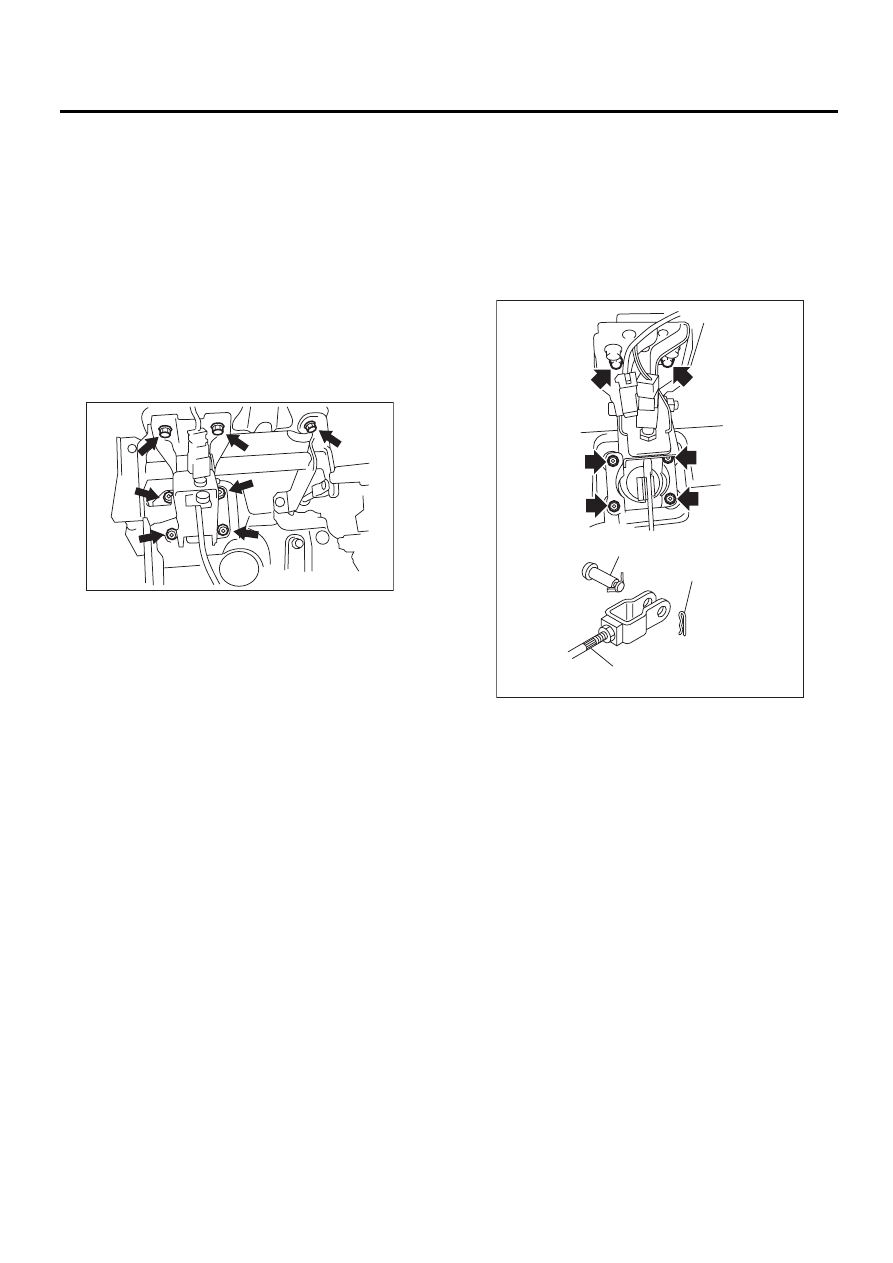

14.Педаль тормоза

A: СНЯТИЕ

1. МОДЕЛЬ MT С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Снимите вал рулевого управления.
2) Отсоедините разъем (выключатель стоп-
сигналов и т.д.) с кронштейна педали.
3) Снимите штифт с головкой и отверстием под
шплинт, крепящий рычаг и нажимной шток.
4) Отверните гайку, крепящую главный ци-
линдр сцепления.
5) Отверните болт и гайку, крепящие кронш-
тейн педали.

2. МОДЕЛЬ AT С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Снимите вал рулевого управления.
2) Отсоедините разъем (выключатель стоп-
сигналов и т.д.) с кронштейна педали.
3) Снимите штифт с головкой и отверстием под
шплинт, крепящий рычаг и нажимной шток.
4) Отверните болт и гайку, крепящие кронш-
тейн педали.

3. МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

Смотрите пункт “МОДЕЛЬ AT С ЛЕВОСТО-
РОННИМ УПРАВЛЕНИЕМ”. <См. BR-46, МО-
ДЕЛЬ AT С ЛЕВОСТОРОННИМ УПРАВЛЕНИ-
ЕМ, СНЯТИЕ, Педаль тормоза.>

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ОСТОРОЖНО:
Всегда используйте новый штифт с голо-
вкой и отверстием под шплинт.
2) Проверьте педаль тормоза после установки.
<См. BR-47, ПРОВЕРКА, Педаль тормоза.>

BR-00128

(1) Штифт с головкой и отверстием под шплинт

(2) Пружинный шплинт

(3) Рабочий шток

(2)

(3)

(1)

BR-00351

BR-47

Педаль тормоза

ТОРМОЗА

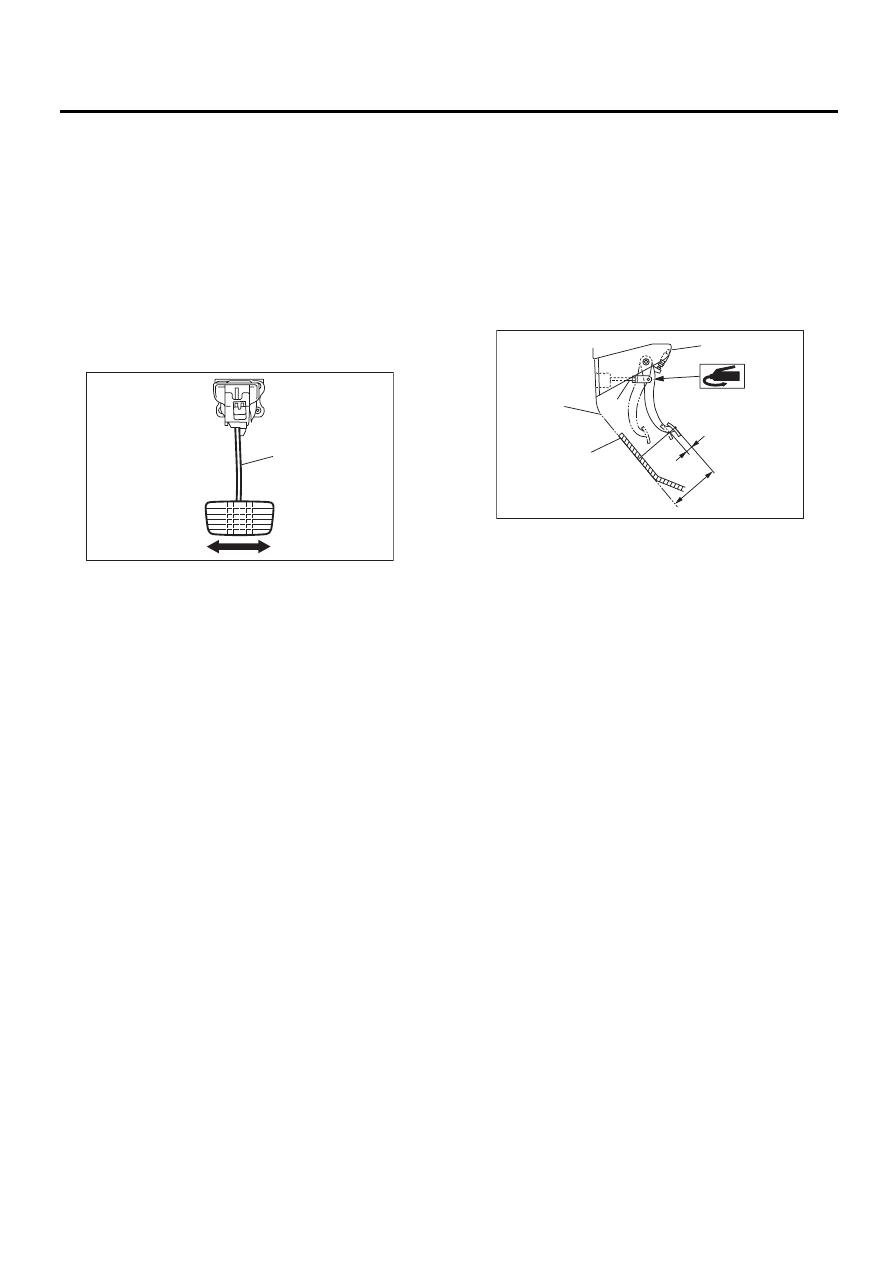

C: ПРОВЕРКА

1) Отведите накладку педали тормоза в гори-
зонтальном направлении с усилием примерно
10 Н (1 кгс, 2 фунт-сила-фут) и проверьте, на-
ходится ли величина отклонения педали в нор-
мативном пределе.

ОСТОРОЖНО:
Если отмечено чрезмерное отклонение, за-
мените втулку новой.

Отклонение педали тормоза:

Предельное значение

5,0 мм (0,197 дюйма) или менее

2) Проверьте положение накладки педали.

Высота педали L:

Модель с левосторонним управлением

150 — 160 мм (5,91 — 6,30 дюймов)

Модель с правосторонним управлением

162 — 172 мм (6,38 — 6,77 дюйма)

Свободный ход педали тормоза A:

0,5 — 2 мм (0,02 — 0,08 дюйма) [при отжа-
тии педали тормоза вверх с усилием ме-
нее 10 Н (1 кгс, 2 фунт-силы)].

3) Если высота педали не соответствует ука-
занному значению, отрегулируйте ее, изменив
длину штока усилителя тормозной системы.

(1) Педаль тормоза

BR-00105

(1)

(1) Выключатель стоп-сигналов

(2) Коврик

(3) Наклонная панель для ног водителя

(4) Шток усилителя тормозной системы

BR-00106

(1)

(3)

(4)

(2)

A

L

BR-48

Выключатель стоп-сигналов

ТОРМОЗА

15.Выключатель

стоп-сигналов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем выключателя стоп-сиг-
налов.
3) Ослабьте гайки, выкрутите и снимите вы-
ключатель стоп-сигналов.

B: УСТАНОВКА

1) Установите выключатель стоп-сигналов на
кронштейн, закрепите его винтами и установи-
те его в предусмотренное положение с помо-
щью гайки.
2) Отрегулируйте положение выключателя
стоп-сигналов, а затем затяните гайку.
<См. BR-49, РЕГУЛИРОВКА, Выключатель
стоп-сигналов.>

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

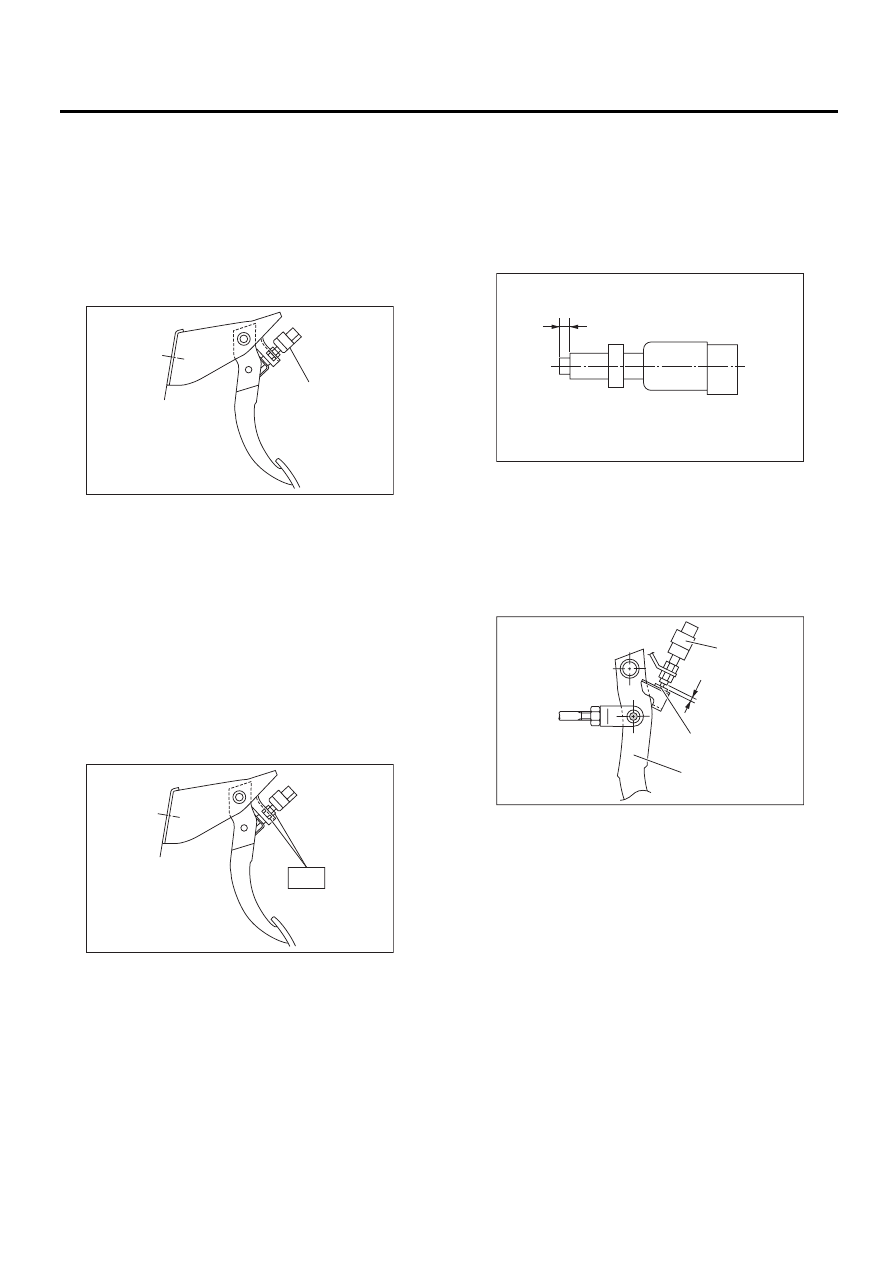

C: ПРОВЕРКА

1) Если в работе выключателя стоп-сигналов
наблюдаются сбои (или если он не фиксирует-
ся в предусмотренном положении), замените
его новой деталью.

Предусмотренное положение L:

2 мм (0,079 дюйма)

2) Измерьте зазор между резьбовой частью
выключателя стоп-сигналов и ограничителем.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить вращения выключателя стоп-сигналов.

Зазор выключателя стоп-сигналов A:

0,3 мм (0,012 дюйма)

3) Если он не соответствует нормативному зна-
чению, отрегулируйте его, изменяя положение
выключателя стоп-сигналов.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить вращения выключателя стоп-сигна-
лов.

(1) Выключатель стоп-сигналов

BR-00107

(1)

BR-00108

T

(1) Выключатель стоп-сигналов

(2) Стопор

(3) Педаль тормоза

BR-00109

L

BR-00110

A

(1)

(2)

(3)

BR-49

Выключатель стоп-сигналов

ТОРМОЗА

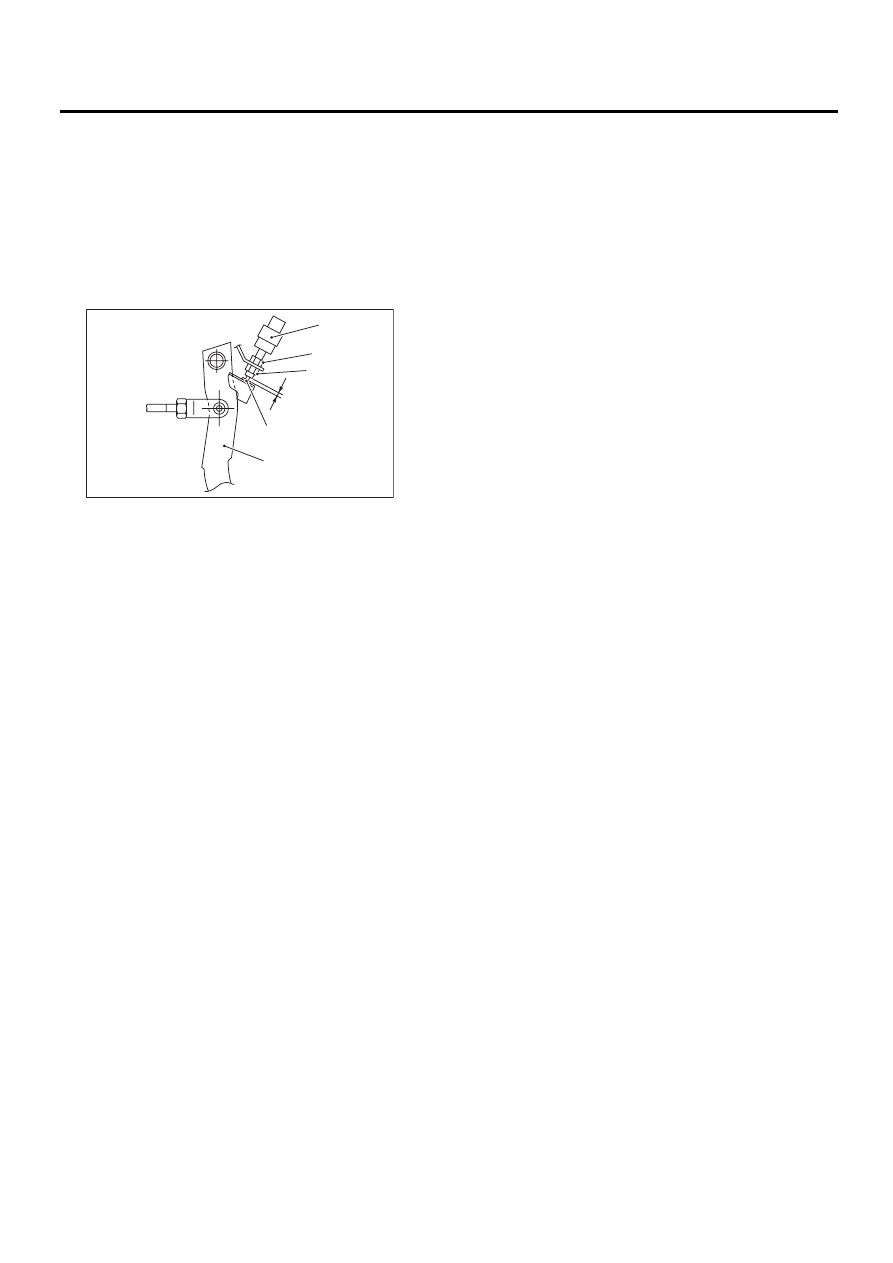

D: РЕГУЛИРОВКА

Ослабьте стопорную гайку и отрегулируйте по-
ложение выключателя стоп-сигналов так, что-
бы зазор между резьбовой частью выключате-
ля стоп-сигналов и стопором (A) составил 0,3 мм
(0,012 дюйма). Затем затяните стопорную гай-
ку.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Затягивайте стопорную гайку B до тех пор, по-
ка резьбовая часть выключателя не соприкос-
нется со стопором. Удерживайте выключа-
тель, чтобы он не вращался, и ослабьте стопор-
ную гайку B примерно на 60°. Зазор (A) станет
равным 0,3 мм (0,012 дюйма).

(1) Выключатель стоп-сигналов

(2) Стопорная гайка A

(3) Стопорная гайка B

(4) Стопор

(5) Педаль тормоза

BR-00111

(5)

(4)

(1)

A

(2)

(3)
