Subaru Legacy (2008 год). Руководство - часть 887

BR-6

Общие сведения

ТОРМОЗА

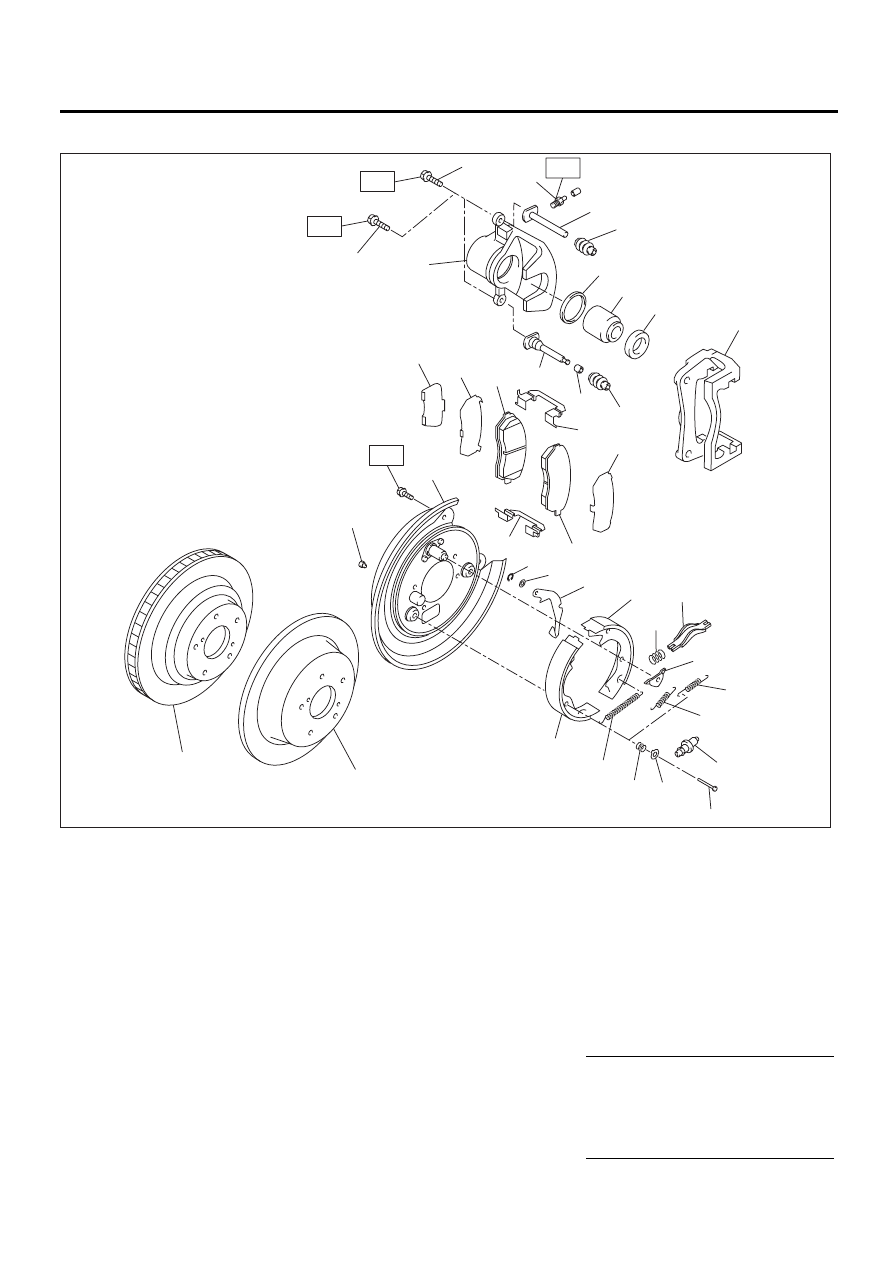

2. ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ

(1) Корпус суппорта

(15) Штифт держателя колодки

(29) Регулятор

(2) Штуцер прокачки воздуха

(16) Крышка

(30) Колпачок держателя тормозной

колодки

(3) Направляющий штифт (черный) (17) Задний щиток

(31) Пружина держателя колодки

(4) Пылезащитный чехол штифта

(18) Держатель

(32) Тормозной диск (сплошной)

(5) Уплотнение поршня

(19) Пружинная шайба

(33) Тормозной диск (вентилируемый)

(6) Поршень

(20) Рычаг стояночного тормоза

(34) Болт (для сплошного тормозного

диска)

(7) Пылезащитный чехол поршня

(21) Колодка стояночного тормоза (вторич-

ная)

(35) Болт (для вентилируемого тор-

мозного диска)

(8) Суппорт

(22) Колодка стояночного тормоза (первич-

ная)

(36) Прокладка (для сплошного тор-

мозного диска)

(9) Стопорный штифт (серебристый) (23) Стойка





(10) Втулка

(24) Пружина распорки колодок

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(11) Фиксатор колодки

(25) Направляющая пластина колодки

T1: 8 (0,8, 5,8)

(12) Внутренняя колодка

(26) Вторичная возвратная пружина колодки T2: 27, (2,8 и 19,9)

(13) Наружная колодка

(27) Первичная возвратная пружина колодки T3: 37 (3,8, 27,3)

(14) Прокладка

(28) Регулировочная пружина

Т4: 53 (5,4, 39,1)

BR-00539

( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 1 0 )

( 1 4 )

( 1 1 )

( 1 1 )

( 1 8 )

( 1 9 )

( 2 0 )

( 2 1 )

( 2 2 )

( 2 3 )

( 2 4 )

( 2 5 )

( 2 6 )

( 2 7 )

( 2 8 )

( 2 9 )

( 3 0 )

( 3 1 )

( 3 2 )

( 1 2 )

( 1 3 )

( 1 4 )

( 1 7 )

( 1 6 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

T2

T4

T1

( 3 3 )

T3

( 1 5 )

( 3 5 )

( 3 4 )

( 3 6 )

BR-7

Общие сведения

ТОРМОЗА

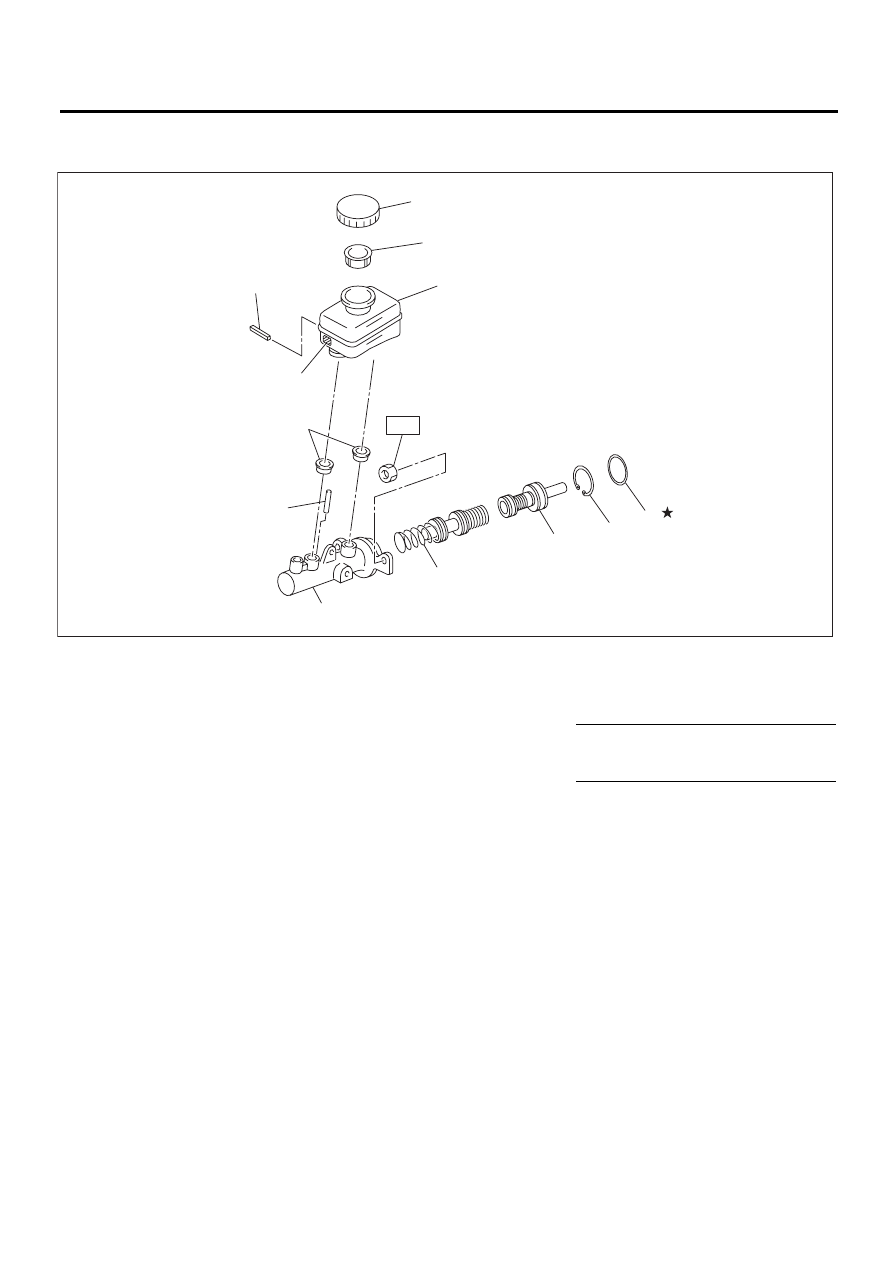

3. ГЛАВНЫЙ ЦИЛИНДР

• Модель с левосторонним управлением

(1)

Крышка

(6)

Вторичный поршень

(11)

Уплотнительное кольцо

(2)

Фильтр

(7)

Корпус цилиндра

(12)

Клеймо

(3)

Расширительный бачок тормоз-
ной жидкости

(8)

Штифт цилиндра





(4)

C-образное кольцо

(9)

Уплотнение

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(5)

Первичный поршень

(10)

Штифт

T: 13 (1,3, 9,6)

BR-00475

T

(1)

(2)

(3)

(7)

(8)

(9)

(10)

(4)

(11)

(5)

(6)

(12)

BR-8

Общие сведения

ТОРМОЗА

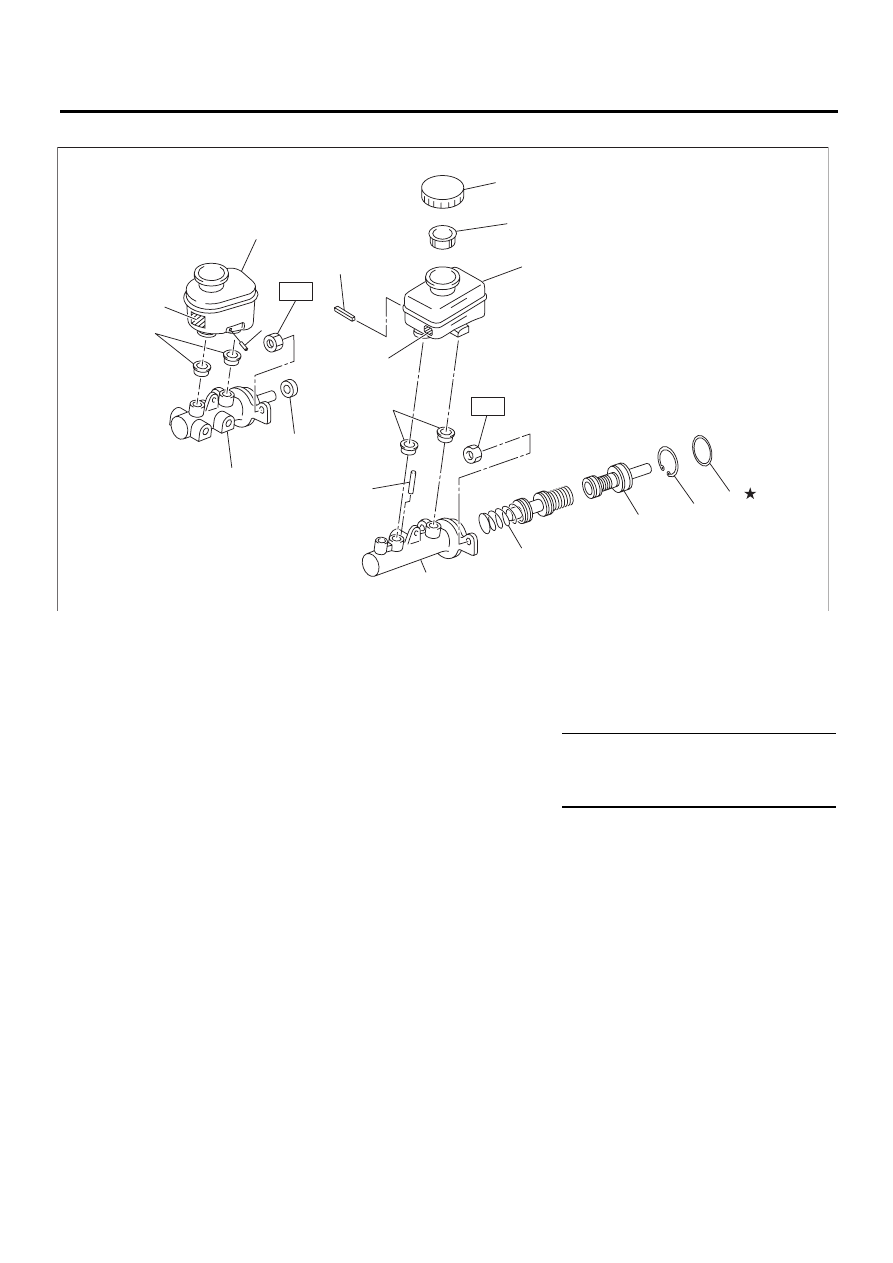

• Модель с правосторонним управлением

(1)

Крышка

(8)

Штифт цилиндра (модель
без системы VDC)

(14)

Расширительный бачок тормозной
жидкости (модель с системой VDC)

(2)

Фильтр

(9)

Уплотнение

(15)

Узел герметизирующей втулки
(модель с системой VDC)

(3)

Расширительный бачок тормозной
жидкости (модель без системы VDC)

(10)

Штифт



(4)

С-образное кольцо (модель без
системы VDC)

(11)

Уплотнительное кольцо (мо-
дель без системы VDC)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(5)

Первичный поршень (модель без
системы VDC)

(12)

Клеймо

T: 13 (1,3, 9,6)

(6)

Вторичный поршень
(Модель без системы VDC)

(13)

Узел корпуса цилиндра
(Модель с системой VDC)

(7)

Корпус цилиндра (модель без систе-
мы VDC)

BR-00584

T

(1)

(2)

(3)

(7)

(8)

(9)

(10)

(10)

(13)

(14)

(9)

(4)

(11)

(5)

(6)

(12)

(12)

T

(15)

BR-9

Общие сведения

ТОРМОЗА

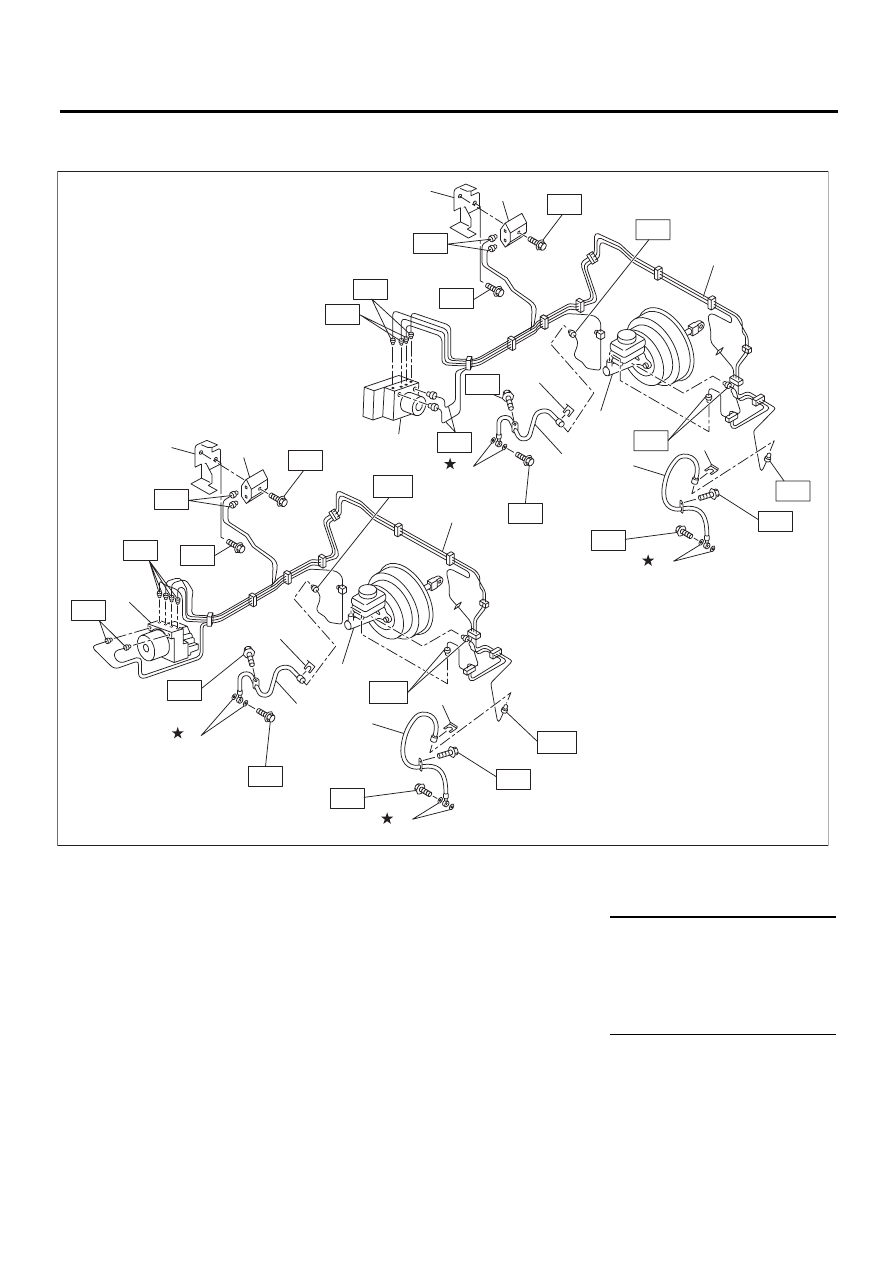

4. ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

• Модель с левосторонним управлением

(A)

Модель с системой ABS

(B)

Модель с системой динамической
стабилизации (VDC)

















(1)

Узел передней тормозной трубки

(7)

Блок управления системы ABS и
гидравлический блок управления
(ABSCM&H/U)

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(2)

Двухканальный соединитель

T1: 15 (1,5, 10,8)

(3)

Правый передний тормозной шланг

(8)

Кронштейн

T2: 18 (1,8, 13,0)

(4)

Левый передний тормозной шланг

(9)

Главный цилиндр

T3: 19 (1,9, 14,0)

(5)

Хомут

(10)

Блок управления системы VDC и
гидравлический блок управления
(VDCCM&H/U)

Т4: 33, (3,4 и 24,3)

(6)

Прокладка

T1

T2

T4

T2

T2

T2

T4

T1

T1

(8)

(2)

(3)

(5)

(6)

(4)

(7)

(6)

(5)

T1

T2

T4

T2

T2

T2

T4

T3

(8)

(2)

(3)

(5)

(6)

(4)

(6)

(5)

(A)

(B)

T1

T1

T1

(1)

(9)

T3

T1

T1

(1)

(9)

T1

BR-00581

(10)

T3
