VDC(diag)-58

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

P: КДН C0037 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО УДЕРЖИВАЮЩЕГО

КЛАПАНА

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0064 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC 2 (P)” <См. VDC(diag)-59, КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗА-
КРЫТОГО КЛАПАНА 2, Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).

Q: КДН C0038 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО РЕДУКЦИОННОГО

КЛАПАНА

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0064 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC 2 (P)” <См. VDC(diag)-59, КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗА-
КРЫТОГО КЛАПАНА 2, Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).

R: КДН C0039 НЕИСПРАВНОСТЬ ЛЮБОГО ИЗ ЧЕТЫРЕХ

ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0064 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC 2 (P)” <См. VDC(diag)-59, КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗА-
КРЫТОГО КЛАПАНА 2, Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).

S: КДН C0061 НЕИСПРАВНОСТЬ НОРМАЛЬНО ОТКРЫТОГО КЛАПАНА 1

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0064 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC 2 (P)” <См. VDC(diag)-59, КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗА-
КРЫТОГО КЛАПАНА 2, Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).

T: КДН C0062 НЕИСПРАВНОСТЬ НОРМАЛЬНО ОТКРЫТОГО КЛАПАНА 2

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0064 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC 2 (P)” <См. VDC(diag)-59, КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗА-
КРЫТОГО КЛАПАНА 2, Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).

U: КДН C0063 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗАКРЫТОГО КЛАПАНА 1

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0064 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC 2 (P)” <См. VDC(diag)-59, КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗА-
КРЫТОГО КЛАПАНА 2, Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).

VDC(diag)-59

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

V: КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗАКРЫТОГО КЛАПАНА 2

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность разъема жгута проводов
• Повреждение электромагнитного клапана VDCH/U
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD.
• Не работает система VDC.

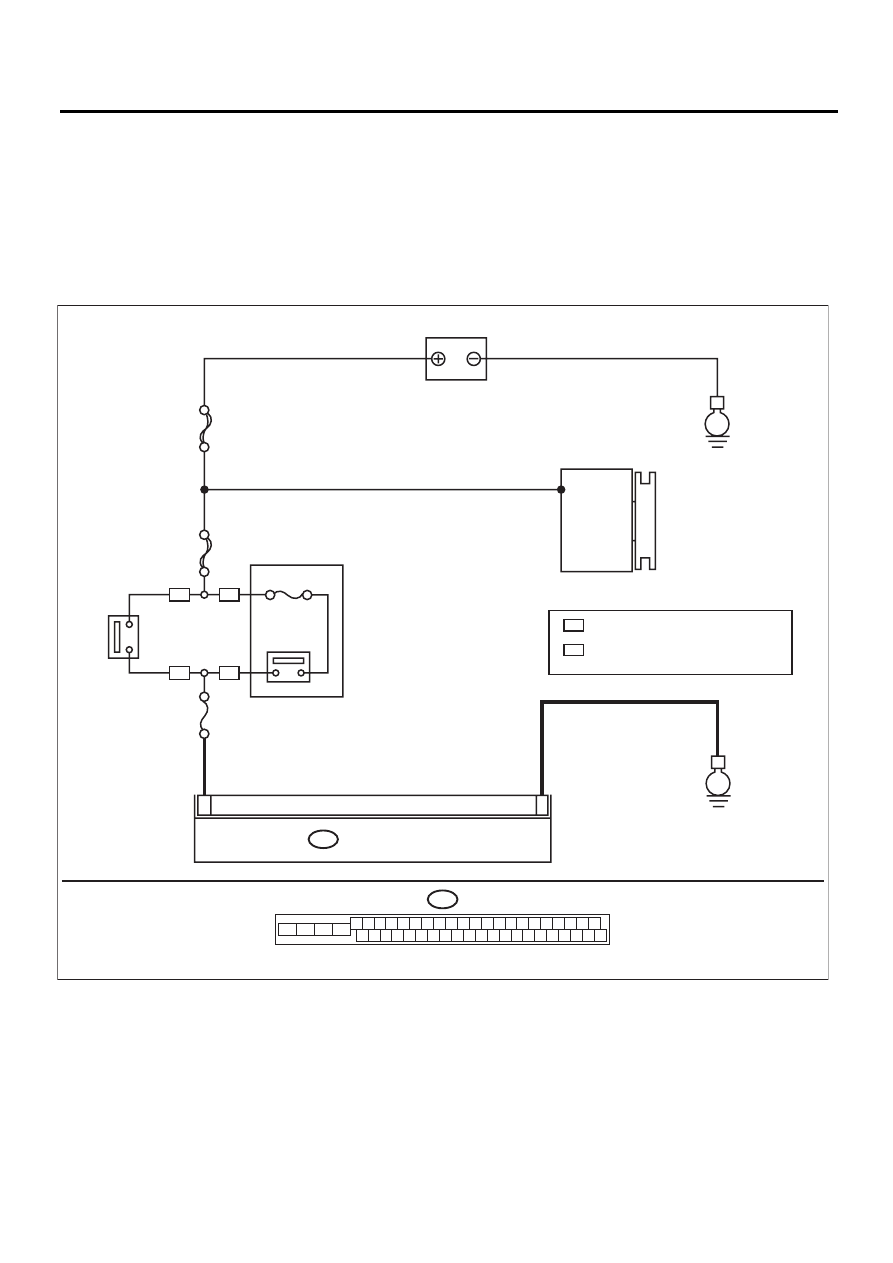

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00514

20A

WP

OP

WP

OP

ГЛАВНЫЙ SBF

SBF-6

No.33

B310

E

E

25

2

8

VDCCM & H/U

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

OP

WP

АККУМУЛЯТОР

БЛОК РЕЛЕ

ГЕНЕРАТОР

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

VDC(diag)-60

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
VDCCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от VDCCM&H/U.
3) Запустите двигатель на холостом ходу.
4) Измерьте напряжение между разъемом
VDCCM&H/U и массой кузова.

Разъемы и клеммы

(B310) № 28 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к шагу 2.

Устраните неис-
правность в цепи
электропитания.

2

ПРОВЕРКА ЦЕПИ МАССЫ VDCCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Измерьте сопротивление между разъ-
емом VDCCM&H/U и массой кузова.

Разъемы и клеммы

(B310) № 25 — Масса кузова:

Составляет ли сопротивле-
ние менее чем 0,5 Ом?

Переходите к шагу 3.

Устраните неис-
правность в жгу-
те проводов це-
пи массы
VDCCM&H/U.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.

Выявлен ли плохой кон-
такт в разъеме между ге-
нератором, аккумулято-
ром и VDCCM&H/U?

Устраните неисправ-
ность в разъеме.

Переходите к ша-
гу 4.

4

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените VDCCM&H/U.
<См. VDC-7, Блок управ-
ления системы VDC и гид-
равлический блок управ-
ления (VDCCM&H/U).>

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-
либо другой КДН?

Проведите диагностику в
соответствии с КДН.

Временная поте-
ря контакта.

VDC(diag)-61

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

W: КДН C0041 ECM

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Повреждение VDCCM&H/U
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD.
• Не работает система VDC.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ МАССЫ VDCCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от VDCCM&H/U.
3) Измерьте сопротивление между
VDCCM&H/U и массой кузова.

Разъемы и клеммы

(B310) № 25 — Масса кузова:

Составляет ли сопротивле-
ние менее чем 0,5 Ом?

Переходите к шагу 2.

Устраните неис-
правность в жгу-
те проводов це-
пи массы
VDCCM&H/U.

VDCCM & H/U

25

B310

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00464
