ABS(diag)-64

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

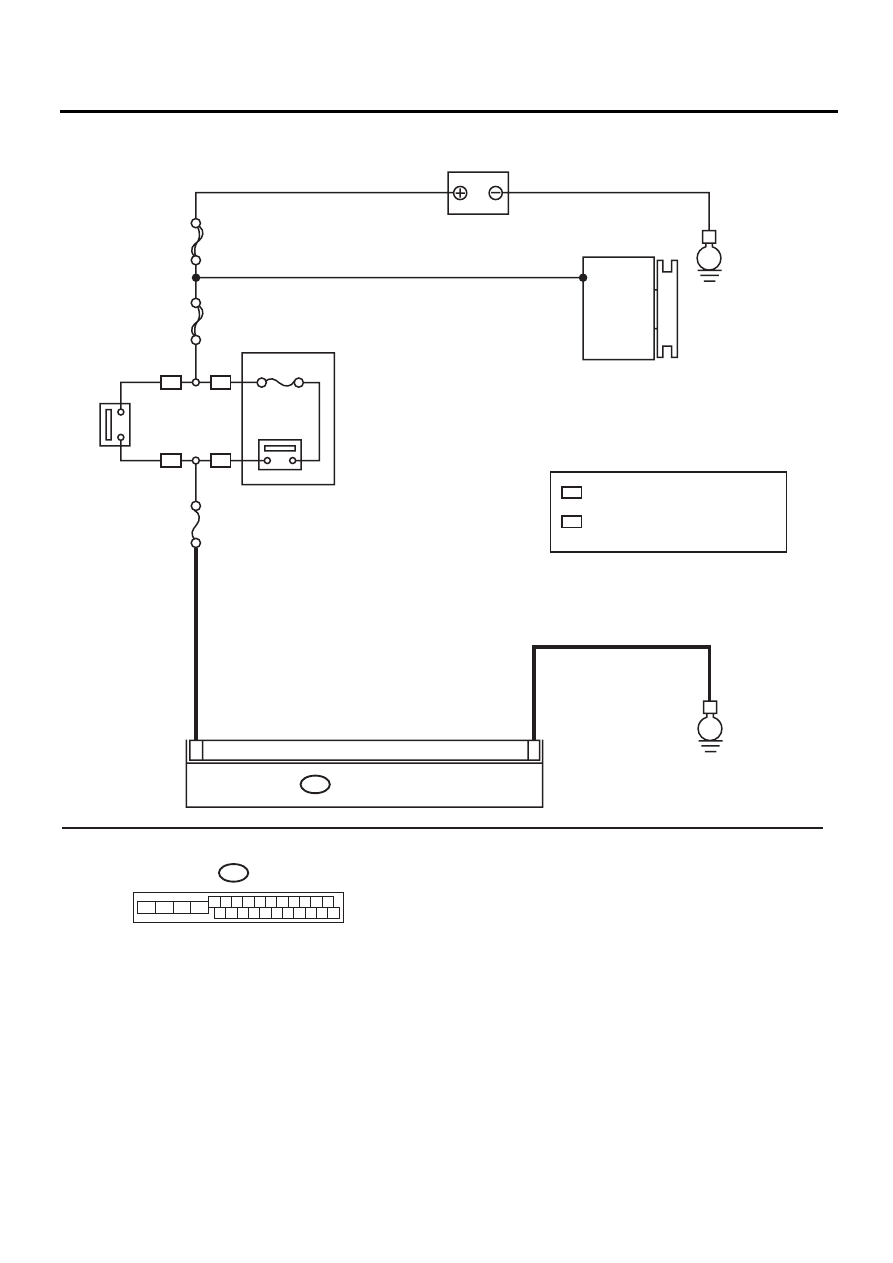

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS01009

ГЛАВНЫЙ

S

BF

S

BF

-6

No.33

B301

E

E

15

1

8

БЛОК УПРАВЛЕНИЯ И ГИДРАВЛИЧЕСКИЙ
БЛОК СИСТЕМЫ ABS

АККУМУЛЯТОР

ГЕНЕРАТОР

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК РЕЛЕ

20A

WP

OP

WP

OP

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ

  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

OP

:

WP

С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ

ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)

ABS(diag)-65

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ГЕНЕРАТОРА.
1) Запустите двигатель.
2) Запустите двигатель на холостом ходу
после прогрева.
3) Измерьте напряжение между клеммой ге-
нератора В и массой кузова.

Клеммы

Клемма генератора В (+) —
Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к шагу 2.

Отремонтируйте
генератор.

2

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.
Переведите выключатель зажигания в поло-
жение OFF.

Надежно ли затянуты по-
ложительная и отрица-
тельная клеммы аккуму-
лятора?

Переходите к шагу 3.

Затяните клем-
му.

3

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Отсоедините разъемы ABSCM&H/U.
2) Запустите двигатель на холостом ходу.
3) Включите создающие электрическую на-
грузку потребители электроэнергии, такие
как фары, кондиционер, обогреватель стек-
ла и т.д.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к шагу 4.

Устраните неис-
правность в цепи
электропитания
ABSCM&H/U.

4

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Измерьте сопротивление между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 15 — Масса кузова:

Составляет ли величина
сопротивления менее
0,5 Ом?

Переходите к шагу 5.

Устраните неис-
правность в жгу-
те проводов це-
пи массы
ABSCM&H/U.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлен ли плохой кон-
такт в разъемах между
генератором, аккумуля-
тором и ABSCM&H/U?

Устраните неисправ-
ность в разъемах.

Переходите к ша-
гу 6.

6

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените только ABSCM.
<См. ABS-9, ЗАМЕНА,
Блок управления систе-
мы ABS и гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН, исполь-
зуя “Список кодов диа-
гностики неисправностей
(КДН)”. <См. ABS(diag)-
38, Список кодов диа-
гностики неисправностей
(КДН).>

Временная поте-
ря контакта.

ABS(diag)-66

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

T: КДН C0140 НЕИСПРАВНОСТЬ ЛИНИИ СВЯЗИ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность линии связи CAN
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Возможно, данные о скорости автомобиля не передаются в линию связи CAN.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-27, ПОРЯДОК РАБОТЫ, Считы-
вание кодов диагностики неисправностей
(КДН).>

Обнаружены ли неисправ-
ности в системе LAN?

Устраните неис-
правность в сис-
теме LAN в соот-
ветствии с КДН.

Замените только
ABSCM. <См. ABS-9,
ЗАМЕНА, Блок управ-
ления системы ABS и
гидравлический блок
управления
(ABSCM&H/U).>

ABS(diag)-67

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

U: КДН C0114 НЕИСПРАВНОСТЬ РЕЛЕ КЛАПАНА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность реле клапана
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD в зависимости от причины неисправности.

ПРИМЕЧАНИЕ:
Если не работает система EBD, то вместе с предупреждающей лампой системы ABS загорается и
предупреждающая лампа тормозной системы.
