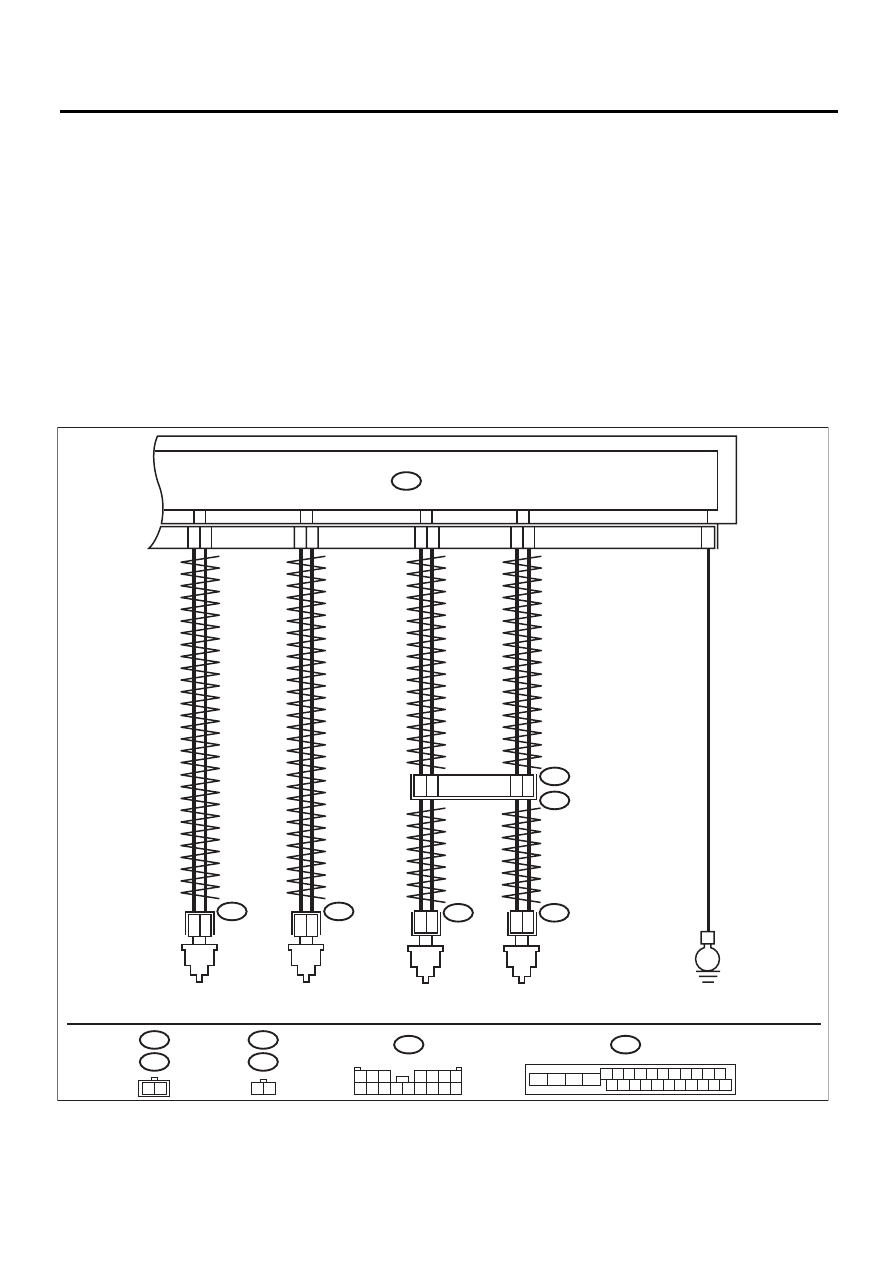

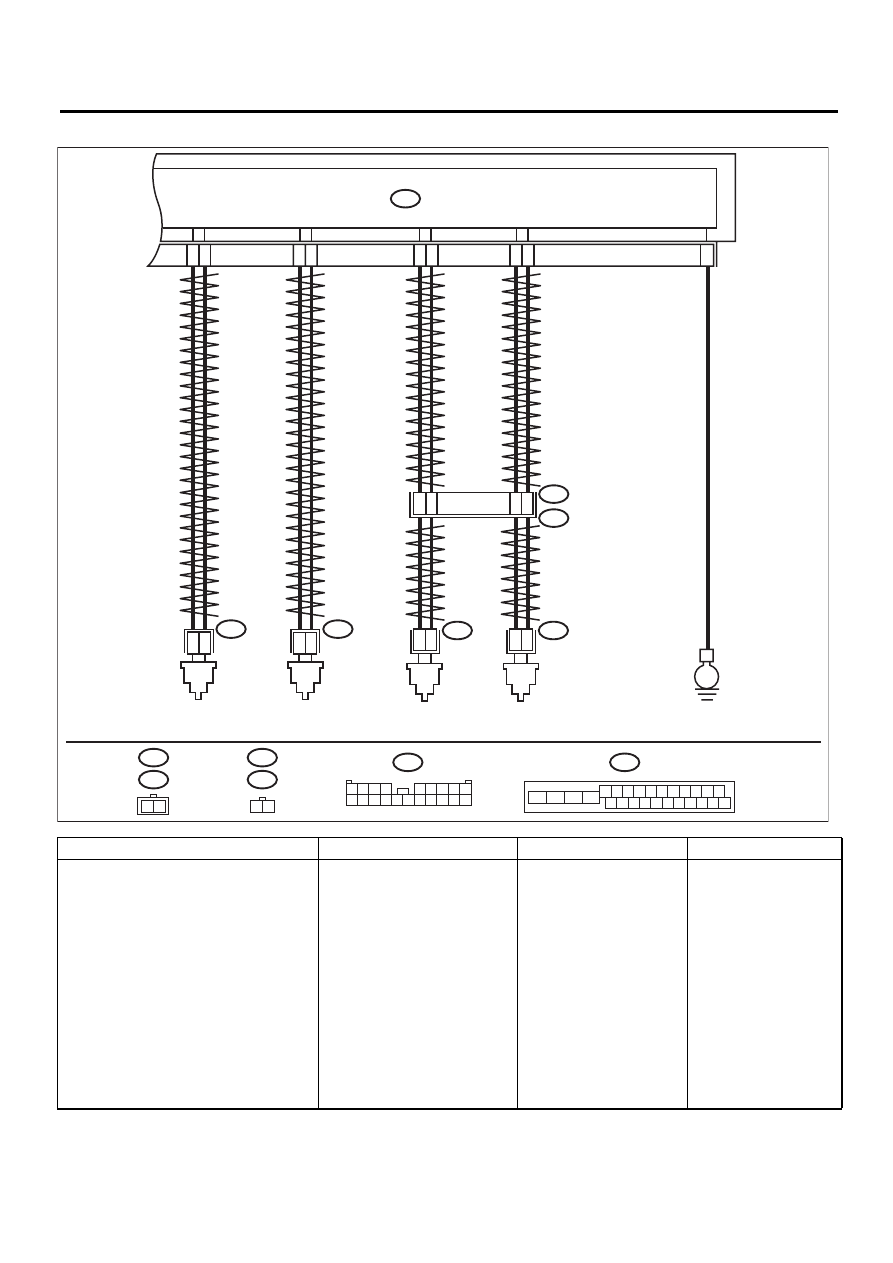

ABS(diag)-48
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ABS (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИ-
КА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS С
ПОМОЩЬЮ SUBARU SELECT MONITOR.
1) Выберите пункт {Current Data Display &
Save} (Отображение и сохранение текущих
данных) на Subaru Select Monitor.
2) Считайте значение выходного сигнала не-
исправного датчика скорости колеса системы
ABS.
Изменяется ли скорость,
отображаемая на дисплее, в
соответствии с показаниями
спидометра при ускорении/за-
медлении, когда руль установ-
лен в положении прямолиней-
ного движения?
Переходите к шагу
2.
Переходите к шагу
7.
2
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Переведите выключатель зажигания в поло-
жение OFF.
Выявлен ли плохой контакт в
разъемах между ABSCM&H/U
и датчиком скорости колеса
системы ABS?
Устраните неис-
правность в разъ-
еме.
Переходите к шагу
3.
3
ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИ-
ЕМЕ СИГНАЛА.
Убедитесь в том, что радиоэлектронные уст-
ройства и электрические компоненты уста-
новлены правильно.
Правильно ли установлены
радиоэлектронные устройс-
тва и электрические компо-
ненты?
Переходите к шагу
4.
Правильно устано-
вите радиоэлект-
ронные устройс-
тва и электричес-
кие компоненты.
4
ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИ-
ЕМЕ СИГНАЛА.
Проверьте, установлены ли вблизи жгута про-
водов датчика источники помех (таких как
антенна).
Установлены ли источники по-
мех?
Установите источ-
ники помех даль-
ше от жгута прово-
дов датчика.
Переходите к шагу
5.
5
ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Выполните процедуру проверки. <См.
ABS(diag)-25, Режим проверки.>
4) Считайте КДН.
Отображается ли на дисплее
тот же самый КДН?
Замените только
ABSCM. <См. ABS-
9, ЗАМЕНА, Блок
управления систе-
мы ABS и гидрав-
лический блок уп-
равления
(ABSCM&H/U).>
Переходите к шагу
6.
6
ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.
Есть ли на дисплее какие-ли-
бо другие КДН?
Проведите диа-
гностику в соот-
ветствии с КДН.
Причиной являют-
ся временные шу-
мовые помехи.
7
ПРОВЕРКА УСТАНОВКИ ДАТЧИКА СКОРО-
СТИ КОЛЕСА СИСТЕМЫ ABS.
Затянут ли болт крепления
датчика скорости колеса сис-
темы ABS с моментом 7,5 Нм
(0,76 кгс-м, 5,5 фунт-сила-
фут)?
Переходите к шагу
8.
Затяните болты
крепления датчи-
ка скорости коле-
са системы ABS.
8
ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРО-
СТИ КОЛЕСА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса сис-
темы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса систе-
мы ABS. <См. ABS-15, ДАТЧИК СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS, ПРОВЕРКА, Датчик
скорости переднего колеса системы ABS.>
Отображается ли на осциллог-
рафе сигнал с формой, анало-
гичной форме, показанной на
рисунке, при медленном вра-
щении колеса? Отображает-
ся ли на осциллографе пов-
торный сигнал с формой, ана-
логичной форме, показанной
на рисунке, при медленном
вращении колеса с одинако-
вой скоростью еще на один
оборот или более?
Переходите к шагу
10.
Переходите к шагу
9.
