ABS(diag)-32

Схема включения предупреждающей лампы системы ABS / предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

C: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Разрыв цепи в жгуте проводов
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
При запуске двигателя, предупреждающая лампа системы ABS продолжает гореть.

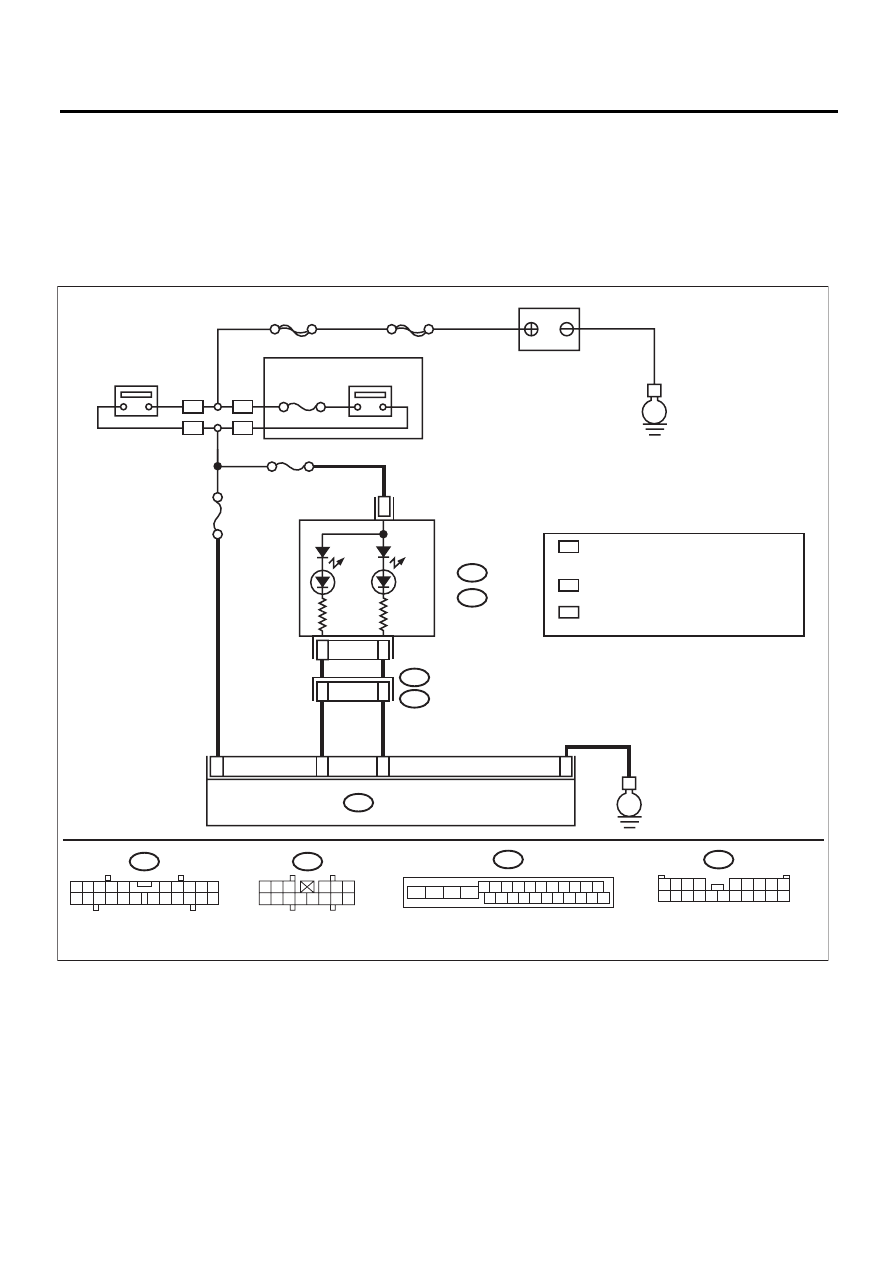

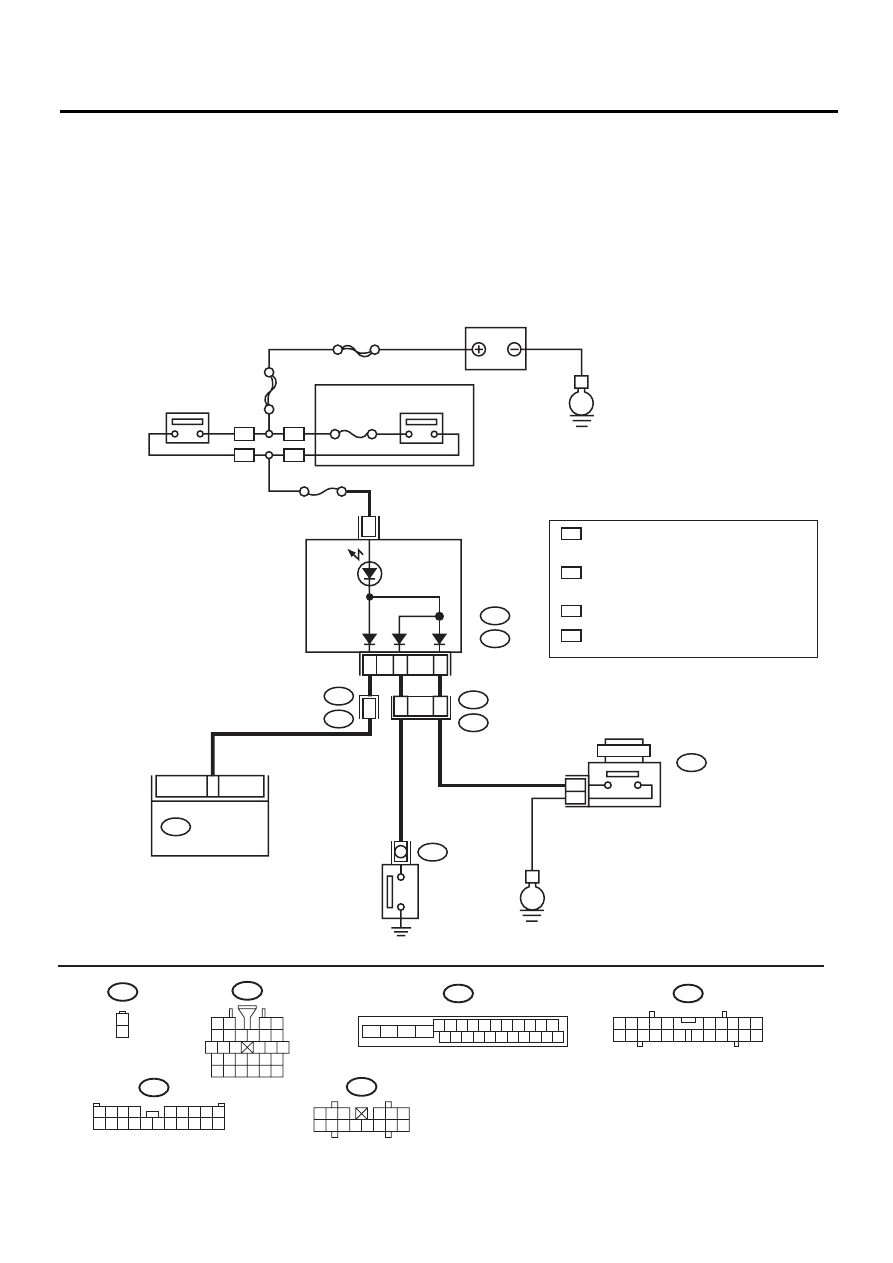

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

No.5

No.33

A:

i10

B:

i11

E

E

B301

1

8

15

22

БЛОК УПРАВЛЕНИЯ И ГИДРАВЛИЧЕСКИЙ
БЛОК СИСТЕМЫ ABS

A7

8

i3

B38

A3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

B301

B38

АККУМУЛЯТОР

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА СИСТЕМЫ

AB

S

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА Т

ОРМОЗНОЙ

 СИСТЕМЫ

1

*

20

9

i11

B:

2

1

3

4 5 6

14

13

12

11

10

9

8

7

ABS01049

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

ГЛАВНЫЙ SBF

SBF-6

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ

КОМБИНАЦИЯ ПРИБОРОВ С МУЛЬТИ-
ИНФОРМАЦИОННЫМ ДИСПЛЕЕМ : B5

: A5

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

*

1

OP

:

WP

С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК РЕЛЕ

20A

WP

OP

WP

OP

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ

ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ABS(diag)-33

Схема включения предупреждающей лампы системы ABS / предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

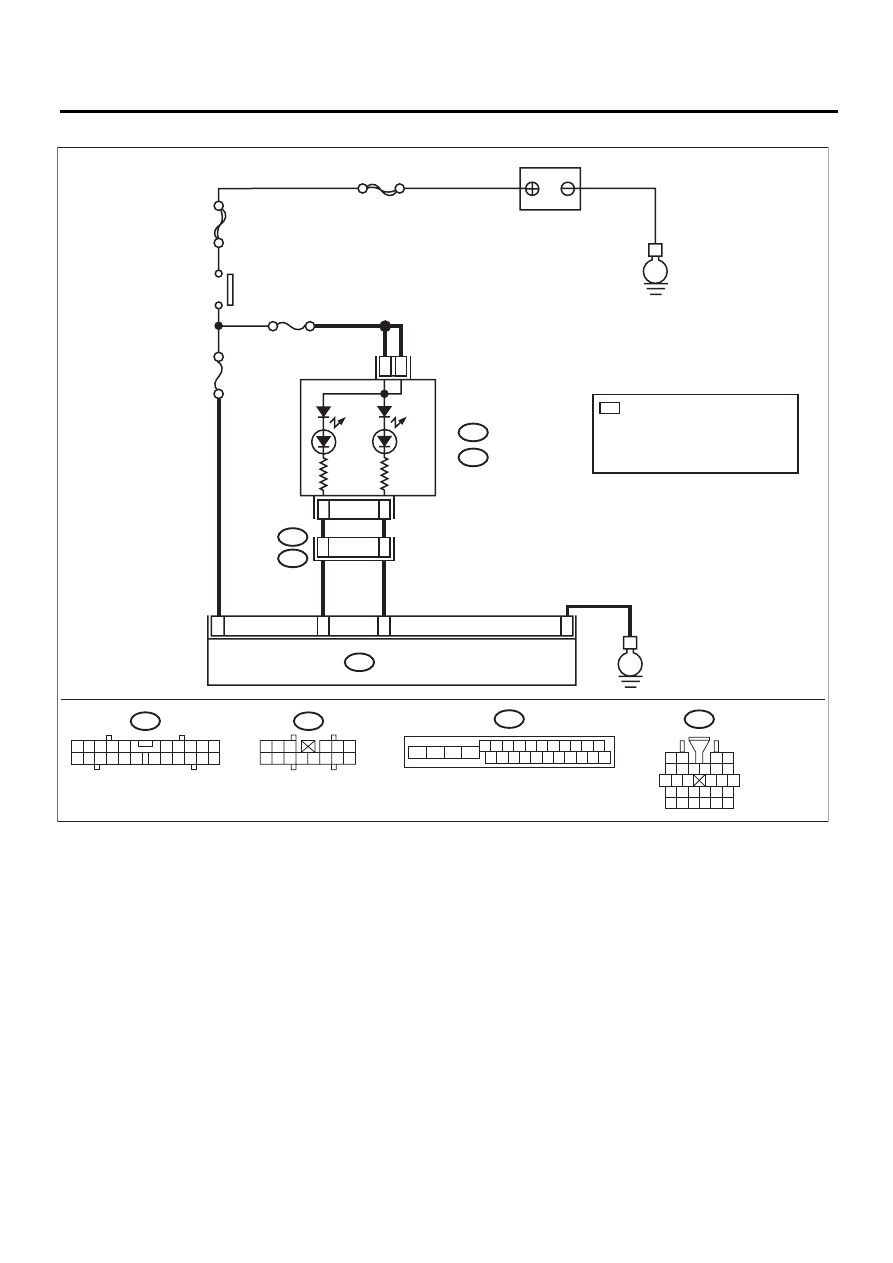

• Модель с правосторонним управлением

ABS00906

ГЛАВНЫЙ SBF

S

BF

-6

No.5

No.33

A:

i10

B:

i11

E

E

B301

A4

1

8

15

22

БЛОК УПРАВЛЕНИЯ
И ГИДРАВЛИЧЕСКИЙ
БЛОК СИСТЕМЫ ABS

A7

8

i1

B36

A3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

1 2

3 4

5 6 7 8 9 10

16

11

15

14

13

12

17

19

18

23

25

24

20

22

21

26

28

27

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

B301

i1

4

3

1

*

1

*

: МОДЕЛЬ С ОБЫЧНОЙ
  КОМБИНАЦИЕЙ ПРИБОРОВ     : A5

 : B5

i11

B:

2

1

3

4 5 6

14

13

12

11

10

9

8

7

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА Т

ОРМОЗНОЙ

СИСТЕМЫ

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА СИСТЕМЫ

AB

S

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТОР

МОДЕЛЬ С КОМБИНАЦИЕЙ
ПРИБОРОВ
С МУЛЬТИИНФОРМАЦИОННЫМ
ДИСПЛЕЕМ

ABS(diag)-34

Схема включения предупреждающей лампы системы ABS / предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. ABS(diag)-24, Считывание
кодов диагностики неисправностей (КДН).>

Отображается ли на дисплее
какой-либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем (B301) от ABSCM&H/U.
3) Отсоедините разъем (i10) от комбинации при-
боров.
4) Измерьте сопротивление между разъемом
ABSCM&H/U и разъемом комбинации приборов.

Разъемы и клеммы

Модель с обычной комбинацией приборов

(B301) № 22 — (i10) № 5:

Модель с комбинацией приборов с мульти-
информационным дисплеем

(B301) № 22 — (i11) № 5:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в жгу-
те проводов и
разъеме между
ABSCM&H/U и
комбинацией
приборов.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Проверьте надежность контактов во всех разъ-
емах.

Выявлен ли плохой контакт? Устраните неис-

правность в разъ-
еме.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ABSCM.
1) Подсоедините разъем (B301)к ABSCM&H/U.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Измерьте сопротивление между разъемом
комбинации приборов и массой кузова.

Разъемы и клеммы

Модель с обычной комбинацией приборов

(i10) № 5 — Масса кузова:

Модель с комбинацией приборов с мульти-
информационным дисплеем

(i11) № 5 — Масса кузова:

Составляет ли величина со-
противления менее 0,5 Ом?

Проверьте ком-
бинацию прибо-
ров.

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

ABS(diag)-35

Схема включения предупреждающей лампы системы ABS / предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

D: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТОРМОЗНОЙ СИСТЕМЫ НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Короткое замыкание в цепи предупреждающей лампы тормозной системы.
• Неисправность датчика/разъема
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Предупреждающая лампа тормозной системы продолжает гореть после запуска двигателя, хотя
стояночный тормоз выключен.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

B301

B16

1
2

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

B:

E

ГЛАВНЫЙ SBF

S

BF

-6

E

No.5

8

B301

B36

B16

i1

B38

i3

B404

i10

A:

i11

B:

БЛОК
УПРАВЛЕНИЯ
И ГИДРАВЛИ-
ЧЕСКИЙ БЛОК
СИСТЕМЫ ABS

A3

A7

20

16

15

1
2

АККУМУЛЯТОР

КОМБИНАЦИЯ
ПРИБОРОВ

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

ДАТЧИК ВКЛЮЧЕНИЯ

СТОЯНОЧНОГО ТОРМОЗА

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА СТ

ОЯНОЧНОГ

О

Т

О

РМОЗА/УРОВНЯ

Т

О

РМОЗНОЙ ЖИДК

ОСТИ

1

*

2

*

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ : B10

КОМБИНАЦИЯ ПРИБОРОВ
С МУЛЬТИИНФОРМАЦИОННЫМ ДИСПЛЕЕМ

2

*

B38

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

i1

5 6 7 8

2

1

9

4

3

10

24

22

23

25

27

26

28

11 12 13

14 15 16

17 18 19 20 21

ABS01050

 : A8

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ : A8

КОМБИНАЦИЯ ПРИБОРОВ
С МУЛЬТИИНФОРМАЦИОННЫМ ДИСПЛЕЕМ

1

*

 : A4

1 2 3

4 5 6

7 8 9 10 11 12 13 14

i11

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК РЕЛЕ

20A

WP

OP

WP

OP

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

OP

:

WP

С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ

ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)
