DS-6

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

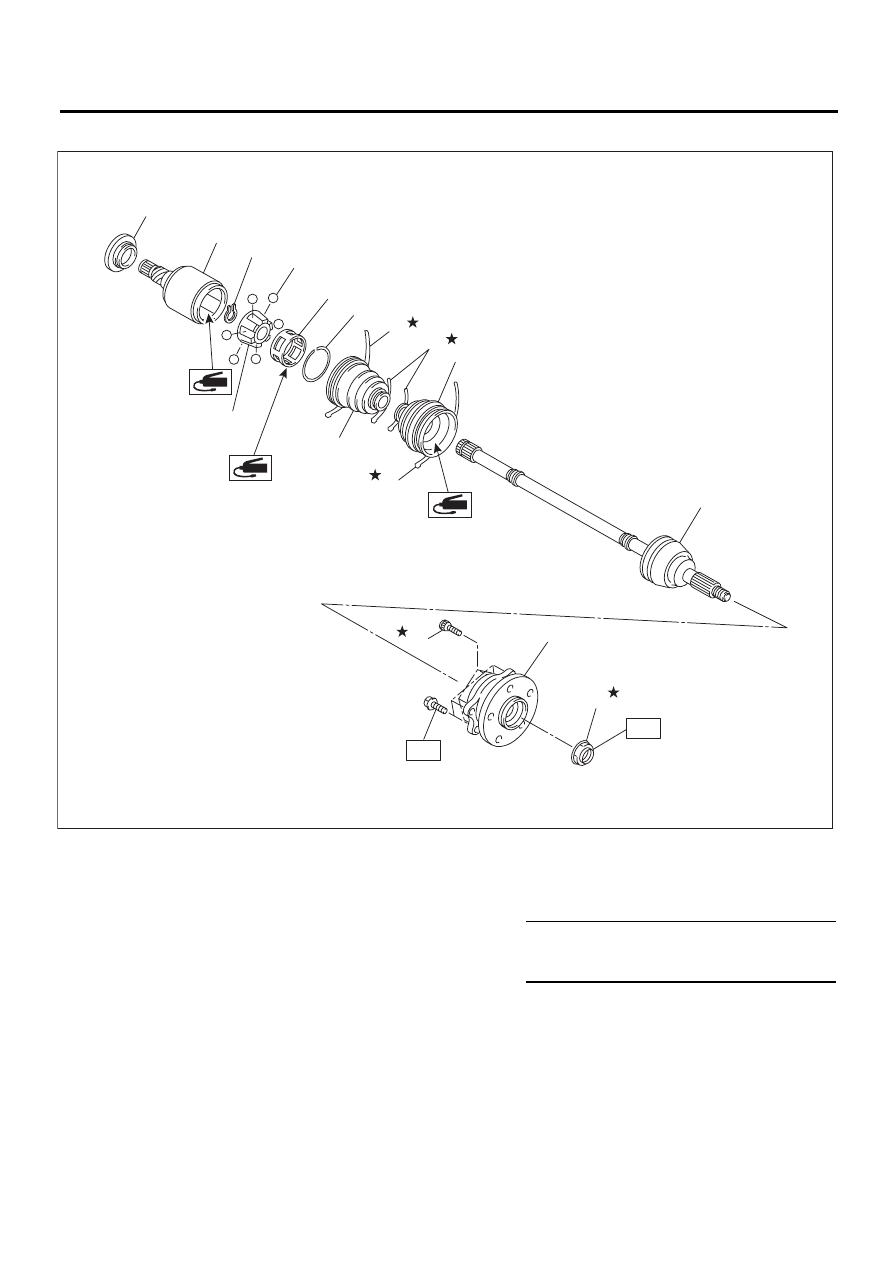

3. ЗАДНЯЯ ПОЛУОСЬ

(1) Отражательная пластина (DOJ)

(8)

Хомут пыльника

(12) Подшипник узла задней ступицы

(2) Внешняя обойма (DOJ)

(9)

Пыльник (DOJ)

(13) Болт ступицы

(3) Пружинное стопорное кольцо

(10)

Пыльник (BJ)

(14) Гайка полуоси

(4) Внутренняя обойма

(11)

Узел вала BJ (модель 2.0 L
AT без турбонаддува)





(5) Шарик

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(6) Сепаратор



Узел вала EBJ (кроме моде-
ли 2.0 L AT без турбонаддува)

T1: 65 (6,6, 47,9)

(7) Пружинное стопорное кольцо

T2: 190 (19,4, 140)

DS-00233

(13)

(12)

T1

(5)

(4)

(6)

(3)

(2)

(1)

(11)

(10)

(9)

(8)

(8)

(8)

(7)

(14)

T2

DS-7

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Соблюдайте ос-
торожность, чтобы не получить ожоги от нагре-
тых деталей.
• Используйте фирменную смазку SUBARU,
или аналогичную ей. Не смешивайте смазоч-
ные материалы разных типов или производите-
лей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.
• Перед установкой нанесите на скользящие
или вращающиеся поверхности консистентную
смазку.
• Перед установкой пружинных стопорных ко-
лец нанесите достаточное количество консис-
тентной смазки для предотвращения повреж-
дения и деформации.
• Перед закреплением детали в тисках проло-
жите между деталью и губками прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок обтирочного ма-
териала.

DS-8

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

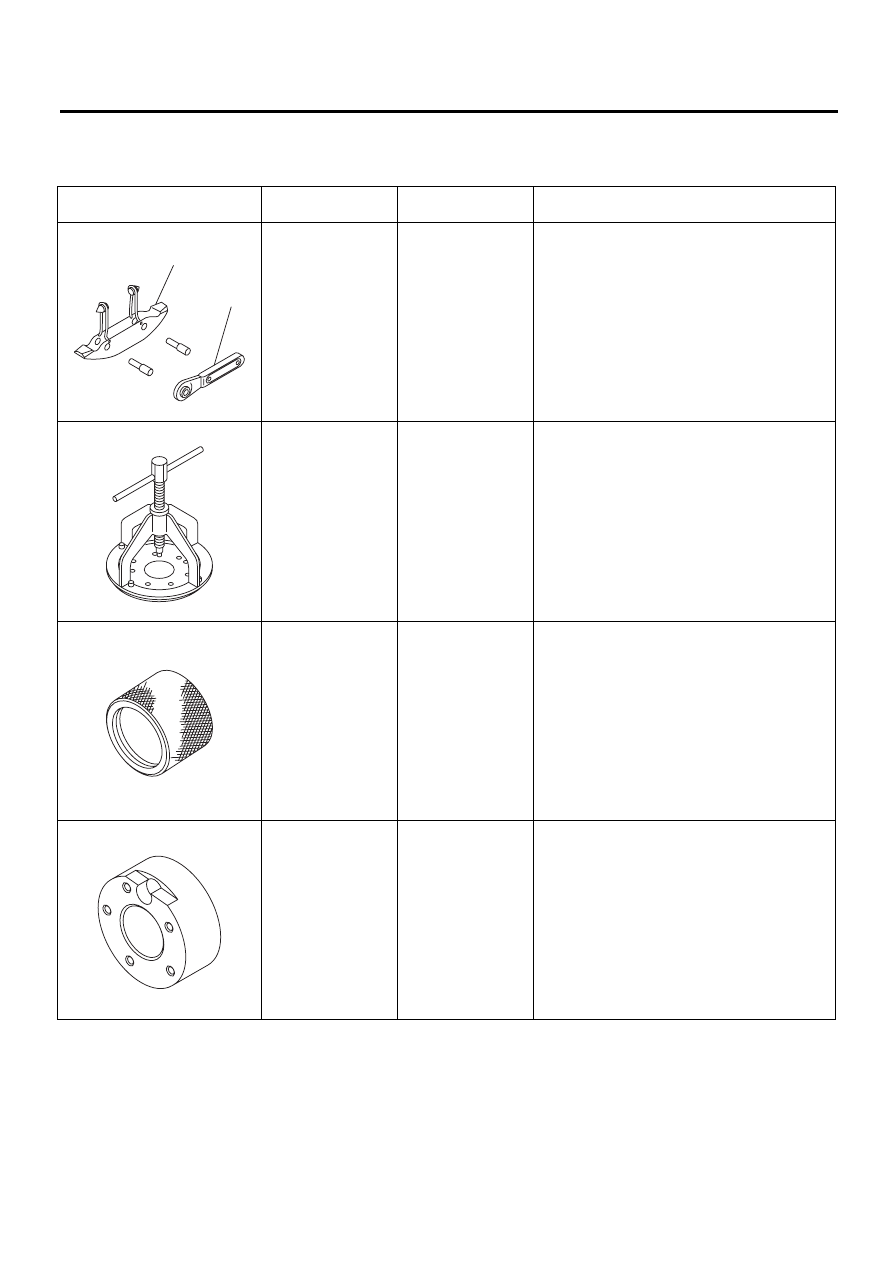

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

925091000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ ЗАТЯЖ-
КИ ХОМУТА

Используется для затяжки хомута пыльника.
(A) Приспособление для хомута
(B) Трещоточный ключ

926470000

СЪЕМНИК ПОЛУ-
ОСИ

• Используется для снятия полуоси.
• Используется вместе с ДИСКОМ СЪЕМНИ-
КА ПОЛУОСИ (28099PA110).

18675AA000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ БОКОВО-
ГО САЛЬНИКА
ДИФФЕРЕНЦИАЛА

Используется для установки сальника боко-
вого держателя дифференциала.

927080000

СТЕНД СТУПИЦЫ

Используется для установки болта ступицы в
ступицу.

ST-925091000

(A)

(B)

ST-926470000

ST18675AA000

ST-927080000

DS-9

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

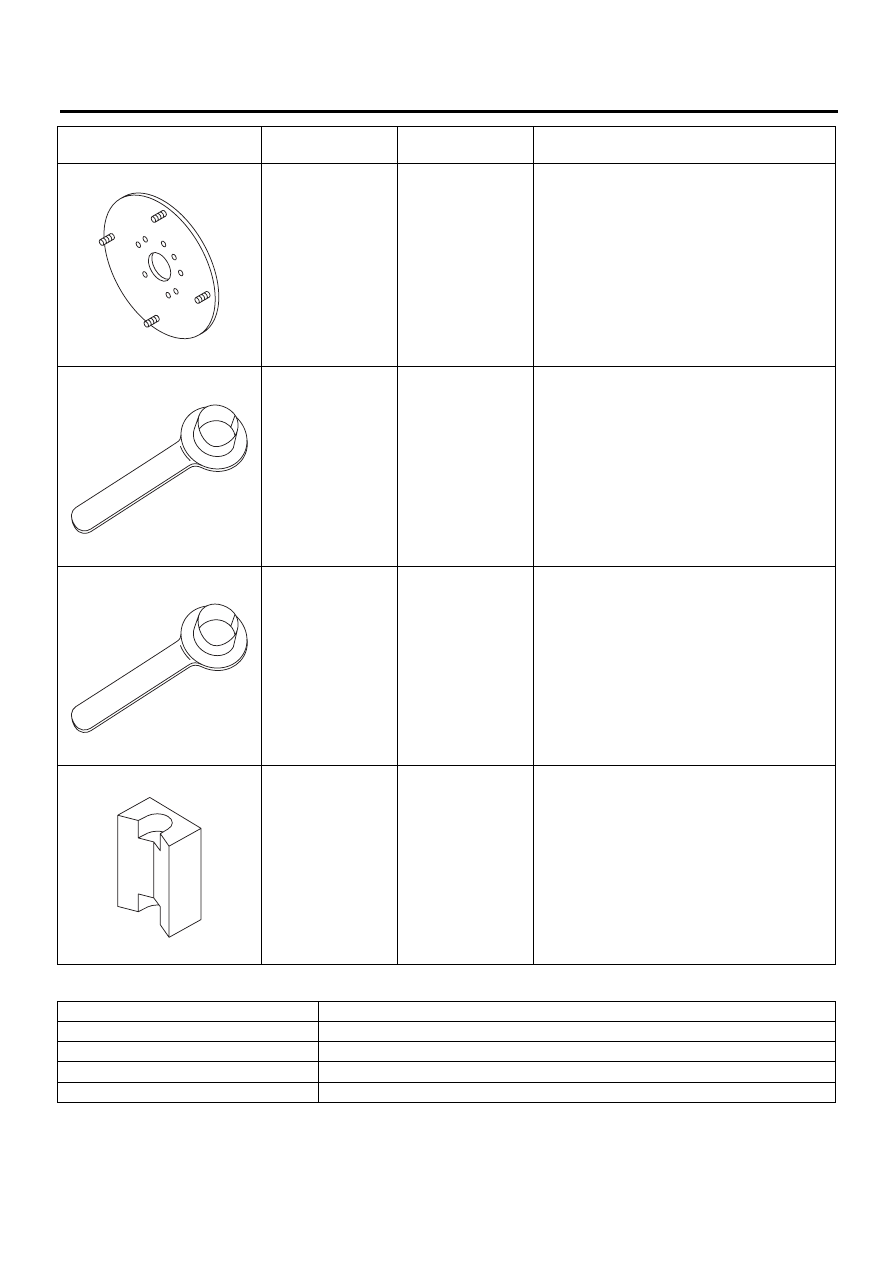

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

28099PA110

ДИСК СЪЕМНИКА
ПОЛУОСИ

Перед использованием заменяет диск
СЪЕМНИКА ПОЛУОСИ (926470000).

28099PA090

ЗАЩИТНОЕ ПРИ-
СПОСОБЛЕНИЕ
ДЛЯ САЛЬНИКА

• Используется для установки заднего веду-
щего вала на задний дифференциал.
• Для защиты сальника.

28399SA010

ЗАЩИТНОЕ ПРИ-
СПОСОБЛЕНИЕ
ДЛЯ САЛЬНИКА

• Используется для установки переднего ве-
дущего вала на передний дифференциал.
• Для защиты сальника.

28399AG000

СТЕНД СТУПИЦЫ

Используется для извлечения болта ступи-
цы.

НАИЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Съемник

Используется для снятия шарового шарнира с рычага поворотного кулака.

Циферблатный индикатор

Используется для проверки биения карданного вала.

Крышка удлинителя

Используется для предотвращения утечки трансмиссионного масла или ATF.

Стержень

Используется для извлечения ведущего вала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST28099PA110

ST28099PA090

ST28399SA010

ST28399AG000
