DI-24

Общие сведения

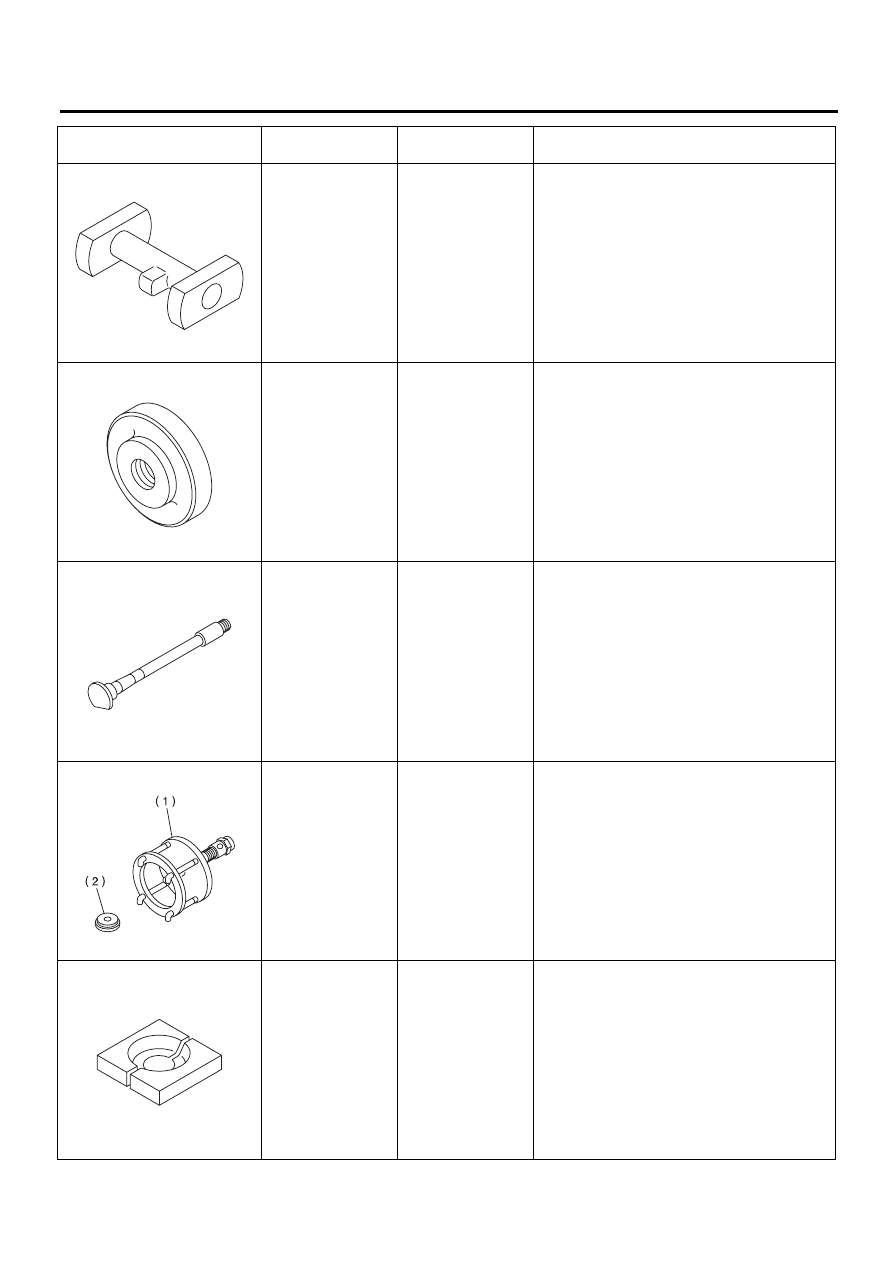

ДИФФЕРЕНЦИАЛЫ

498505501

ШАБЛОН КАРТЕ-
РА ДИФФЕРЕНЦИ-
АЛА

• Используется для регулировки высоты ве-
дущей шестерни.
• Для типа VA1

498447110

ОПРАВКА

• Используется для запрессовки обоймы
подшипника картера дифференциала (пе-
реднего).
• Для типа VA1

498447150

ПРОМЕЖУТОЧ-
НЫЙ ВАЛ

• Используется для регулировки высоты и
предварительного натяга ведущей шестерни.
• Для типа VA1

899524100

КОМПЛЕКТ СЪЕМ-
НИКА

• Используется для снятия бокового кони-
ческого подшипника дифференциала.
• Для типа VА
1. СЪЕМНИК
2. Крышка

498515500

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ ЗАМЕНЫ

• Используется для снятия заднего коничес-
кого подшипника.
• Для типа VA1

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-498505501

ST-498447110

ST-498447150

ST-899524100

ST-498515500

DI-25

Общие сведения

ДИФФЕРЕНЦИАЛЫ

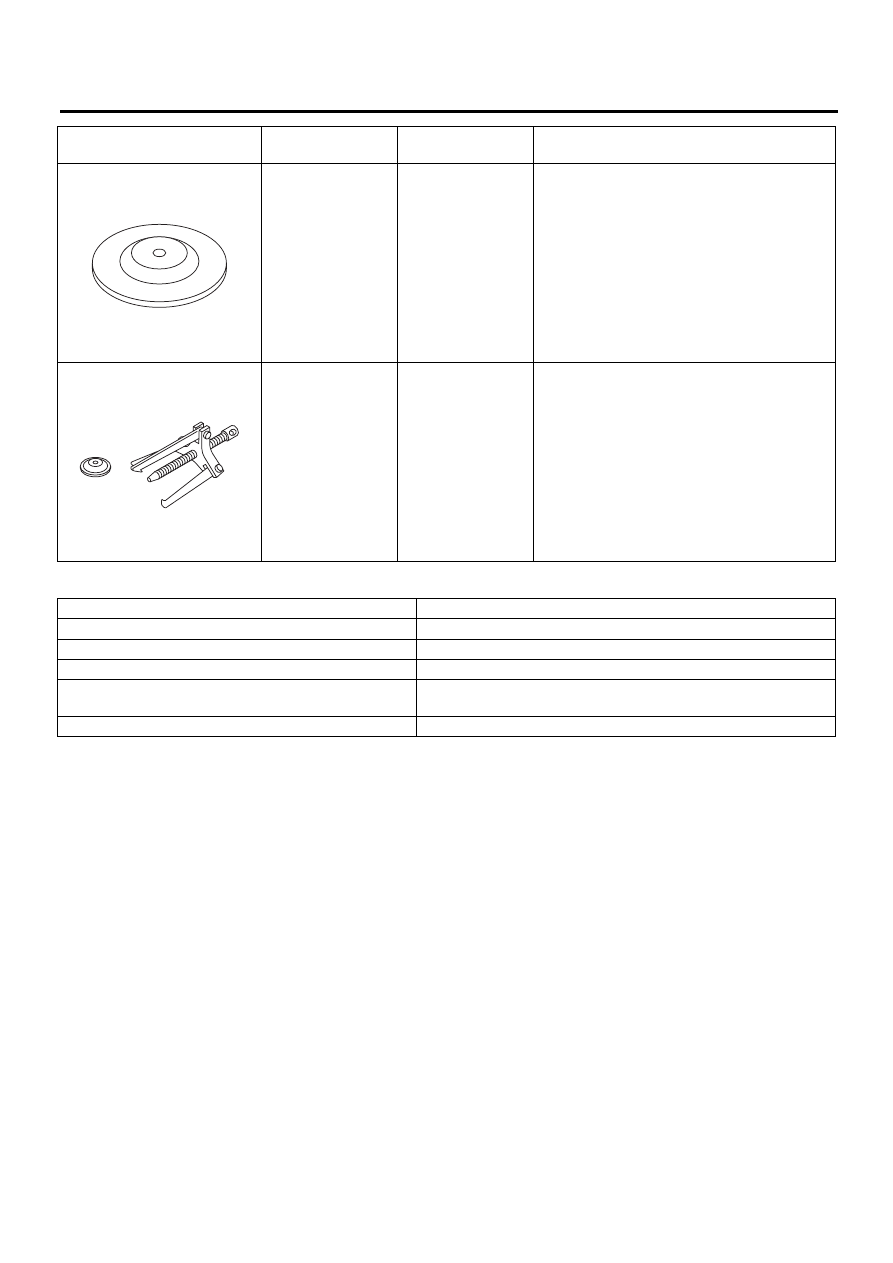

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

499705404

ОПОРА

• Используется для снятия обоймы бокового
подшипника.
• Используется вместе с УЗЛОМ СЪЕМНИ-
КА (499705401).
• Для типа VA1

499705401

УЗЕЛ СЪЕМНИКА

• Используется для снятия обоймы бокового
подшипника.
• Используется вместе со ОПОРОЙ
(499705404).
• Для типа VА

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Трансмиссионный домкрат

Используется для сборки/разборки заднего дифференциала.

Съемник

Используется для снятия держателя бокового подшипника.

Щуп толщины

Используется для измерения зазоров.

Шестигранный ключ

Используется для установки и снятия пробок маслозаливного и
сливного отверстий.

Монтировка

Используется для снятия заднего ведущего вала (тип VA).

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499705404

ST-499705401

DI-26

Трансмиссионное масло дифференциала

ДИФФЕРЕНЦИАЛЫ

2. Трансмиссионное масло

дифференциала

A: ПРОВЕРКА

1) Отверните пробку маслозаливного отверс-
тия, а затем проверьте трансмиссионное мас-
ло. Замените трансмиссионное масло, если оно
загрязнено или его качество ухудшилось.
<См. DI-26, ЗАМЕНА, Трансмиссионное масло
дифференциала.>
2) Убедитесь в том, что уровень трансмиссион-
ного масла доходит до нижней кромки масло-
заливного отверстия. Если уровень низкий,
убедитесь в отсутствии утечек масла и долей-
те масло до уровня нижней кромки маслоза-
ливного отверстия.
• Кроме типа VA2

• Тип  VA2

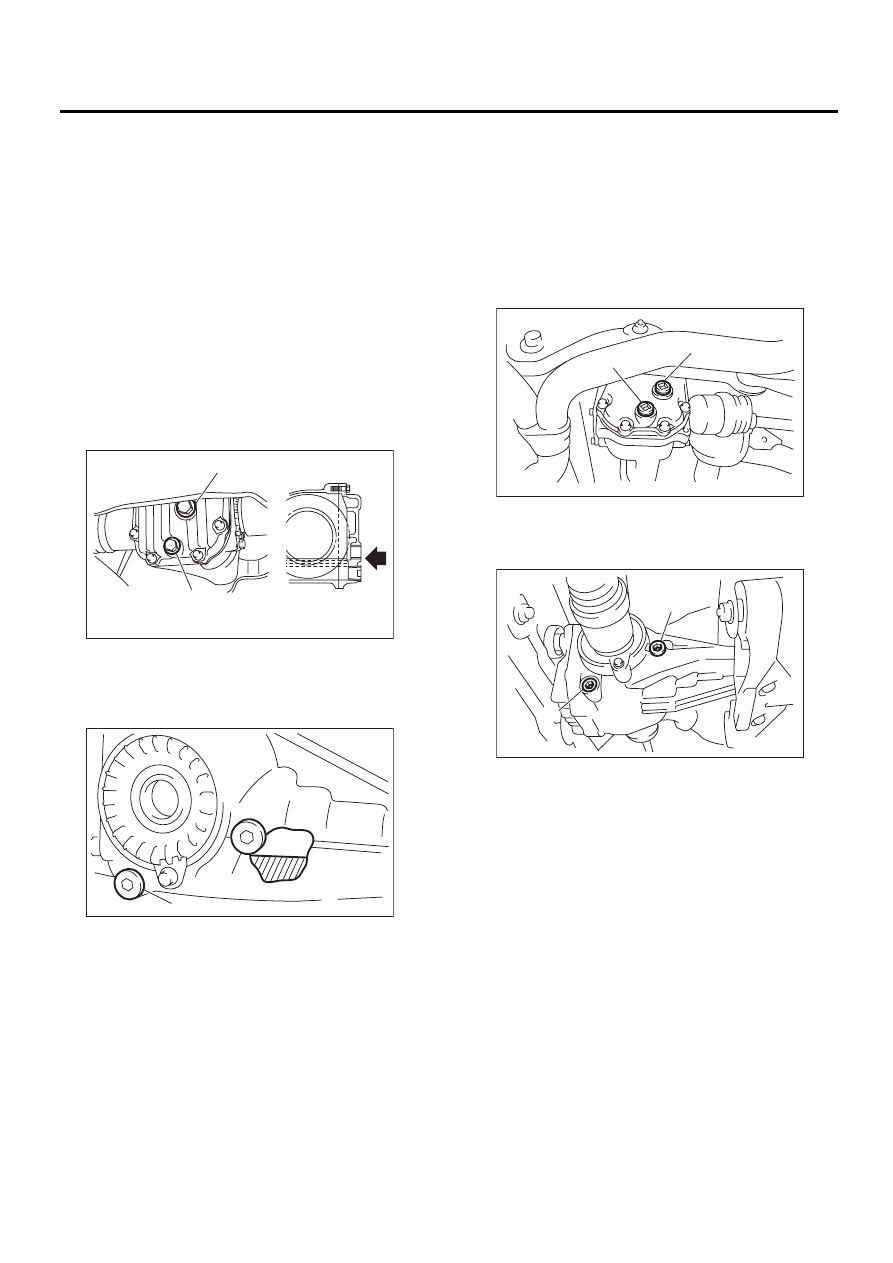

B: ЗАМЕНА

1) Поднимите автомобиль на подъемнике.
2) Отверните сливную пробку и пробку заливно-
го отверстия и слейте трансмиссионное масло.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не обжечь
руки, так как после движения автомобиля
трансмиссионное масло сильно нагрето.
• Кроме типа VA2

• Тип VA2

3) Затяните сливную пробку.

ПРИМЕЧАНИЕ:
• Для типа Т нанесите прокладочный герметик
(кроме модели GT spec. B 6MT)

Прокладочный герметик:

THREE BOND 1105 (Деталь № 004403010)
или эквивалентный

• Для типа VA и T установите новую прокладку
(модель GT spec. B 6MT)

Момент затяжки:

Тип Т (кроме модели GT spec. B 6MT)

49 Нм (5,0 кгс-м, 36,2 фунт-сила-фут)

Тип Т (Модель GT spec. B 6MT)

60 Нм (6,1 кгс-м, 44,3 фунт-сила-фут)

Тип VA1:

34 Нм (3,5 кгс-м, 25,1 фунт-сила-фут)

Тип VA2:

29 Нм (3,0 кгс-м, 21,4 фунт-сила-фут)

(A) Пробка заливного отверстия

(B) Сливная пробка

(A) Пробка заливного отверстия

(B) Сливная пробка

DI-00354

(A)

(B)

DI-00355

(B)

(A)

(A) Пробка заливного отверстия
(B) Сливная пробка

(A) Пробка заливного отверстия
(B) Сливная пробка

DI-00356

(A)

(B)

DI-00357

(A)

(B)

DI-27

Трансмиссионное масло дифференциала

ДИФФЕРЕНЦИАЛЫ

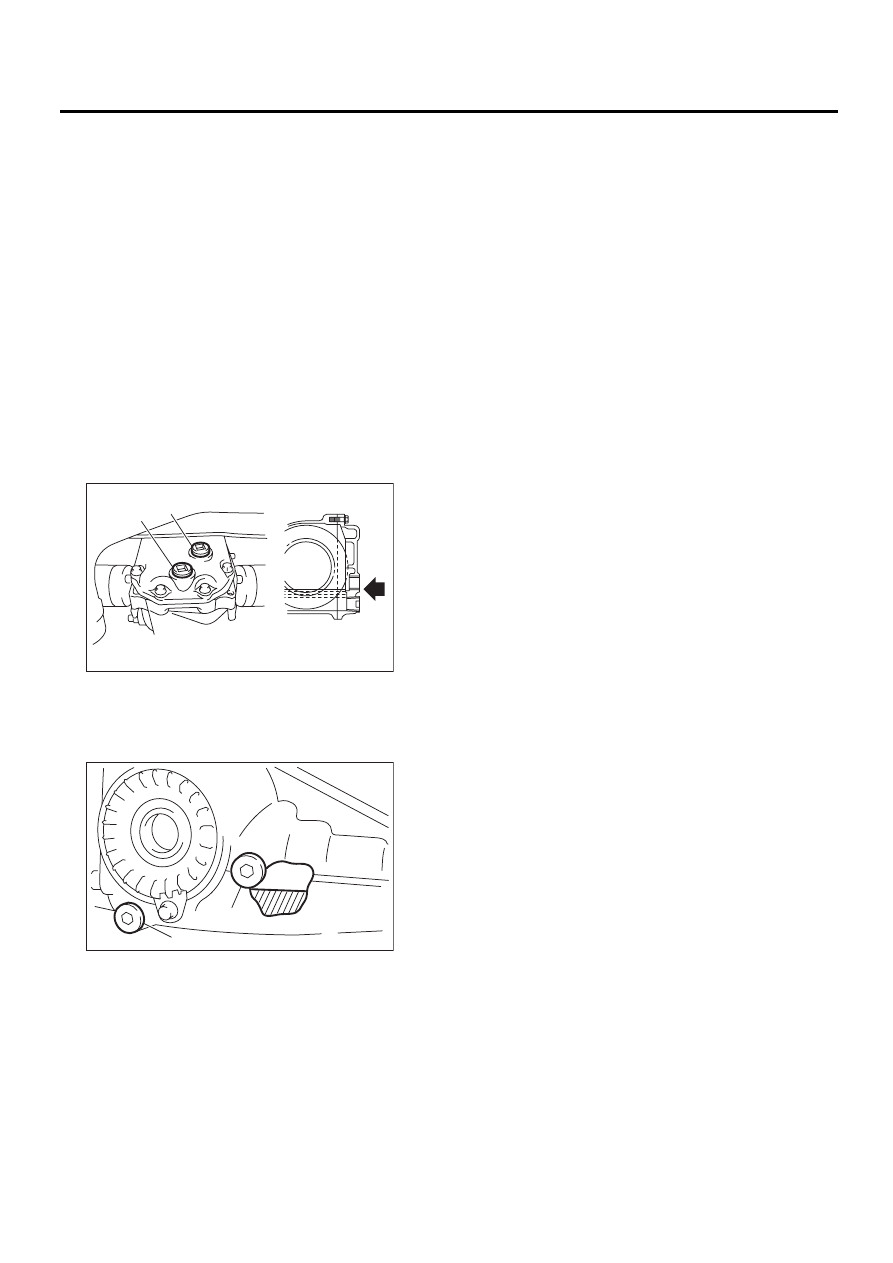

4) Залейте в картер дифференциала транс-
миссионное масло до нижней кромки маслоза-
ливного отверстия.

ПРИМЕЧАНИЕ:
• При заливке масла внимательно следите за
его уровнем. Следует избегать недостаточного
или чрезмерного уровня масла.

Рекомендованное трансмиссионное масло:

<См. DI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>

Заправочная емкость масла:

(Кроме модели GT spec. B 6MT)

0,8 л (0,8 кварты США, 0,7 британской
кварты)

Модель GT spec. B 6MT

1,0 л (1,1 кварты США, 0,9 британской
кварты)

• Кроме типа VA2

• Тип  VA2

5) Заверните пробку заливного отверстия.

ПРИМЕЧАНИЕ:
• Для типа Т нанесите прокладочный герметик
(кроме модели GT spec.B 6MT)

Прокладочный герметик:

THREE BOND 1105 (Деталь № 004403010)
или эквивалентный

• Для типа VA и T установите новую прокладку
(модель GT spec.B 6MT)

Момент затяжки:

Тип Т (кроме модели GT spec. B 6MT)

49 Нм (5,0 кгс-м, 36,2 фунт-сила-фут)

Тип Т (Модель GT spec. B 6MT)

60 Нм (6,1 кгс-м, 44,3 фунт-сила-фут)

Тип VA1:

34 Нм (3,5 кгс-м, 25,1 фунт-сила-фут)

Тип VA2:

29 Нм (3,0 кгс-м, 21,4 фунт-сила-фут)

(A) Пробка заливного отверстия

(B) Сливная пробка

(A) Пробка заливного отверстия

(B) Сливная пробка

DI-00391

(A)

(B)

DI-00355

(B)

(A)
