5MT-32

Узел механической трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

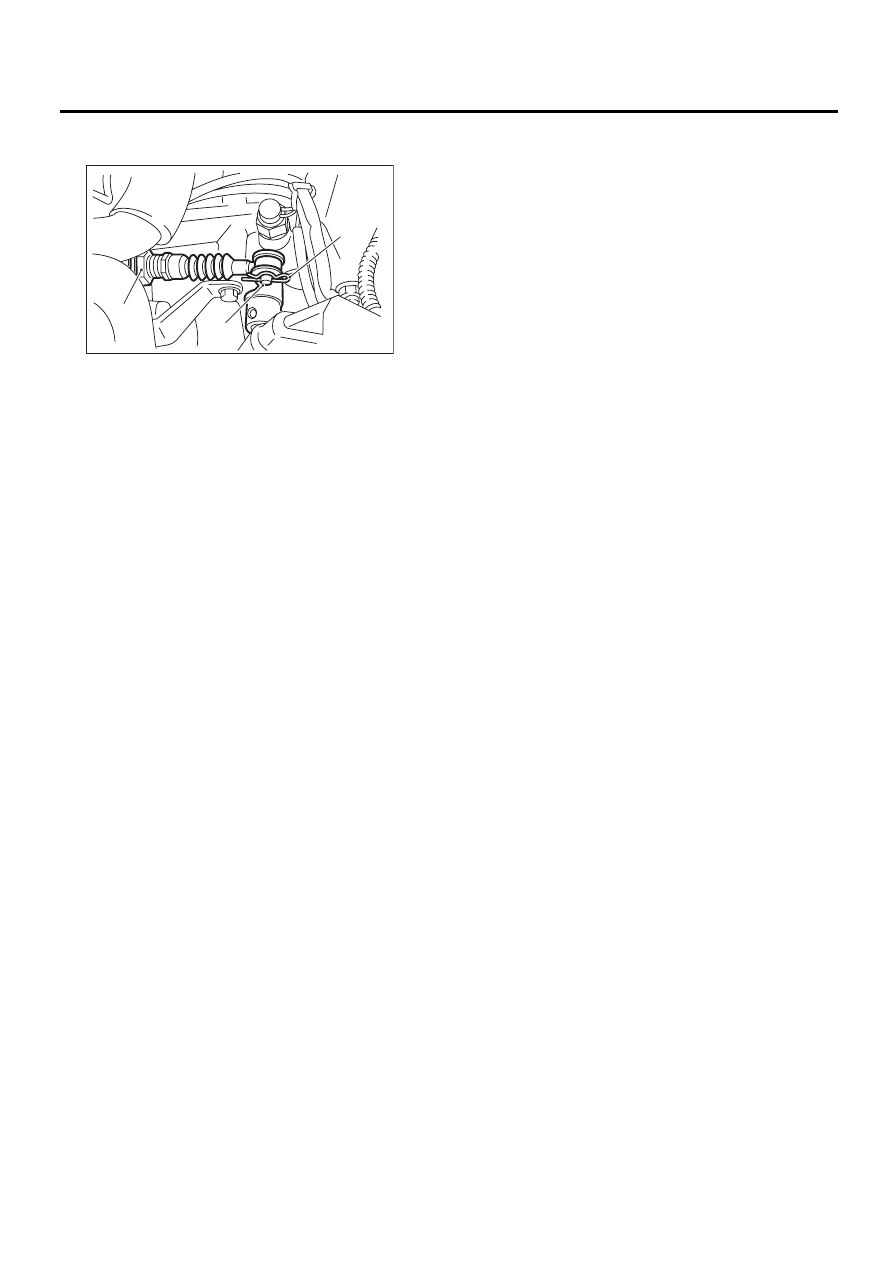

22) Закрепите трос выбора диапазона со сто-
роны трансмиссии. (Двухдиапазонная модель)

23) Соедините следующие разъемы.

(1) Кабель массы трансмиссии

Момент затяжки:

13 Нм (1,3 кгс-м, 9,4 фунт-сила-фут)

(2) Разъем датчика нейтральной передачи
(3) Разъем выключателя фонарей заднего
хода
(4) Разъем переключателя повышенной-по-
ниженной передачи (Двухдиапазонная мо-
дель)

24) Залейте трансмиссионное масло через от-
верстие щупа уровня масла трансмиссии.
25) Установите стойку воздухозаборной камеры

Момент затяжки:

16 Нм (1,6 кгс-м, 11,6 фунт-сила-фут)

26) Установите воздухозаборную камеру и
впускной короб. <См. IN(H4SO)-7, УСТАНОВ-
КА, Воздухозаборная камера.>
27) Присоедините провод массы к аккумулятору.
28) Снимите автомобиль с рычагов подъемника.
29) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня лу-
ча фар. <См. LI-17, ПРОЦЕДУРА, Система ав-
томатической регулировки уровня светового
пучка фар.>

(A) Пружинный шплинт

(B) Штифт с головкой и отверстием под шплинт

(C) Трос выбора диапазона

( A )

( B )

( C )

MT-00066

5MT-33

Система крепления трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

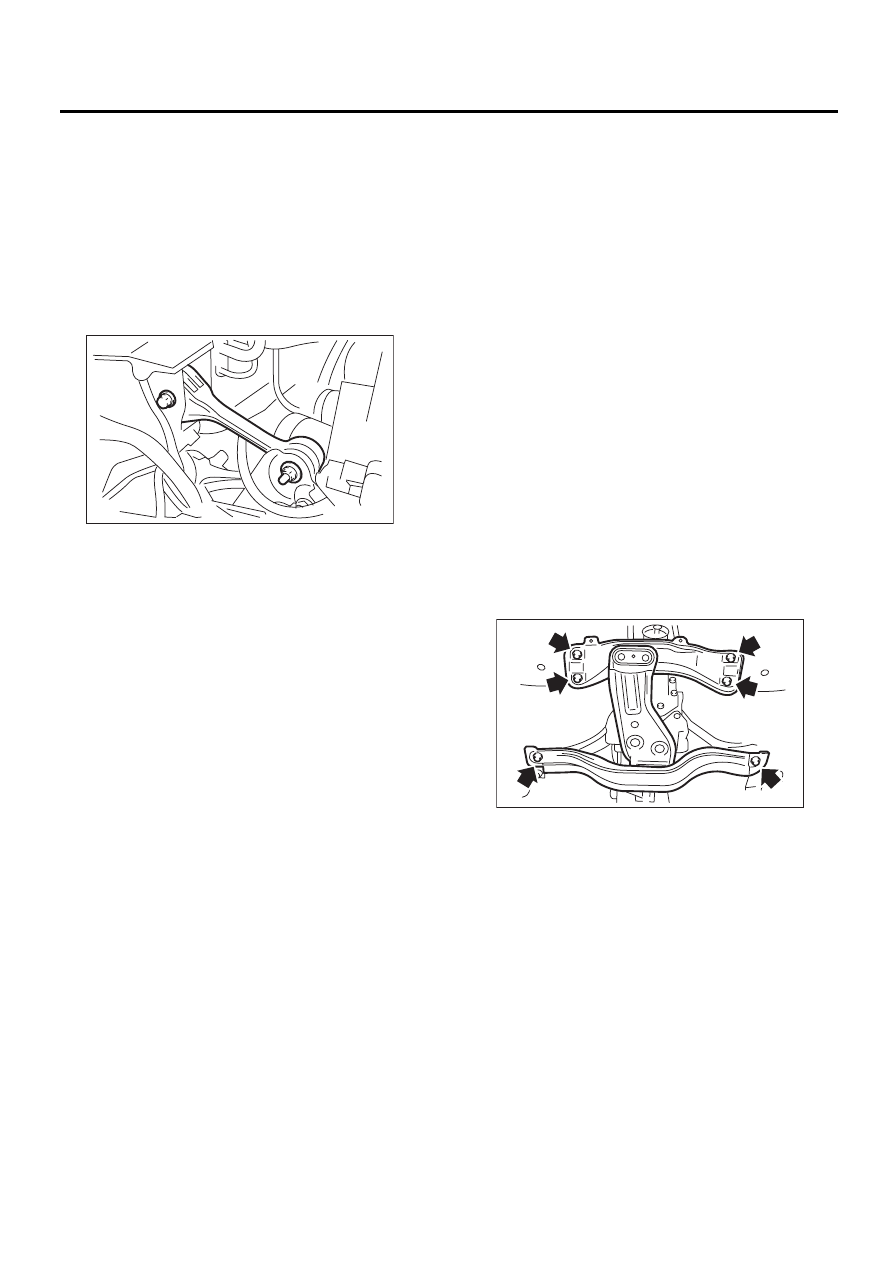

4. Система крепления

трансмиссии

A: СНЯТИЕ

1. СТОПОР КАЧАНИЯ

1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборную камеру и впуск-
ной короб. <См. IN(H4SO)-7, СНЯТИЕ, Воздухо-
заборная камера.>
3) Снимите блокиратор раскачки.

2. ПОПЕРЕЧНАЯ БАЛКА И РЕЗИНОВАЯ
ПОДУШКА

1) Отсоедините провод массы от аккумулято-
ра.
2) Поднимите автомобиль на подъемнике.
3) Снимите переднюю, центральную и заднюю
выхлопные трубы и глушитель.
• Модель SOHC
<См. EX(H4SO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.> <См. EX(H4SO)-8, СНЯТИЕ, Задняя
выхлопная труба.> <См. EX(H4SO)-10, СНЯ-
ТИЕ, Глушитель.>
• Модель DOHC
<См. EX(H4DO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.> <См. EX(H4DO)-6, СНЯТИЕ, За-
дняя выхлопная труба.> <См. EX(H4DO)-8,
СНЯТИЕ, Глушитель.>
4) Снимите крышку теплозащитного экрана.
(При наличии)
5) Установите трансмиссионный домкрат под
корпусом трансмиссии.

ОСТОРОЖНО:
Всегда поддерживайте корпус трансмиссии
трансмиссионным домкратом.
6) Снимите переднюю поперечную балку и за-
днюю поперечную балку.

7) Снимите резиновую подушку трансмиссии.

MT-00069

MT-00079

5MT-34

Система крепления трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

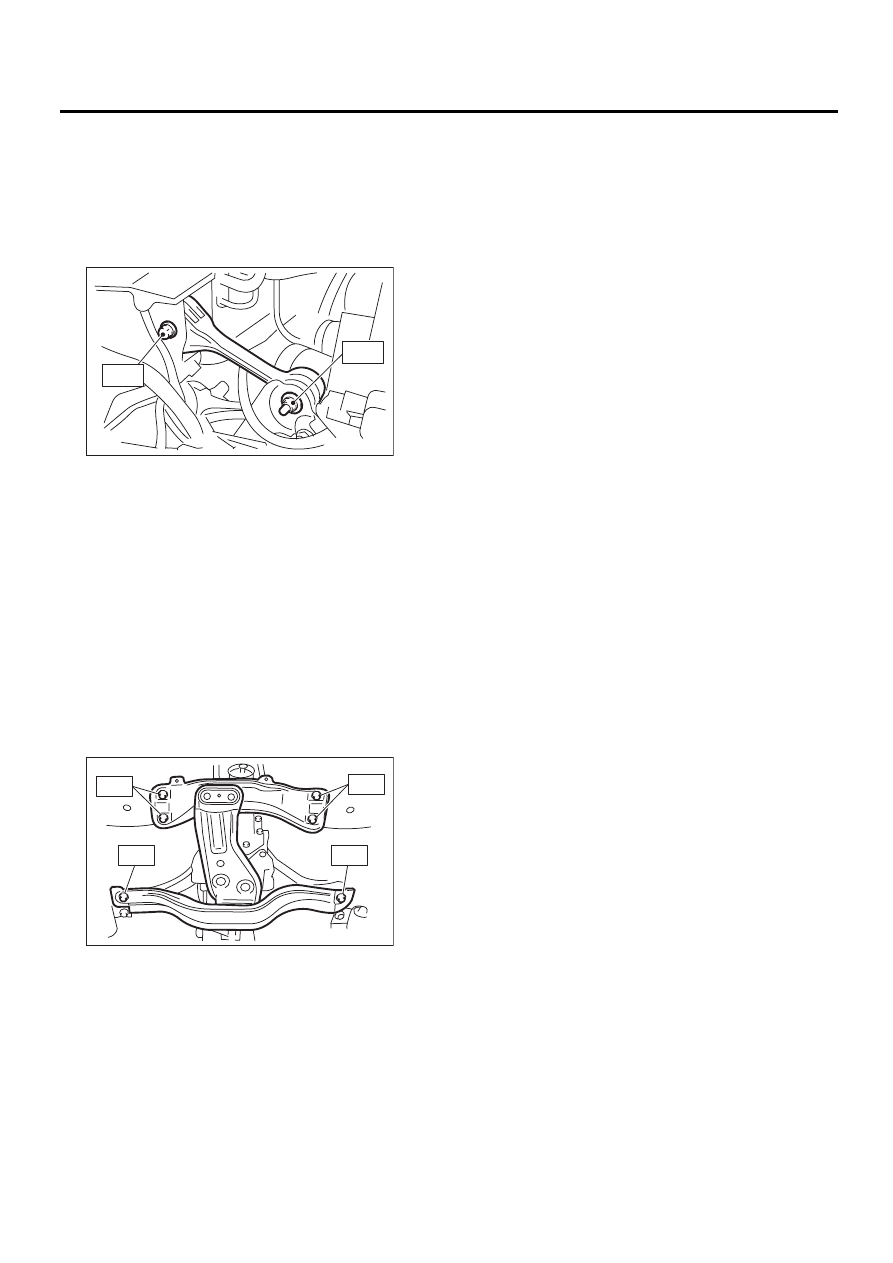

B: УСТАНОВКА

1. СТОПОР КАЧАНИЯ

1) Установите блокиратор раскачки.

Момент затяжки:

T1: 50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)
T2: 58 Нм (5,9 кгс-м, 42,8 фунт-сила-фут)

2) Установите воздухозаборную камеру и впус-
кной короб. <См. IN(H4SO)-7, УСТАНОВКА,
Воздухозаборная камера.>
3) Присоедините провод массы к аккумулятору.

2. ПОПЕРЕЧНАЯ БАЛКА И РЕЗИНОВАЯ
ПОДУШКА

1) Установите резиновую подушку трансмиссии.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

2) Установите переднюю поперечную балку и
заднюю поперечную балку.

Момент затяжки:

T1: 70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)
T2: 140 Нм (14,3 кгс-м, 103,3 фунт-сила-фут)

3) Уберите трансмиссионный домкрат.
4) Установите крышку теплозащитного экрана.
(При наличии)

5) Установите переднюю, центральную и за-
днюю выхлопные трубы и глушитель.
• Модель SOHC
<См. EX(H4SO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.> <См. EX(H4SO)-8, УСТАНОВКА,
Задняя выхлопная труба.> <См. EX(H4SO)-10,
УСТАНОВКА, Глушитель.>
• Модель DOHC
<См. EX(H4DO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.> <См. EX(H4DO)-6, УСТАНОВКА,
Задняя выхлопная труба.> <См. EX(H4DO)-8,
УСТАНОВКА, Глушитель.>
6) Опустите автомобиль.
7) Присоедините провод массы к аккумулятору.

C: ПРОВЕРКА

Выполните следующие проверки и отремонти-
руйте или замените неисправные детали.

1. СТОПОР КАЧАНИЯ

Проверьте стопор качания на предмет изгибов
и повреждений. Проверьте, чтобы резиновые
детали были упругими и, не имели трещин или
других повреждений.

2. ПОПЕРЕЧНАЯ БАЛКА И РЕЗИНОВАЯ
ПОДУШКА

Проверьте, чтобы поперечная балка не была
погнута и повреждена. Проверьте, чтобы рези-
новые подушки были упругими и, не имели тре-
щин или других повреждений.

MT-00085

T2

T1

MT-00081

T 2

T 2

T 1

T 1

5MT-35

Сальник

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

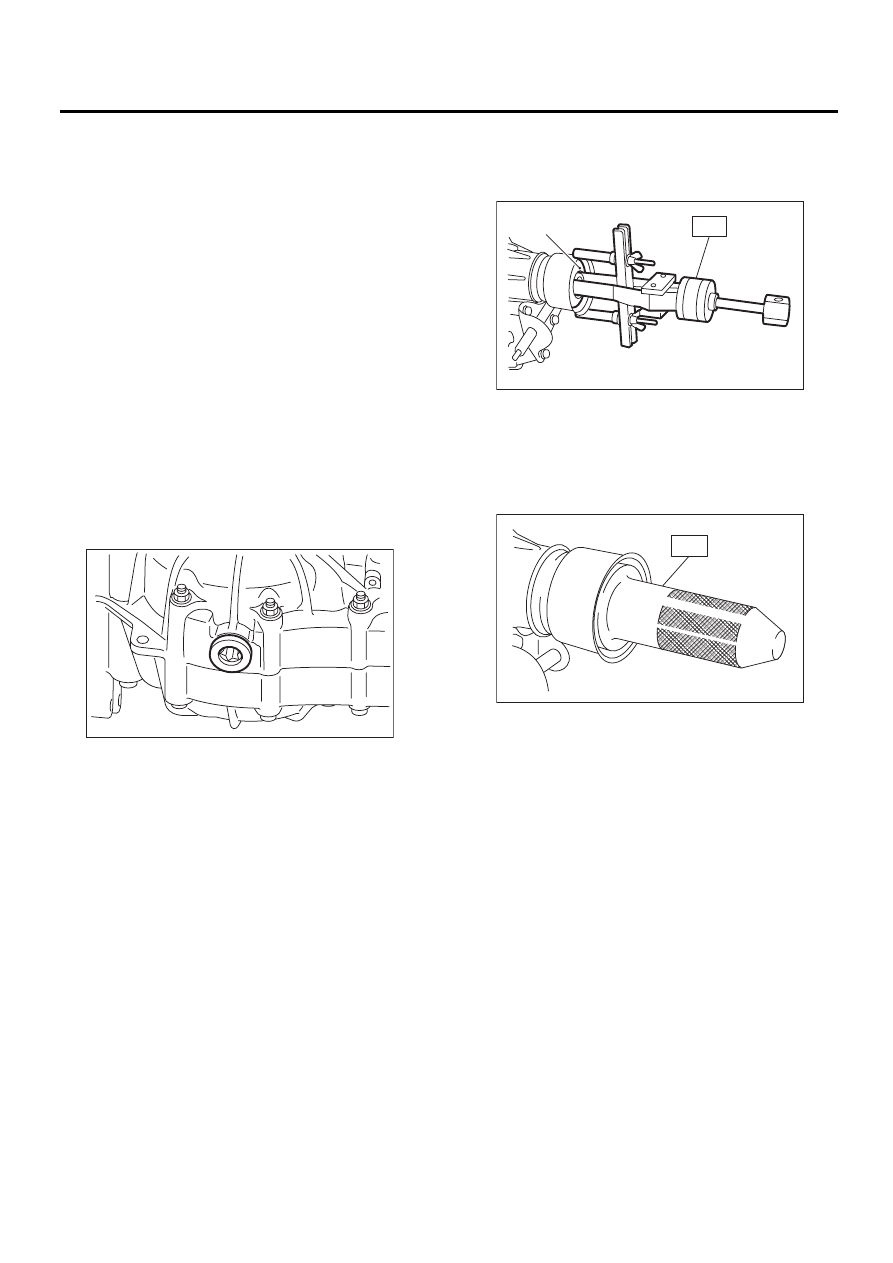

5. Сальник

A: ПРОВЕРКА

Проверьте отсутствие утечек трансмиссионно-
го масла из сальника. При наличии утечки мас-
ла, замените сальник на новый и проверьте
карданный вал.

B: ЗАМЕНА

1) Очистите внешнюю поверхность трансмиссии.
2) При помощи насадки TORX

®

 T70, отверните

сливную пробку и полностью слейте трансмис-
сионное масло.
3) При помощи насадки TORX

®

 T70, затяните

сливную пробку трансмиссионного масла.

ПРИМЕЧАНИЕ:
Установите новую прокладку.

Момент затяжки:

44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут)
(алюминиевая прокладка)
70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)
(Медная прокладка)

4) Снимите заднюю выхлопную трубу и глуши-
тель.
• Модель SOHC
<См. EX(H4SO)-8, СНЯТИЕ, Задняя выхлопная
труба.> <См. EX(H4SO)-10, СНЯТИЕ, Глуши-
тель.>
• Модель DOHC
<См. EX(H4DO)-6, СНЯТИЕ, Задняя выхлопная
труба.> <См. EX(H4DO)-8, СНЯТИЕ, Глуши-
тель.>
5) Снимите крышку теплозащитного экрана.
(При наличии)
6) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>

7) Используя специальный инструмент, сними-
те сальник.
Специальный инструмент
398527700

УЗЕЛ СЪЕМНИКА

8) При помощи специального инструмента уста-
новите сальник.
ST

498057300

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

9) Установите карданный вал. <См. DS-11, УС-
ТАНОВКА, Карданный вал.>
10) Установите крышку теплозащитного экра-
на. (При наличии)
11) Установите заднюю выхлопную трубу и глу-
шитель.
• Модель SOHC
<См. EX(H4SO)-8, УСТАНОВКА, Задняя вы-
хлопная труба.> <См. EX(H4SO)-10, УСТАНОВ-
КА, Глушитель.>
• Модель DOHC
<См. EX(H4DO)-6, УСТАНОВКА, Задняя вы-
хлопная труба.> <См. EX(H4DO)-8, УСТАНОВ-
КА, Глушитель.>
12) Залейте трансмиссионное масло и проверь-
те уровень масла. <См. 5MT-26, ЗАМЕНА,
Трансмиссионное масло.>

MT-01548

(A) Сальник

MT-00098

(A)

ST

MT-01299

ST
