5MT-20

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

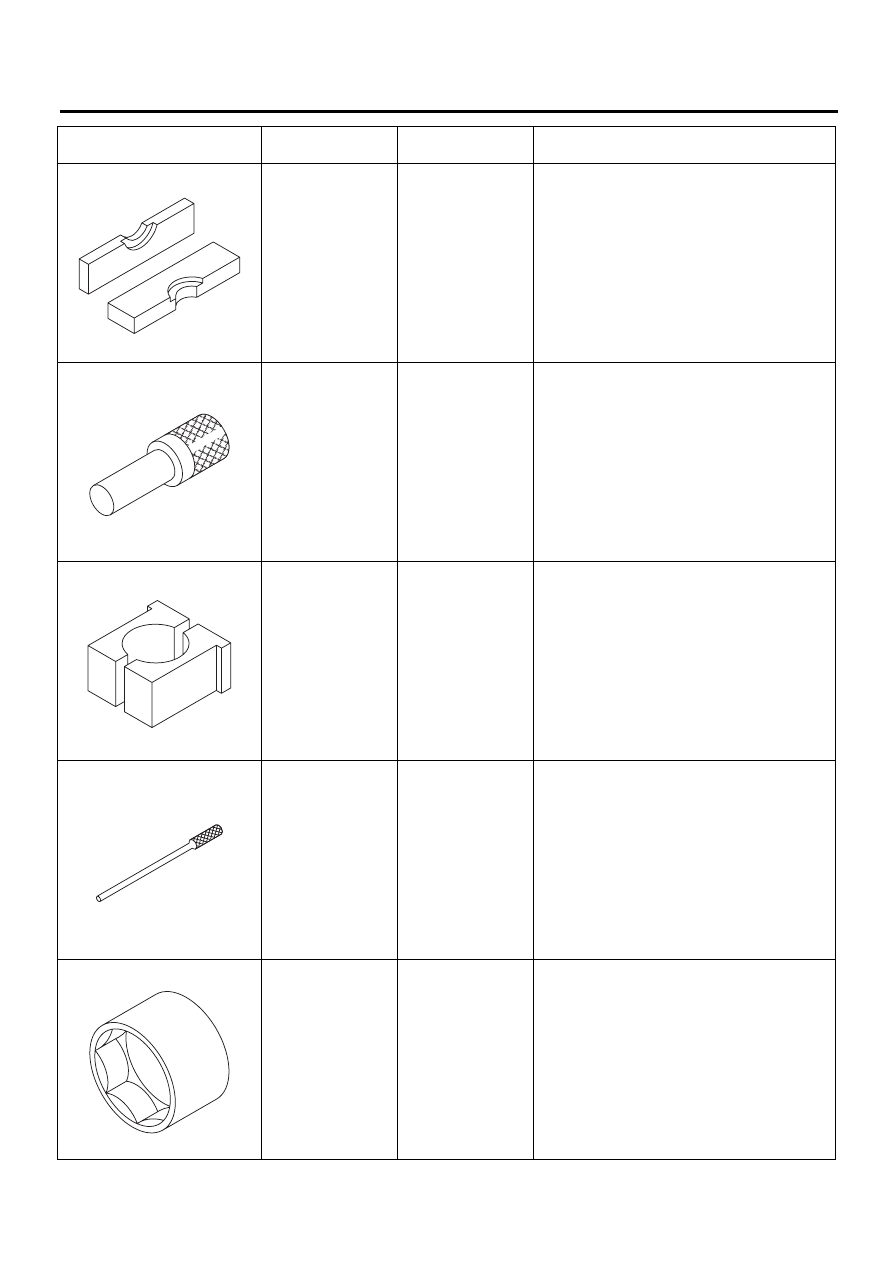

499917500

УЗЕЛ ШАБЛОНА
ВЕДУЩЕЙ ШЕС-
ТЕРНИ

Используется для подбора регулировочной
шайбы ведущей шестерни.

499927100

РУКОЯТКА

Используется для подгонки первичного вала
трансмиссии.

499937100

КОМПЛЕКТ ОПОР
ТРАНСМИССИИ

Используется для разборки и сборки транс-
миссии.

499987003

ТОРЦОВЫЙ КЛЮЧ
(35)

Используется для снятия и установки стопор-
ной гайки первичного вала.

499987300

ТОРЦОВЫЙ КЛЮЧ
(50)

Используется для снятия и установки стопор-
ной гайки узла ведомой шестерни.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499917500

ST-499927100

ST-499937100

ST-499987003

ST-499987300

5MT-21

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

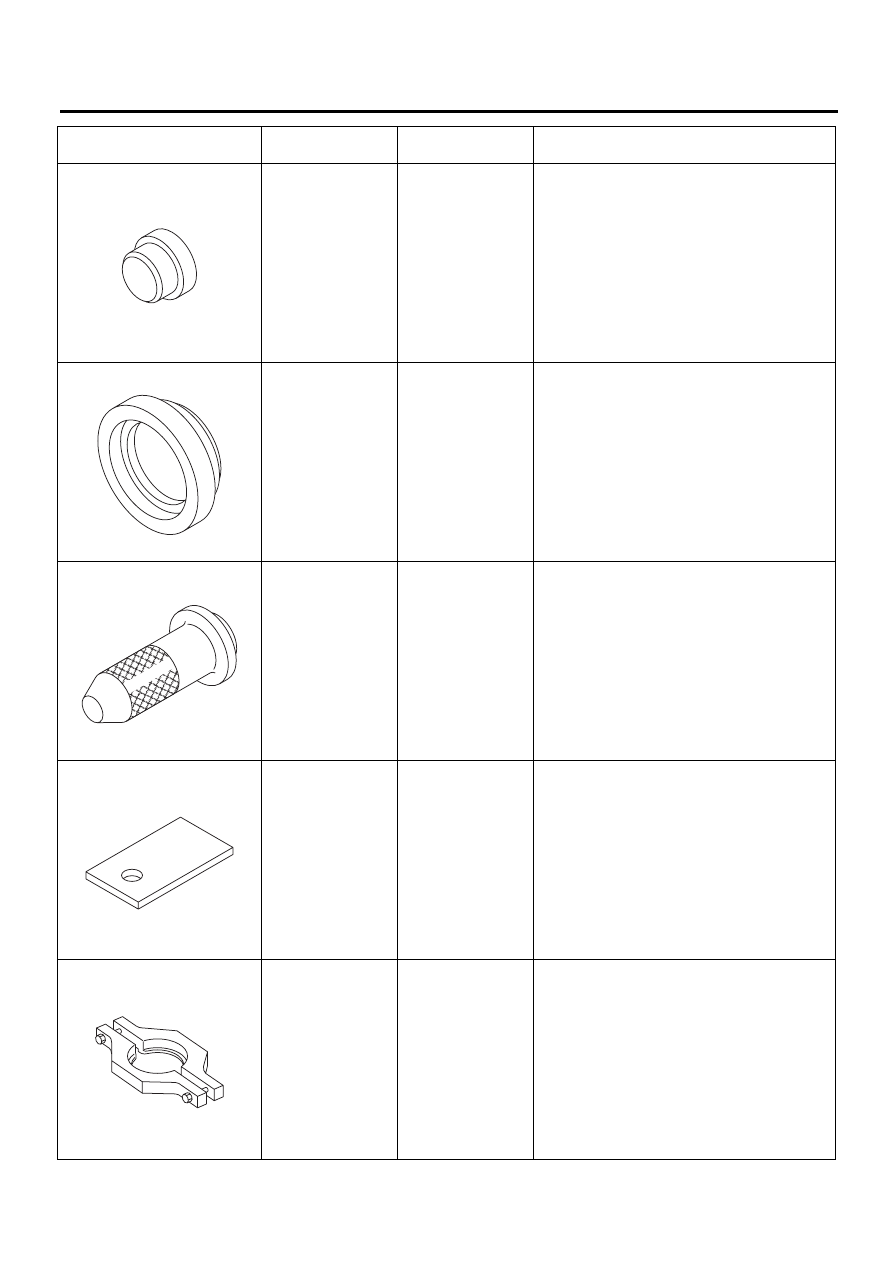

899714110

СЪЕМНИК

Используется для фиксации первичного вала
трансмиссии, ведущей шестерни и заднего
ведущего вала.

899864100

СЪЕМНИК

Используется для снятия деталей на первич-
ном вале трансмиссии и ведущей шестерни.

899884100

ДЕРЖАТЕЛЬ

Используется для затягивания стопорной
гайки на втулке.

899904100

СЪЕМНИК

Используется для снятия и установки прямо-
го штифта.

899988608

ТОРЦОВЫЙ КЛЮЧ
(27)

Используется для снятия и установки стопор-
ной гайки ведущей шестерни.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-899714110

ST-899864100

ST-899884100

ST-899904100

ST-899988608

5MT-22

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

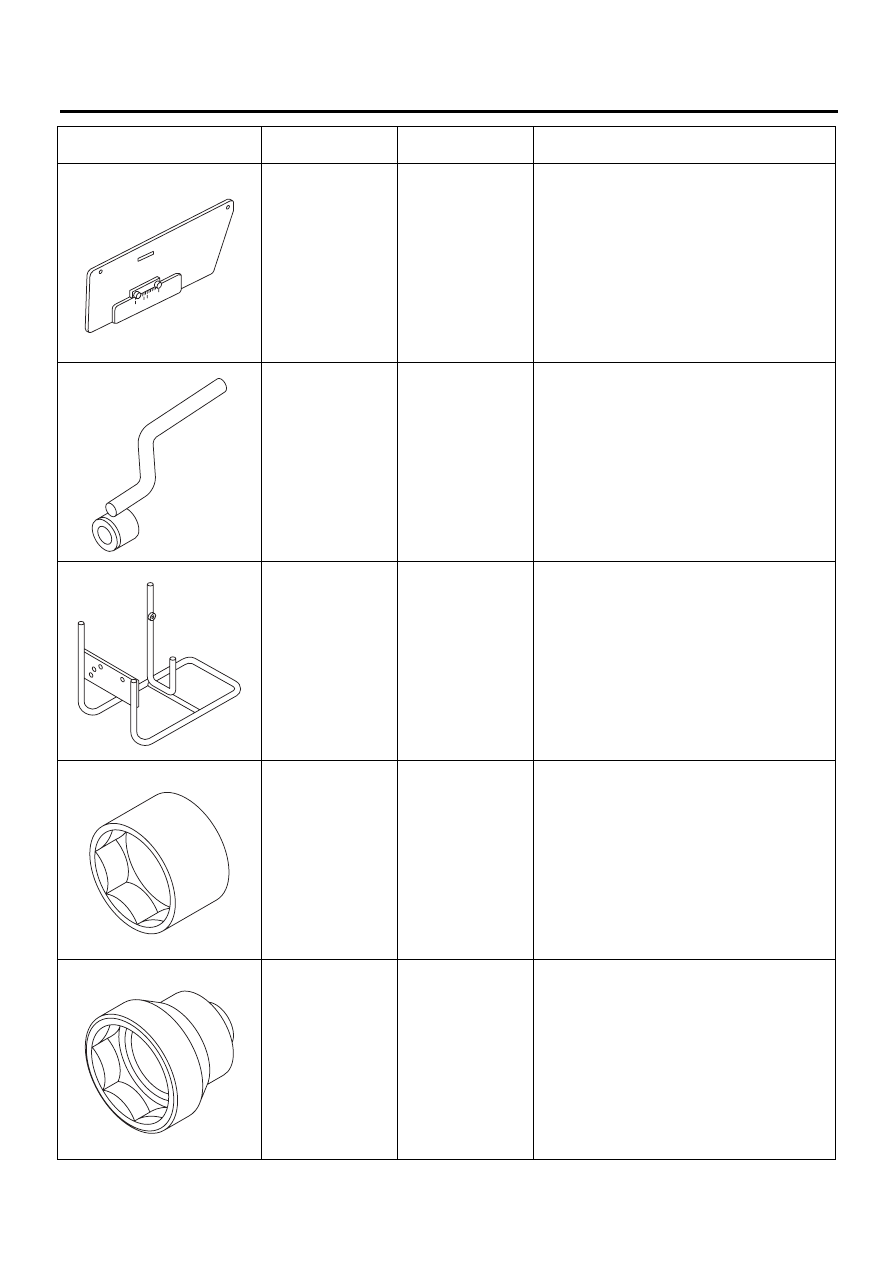

398497701

АДАПТЕР

• Используется для установки роликового
подшипника на корпус дифференциала.
• Используется с УСТРОЙСТВОМ УСТА-
НОВКИ (499277100).

499587000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки ведомых шесте-
рен на ведомый вал.

498057300

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки сальника удли-
нителя.

498255400

ПЛАСТИНА

Используется для измерения зазора.

498077400

СЪЕМНИК КОНУ-
СА СИНХРОНИЗА-
ТОРА

• Используется для снятия конуса синхрони-
затора первичного вала.
• Используется для снятия ведомой шестер-
ни 5-ой передачи вала ведущей шестерни.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-398497701

ST-499587000

ST-498057300

ST-498255400

ST-498077400

5MT-23

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

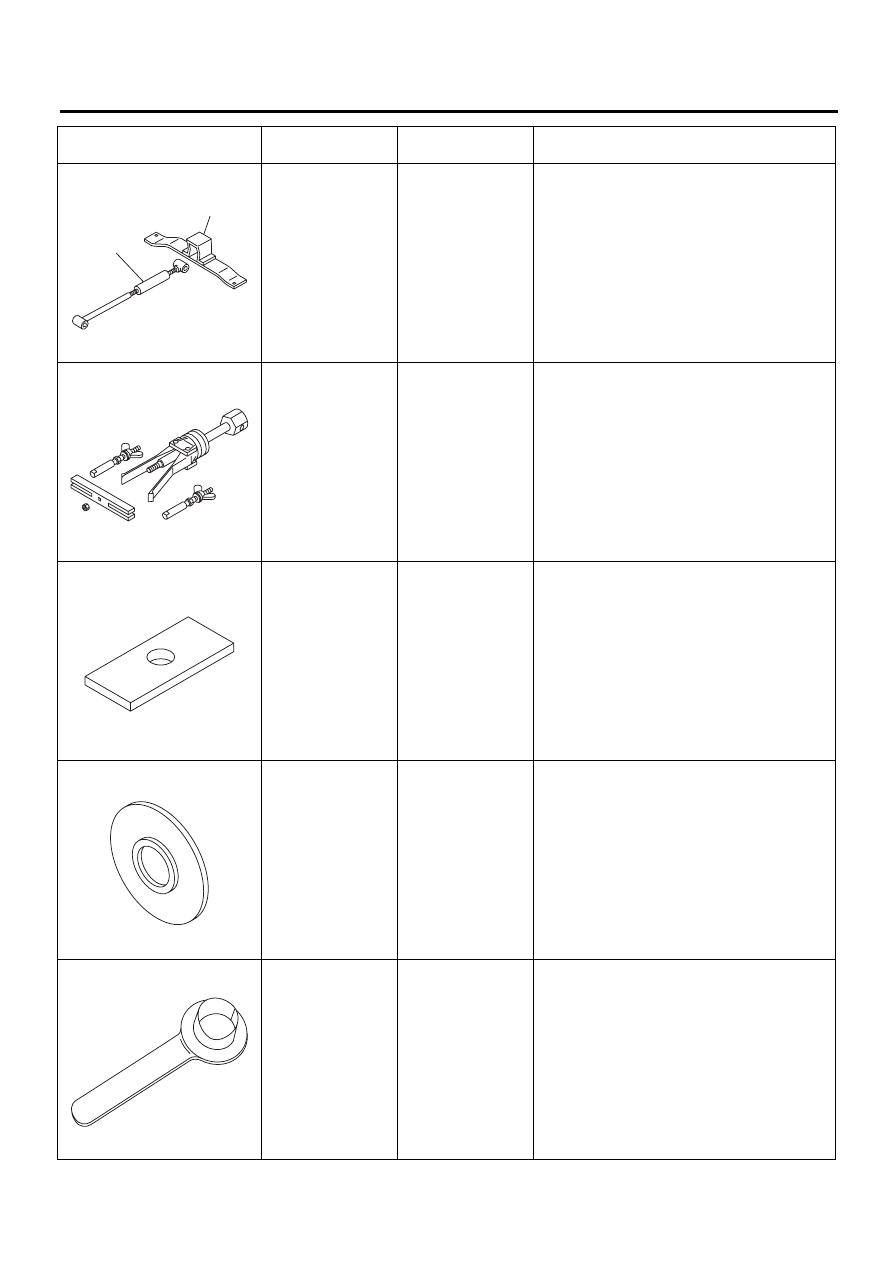

41099AA000

КРОНШТЕЙН
ОПОРЫ ДВИГАТЕ-
ЛЯ

Используется для поддержки двигателя.
1. Кронштейн опоры двигателя (41099AA010)
2. Опора двигателя (41099AA020)

398527700

УЗЕЛ СЪЕМНИКА

Используется для снятия роликового под-
шипника корпуса удлинителя.

398643600

ЩУП

Используется для измерения общего осевого
люфта, осевого люфта удлинителя и высоты
ведущей шестерни.

398177700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

• Используется для установки конуса под-
шипника ведомой шестерни раздаточной ко-
робки (сторона раздаточной коробки).
• Используется для установки шарикопод-
шипника ведущей шестерни раздаточной ко-
робки.

28399SA010

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ ЗАЩИТЫ
САЛЬНИКА ПЕ-
РЕДНЕГО ВЕДУ-
ЩЕГО ВАЛА

Используется для защиты сальника от пов-
реждения при установке переднего ведущего
вала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

(2)

(1)

ST41099AA000

ST-398527700

ST-398643600

ST-398177700

ST28399SA010
