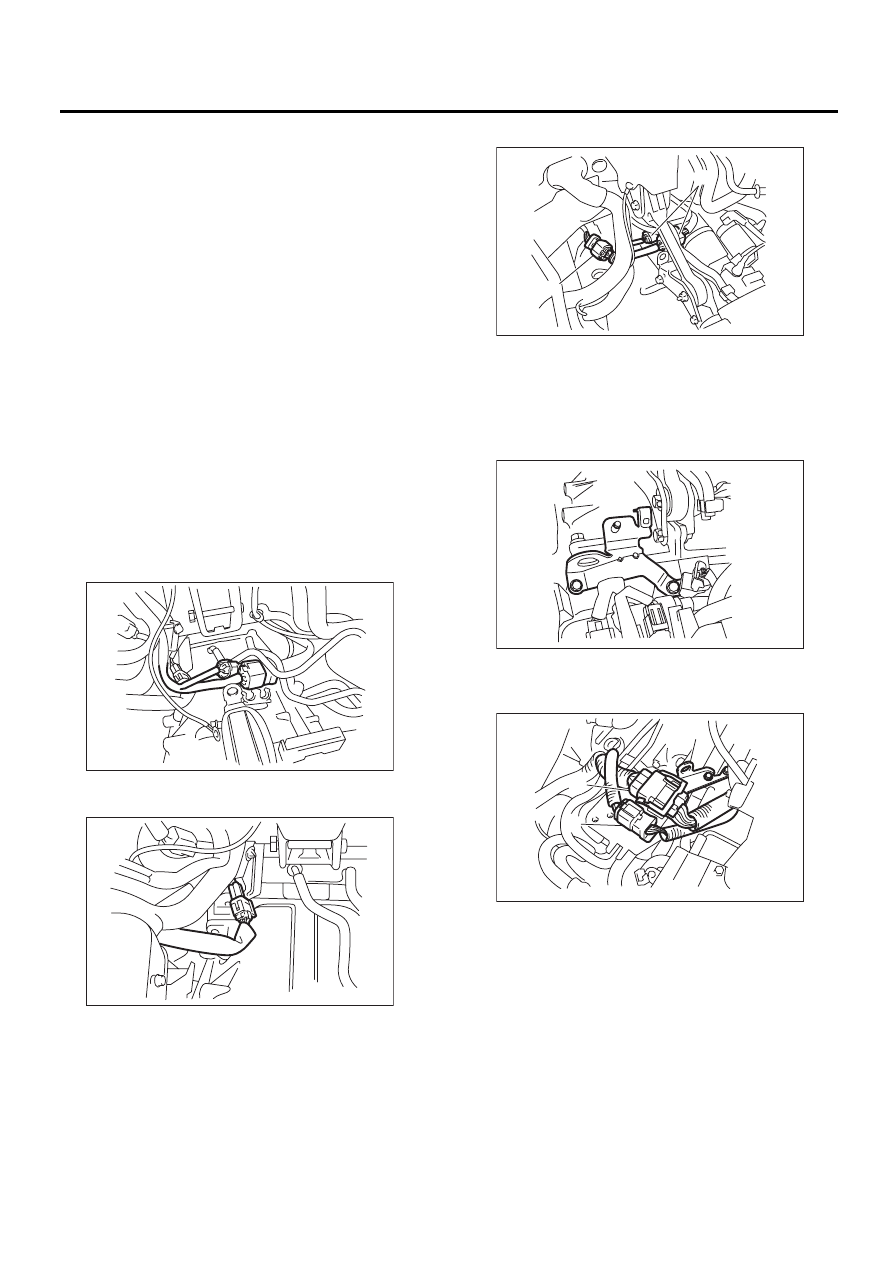

5AT-36

Узел автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

9. Узел автоматической

трансмиссии

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Откройте капот и закрепите при помощи
стойки капота.
3) Отсоедините провод массы от аккумулятора.
4) Снимите крышку коллектора.
5) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом двигателя)
<См. IN(H4DOTC)-12, СНЯТИЕ, Промежуточ-
ный охладитель.>
6) Снимите воздухозаборную камеру и впуск-
ной короб. (Модели без турбонаддува двигате-
ля) <См. IN(H6DO)-7, СНЯТИЕ, Воздухозабор-
ная камера.>
7) Снимите шланг сапуна. <См. 5AT-67, СНЯ-
ТИЕ, Вентиляционный шланг.>
8) Снимите стартер. <См. SC(H4SO)-6, СНЯ-
ТИЕ, Стартер.>
9) Отсоедините следующие разъемы.
• Модели с турбонаддувом двигателя

1. Разъемы жгута проводов трансмиссии

2. Передний датчик кислорода (качества
топливно-воздушной смеси)

• Модели без турбонаддува двигателя

10) Снимите заднюю подвеску двигателя. (Мо-
дель с турбонаддувом двигателя)

11) Отсоедините разъемы жгута проводов дви-
гателя, а затем снимите заднюю подвеску дви-
гателя. (Модели без турбонаддува двигателя)

AT-01364

AT-01379

(1) Передний датчик кислорода (качества топ-

ливно-воздушной смеси)

(2) Разъемы жгута проводов трансмиссии

(A) Разъемы жгута проводов двигателя

(B) Задняя подвеска двигателя

AT-02025

(1)

(2)

AT-04407

AT-02023

(B)

(A)

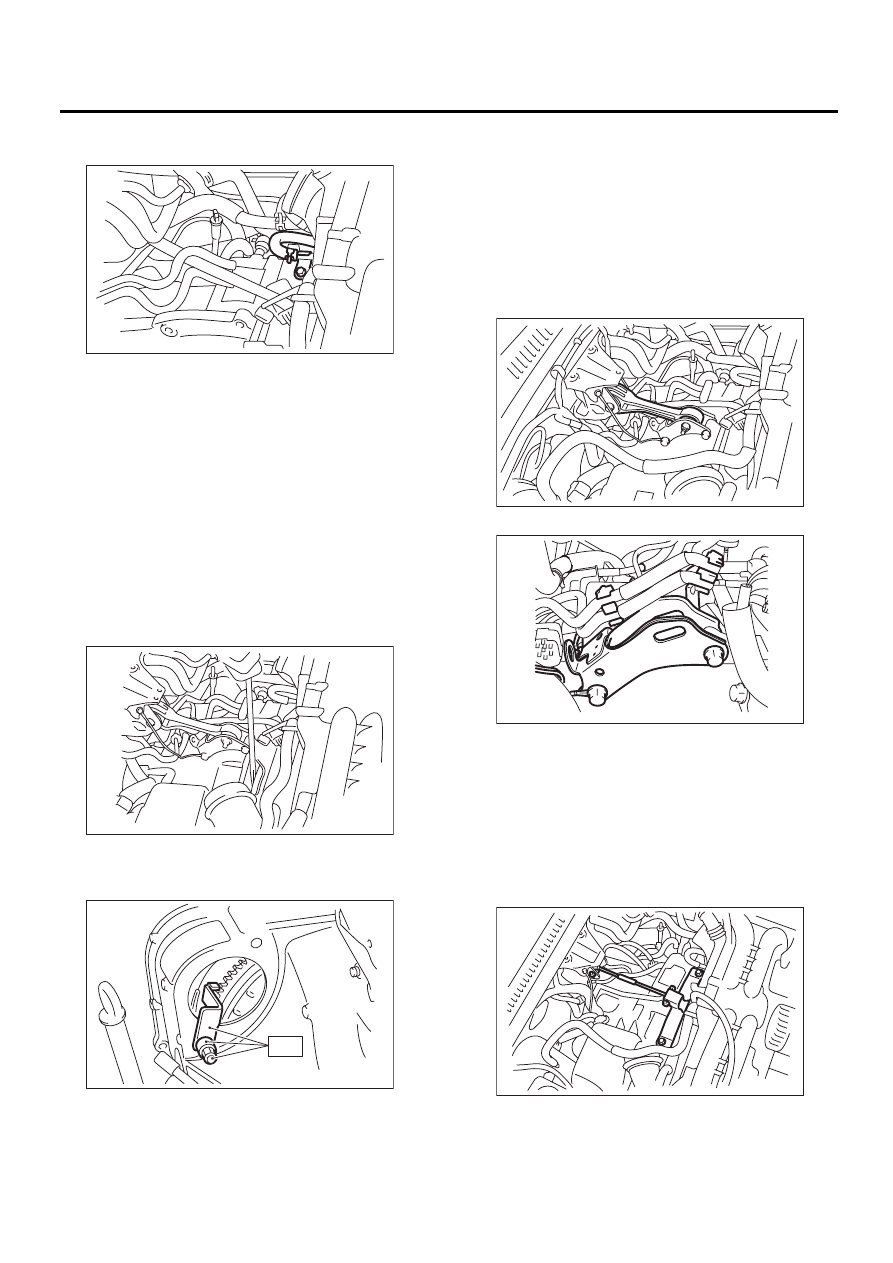

5AT-37

Узел автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

12) Снимите обводную водяную трубку. (Мо-
дель с турбонаддувом двигателя)

13) Отделите гидротрансформатор от ведуще-
го диска.

ОСТОРОЖНО:
• Следите за тем, чтобы не уронить болты в
корпус гидротрансформатора.
• Следите за тем, чтобы не повредить уста-
новочные болты.

(1) Снимите заглушку сервисного отверстия.
(2) Отверните болты, крепящие гидротранс-
форматор к ведущему диску.
(3) Отверните четыре болта, немного пово-
рачивая шкив коленчатого вала.
(4) Убедитесь, что гидротрансформатор сво-
бодно перемещается при вращении пальцем
через установочное отверстие стартера.

14) Закрепите специальный инструмент на кор-
пусе гидротрансформатора.
ST

498277200

КОМПЛЕКТ СТОПОРОВ

15) Поднимите автомобиль на подъемнике.
16) Снимите нижний кожух. (Модели без турбо-
наддува двигателя)

17) Снимите переднюю выхлопную трубу, за-
днюю выхлопную трубу и глушитель. (Модели
без турбонаддува двигателя) <См. EX(H6DO)-4,
СНЯТИЕ, Передняя выхлопная труба.> <См.
EX(H6DO)-7, СНЯТИЕ, Задняя выхлопная тру-
ба.> <См. EX(H6DO)-9, СНЯТИЕ, Глушитель.>
18) Снимите впускную и выпускную трубки
ATF. (Модели без турбонаддува двигателя)
<См. 5AT-62, СНЯТИЕ, Трубка и шланг охлади-
теля ATF.>
19) Снимите блокиратор раскачки.

20) Снимите кронштейн стопора качания.

21) Установите специальный инструмент.
ST

41099AC000 УЗЕЛ ОПОРЫ ДВИГАТЕЛЯ

(МОДЕЛЬ С ТУРБОНАДДУ-
ВОМ ДВИГАТЕЛЯ)

41099AA010

КРОНШТЕЙН ОПОРЫ ДВИ-
ГАТЕЛЯ (МОДЕЛЬ БЕЗ ТУР-
БОНАДДУВА ДВИГАТЕЛЯ)

41099AA020

ОПОРА ДВИГАТЕЛЯ
(МОДЕЛЬ БЕЗ ТУРБОНАД-
ДУВА ДВИГАТЕЛЯ)

22) Снимите канал воздухозаборника. (Модель
с турбонаддувом двигателя) <См. IN(H4DOTC)-9,
СНЯТИЕ, Воздухозаборный короб.>

AT-01366

AT-01367

AT-00103

AT-01368

AT-04234

AT-01370

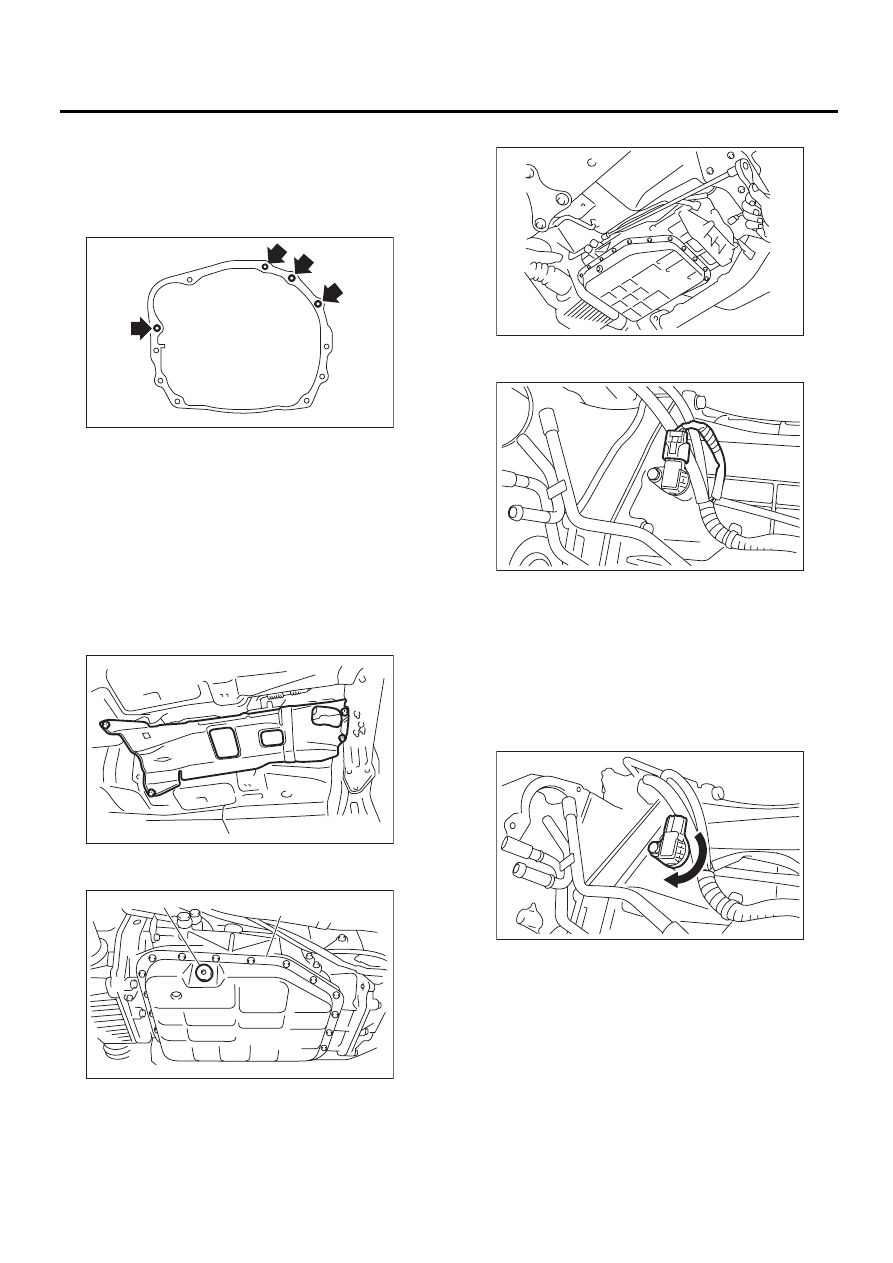

5AT-38

Узел автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

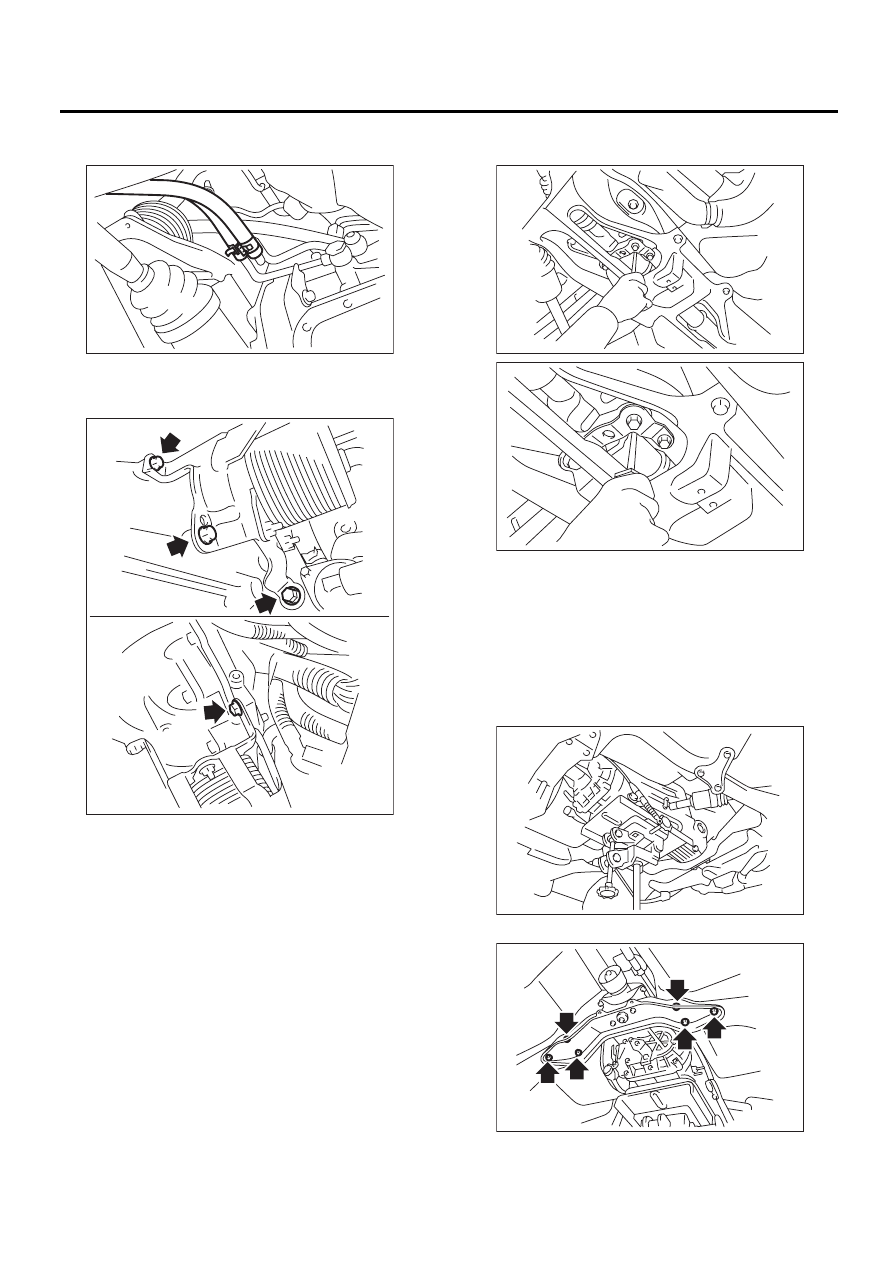

23) Снимите корпус воздушного фильтра. (Мо-
дель с турбонаддувом двигателя)
<См. IN(H4DOTC)-8, СНЯТИЕ, Корпус воздуш-
ного фильтра.>
24) Отверните монтажный болт трансмиссии
(верхняя сторона).

25) Поднимите автомобиль на подъемнике.
(Модель с турбонаддувом двигателя)
26) Снимите нижний кожух. (Модель с турбо-
наддувом двигателя)
27) Снимите центральную и заднюю выхлоп-
ные трубы и глушитель. (Модель с турбонадду-
вом двигателя) <См. EX(H4DOTC)-8, СНЯТИЕ,
Центральная выхлопная труба.>
<См. EX(H4DOTC)-12, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-14, СНЯ-
ТИЕ, Глушитель.>
28) Снимите крышку теплозащитного экрана.

29) Отверните сливную пробку ATF, чтобы
слить ATF.

30) Снимите трубку заправки масла.

31) Отсоедините разъем от датчика частоты
вращения турбины 1.

32) Отверните монтажный болт разъема дат-
чика 1 частоты вращения турбины и поверните
датчик на 180°.

ОСТОРОЖНО:
При несоблюдении настоящей процедуры
может произойти столкновение между ку-
зовом автомобиля и датчиком в процессе
снятия/установки трансмиссии, что повле-
чет за собой повреждения.

33) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
34) Снимите трос рычага селектора.
<См. CS-38, СНЯТИЕ, Трос рычага селектора.>

(A) Поддон картера
(B) Сливная пробка ATF

AT-03237

AT-01331

AT-03126

(A)

(B)

AT-01371

AT-01642

AT-01640
