4AT(diag)-46

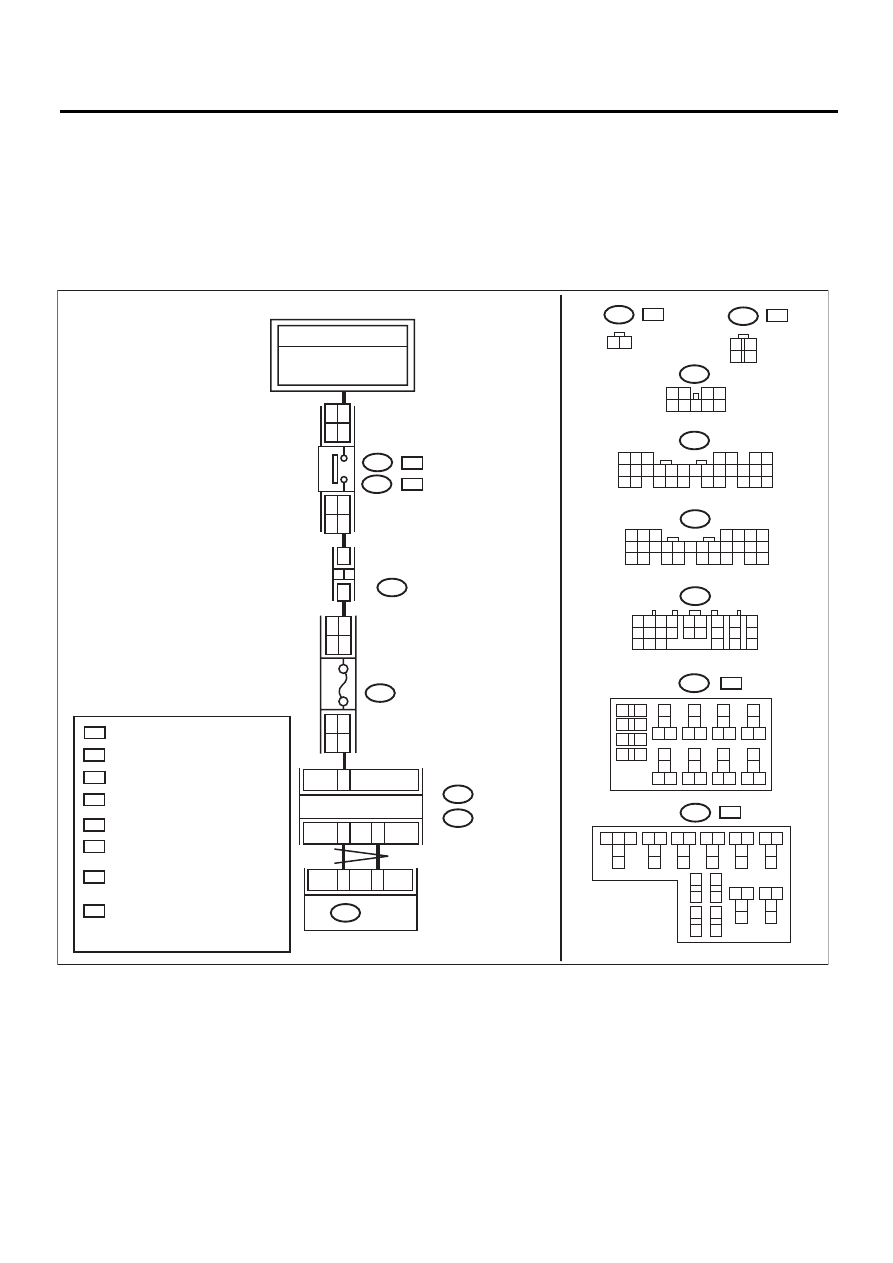

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
3
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ TCM И ТРАНСМИССИЕЙ.
Измерьте сопротивление жгута проводов между
разъемом TCM и массой кузова.
Разъемы и клеммы
(B54) № 27 — Масса кузова:
Составляет ли величи-
на сопротивления
1 МОм или более?
Переходите к ша-
гу 4.
Устраните короткое
замыкание в жгуте
проводов между TCM
и разъемом трансмис-
сии.
4
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ TCM И ТРАНСМИССИЕЙ.
Измерьте сопротивление жгута проводов между
разъемом TCM и массой кузова.
Разъемы и клеммы
(B54) № 16 — Масса кузова:
Составляет ли величи-
на сопротивления
1 МОм или более?
Переходите к ша-
гу 5.
Устраните короткое
замыкание в жгуте
проводов между TCM
и разъемом трансмис-
сии, а также нена-
дежность контакта в
разъеме.
5
ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА СКОРОСТИ
АВТОМОБИЛЯ.
Измерьте сопротивление между клеммами ответ-
ной части разъема трансмиссии.
Разъемы и клеммы
(T4) № 14 — № 18:
Находится ли величина
сопротивления в диапа-
зоне 450 — 650 Ом?
Переходите к ша-
гу 6.
Замените передний
датчик скорости ав-
томобиля. <См. 4AT-
54, Передний датчик
скорости автомоби-
ля.>
6
ПРОВЕРКА ВХОДНОГО СИГНАЛА TCM ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR.
1) Подсоедините все разъемы.
2) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
3) Поднимите автомобиль на подъемнике.
4) Переведите выключатель зажигания в поло-
жение ON.
5) Включите Subaru Select Monitor.
6) Запустите двигатель.
7) Считайте данные скорости автомобиля при по-
мощи Subaru Select Monitor.
8) Сравните показания спидометра с показания-
ми Subaru Select Monitor.
9) Медленно повышайте скорость автомобиля до
60 км/ч (37 миль/ч).
ПРИМЕЧАНИЕ:
Разница скоростей переднего и заднего колес вы-
зывает срабатывание предупреждающей лампы
системы ABS или VDC, однако это не означает ка-
кой-либо неисправности. После завершения конт-
рольной диагностики AT, выполните процедуру
очистки памяти встроенной системы самодиаг-
ностики ABS или VDC. <См. ABS(diag)-26, Режим
очистки памяти.> <См. VDC(diag)-26, Режим очис-
тки памяти.>
Возрастают ли показа-
ния спидометра вместе
с ростом данных скоро-
сти переднего колеса
на Subaru Select
Monitor?
Даже если мигает
контрольная лам-
па температуры
ATF, в данное
время цепь в нор-
мальном состоя-
нии. Причиной
может быть вре-
менная потеря
контакта в разъ-
еме или жгуте
проводов. Отре-
монтируйте жгут
проводов цепи
переднего датчи-
ка скорости авто-
мобиля.
Переходите к шагу 7.
7
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Плохой контакт в цепи
переднего датчика ско-
рости автомобиля?
Устраните неис-
правность в кон-
такте.
Замените TCM. <См.
4AT-67, Блок управ-
ления трансмиссией
(TCM).>
Шаг
Проверка
Да
Нет
