4AT(diag)-14

Входные/выходные сигналы блока управления трансмиссии (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Масса заднего датчика
скорости автомобиля

(B54) № 15

Масса кузова

 —

0

Менее 1

Передний датчик скоро-
сти автомобиля

(B54) № 27

(B54) № 16

Скорость автомобиля 20 км/ч

(12 миль/ч)

1 или более

(Диапазон AC) 450 — 650

Автомобиль остановлен

0

Масса переднего датчи-
ка скорости автомобиля

(B54) № 16

Масса кузова

 —

0

 —

Датчик частоты враще-
ния турбины гидротран-
сформатора

(B54) № 1

(B54) № 2

Двигатель на холостых оборотах пос-

ле прогрева (Диапазон “D”)

0

450 — 650

Двигатель на холостых оборотах пос-

ле прогрева (Диапазон “N”)

1 или более

(Диапазон AC)

Масса датчика частоты
вращения турбины гид-
ротрансформатора

(B54) № 2

Масса кузова

 —

 —

 —

Сигнал частоты враще-
ния двигателя

(B55) № 11

Масса кузова

Выключатель зажигания в положении

ON

Менее 1

 —

Двигатель включен

5 или более

(Диапазон AC)

 —

Электромагнитный кла-
пан давления в магист-
рали

(B54) № 4

(B54) № 3

Выключатель зажигания в положении

ON

Диапазон “R” после прогрева двигателя

Дроссельная заслонка полностью за-

крыта

3,7 — 7,7

4,0 — 6,0

Выключатель зажигания в положении

ON

Диапазон “R” после прогрева двигателя

Дроссельная заслонка полностью от-

крыта

1,1 — 5,1

Масса электромагнит-
ного клапана давления
в магистрали

(B54) № 3

Масса кузова

 —

Менее 1

Менее 1

Электромагнитный кла-
пан блокировки

(B54) № 6

Масса кузова

Когда происходит блокировка.

10,5 или бо-

лее

2,0 — 4,5

Когда блокировка отключается.

Менее 1

Электромагнитный кла-
пан муфты передачи
крутящего момента

(B54) № 5

Масса кузова

С предохранителем, установленным

на переключатель FWD

Менее 1

2,0 — 4,5

С предохранителем, снятым с пере-

ключателя FWD (1-я передача)

2,0 — 3,0

Электромагнитный кла-
пан тормоза 2-4 передач

(B55) № 4

Масса кузова

Положение “P” или “N”

5,0 или более

2,0 — 4,5

2-я или 4-я передача

Менее 1

Электромагнитный кла-
пан муфты высших пе-
редач

(B55) № 6

Масса кузова

3-я или 4-я передача

Менее 1

2,0 — 4,5

Положение “P” или “N”

5,0 или более

Электромагнитный кла-
пан муфты низших пере-
дач

(B55) № 7

Масса кузова

1-я или 2-я передача

Менее 1

2,0 — 4,5

Положение “P” или “N”

5,0 или более

Электромагнитный кла-
пан низших передач и
заднего хода

(B55) № 5

Масса кузова

Кроме диапазона “1”

5,0 или более

2,0 — 4,5

Движение на 1-ой передаче в режиме

ручного управления (15 км/ч

(9,3 миль/ч) или более)

2,5 — 5,0

Проверка при замке зажигания в положении ON

Содержание

Измеряемая клемма

(Разъем и № клеммы)

Условия измерения

Напряжение

(В)

Сопротив-

ление (Ом)

Положитель-

ная клемма

Клемма массы

4AT(diag)-15

Входные/выходные сигналы блока управления трансмиссии (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Сигнал канала переда-
чи данных (Subaru
Select Monitor)

(B55) № 8

Масса кузова

 —

 —

 —

Сигнал линии связи
CAN (+)

(B54) № 17

Масса кузова

Выключатель зажигания в положении

ON

Импульсный

сигнал

 —

Сигнал линии связи
CAN (–)

(B54) № 18

Масса кузова

Выключатель зажигания в положении

ON

Импульсный

сигнал

 —

Выключатель передне-
го привода

(B55) № 10

Масса кузова

Без плавкого предохранителя

10,5 или более

 —

С плавким предохранителем

1 или менее

Цепь массы системы

(B55) № 20

Масса кузова

 —

0

Менее 1

(B55) № 21

Масса кузова

 —

0

Менее 1

(B55) № 22

Масса кузова

 —

0

Менее 1

(B55) № 23

Масса кузова

 —

0

Менее 1

Проверка при замке зажигания в положении ON

Содержание

Измеряемая клемма

(Разъем и № клеммы)

Условия измерения

Напряжение

(В)

Сопротив-

ление (Ом)

Положитель-

ная клемма

Клемма массы

4AT(diag)-16

Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

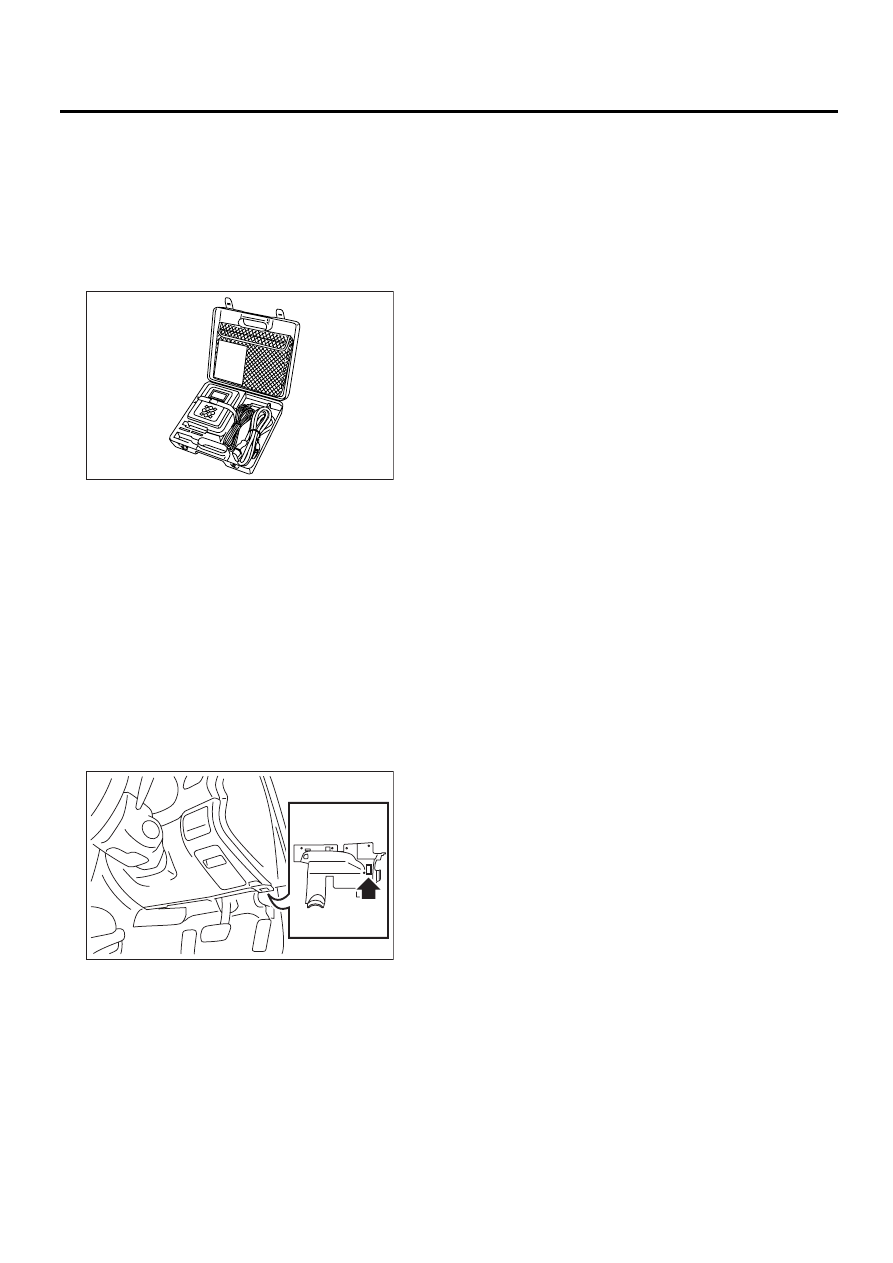

1) Подготовьте к работе комплект Subaru
Select Monitor. <См. 4AT(diag)-6, ПОДГОТОВКА
ИНСТРУМЕНТА, Общие сведения.>

2) Подготовьте Subaru Select Monitor с ПК.
3) Присоедините SDI (Subaru Diagnostic Inter-
face — интерфейс диагностики Subaru) к порту
USB ПК (предназначенному исключительно
для Subaru Select Monitor) при помощи кабеля
USB.

ПРИМЕЧАНИЕ:
Порт, предназначенный исключительно для
Subaru Select Monitor, соответствует порту USB,
использовавшемуся при установке Subaru
Select Monitor.
4) Подсоедините диагностический кабель к SDI.
5) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
6) Включите ПК.
7) Переведите выключатель зажигания в поло-
жение ON.
8) Запустите Приложение для ПК Subaru Select
Monitor.

9) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
10) В меню «System Selection Menu» (Меню вы-
бора систем), выберите {Transmission} (Транс-
миссия).
11) После появления информации о типе
трансмиссии, нажмите [OK].
12) В меню «Transmission Diagnosis» (Диагнос-
тика трансмиссии), выберите {DTC Display}
(Отображение КДН).
13) В меню «DTC Display» (Отображение КДН),
выберите {Temporary Code} (Временные коды)
или {Memory Code} (Сохраненные коды).

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры см. раздел "Приложение для ПК
Subaru Select Monitor".
• Для получения более подробной информа-
ции о КДН смотрите “Список кодов диагности-
ки неисправностей (КДН)”. <См. 4AT(diag)-30,
Список кодов диагностики неисправностей
(КДН).>

EN-05588

EN-02097

4AT(diag)-17

Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
2) В меню «System Selection Menu» (Меню выбора систем), выберите {Transmission} (Трансмиссия).
3) После появления информации о типе трансмиссии, нажмите [OK].
4) В меню «Transmission Diagnosis» (Диагностика трансмиссии), выберите {Current Data Display &
Save} (Отображение и сохранение текущих данных).
5) В меню «Current Data Display & Save» (Отображение и сохранение текущих данных), выберите
{Normal Measurement} (Обычные измерения).
6) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся требуемые данные.
• Перечень поддерживаемых данных приведен в следующей таблице.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры см. раздел "Приложение для ПК Subaru
Select Monitor".

Содержание

Сообщение на дисплее

Единицы измерения

Напряжение аккумулятора

Battery Voltage

В

Сигнал заднего датчика скорости автомобиля

Rear Wheel Speed

км/ч или миль/ч

Сигнал переднего датчика скорости автомобиля

Front Wheel Speed

км/ч или миль/ч

Сигнал частоты вращения двигателя

Engine Speed

об/мин

Сигнал температуры ATF

ATF Temp.

°C или °F

Включенная передача

Gear Position

 —

Коэффициент заполнения импульсов управления давлением в
магистрали

Line Pressure Duty Ratio

%

Коэффициент заполнения импульсов управления муфтой бло-
кировки

Lock Up Duty Ratio

%

Коэффициент заполнения импульсов управления муфтой пе-
редачи крутящего момента

Transfer Duty Ratio

%

Сигнал частоты вращения турбины гидротрансформатора

Turbine Revolution Speed

об/мин

Коэффициент заполнения импульсов управления тормозом 2-4
передач

Brake Clutch Duty Ratio

%

Коэффициент заполнения импульсов управления муфтой низ-
ших передач

Low Clutch Duty

%

Коэффициент заполнения импульсов управления муфтой вы-
сших передач

High Clutch Duty

%

Коэффициент заполнения импульсов управления тормозом
низших передач и заднего хода

L&R B Duty

%

Положение акселератора

Accel. Opening Angle

%

Сигнал переключателя FWD

FWD Switch

ВКЛ или ВЫКЛ

Сигнал выключателя стоп-сигналов

Stop Light Switch

ВКЛ или ВЫКЛ

Сигнал антиблокировочной системы тормозов

ABS signal

ВКЛ или ВЫКЛ

Сигнал диапазона парковки

P Range

ВКЛ или ВЫКЛ

Сигнал нейтрального положения

N Range

ВКЛ или ВЫКЛ

Сигнал диапазона заднего хода

R Range Signal

ВКЛ или ВЫКЛ

Сигнал диапазона движения вперед

D Range Signal

ВКЛ или ВЫКЛ

Выходной сигнал диагностической лампы AT

Diagnosis Lamp

ВКЛ или ВЫКЛ

Сигнал системы круиз-контроля

Cruise Control Signal

ВКЛ или ВЫКЛ

Предупреждающая лампа AT OIL TEMP (температуры масла в
автоматической трансмиссии)

ATF Temperature Lamp

ВКЛ или ВЫКЛ

Сигнал переключения на высшую передачу

Up Switch

ВКЛ или ВЫКЛ

Сигнал переключения на низшую передачу

Down Switch

ВКЛ или ВЫКЛ

Сигнал режима переключения SPORT

Tiptronic Mode Switch

ВКЛ или ВЫКЛ
