Subaru Legacy (2008 год). Руководство - часть 508

EN(H6DO)(diag)-64

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15) Нажатие клавиши [End] (Конец) завершает
режим принудительной проверки работоспо-
собности клапана. На экране дисплея снова
появится меню «Actuator ON/OFF Operation»
(Включение/выключение приводов).
• Перечень поддерживаемых данных приве-
ден в следующей таблице.

ПРИМЕЧАНИЕ:

• Данные, указанные ниже, будут отражены
на дисплее, но недоступны.

• За более подробной информацией о по-
рядке работы обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

Описание

Показания дисплея

Принудительная проверка реле
топливного насоса

Fuel Pump Relay

Принудительная проверка рабо-
ты электромагнитного клапана
управления продувкой адсорбера

CPC Solenoid Valve

Принудительная проверка реле
вентилятора радиатора

Radiator Fan Relay

Принудительная проверка реле
кондиционера

A/C Compressor
Relay

Показания дисплея

EGR Solenoid Valve

ASV Solenoid Valve

PCV Solenoid Valve

Vent. Solenoid Valve

FICD Solenoid

Pressure Switching Sol.1

Pressure Switching Sol.2

AAI Solenoid Valve

Tank Sensor Cntl Valve

Turbocharger Wastegate Solenoid

EXH. Bypass Control Permit Flag

Secondary Air Combi Valve 1

EN(H6DO)(diag)-65

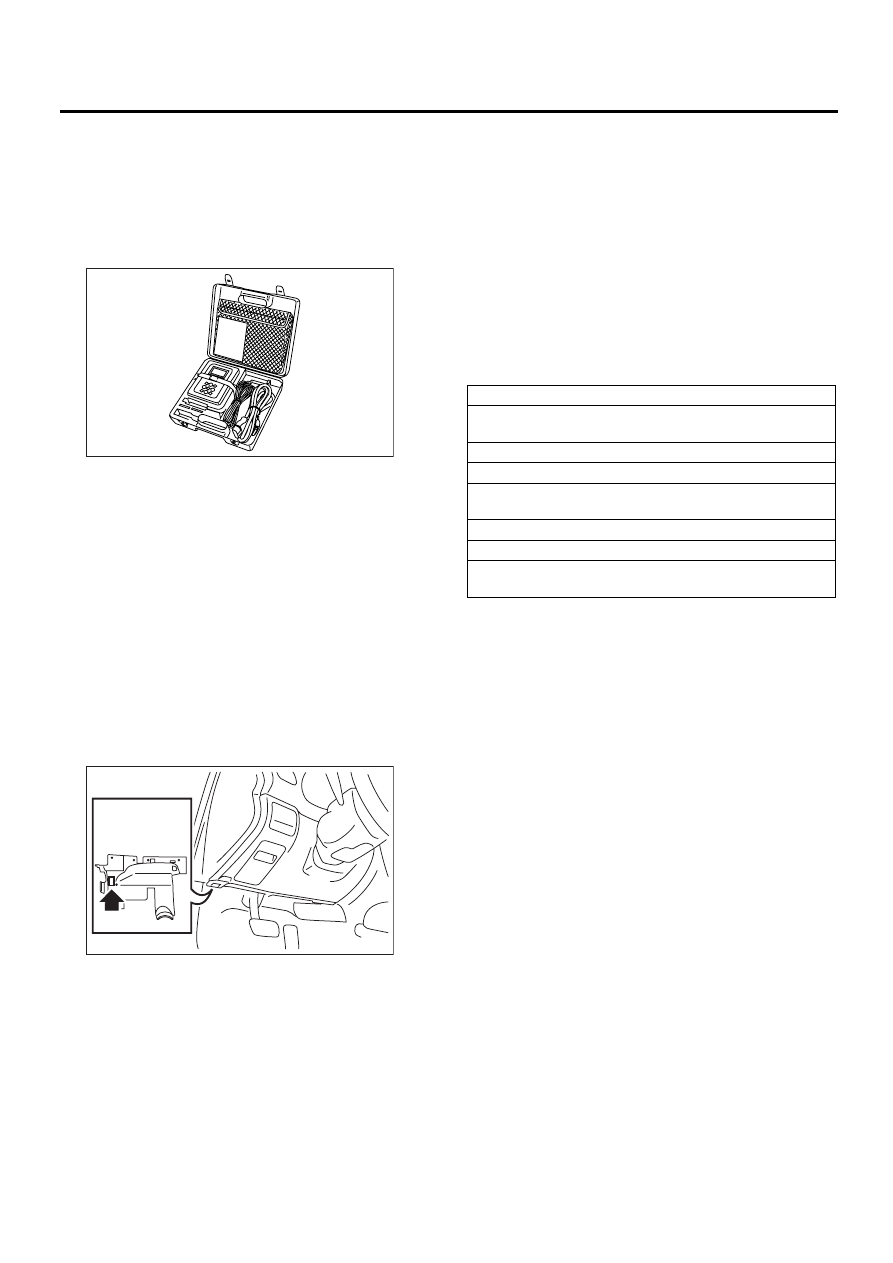

Режим проверки работоспособности систем

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15.Режим проверки

работоспособности систем

A: ПОРЯДОК РАБОТЫ

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H6DO)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface — Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Подключите диагностический кабель к SDI.
5) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru
Select Monitor и универсального сканера.
6) Запустите персональный компьютер.
7) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.

8) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
9) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
10) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Подтверждение).
11) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работоспособ-
ности систем).
12) На дисплее отобразятся следующие эле-
менты.

1. УПРАВЛЕНИЕ ТОПЛИВНЫМ
НАСОСОМ (ОПЕРАЦИЯ ВЫКЛЮЧЕНИЯ)

ОСТОРОЖНО:
После выполнения процедуры проверки ра-
ботоспособности систем, выполните проце-
дуру очистки памяти
<См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
1) На экране «System operation check mode»
(Режим проверки работоспособности систем)
выберите пункт {Fuel Pump Control} (Управле-
ние топливным насосом).
2) На экране «Fuel Pump Control» (Управление
топливным насосом) выберите пункт {OFF
Operation} (Операция выключения).
3) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Подтверждение).
4) Чтобы завершить операцию выключения,
нажмите клавишу [Cancel] (Отмена). Система
вернется к дисплею «Fuel Pump Control» (Уп-
равление топливным насосом).

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

EN-05588

EN-02533

Показания дисплея

Actuator ON/OFF Operation (Включение/выключение
приводов)

Immobilizer System (Система иммобилайзера)

Fuel Pump Control (Управление топливным насосом)

Fixed Idle Ignition Timing (Фиксированный угол опереже-
ния зажигания на холостом ходу)

Idle Speed Control (Управление холостыми оборотами)

Injector Control (Управление инжектором)

EGR Valve Control (Управление клапаном рециркуляции
выхлопных газов)

EN(H6DO)(diag)-66

Режим проверки работоспособности систем

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. УПРАВЛЕНИЕ ТОПЛИВНЫМ
НАСОСОМ (ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ)

ОСТОРОЖНО:
После выполнения процедуры проверки ра-
ботоспособности систем, выполните проце-
дуру очистки памяти
<См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
1) На экране «System operation check mode»
(Режим проверки работоспособности систем)
выберите пункт {Fuel Pump Control} (Управле-
ние топливным насосом).
2) На экране «Fuel Pump Control» (Управление
топливным насосом) выберите пункт {ON/OFF
Operation} (Операция включения/выключения).
3) При появлении сообщения «Turn Ignition
Switch ON with Engine Stalled» (Переведите вы-
ключатель зажигания в положение ON при за-
глушенном двигателе), переведите выключа-
тель зажигания в положение ON и нажмите
клавишу [OK] (Подтверждение).
4) Чтобы завершить операцию включения/вы-
ключения, нажмите клавишу [Cancel] (Отмена).
Система вернется к дисплею «Fuel Pump
Control» (Управление топливным насосом).

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

3. ФИКСИРОВАННЫЙ УГОЛ
ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ
НА ХОЛОСТОМ ХОДУ

ОСТОРОЖНО:
После выполнения процедуры проверки ра-
ботоспособности систем, выполните проце-
дуру очистки памяти
<См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
систем) выберите {Idling Ignition Timing Fixed}
(Фиксированный угол опережения зажигания
на холостом ходу).
2) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Подтверждение).

3) Для завершения операции фиксирования уг-
ла опережения зажигания на холостом ходу на-
жмите клавишу [Cancel] (Отмена). Система
вернется к дисплею «System Operation Check
Mode» (Режим проверки работы систем).

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

4. УПРАВЛЕНИЕ ОБОРОТАМИ
ДВИГАТЕЛЯ НА ХОЛОСТОМ ХОДУ

ОСТОРОЖНО:
После выполнения процедуры проверки ра-
ботоспособности систем, выполните проце-
дуру очистки памяти
<См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
систем) выберите {Idle Speed Control} (Управле-
ние холостыми оборотами).
2) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Подтверждение).
3) На дисплее «Idle Speed Control» (Управление
холостыми оборотами), чтобы изменить уста-
новки, нажмите клавишу [

] или [

], а затем

нажмите клавишу [OK] (Подтверждение).
Установки можно менять в диапазоне 500 —
2000 об/мин с шагом 50 об/мин. Однако, реаль-
но устанавливаемые обороты двигателя будут
зависеть от автомобиля или дополнительной
нагрузки двигателя.
4) Для завершения операции управления хо-
лостыми оборотами нажмите клавишу [Cancel]
(Отмена). Система вернется к дисплею
«System Operation Check Mode» (Режим про-
верки работы систем).

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

EN(H6DO)(diag)-67

Режим проверки работоспособности систем

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5. УПРАВЛЕНИЕ ИНЖЕКТОРОМ
(РЕЖИМ ОСТАНОВКИ ВПРЫСКА)

ОСТОРОЖНО:
После выполнения процедуры проверки ра-
ботоспособности систем, выполните проце-
дуру очистки памяти
<См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
1) На экране «System operation check mode»
(Режим проверки работоспособности систем)
выберите пункт {Injector Control} (Управление
инжектором).
2) На экране «Injector Control» (Управление ин-
жектором) выберите {Injection Stop Mode} (Ре-
жим остановки впрыска).
3) На экране «Injector Stop Mode» (Режим оста-
новки впрыска) выберите номер нужного ин-
жектора и нажмите клавишу [OK] (Подтверж-
дение).
4) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Подтверждение).
5) Для возврата к экрану «Injection Stop Mode»
(Режим остановки впрыска), нажмите клавишу
[Cancel] (Отмена).
6) Для завершения работы в режиме «Injector
Stop Mode» (Режим остановки впрыска), на эк-
ране «Injector Stop Mode» (Режим остановки
впрыска) нажмите клавишу [Return] (Возврат).
Система вернется к дисплею «Injector Control»
(Управление инжектором).

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

6. УПРАВЛЕНИЕ ИНЖЕКТОРОМ
(УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА)

ОСТОРОЖНО:
После выполнения процедуры проверки ра-
ботоспособности систем, выполните проце-
дуру очистки памяти
<См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
1) На экране «System operation check mode»
(Режим проверки работоспособности систем)
выберите пункт {Injector Control} (Управление
инжектором).
2) На экране «Injector Control» (Управление ин-
жектором) выберите {Injection Quantity Control}
(Управление объемом впрыска).
3) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Подтверждение).

4) На экране «Injection Quantity Control» (Управ-
ление объемом впрыска), чтобы изменить уста-
новки, нажмите клавишу [

] или [

], затем на-

жмите клавишу [OK] (Подтверждение).
Установки могут изменяться в диапазоне 0 —
20% с шагом 1%.
5) Для завершения операции управления объ-
емом впрыска нажмите клавишу [Cancel] (От-
мена). Система вернется к дисплею «Injector
Control» (Управление инжектором).

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

7. УПРАВЛЕНИЕ КЛАПАНОМ
РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ

ОСТОРОЖНО:
После выполнения процедуры проверки ра-
ботоспособности систем, выполните проце-
дуру очистки памяти
<См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
1) На экране «System operation check mode»
(Режим проверки работоспособности систем)
выберите пункт {EGR Valve Control} (Управле-
ние клапаном рециркуляции выхлопных газов).
2) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Подтверждение).
3) На экране «EGR Valve Quantity Control» (Уп-
равление клапаном рециркуляции выхлопных
газов), чтобы изменить установки, нажмите
клавишу [

] или [

], затем нажмите клавишу

[OK] (Подтверждение).
Установки могут изменяться на 1 ШАГ. Однако,
реально устанавливаемое число ШАГОВ будет
зависеть от автомобиля.
4) Для завершения операции управления кла-
паном рециркуляции выхлопных газов нажми-
те клавишу [Cancel] (Отмена). Система вернет-
ся к дисплею «System Operation Check Mode»
(Режим проверки работы систем).

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.
