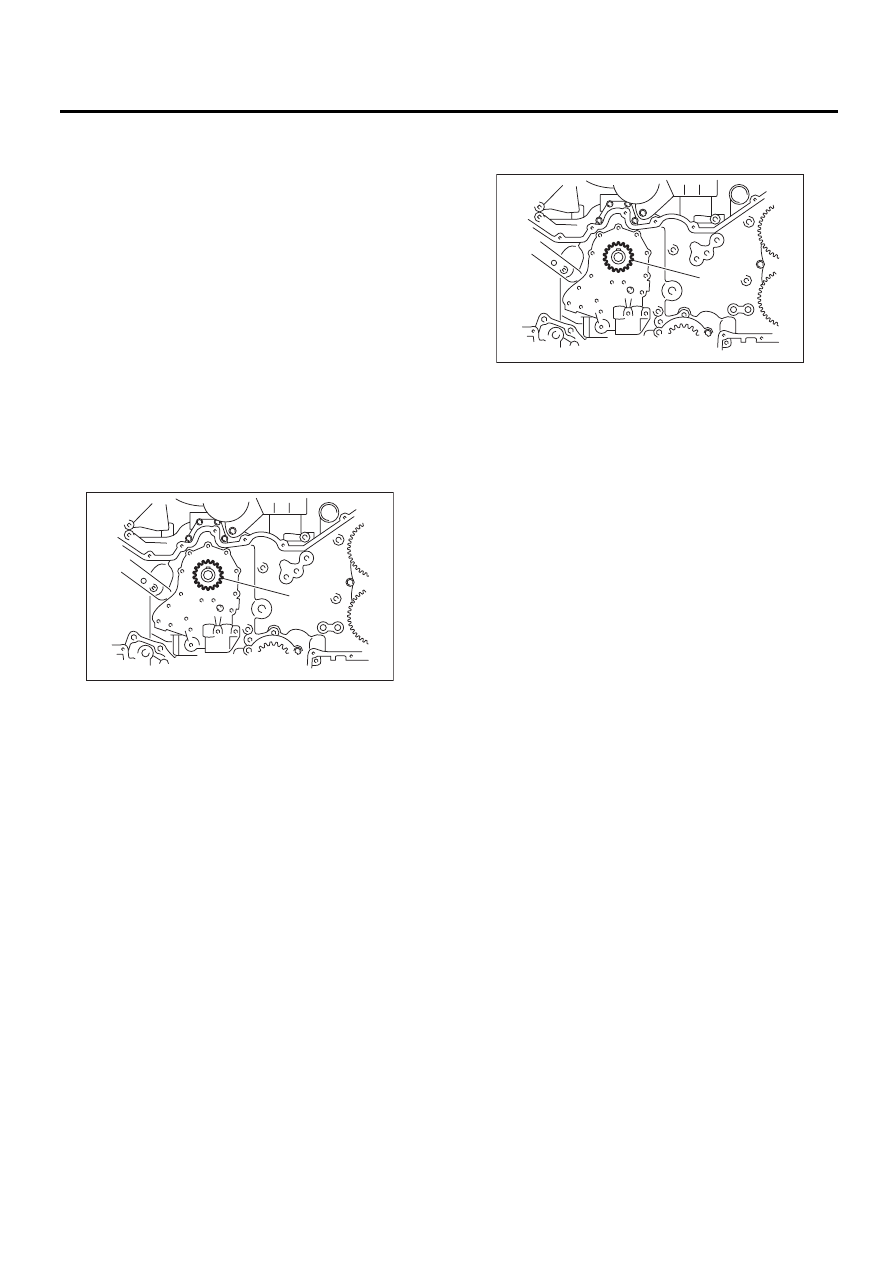

ME(H6DO)-52

Звездочка коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

17.Звездочка коленчатого

вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H6DO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите переднюю крышку цепи.
<См. ME(H6DO)-44, СНЯТИЕ, Передняя крыш-
ка цепи.>
4) Снимите узел цепи ГРМ. <См. ME(H6DO)-46,
СНЯТИЕ, Узел цепи ГРМ.>
5) Снимите звездочку коленчатого вала (А).

B: УСТАНОВКА

1) Установите звездочку коленчатого вала (А).

2) Установите узел цепи ГРМ. <См. ME(H6DO)-
47, УСТАНОВКА, Узел цепи ГРМ.>
3) Установите переднюю крышку цепи.
<См. ME(H6DO)-44, УСТАНОВКА, Передняя
крышка цепи.>
4) Установите шкив коленчатого вала.
<См. ME(H6DO)-43, УСТАНОВКА, Шкив колен-
чатого вала.>
5) Установите клиновидные ремни.
<См. ME(H6DO)-42, УСТАНОВКА, Клиновид-
ный ремень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки коленчатого ва-
ла на предмет чрезмерного износа и царапин.
2) Убедитесь, что между звездочкой коленча-
того вала и шпонкой нет люфта.

(A)

ME-02047

(A)

ME-02047

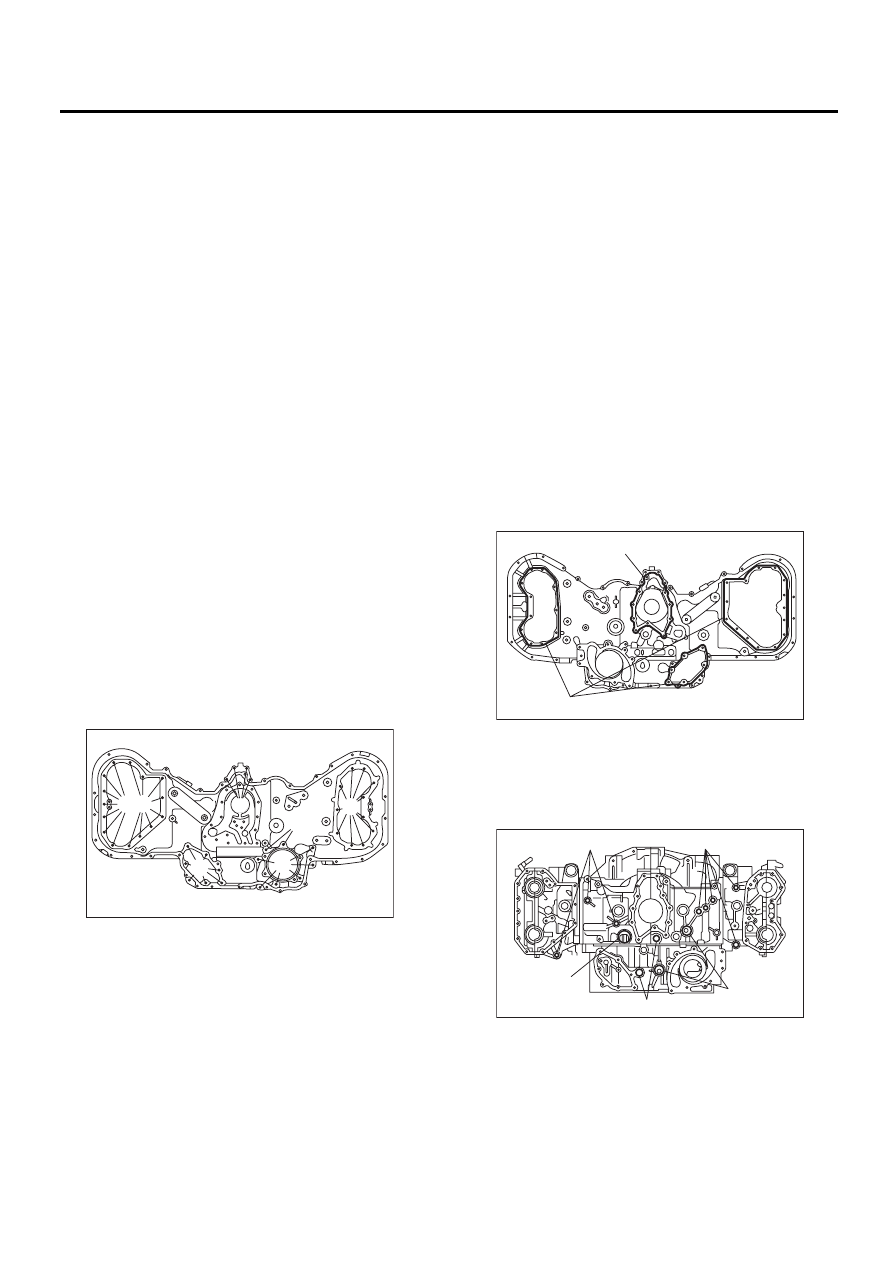

ME(H6DO)-53

Задняя крышка цепи

МЕХАНИЧЕСКАЯ ЧАСТЬ

18.Задняя крышка цепи

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H6DO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите переднюю крышку цепи.
<См. ME(H6DO)-44, СНЯТИЕ, Передняя крыш-
ка цепи.>
4) Снимите цепь ГРМ. <См. ME(H6DO)-46, СНЯ-
ТИЕ, Узел цепи ГРМ.>
5) Снимите звездочку распределительного ва-
ла. <См. ME(H6DO)-51, СНЯТИЕ, Звездочка
распределительного вала.>
6) Снимите звездочку коленчатого вала. <См.
ME(H6DO)-52, СНЯТИЕ, Звездочка коленчато-
го вала.>
7) Снимите масляный насос. <См. LU(H6DO)-8,
СНЯТИЕ, Масляный насос.>
8) Снимите водяной насос. <См. CO(H6DO)-14,
СНЯТИЕ, Водяной насос.>
9) Снимите заднюю крышку цепи.

ПРИМЕЧАНИЕ:
Существует 7 различных размеров установоч-
ных болтов Во избежание путаницы, храните
эти болты в отдельных емкостях.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
При замене задней крышки цепи, необходимо
выбрать ее размер. <См. LU(H6DO)-9, ПРО-
ВЕРКА, Масляный насос.>
1) Снимите использованный прокладочный
герметик с сопряженной поверхности и обез-
жирьте ее.
2) Нанесите прокладочный герметик на сопря-
женную поверхность задней крышки цепи.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Диаметр наносимого прокладочного герме-
тика:

(A) 1,0

±

0,5 мм (0,039

±

0,020 дюйма)

(B) 3,0

±

1,0 мм (0,118

±

0,039 дюйма)

3) Установите уплотнительное кольцо.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Не устанавливайте уплотнительное кольцо в
несоответствующее место.

(A) M6

×

 14

(B) M6

×

 18 (Серебристый)

(C) M6

×

 30

(D) M6

×

 18

(E) M8

×

 40

(F) M8

×

 30

(G) M6

×

 22

(F)

(C)

(D)

(E)

(G)

(A)(B)

ME-02048

(A) 14,2

×

 1,9

(B) 19,2

×

 2,4

(C) 25

×

 2

(D) 31,2

×

 1,9

(A)

(B)

ME-02049

(B)

(D)

(C)

(A)

(A)

ME-02457

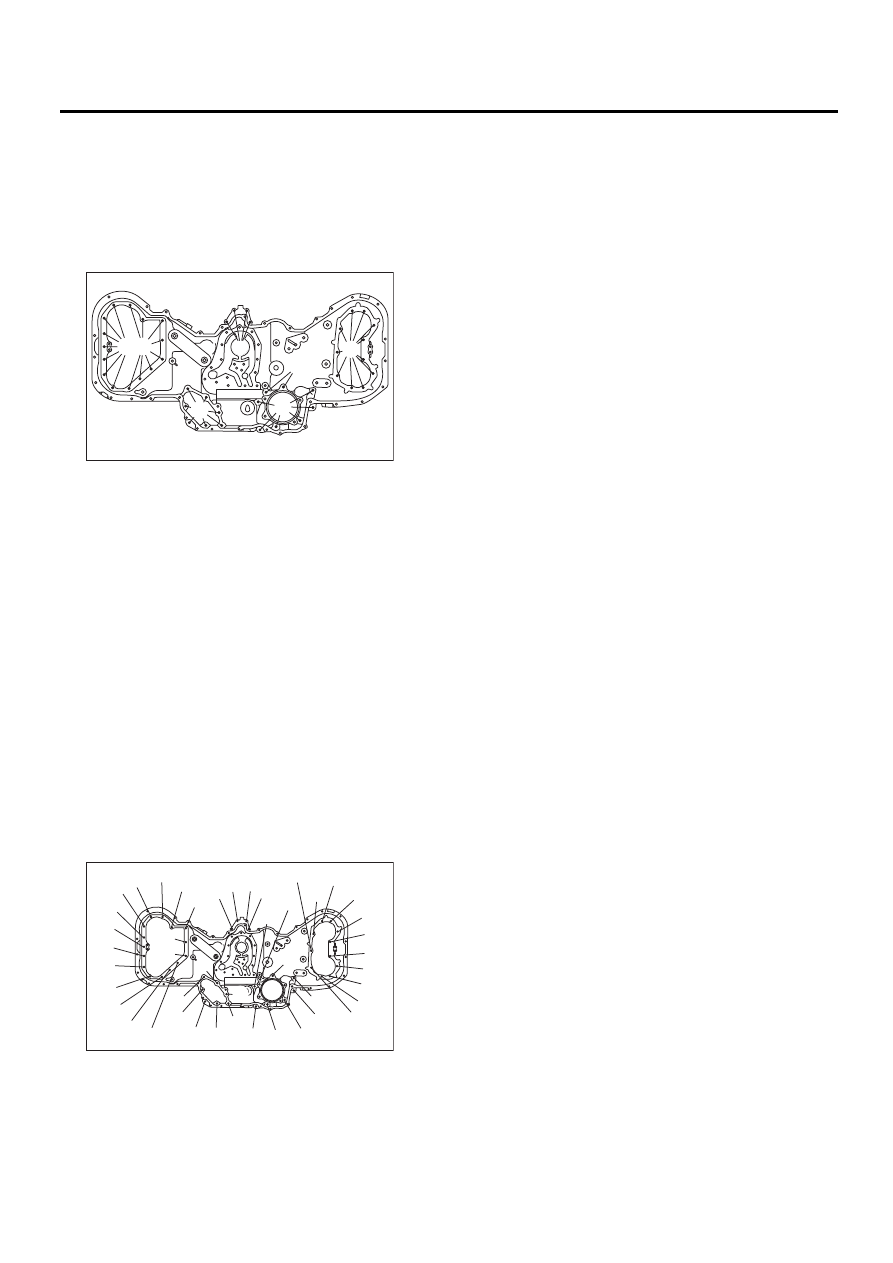

ME(H6DO)-54

Задняя крышка цепи

МЕХАНИЧЕСКАЯ ЧАСТЬ

4) Установите прокладку водяного насоса.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.
5) Временно затяните заднюю крышку цепи.

ПРИМЕЧАНИЕ:
Не устанавливайте болты в несоответствую-
щих местах.

6) Затяните болты в порядке номеров, указан-
ном на рисунке.

Момент затяжки:

(1) — (11): 9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)
(12) — (19): 20 Нм
(2,0 кгс-м, 14,8 фунт-сила-фут)
(20) — (30): 9 Нм
(0,9 кгс-м, 6,6 фунт-сила-фут)
(31) — (38): 12 Нм
(1,2 кгс-м, 8,9 фунт-сила-фут)
(39) — (45): 9 Нм
(0,9 кгс-м, 6,6 фунт-сила-фут)

7) Установите водяной насос.
<См. CO(H6DO)-14, УСТАНОВКА, Водяной на-
сос.>
8) Установите масляный насос.
<См. LU(H6DO)-8, УСТАНОВКА, Масляный на-
сос.>
9) Установите звездочку коленчатого вала.
<См. ME(H6DO)-52, УСТАНОВКА, Звездочка
коленчатого вала.>
10) Установите звездочку распределительного
вала. <См. ME(H6DO)-51, УСТАНОВКА, Звез-
дочка распределительного вала.>
11) Установите цепь ГРМ. <См. ME(H6DO)-47,
УСТАНОВКА, Узел цепи ГРМ.>
12) Установите переднюю крышку цепи.
<См. ME(H6DO)-44, УСТАНОВКА, Передняя
крышка цепи.>
13) Установите шкив коленчатого вала.
<См. ME(H6DO)-43, УСТАНОВКА, Шкив колен-
чатого вала.>
14) Установите клиновидные ремни.
<См. ME(H6DO)-42, УСТАНОВКА, Клиновид-
ный ремень.>

(A) M6

×

 14

(B) M6

×

 18 (Серебристый)

(C) M6

×

 30

(D) M6

×

 18

(E) M8

×

 40

(F) M8

×

 30

(G) M6

×

 22

(F)

(C)

(D)

(E)

(G)

(A)(B)

ME-02048

(15)

(14)

(26)

(27)

(13)

(25)

(24)

(23)

(22)

(21)

(20)

(16)

(17)

(12)

(19)

(30)

(18)

(4)

(3)

(2)

(1)

(33)

(8)

(9)

(10)

(11)

(32)

(31)

(45)

(44)

(43)

(42)

(41)

(40)

(39)

(38)

(37)

(36)

(5)

(6)

(7)

(29)

(28)

(35)

(34)

ME-02051

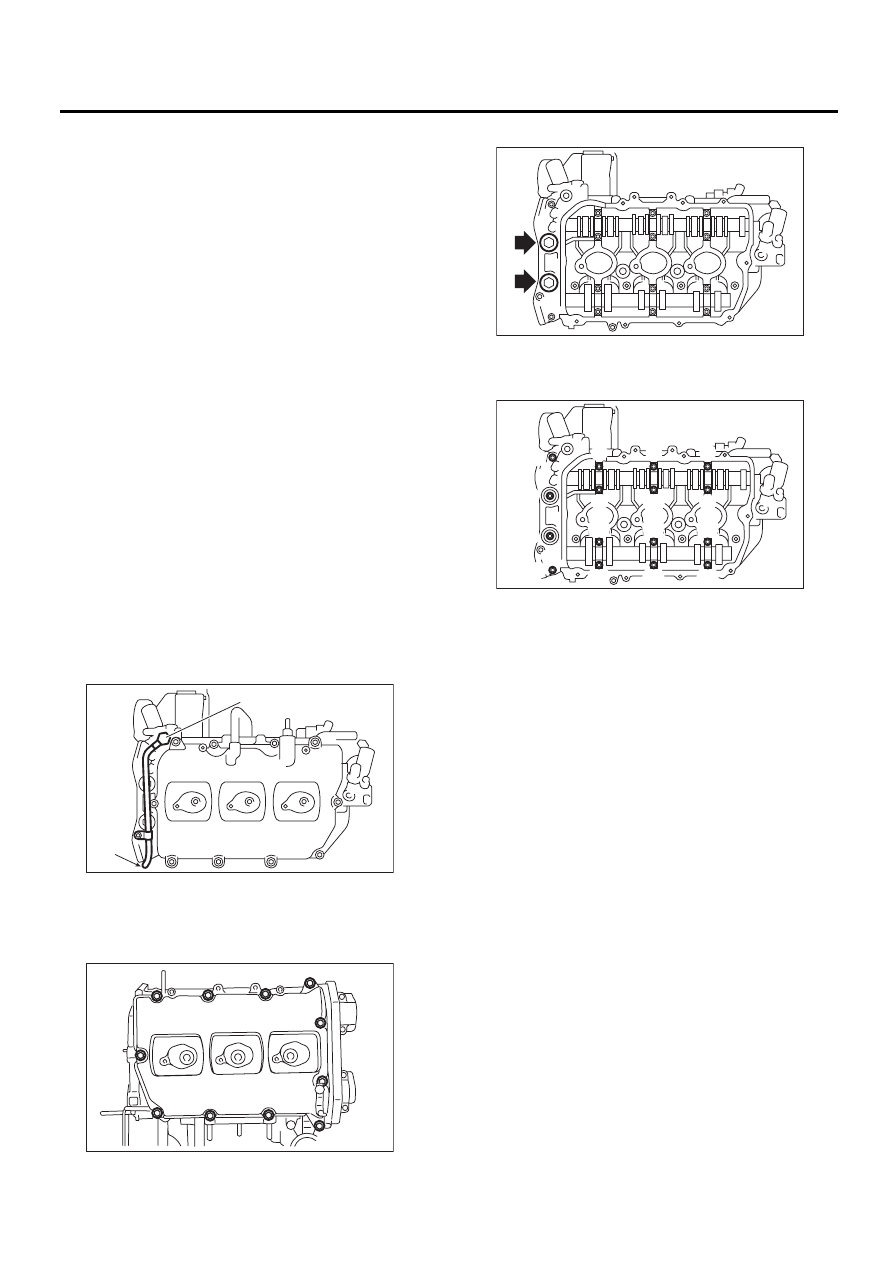

ME(H6DO)-55

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

19.Распределительный вал

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
Подготовительные процедуры приведены в
разделе “Клапанный зазор”.
<См. ME(H6DO)-28, Клапанный зазор.>
1) Снимите клиновидные ремни.
<См. ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H6DO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите переднюю крышку цепи.
<См. ME(H6DO)-44, СНЯТИЕ, Передняя крыш-
ка цепи.>
4) Снимите узел цепи ГРМ. <См. ME(H6DO)-46,
СНЯТИЕ, Узел цепи ГРМ.>
5) Снимите звездочку распределительного ва-
ла. <См. ME(H6DO)-51, СНЯТИЕ, Звездочка
распределительного вала.>
6) Снимите звездочку коленчатого вала.
<См. ME(H6DO)-52, СНЯТИЕ, Звездочка ко-
ленчатого вала.>
7) Снимите заднюю крышку цепи.
<См. ME(H6DO)-53, СНЯТИЕ, Задняя крышка
цепи.>
8) Отсоедините масляную трубку.

9) Снимите клапанную крышку (левую).

10) Снимите заглушки (левые).

11) В равной степени ослабьте болты крышки
распределительного вала, понемногу за раз, в
алфавитном порядке, как показано на рисунке.

12) Снимите крышки распределительного вала
и распределительный вал (левый).

ПРИМЕЧАНИЕ:
Разложите крышки распределительных валов
по порядку, так, чтобы их можно было устано-
вить в изначальном положении.
13) Аналогично снимите распределительные
валы (правые) и связанные с ними детали.

B: УСТАНОВКА

1) Нанесите моторное масло на шейки распре-
делительного вала, и установите распредели-
тельный вал.
2) Установите крышку распределительного ва-
ла.

(1) Нанесите немного прокладочного герме-
тика на обратную сторону передней крыш-
ки распределительного вала, как показано
на рисунке.

ОСТОРОЖНО:
Не наносите слишком много прокладочного
герметика. Нанесение избыточного коли-
чества может привести к попаданию излиш-
ков прокладочного герметика на шейку рас-
пределительного вала и к заклиниванию
двигателя.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

(A) Штуцер-болт без фильтра (без выступа)

(B) Штуцер-болт с фильтром (с выступом)

(A)

(B)

ME-02513

ME-00529

ME-02055

(1)

(2)

(8)

(7)

(9)

(3)

(4)

(5)

(6)

(10)

(11)

(13)

(14)

(12)

(15)

(16)

ME-02054
