EC(H6DO)-8

Двухходовой клапан

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

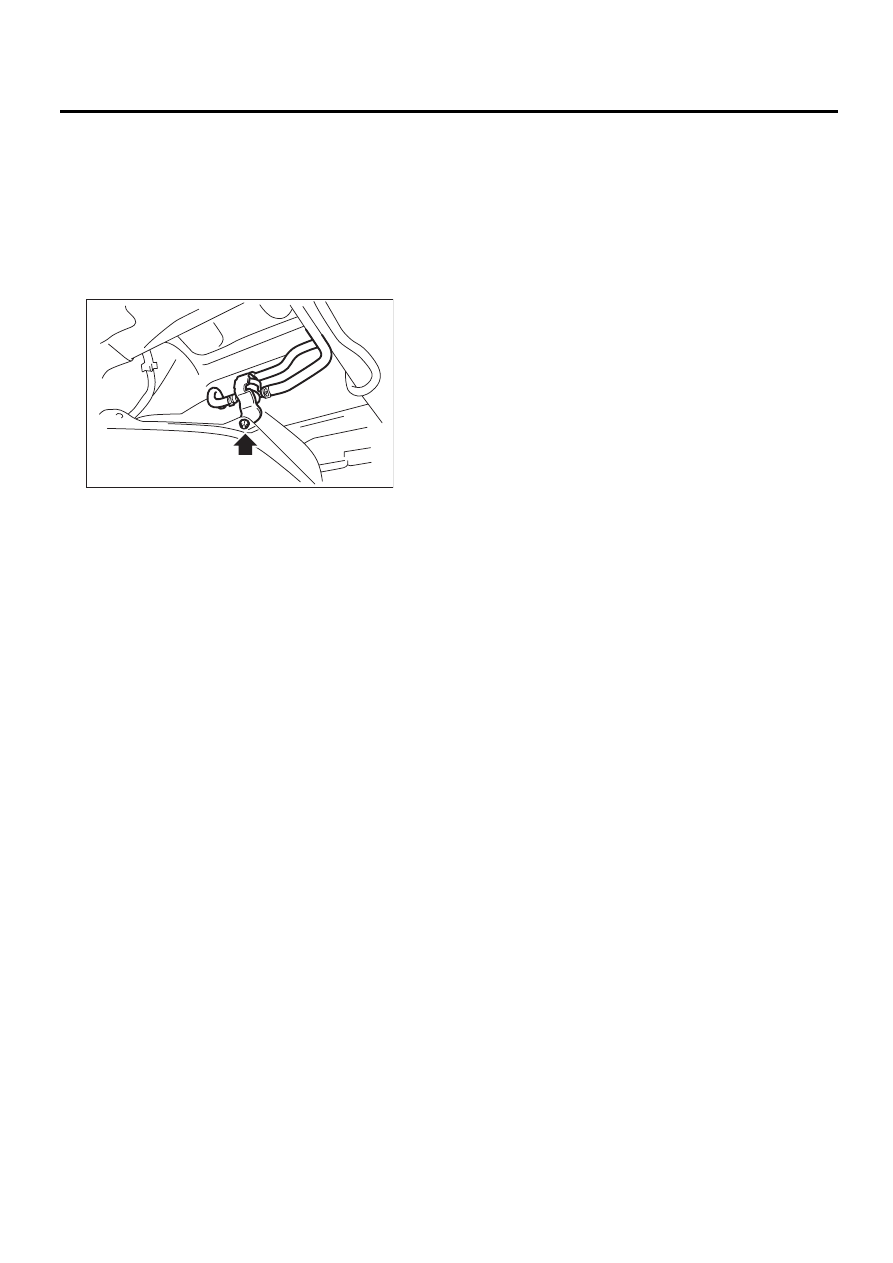

7. Двухходовой клапан

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отсоедините шланг отвода паров топлива от
двухходового клапана.
4) Снимите двухходовой клапан с кузова вмес-
те с кронштейном.

5) Снимите двухходовой клапан с кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-00221

EC(H6DO)-9

Клапан системы вентиляции картера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

8. Клапан системы

вентиляции картера

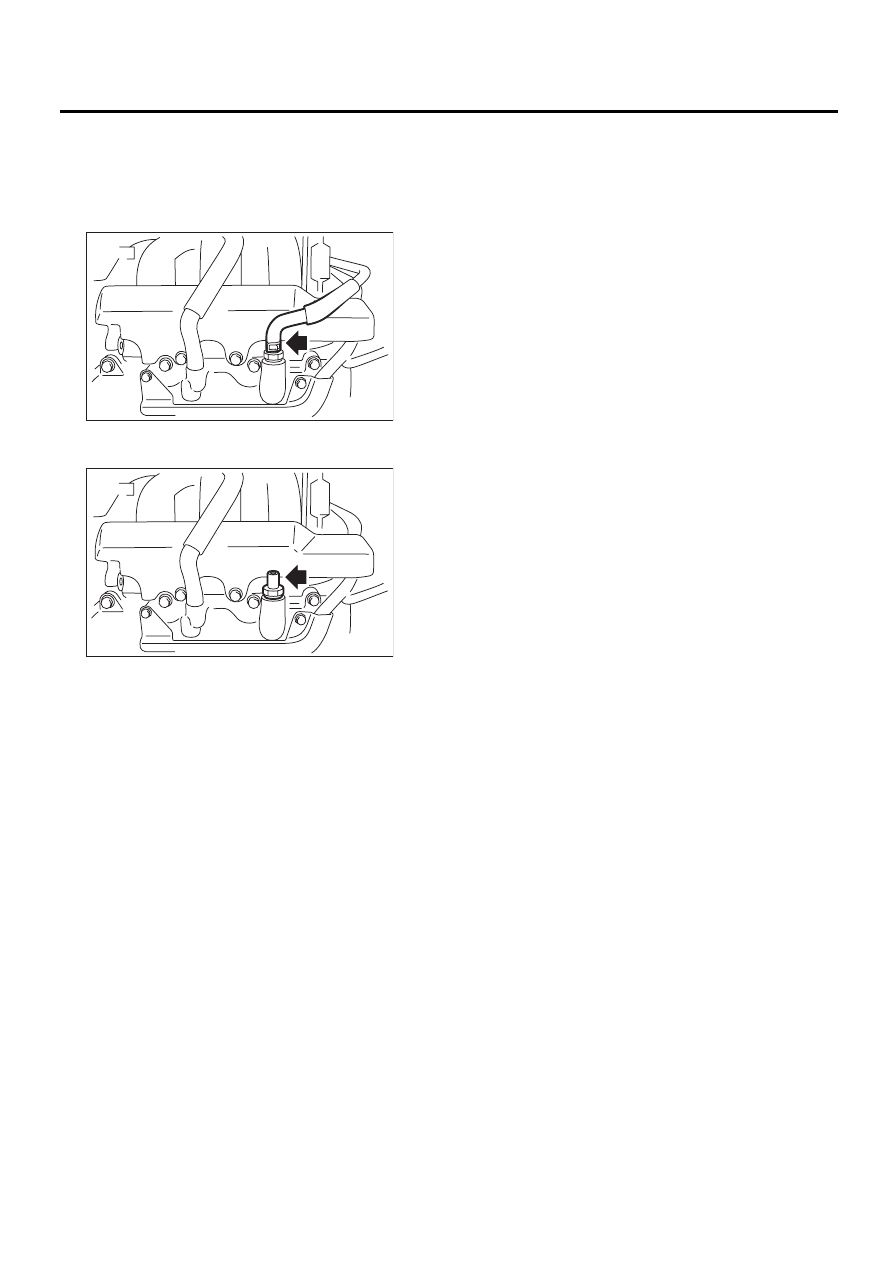

A: СНЯТИЕ

1) Отсоедините шланг вентиляции картера.

2) Снимите клапан вентиляции картера с кла-
панной крышки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите на резьбу болта клапана системы
вентиляции картера прокладочный герметик.

Прокладочный герметик:

THREE BOND 1141 (Деталь № 004403006)
или эквивалентный

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

EC-02202

EC-02203
