FU(H6DO)-54

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, ра-
боту необходимо выполнять после слива
топлива.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса. <См.
FU(H6DO)-52, СНЯТИЕ, Топливный насос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Снимите датчик уровня топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

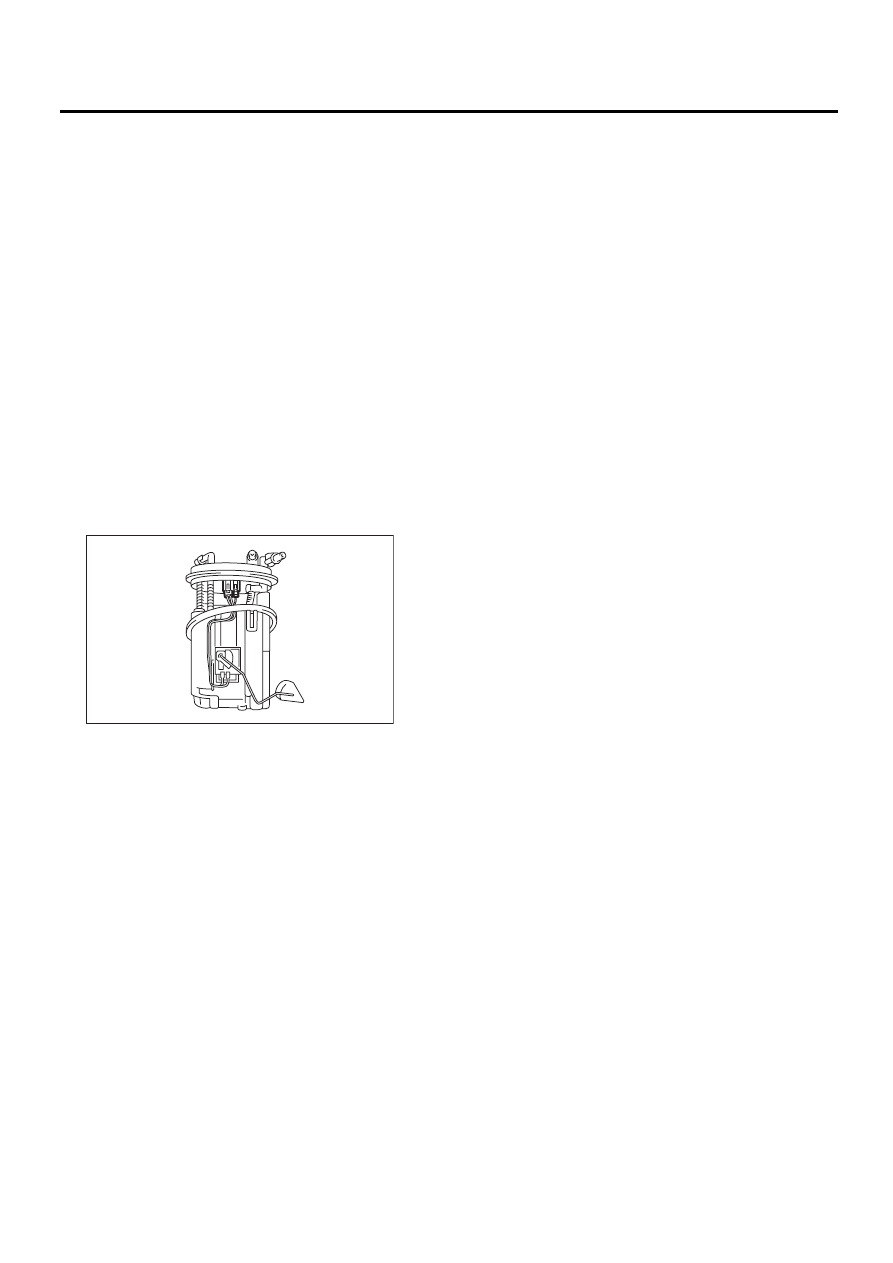

FU-01142

FU(H6DO)-55

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

29.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, ра-
боту необходимо выполнять после слива
топлива.
1) Снимите давление в топливной системе.
<См. FU(H6DO)-42, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H6DO)-42, СЛИВ
ТОПЛИВА (ПРИ ПОМОЩИ SUBARU SELECT
MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

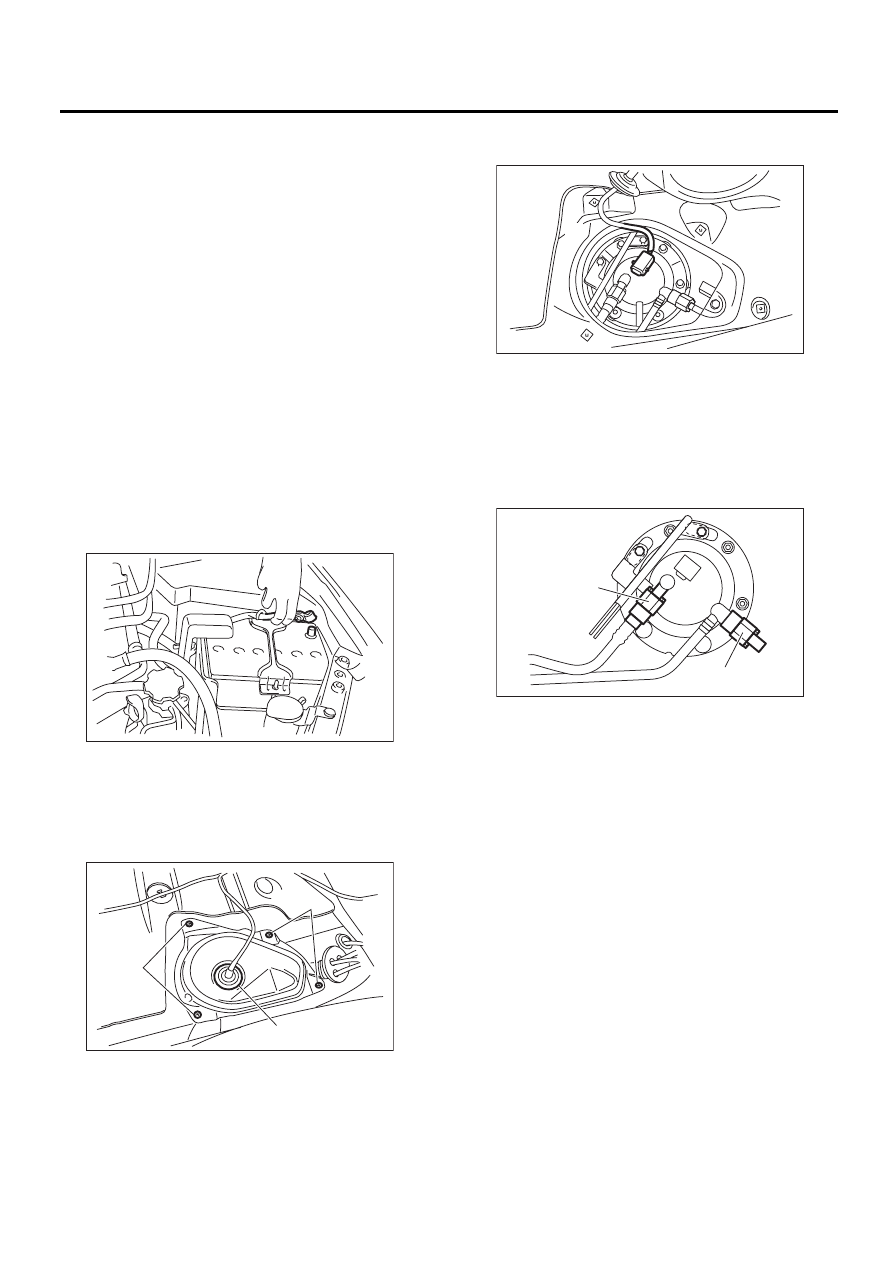

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от вспомогательного
датчика уровня топлива.

7) Отсоедините быстроразъемный соедини-
тель, а затем отсоедините шланг подачи топли-
ва и шланг струйного насоса. <См. FU(H6DO)-
59, СНЯТИЕ, Магистрали подачи и отвода па-
ров топлива.>
8) Отверните гайки и болты, которые крепят
вспомогательный датчик уровня топлива к топ-
ливному баку.

9) Снимите вспомогательный датчик уровня
топлива.

IN-00203

FU-01126

(B)

(A)

(A)

(A) Шланг струйного насоса

(B) Шланг подачи топлива

FU-03010

(B)

(A)

FU-02673

FU(H6DO)-56

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.

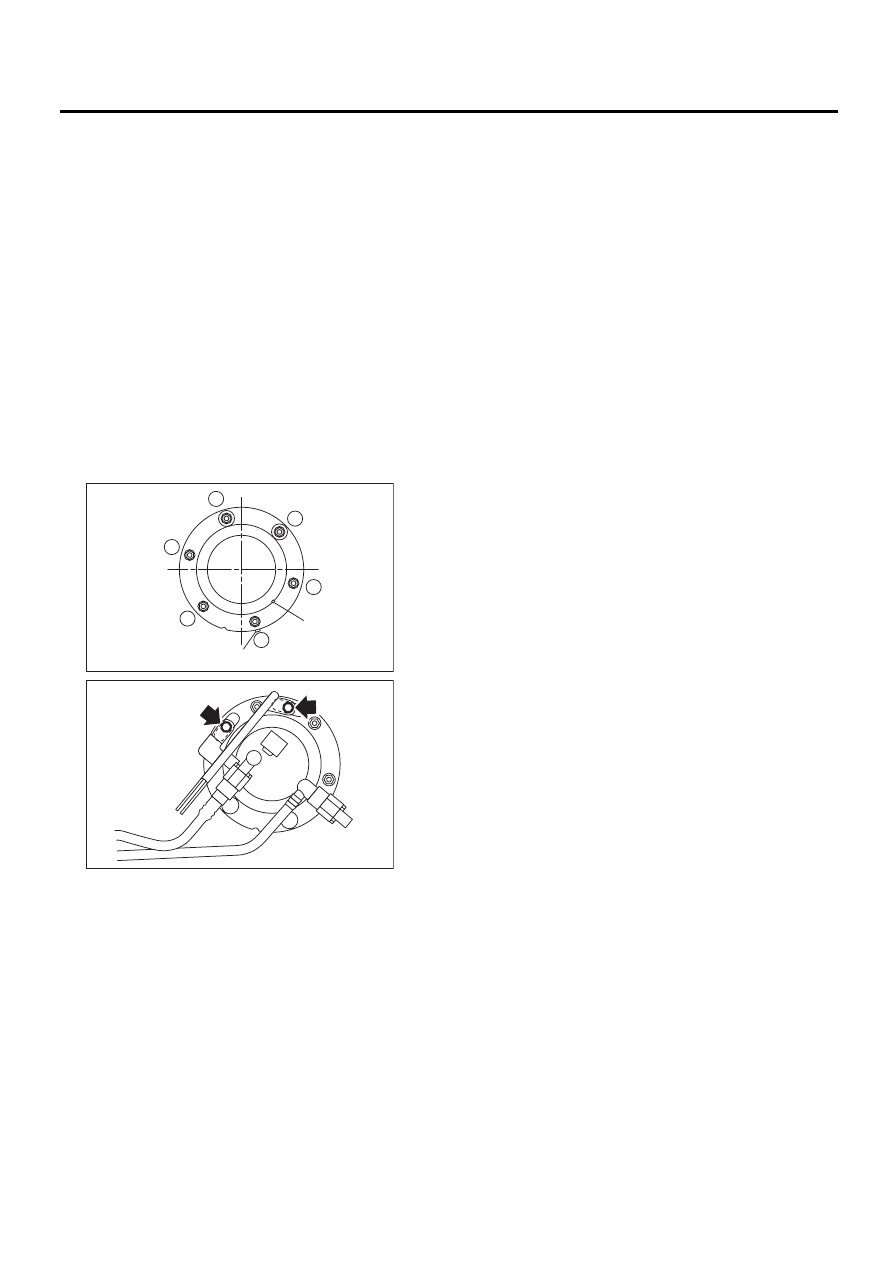

• Установите выступ прокладки (A) в положе-
ние, показанное на рисунке.
• Совместите выступ (B) датчика подуровня
топлива с вырезом в верхней пластине датчи-
ка подуровня топлива.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-02836

1

6

5

2

4

3

(B)

(A)

FU-02674

FU(H6DO)-57

Топливный фильтр

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

30.Топливный фильтр

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Топливный фильтр составляет единый узел с
топливным насосом. Обратитесь к разделу
“Топливный насос”, в котором приведены про-
цедуры снятия и установки.
<См. FU(H6DO)-52, СНЯТИЕ, Топливный насос.>
 <См. FU(H6DO)-53, УСТАНОВКА, Топливный
насос.>
