FU(H6DO)-18

Впускной коллектор

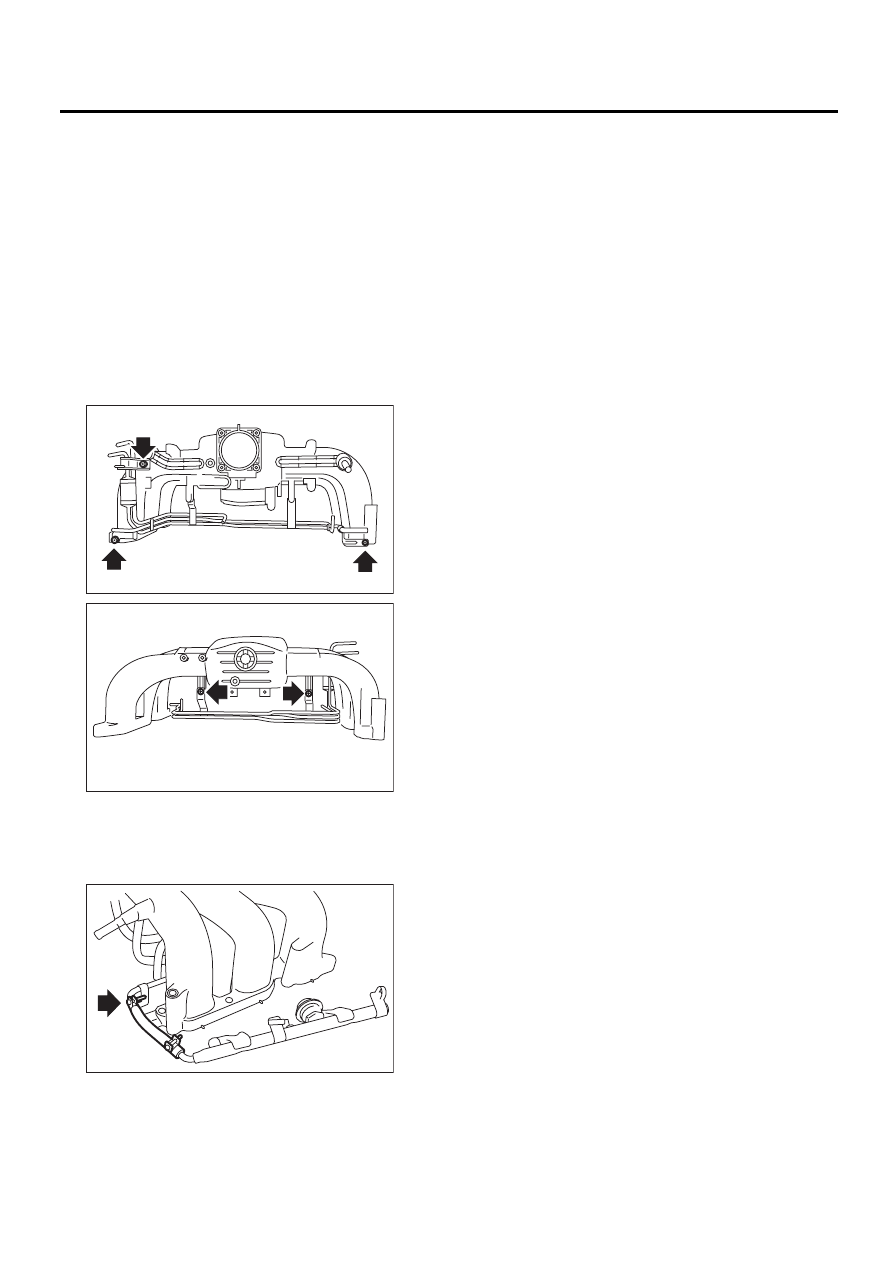

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

D: СБОРКА

ПРИМЕЧАНИЕ:
При установке штуцера нанесите прокладоч-
ный герметик.

Прокладочный герметик:

THREE BOND 1105 (Деталь № 004403010)
или эквивалентный

Момент затяжки:

17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)

1) Затяните болты, которые крепят топливные
трубки на впускном коллекторе.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

2) Присоедините трубку топливного инжектора
к топливному шлангу и затяните винт хомута.

Момент затяжки:

1,25 Нм (0,13 кгс-м, 0,94 фунт-сила-фут)

3) Установите электромагнитный клапан уп-
равления продувкой адсорбера. <См.
EC(H6DO)-7, УСТАНОВКА, Электромагнитный
клапан управления продувкой адсорбера.>

4) Установите датчик абсолютного давления в
коллекторе. <См. FU(H6DO)-24, УСТАНОВКА,
Датчик абсолютного давления в коллекторе.>
5) Установите клапан рециркуляции выхлоп-
ных газов. <См. FU(H6DO)-26, УСТАНОВКА,
Клапан рециркуляции выхлопных газов.>
6) Установите корпус дроссельной заслонки на
впускной коллектор. <См. FU(H6DO)-12, УСТА-
НОВКА, Корпус дроссельной заслонки.>
7) Установите жгут проводов двигателя на
впускной коллектор.

E: ПРОВЕРКА

Убедитесь в том, что топливная трубка и топ-
ливные шланги не имеют повреждений, а со-
единения плотно затянуты.

FU-02125

FU-02126

FU-02124

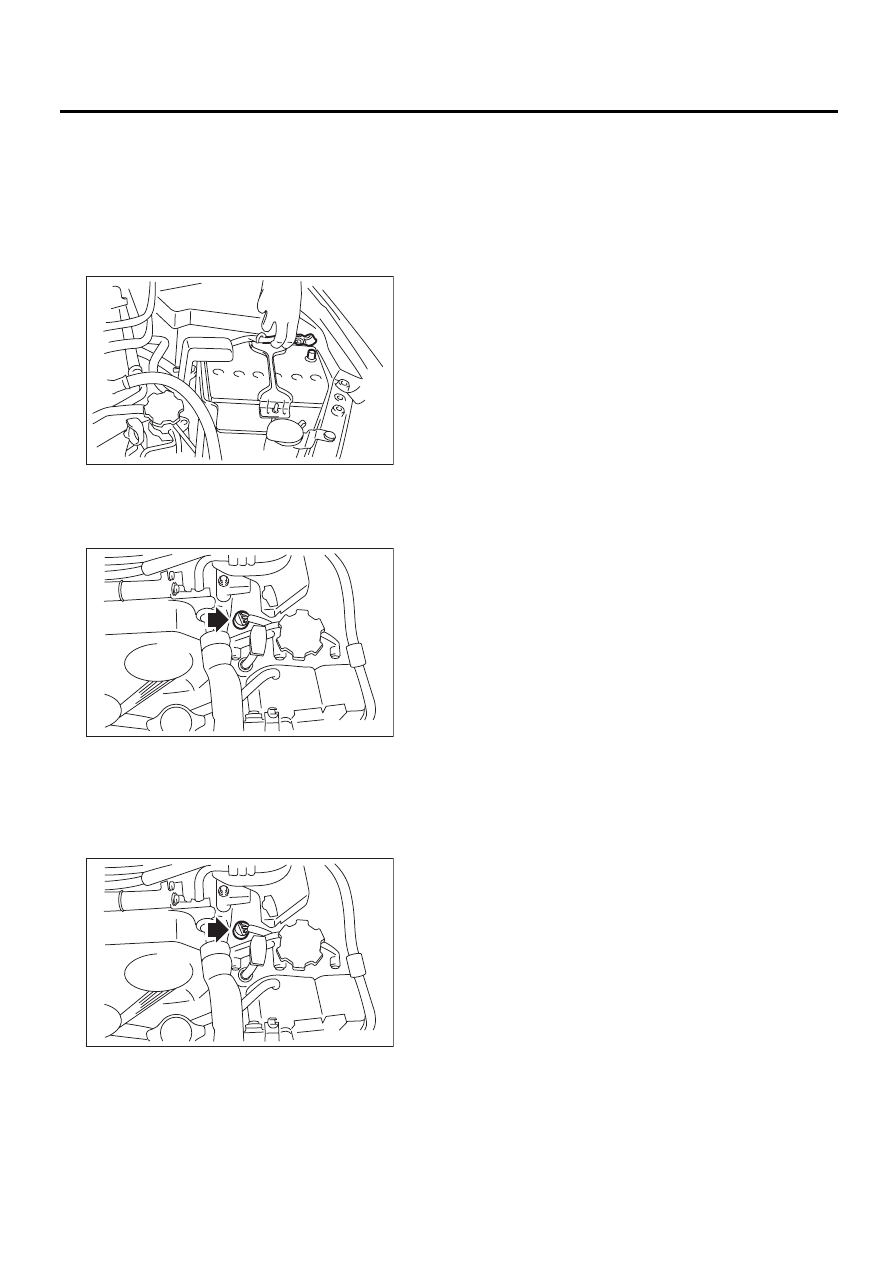

FU(H6DO)-19

Датчик температуры охлаждающей жидкости двигателя

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охлаждающей жидкости
двигателя

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъем от датчика температу-
ры охлаждающей жидкости двигателя.
4) Снимите датчик температуры охлаждающей
жидкости двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

22 Нм (2,2 кгс-м, 16,2 фунт-сила-фут)

IN-00203

FU-00572

FU-00572

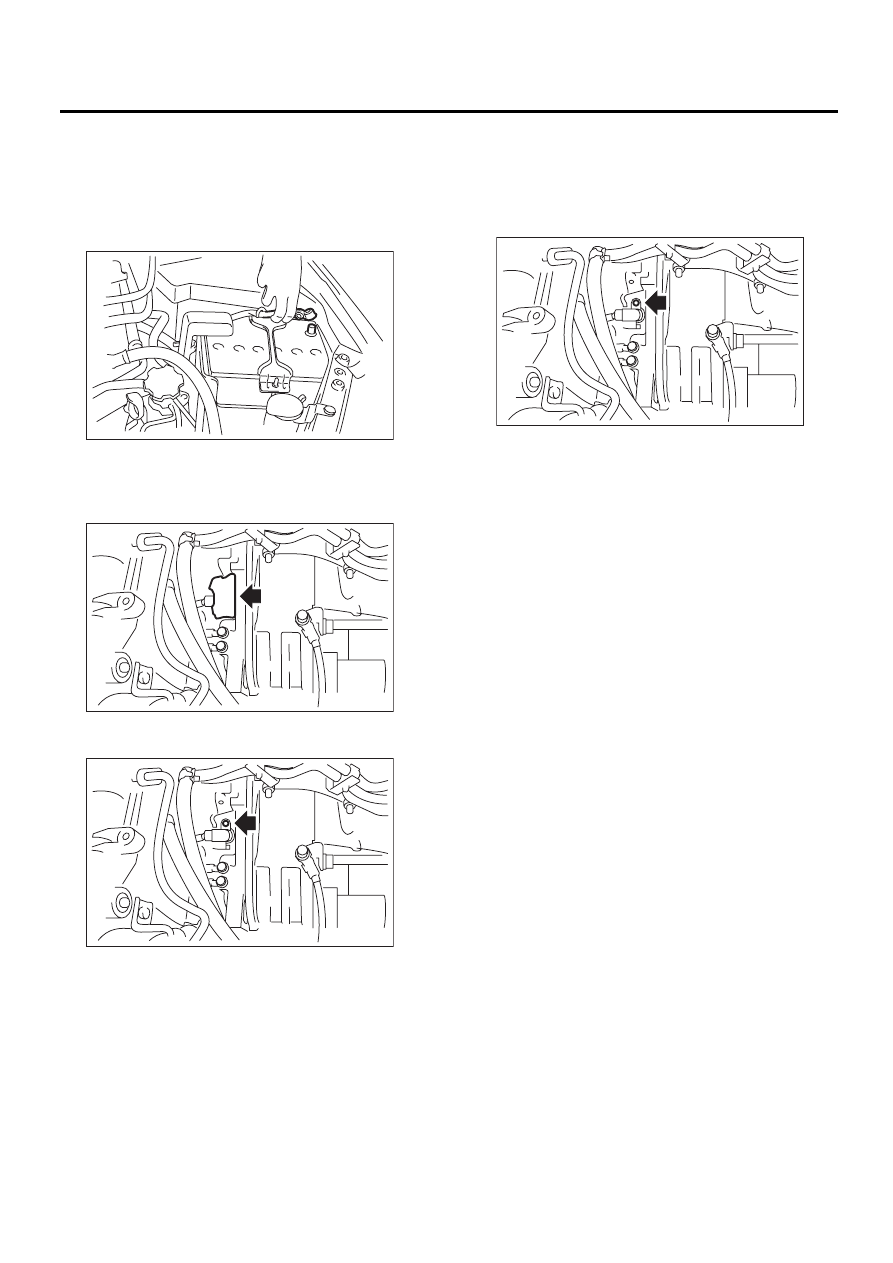

FU(H6DO)-20

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборную камеру.
<См. IN(H6DO)-7, СНЯТИЕ, Воздухозаборная
камера.>
4) Снимите крышку сервисного отверстия.

5) Снимите датчик угла поворота коленчатого
вала.

6) Отсоедините разъем от датчика угла пово-
рота коленчатого вала.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

IN-00203

FU-02127

FU-02128

FU-02128

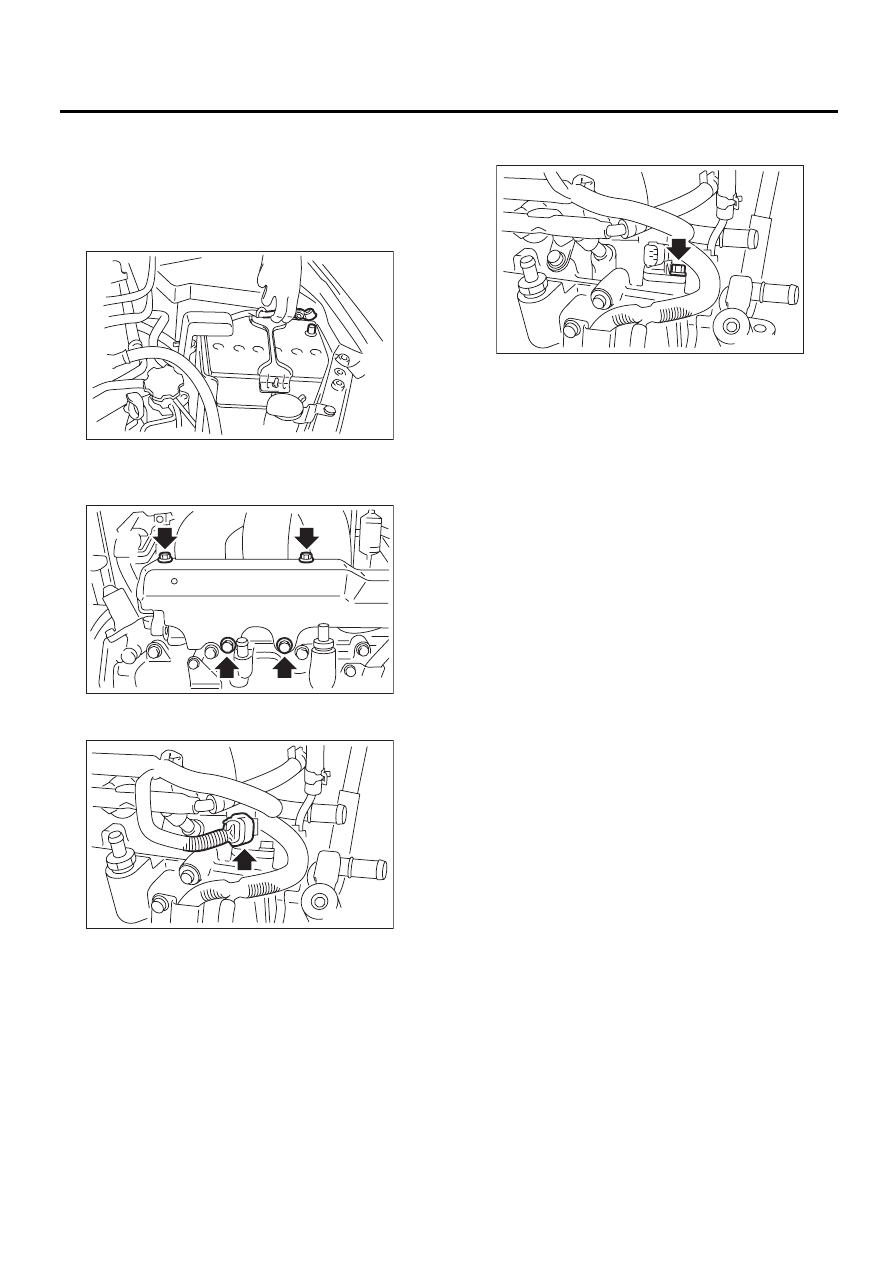

FU(H6DO)-21

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6. Датчик положения

распределительного вала

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите жгут проводки генератора с левой
трубки топливного инжектора.
4) Снимите левый щиток топливной трубки.

5) Отсоедините разъем левого датчика поло-
жения распределительного вала.

6) Снимите левый датчик положения распре-
делительного вала.

7) Снимите правый датчик положения распре-
делительного вала аналогично левому.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Датчик положения распределительного
вала

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Щиток топливной трубки

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

IN-00203

FU-02117

FU-02129

FU-02130
