Subaru Legacy (2008 год). Руководство - часть 399

EN(H4DOTC)(diag)-156

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ ДЕТОНАЦИИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъемами
ECM.

Разъем и клемма

(B134) № 15 — (B134) № 29:

Сопротивление состав-
ляет 600 кОм или более?

Переходите к ша-
гу 2.

Устраните плохой кон-
такт в разъеме ECM.

2

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ.
1) Отсоедините разъем от датчика детонации.
2) Измерьте сопротивление между клеммами
датчика детонации.

Клеммы

№ 1 — № 2:

Сопротивление состав-
ляет 600 кОм или более?

Замените датчик
детонации. <См.
FU(H4DOTC)-27,
Датчик детона-
ции.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
датчиком детонации
• Плохой контакт в
разъеме датчика дето-
нации
• Плохой контакт в со-
единительном разъ-
еме

EN(H4DOTC)(diag)-157

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AM:КДН P0328 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ДЕТОНАЦИИ 1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики
• Возникает детонация.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

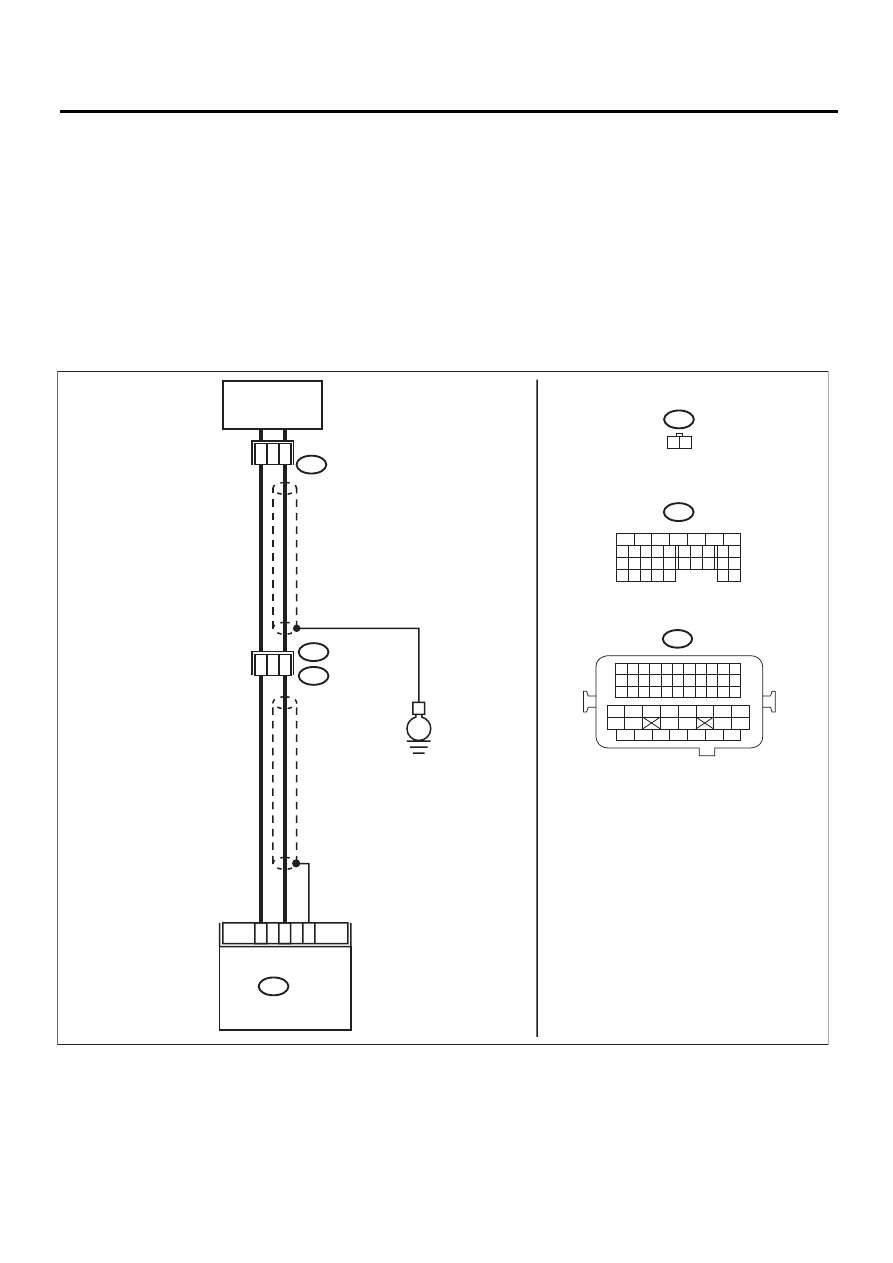

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05856

15

25

29

1

2

4

6

ECM

B134

B21

E2

E14

E

ДАТЧИК

ДЕТОНАЦИИ

E14

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

EN(H4DOTC)(diag)-158

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ДЕТОНАЦИИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъ-
емами ECM.

Разъем и клемма

(B134) № 15 — (B134) № 29:

Сопротивление составляет
менее 500 кОм?

Переходите к шагу
2.

Переходите к шагу
3.

2

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ.
1) Отсоедините разъем от датчика детона-
ции.
2) Измерьте сопротивление между разъ-
емами датчика детонации.

Клеммы

№ 1 — № 2:

Сопротивление составляет
менее 500 кОм?

Замените датчик
детонации. <См.
FU(H4DOTC)-27,
Датчик детонации.>

Устраните замыка-
ние на массу в про-
водке между ECM и
разъемом датчика
детонации.

ПРИМЕЧАНИЕ:
Проводка между
обоими разъемами
экранирована. Сни-
мите экран и устра-
ните короткое замы-
кание в проводке.

3

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Подключите разъем к ECM.
2) Переведите выключатель зажигания в
положение ON.
3) Измерьте напряжение между ECM и
массой кузова.

Разъем и клемма

(B134) № 15 (+) — Масса кузова (–):

Напряжение составляет 2 В
или более?

Даже если горит кон-
трольная лампа об-
наружения неис-
правности, цепь в на-
стоящий момент
работает нормаль-
но. Повторите неис-
правность, затем вы-
полните диагности-
ку еще раз.

ПРИМЕЧАНИЕ:
В этом случае при-
чиной может быть
временный плохой
контакт в разъеме.

Устраните плохой
контакт в разъеме
ECM.

EN(H4DOTC)(diag)-159

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AN:КДН P0335 ЦЕПЬ ДАТЧИКА УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель глохнет.
• Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

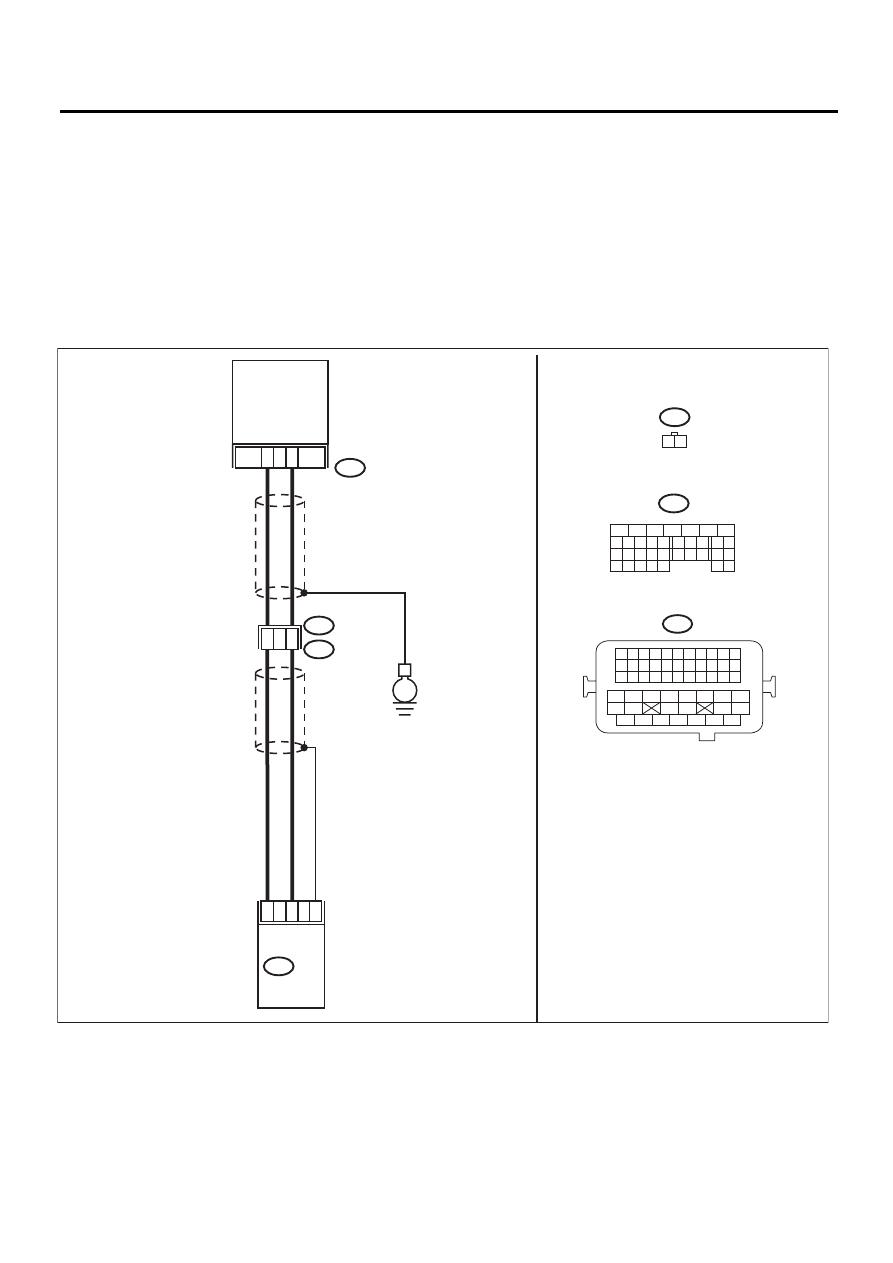

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05857

1

2

14

3

14

24

B21

E2

E10

E10

1 2

B134 ECM

ДАТЧИК УГЛА
ПОВОРОТА
КОЛЕНЧАТОГО
ВАЛА

13

E

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54
