Subaru Legacy (2008 год). Руководство - часть 385

EN(H4DOTC)(diag)-100

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ЗАДНЕГО ДАТЧИКА
КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от заднего датчика кис-
лорода.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом зад-
него датчика кислорода и массой двигателя.

Разъем и клемма

(T6) № 2 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 2.

Устраните неис-
правность в цепи пи-
тания.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в
проводке между
главным реле и за-
дним датчиком кис-
лорода
• Плохой контакт в
заднем датчике кис-
лорода
• Плохой контакт в
разъеме главного
реле

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и разъ-
емом заднего датчика кислорода.

Разъем и клемма

(B136) № 4 — (T6) № 1:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв
цепи в проводке
между ECM и за-
дним датчиком кис-
лорода.

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке между ECM
и массой кузова.

Разъем и клемма

(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составля-
ет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неис-
правность в провод-
ке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в
проводке между
ECM и массой дви-
гателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

4

ПРОВЕРКА ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
Измерьте сопротивление между клеммами зад-
него датчика кислорода.

Клеммы

№ 1 — № 2:

Сопротивление в диапазо-
не 5 — 7 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените задний
датчик кислорода.
<См. FU(H4DOTC)-
41, Задний датчик
кислорода.>

EN(H4DOTC)(diag)-101

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

I:

КДН P0038 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ
НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>.

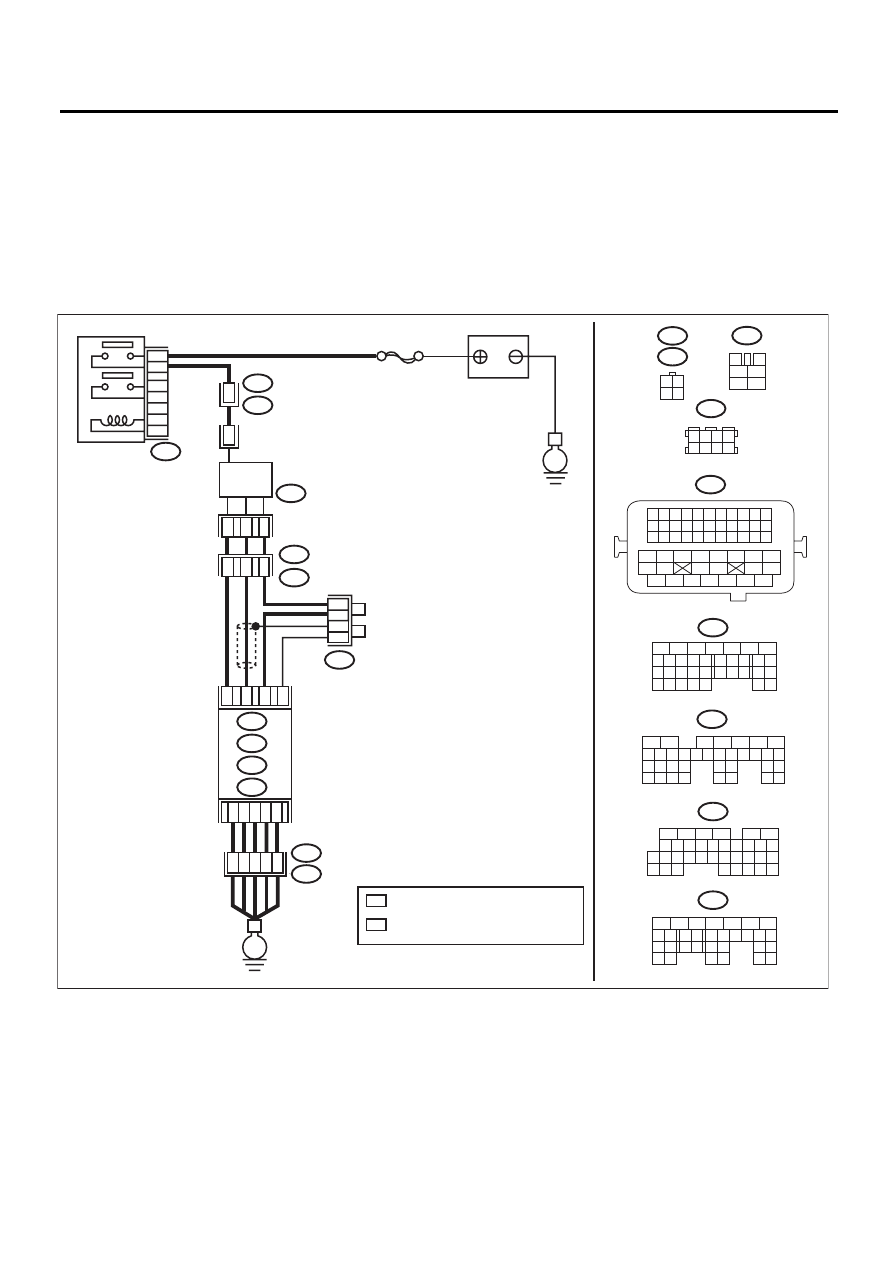

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05851

1 2 3 4
5 6 7 8

B83

B47

1

2

4

6

3

5

E

*

*

B83

3

4

1

2

5

6

B135

B47

T6

B19

B136

B:

C:

B137

D:

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B19

T5

2

2

T5

B19

3

1

4

3

1

4

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

SBF-5

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 1, 2, 5  И 6

*

1

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 3, 4, 7  И 8

*

2

1
1

*

*

2
2

C4

B4

B30

B1

ECM

B134

T6

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A:

B135

B:

B136

C:

B137

D:

A:

ЗАДНИЙ ДАТЧИК
КИСЛОРОДА

D2

A5

D3

E2

B21

E

35

34

40

D7

36

D1

37

1 2
3 4

EN(H4DOTC)(diag)-102

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B136) № 4 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом задне-
го датчика кисло-
рода.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составля-
ет менее 5 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
соединительном
разъеме

EN(H4DOTC)(diag)-103

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

J: КДН P0102 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

МАССОВОГО ИЛИ ОБЪЕМНОГО РАСХОДА ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Двигатель глохнет.
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>.

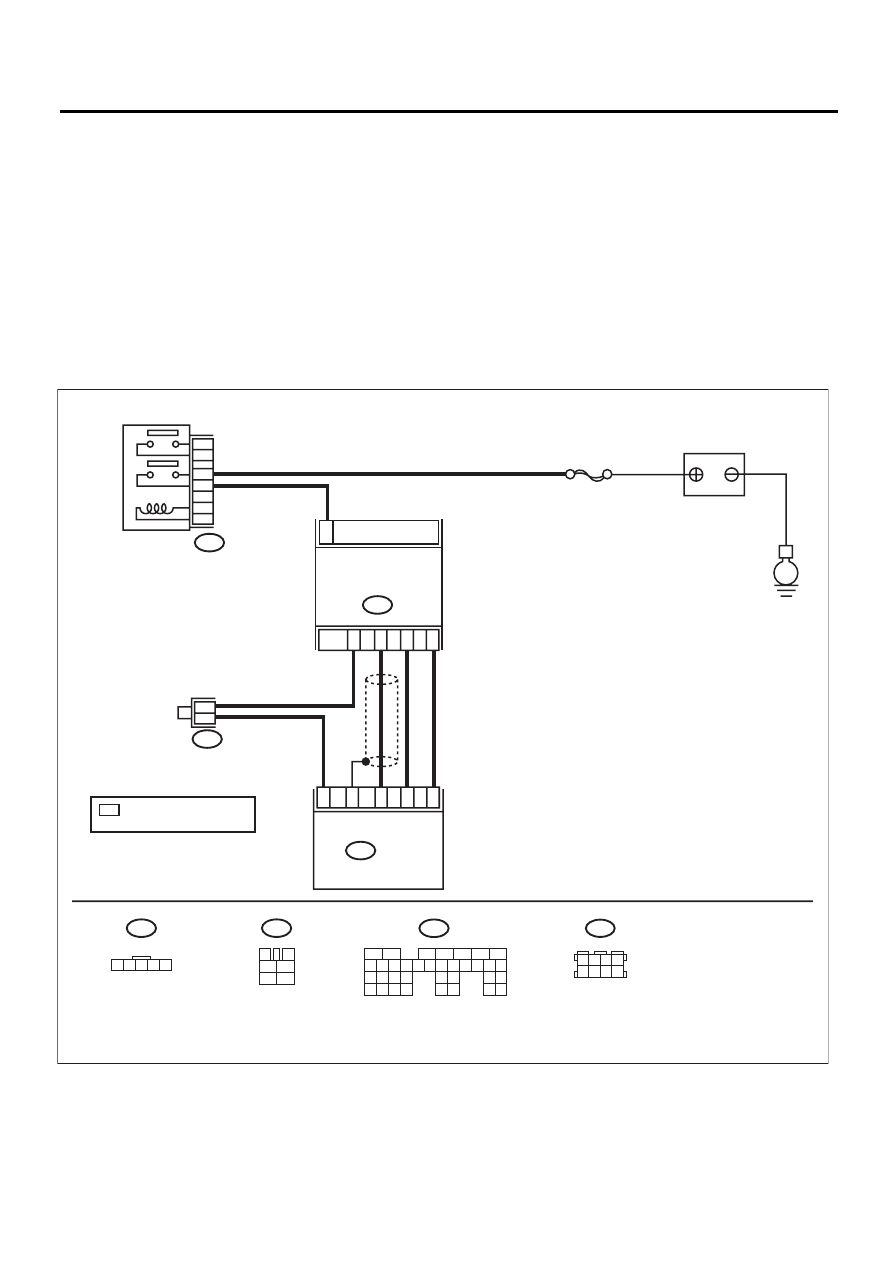

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04946

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B3

E

B83

1

B3

ECM

B135

SBF-7

1 2 3 4 5

3

4

1

2

5

6

B47

*

*

2

4

3

5

34

1

8

26

30

35

B47

1

2

4

6

3

5

1 2 3 4
5 6 7 8

B83

*

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ДАТЧИК МАССОВОГО

РАСХОДА ВОЗДУХА

И ТЕМПЕРАТУРЫ

ВПУСКАЕМОГО ВОЗДУХА

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ ИЗ

1, 2, 5

И

 6

 :
