EN(H4DOTC)(diag)-12

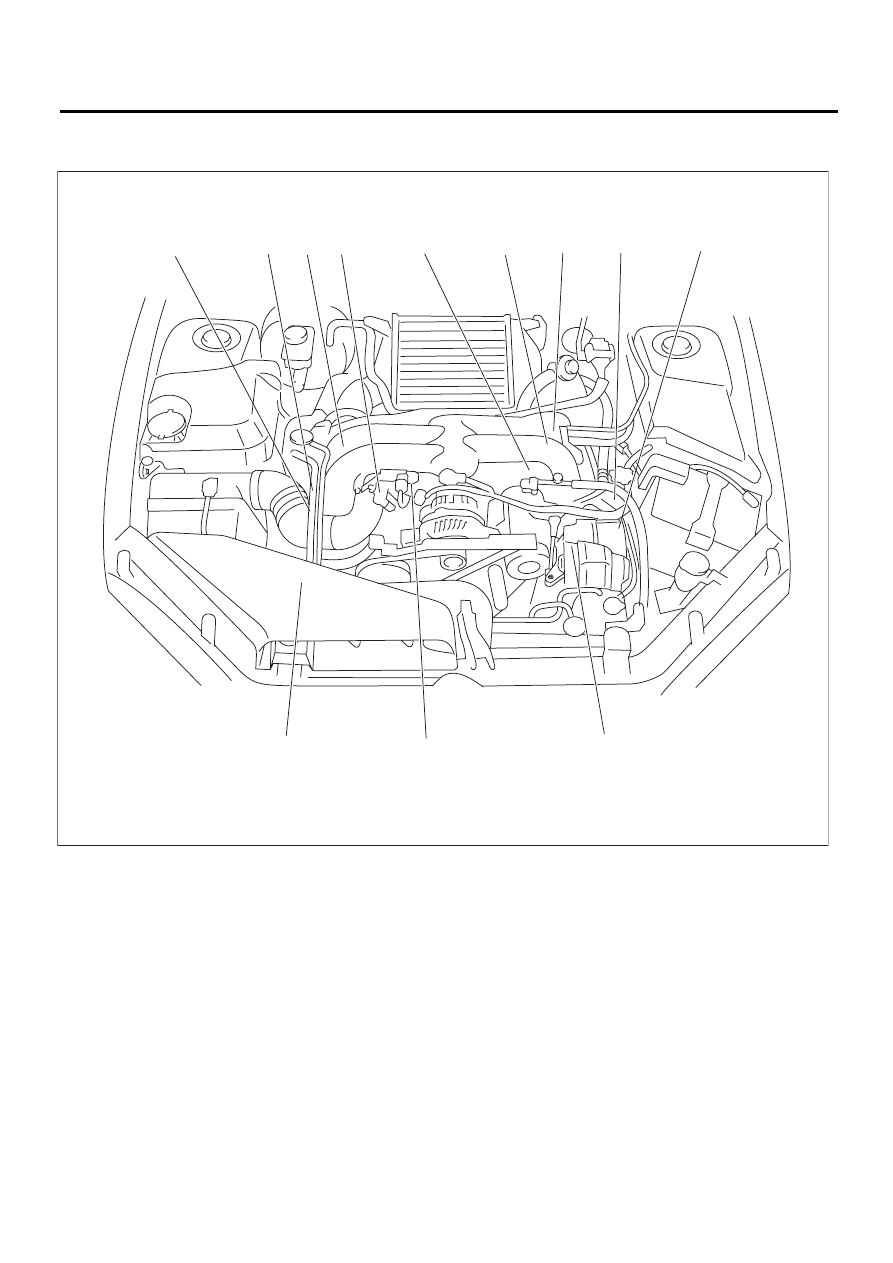

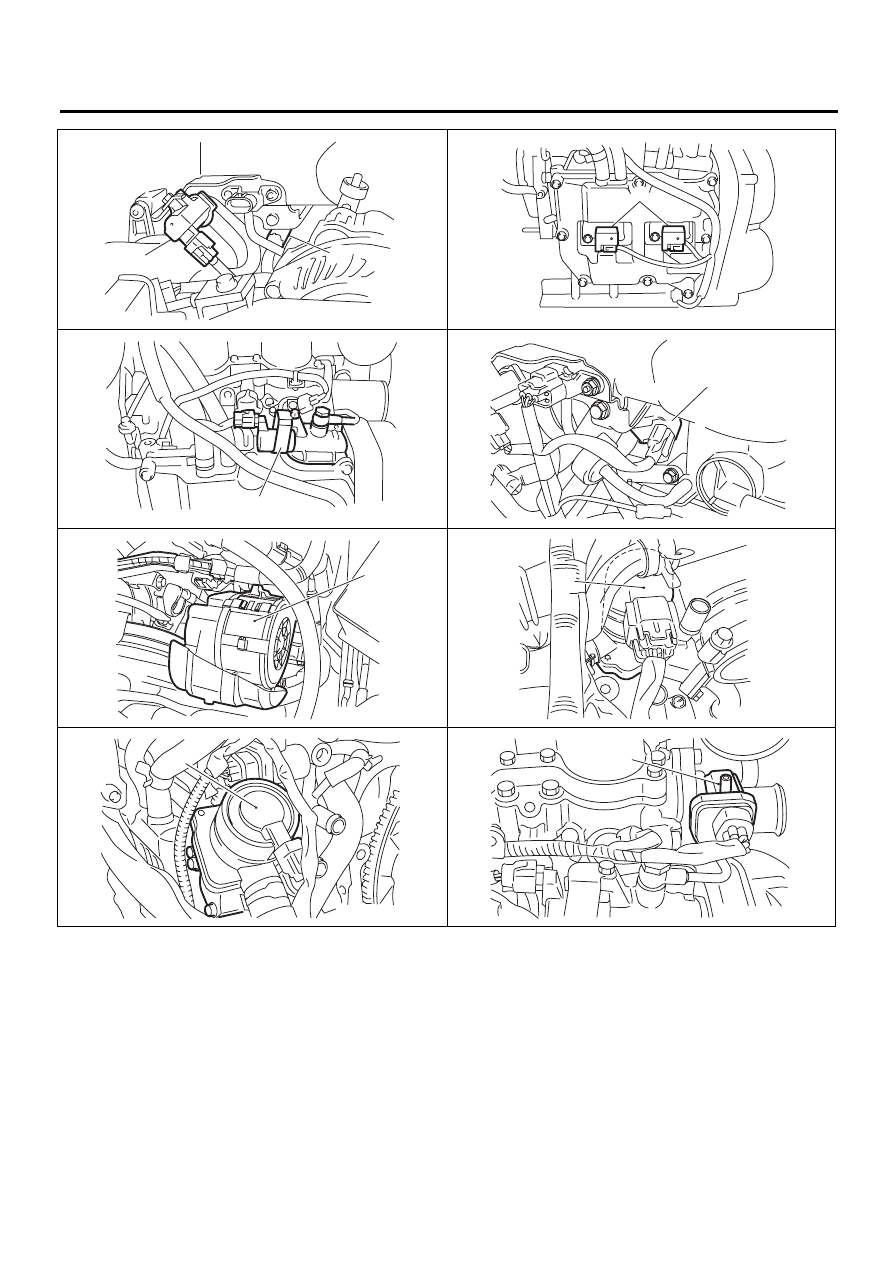

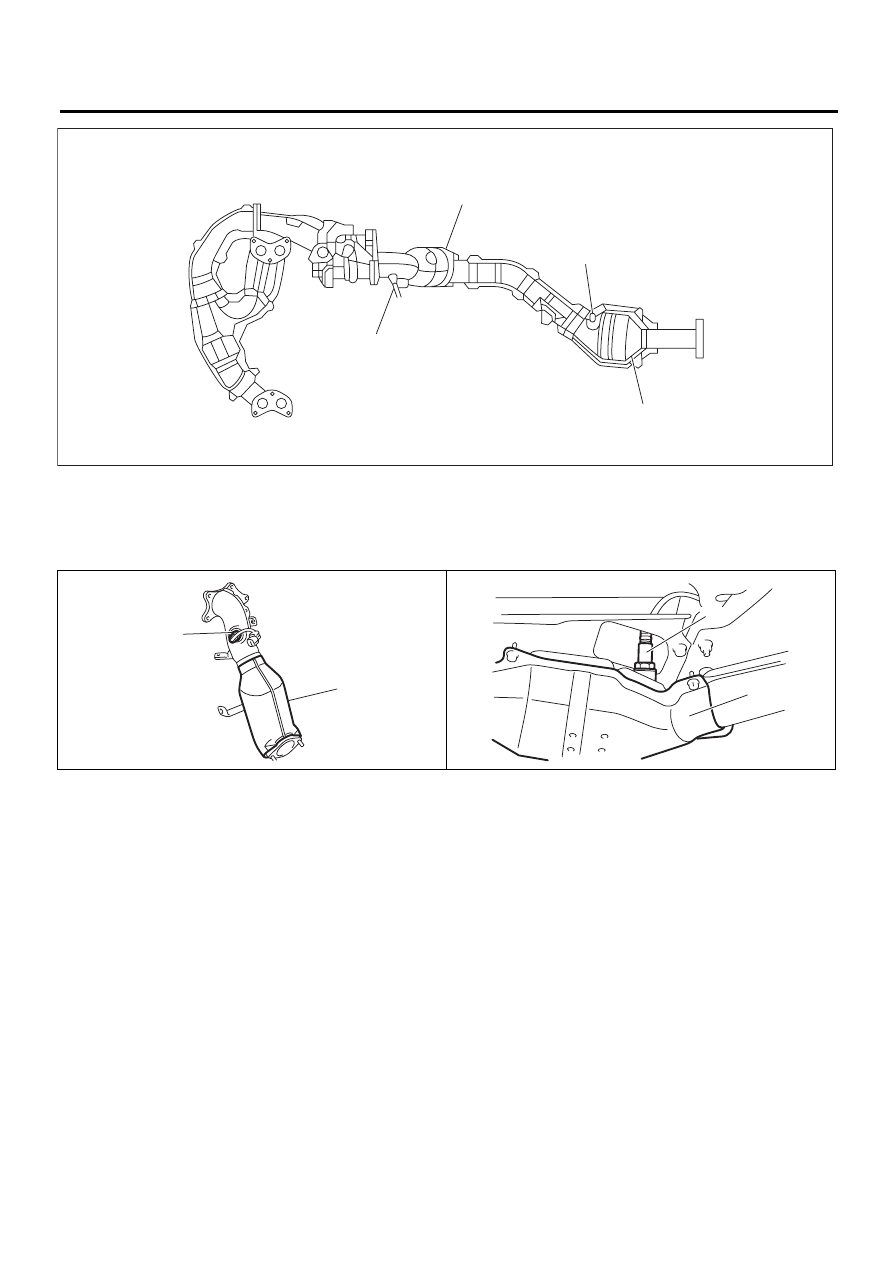

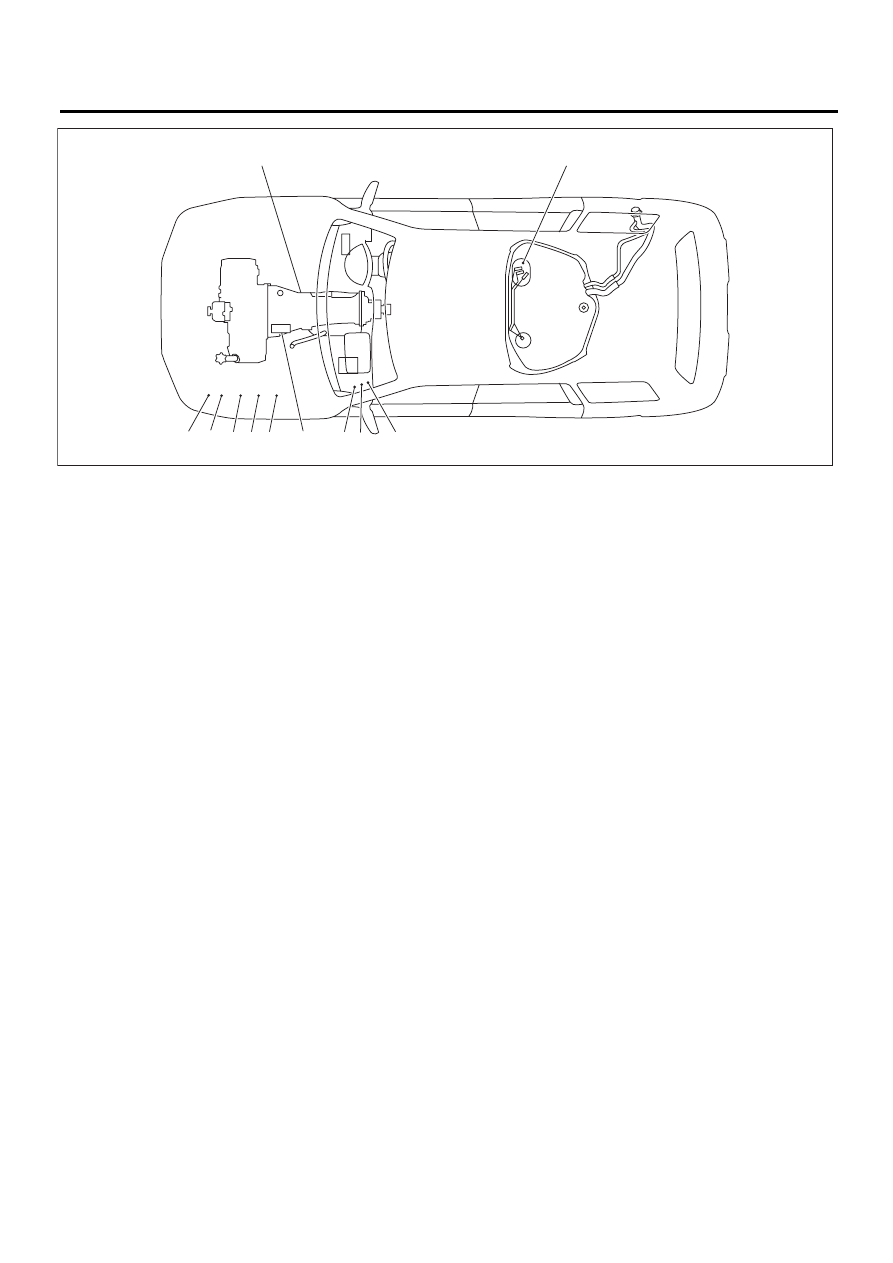

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

Передний датчик кислорода (качес-
тва топливовоздушной смеси)

(3)

Задний датчик кислорода

(4)

Задний каталитический нейтра-
лизатор

(2)

Передний каталитический нейтра-
лизатор









(1)

(2)

(3)

(4)

EN-01931

EN-01932

(1)

(2)

EN-01933

(4)

(3)

EN(H4DOTC)(diag)-13

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, ПРИВОД, ДЕТАЛИ СИСТЕМЫ СНИЖЕНИЯ
ТОКСИЧНОСТИ ВЫХЛОПНЫХ ГАЗОВ И СИСТЕМЫ ЗАЖИГАНИЯ

(1)

Электромагнитный перепускной
клапан турбокомпрессора

(5) Электромагнитный клапан управ-

ления продувкой адсорбера 2

(8)

Левый клапан подачи вторичного
воздуха

(2)

Электромагнитный клапан управ-
ления продувкой адсорбера

(6) Насос вторичного воздуха

(3)

Катушка зажигания

(7) Правый клапан подачи вторично-

го воздуха

(9)

Узел клапана воздушного потока

(4)

Электромагнитный клапан управ-
ления входящим потоком масла

EN-05116

(3)

(4)

(1)

(7)

(2)

(9)

(8)

(3)

(4)

(5)

(9)

(6)

EN(H4DOTC)(diag)-14

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-01935

(1)

(2)

EN-01936

(3)

EN-01937

(4)

EN-05117

(5)

EN-04936

(6)

EN-04990

(7)

EN-04991

(8)

EN-04992

(9)

EN(H4DOTC)(diag)-15

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

Переключатель блокиратора

(5)

Реле электронной дроссельной за-
слонки

(9)

Реле клапана подачи вторичного
воздуха

(2)

Топливный насос

(6)

Реле основного вентилятора ради-
атора 1

(3)

Главное реле

(7)

Реле вспомогательного вентилято-
ра радиатора

(10) Реле насоса вторичного воздуха

(4)

Реле топливного насоса

(8)

Реле основного вентилятора ради-
атора 2

(11) Стартер

EN-04994

(3)

(5)

(8) (7)

(9)

(10)

(2)

(6)

(11)

(4)

(1)
