EX(H4DOTC)-2

Общие сведения

СИСТЕМА ВЫПУСКА

1. Общие сведения

A: УЗЕЛ

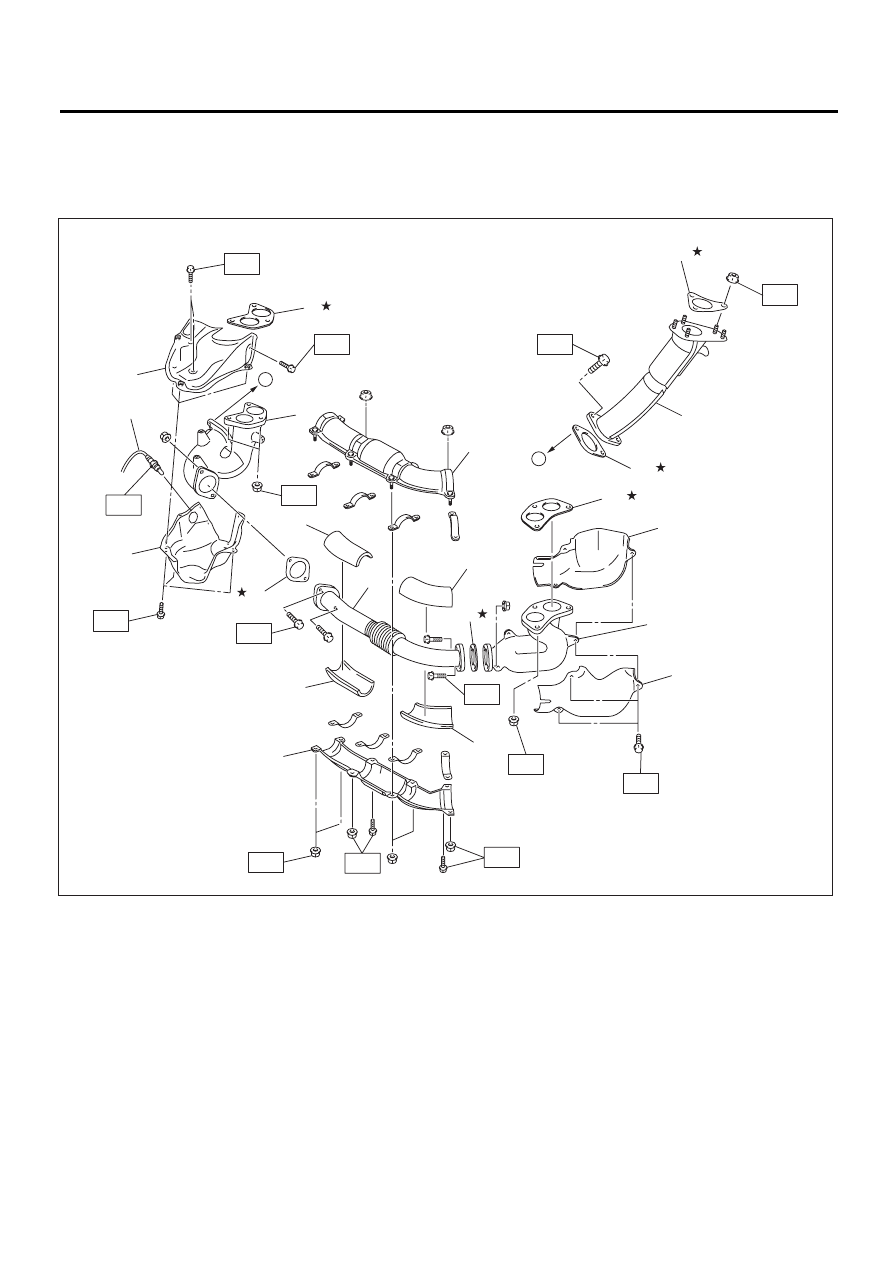

1. ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX-02209

T1

T1

T4

T4

T3

T4

T4

T3

T1

T2

T1

(1)

(3)

(9)

(11)

(13)

(12)

(8)

(5)

(15)

(17)

(16)

(18)

(19)

(20)

(14)

(4)

(2)

A

A

(6)

(10)

T5

T2

T2

(7)

(7)

EX(H4DOTC)-3

Общие сведения

СИСТЕМА ВЫПУСКА

(1)

Прокладка

(11) Прокладка

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Верхняя крышка выпускного
коллектора (правого)

(12) Внутренняя крышка выпускного кол-

лектора (левого)

T1: 19 (1,9, 14,0)

(3)

Выпускной коллектор (правый) (13) Наружная крышка выпускного кол-

лектора (левого)

T2: 25 (2,5, 18,4)

(4)

Нижняя крышка выпускного
коллектора (правого)

(14) Прокладка

T3: 40 (4,1, 29,5)

(5)

Верхняя крышка передней вы-
хлопной трубы

(15) Соединительная труба турбонагне-

тателя

T4: 42,5 (4,3, 31,3)

(6)

Верхняя изоляция передней
выхлопной трубы (правая)

(16) Прокладка

T5: <См. FU(H4DOTC)-39, УСТА-

НОВКА, Передний датчик
кислорода (качества топли-
вовоздушной смеси).>

(17) Передний датчик кислорода (качест-

ва топливовоздушной смеси)

(7)

Прокладка

(18) Верхняя изоляция передней выхлоп-

ной трубы (левая)

(8)

Передняя выхлопная труба





(9)

Нижняя изоляция передней
выхлопной трубы (правая)

(19) Нижняя изоляция передней выхлоп-

ной трубы (левая)









(10) Нижняя крышка передней вы-

хлопной трубы

(20) Выпускной коллектор (левый)





EX(H4DOTC)-4

Общие сведения

СИСТЕМА ВЫПУСКА

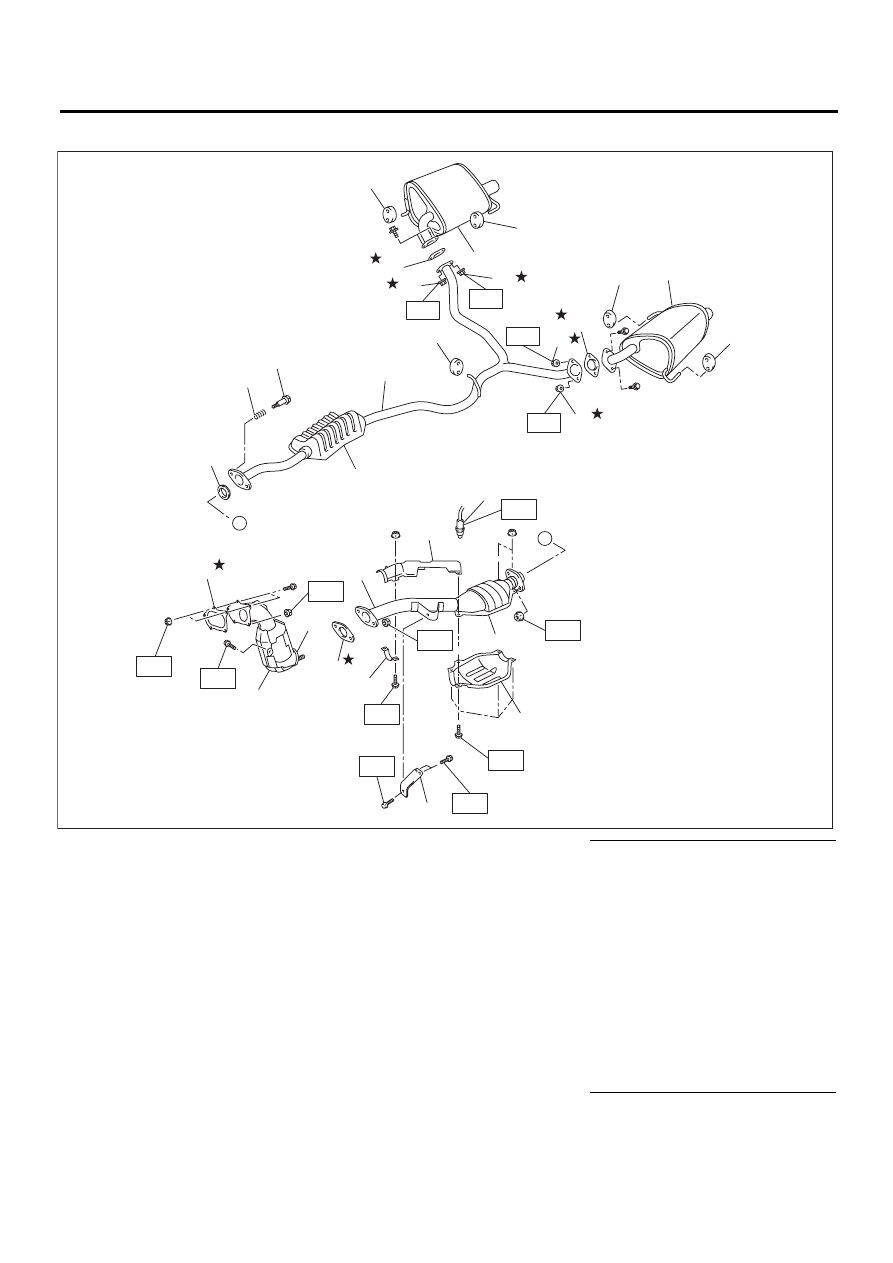

2. ЦЕНТРАЛЬНАЯ И ЗАДНЯЯ ВЫХЛОПНЫЕ ТРУБЫ И ГЛУШИТЕЛЬ

(1)

Прокладка

(11) Задняя выхлопная труба

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Передний каталитический нейтрализатор

(12) Камера

T1: 13 (1,3, 9,6)

(3)

Центральная выхлопная труба (передняя)

(13) Резиновая подушка

T2: 18 (1,8, 13,3)

(4)

Прокладка

(14) Пружина

T3: 30 (3,1, 22,1)

(5)

Верхняя крышка центральной выхлопной
трубы (задняя)

(15) Болт

T4: 35 (3,6, 25,8)

(6)

Скоба

(16) Прокладка

T5: 42,5 (4,3, 31,3)

(7)

Нижняя крышка заднего каталитического
нейтрализатора

(17) Глушитель (правый)

T6: 48 (4,9, 35,4)

(18) Самоконтрящаяся гайка

T7: <См. FU(H4DOTC)-41, УСТА-

НОВКА, Задний датчик кисло-
рода.>

(8)

Задний датчик кислорода

(19) Глушитель (левый)

(9)

Задний каталитический нейтрализатор

(20) Центральная выхлопная

труба (задняя)

(10) Прокладка

(21) Кронштейн

EX-02220

A

(10)

(9)

A

T4

T5

(21)

T2

T7

(5)

(8)

(7)

(20)

(4)

T1

T1

(11)

(12)

(15)

(14)

(13)

(13)

(16)

(13)

(16)

(19)

(17)

(13)

(13)

T3

(6)

T3

T5

T5

(1)

(2)

(3)

(18)

T6

(18)

T6

(18)

T6

(18)

T6

EX(H4DOTC)-5

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• В случае налипания масла на выхлопную
трубу, полностью вытрите его, чтобы избежать
возгорания.
