(3) Установите клапанную крышку на голо-
вку блока цилиндров. При установке убеди-
тесь, что прокладка размещена правильно.

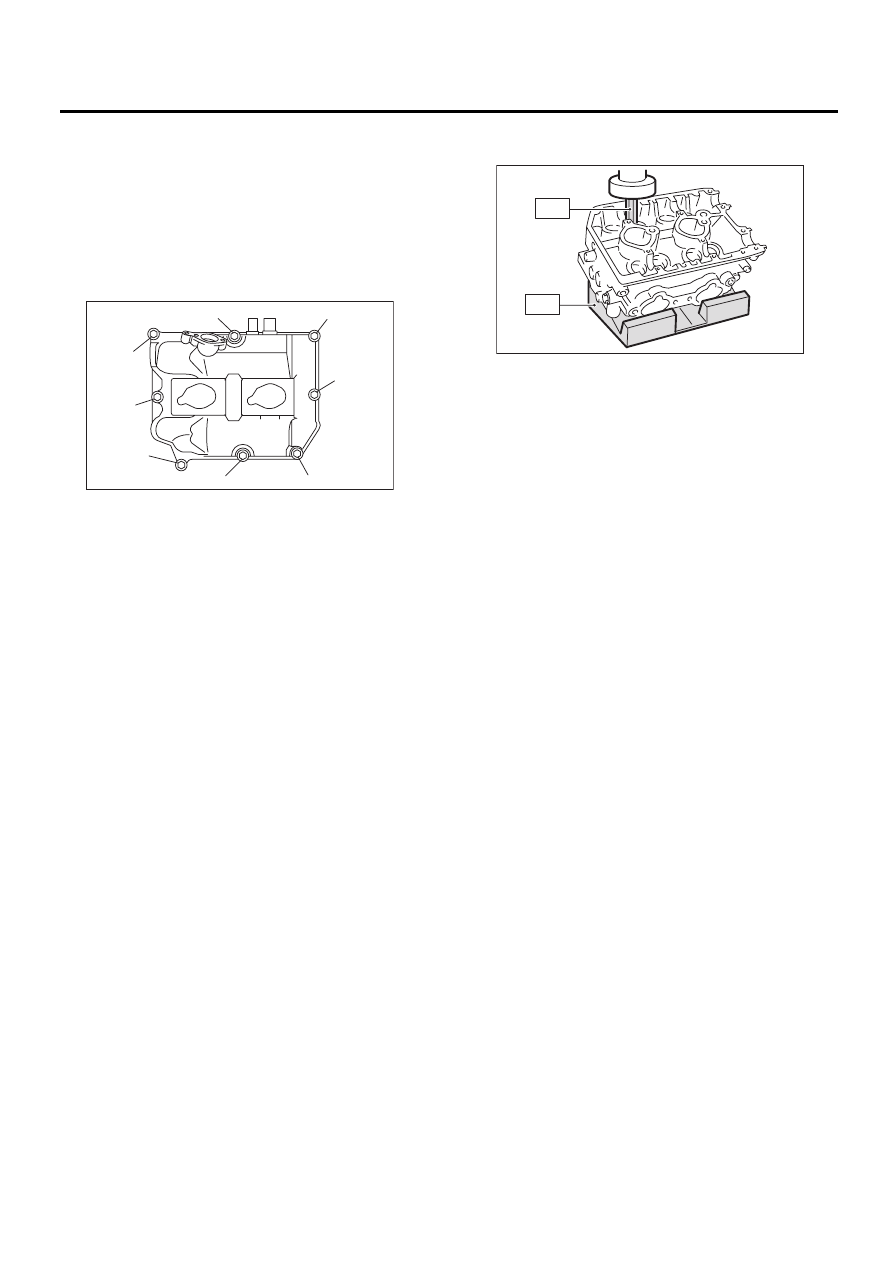

(4) Временно затяните клапанную крышку,
затягивая болты в алфавитном порядке,
как показано на рисунке, затем затяните на
указанный момент в алфавитном порядке.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

11) Установите крышку ремня ГРМ.
<См. ME(H4DOTC)-45, УСТАНОВКА, Крышка
ремня ГРМ.>
12) Установите шкив коленчатого вала.
<См. ME(H4DOTC)-43, УСТАНОВКА, Шкив ко-
ленчатого вала.>
13) Установите впускной коллектор.
<См. FU(H4DOTC)-15, УСТАНОВКА, Впускной
коллектор.>
14) Установите клиновидные ремни. <См.
ME(H4DOTC)-41, УСТАНОВКА, Клиновидный
ремень.>

C: РАЗБОРКА

1) Снимите толкатель клапана.
2) Установите головку блока цилиндров на
специальный инструмент ST1.
ST1

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

3) При помощи специального инструмента ST2
сожмите клапанную пружину и снимите замок
фиксатора клапанной пружины Снимите каж-
дый клапан и клапанную пружину.
ST2

499718000

СЪЕМНИК КЛАПАННЫХ
ПРУЖИН

ПРИМЕЧАНИЕ:
• Пометьте каждый клапан во избежание пу-
таницы.
• Обратите особое внимание на то, чтобы не
повредить кромки маслосъемных колпачков
впускного и выпускного клапанов.

• Храните все снятые детали в порядке для
повторной установки в начальное положение.

ME-00777

(E)

(F)

(H)

(G)

(D),(L)

(A),(I)

(C),(K)

(B),(J)

ME-03142

ST1

ST2

ME(H4DOTC)-67

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

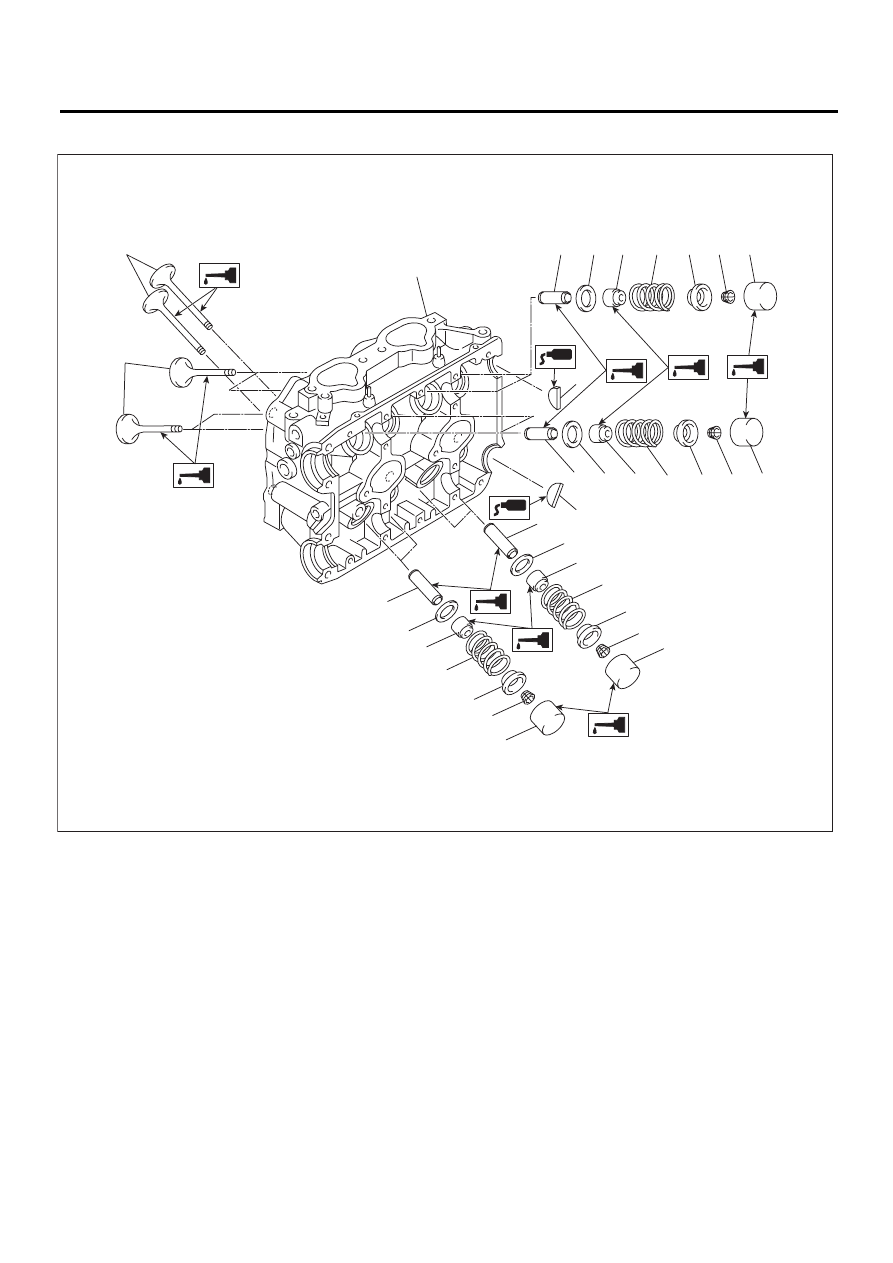

D: СБОРКА

(1)

Выпускной клапан

(6)

Клапанная пружина

(10)

Маслосъемный колпачок выпускного кла-
пана

(2)

Впускной клапан

(7)

Фиксатор

(11)

Направляющая втулка впускного клапана

(3)

Головка блока цилиндров

(8)

Замок фиксатора

(12)

Направляющая втулка выпускного клапана

(4)

Седло клапанной пружины

(9)

Толкатель клапана

(13)

Заглушка

(5)

Маслосъемный колпачок
впускного клапана

ME-03157

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(12)

(10)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(4)

(6)

(7)

(8)

(9)

(13)

ME(H4DOTC)-68

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

1) Установите клапанную пружину и клапан.

(1) Нанесите на шток каждого клапана мо-
торное масло и вставьте клапан в направ-
ляющую втулку клапана.

ПРИМЕЧАНИЕ:
При вставке клапана в направляющую втулку
клапана, будьте очень осторожны, чтобы не
повредить кромку маслосъемного колпачка.

(2) Установите головку блока цилиндров на
специальный инструмент ST1.

ST1

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

(3) Установите клапанную пружину и фик-
сатор.

ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы установить кла-
панную пружину в седло на головке блока ци-
линдров концом с закрытым витком.

(4) Установите специальный инструмент ST2
на клапанную пружину.

ST2

499718000

СЪЕМНИК КЛАПАННЫХ
ПРУЖИН

(5) Сожмите клапанную пружину и вставьте
замок фиксатора клапанной пружины
(6) После установки слегка ударьте по фик-
саторам клапанной пружины деревянным
молотком для лучшей посадки.

2) Нанесите масло на поверхность толкателя
клапана.
3) Установите толкатель клапана.

E: ПРОВЕРКА

1. ГОЛОВКА БЛОКА ЦИЛИНДРОВ

1) Проверьте на предмет трещин или повреж-
дений. На важных участках для поиска трещин
используйте метод проникающих жидкостей
Убедитесь, что на поверхности установки про-
кладки отсутствуют следы утечек газа или
жидкости.

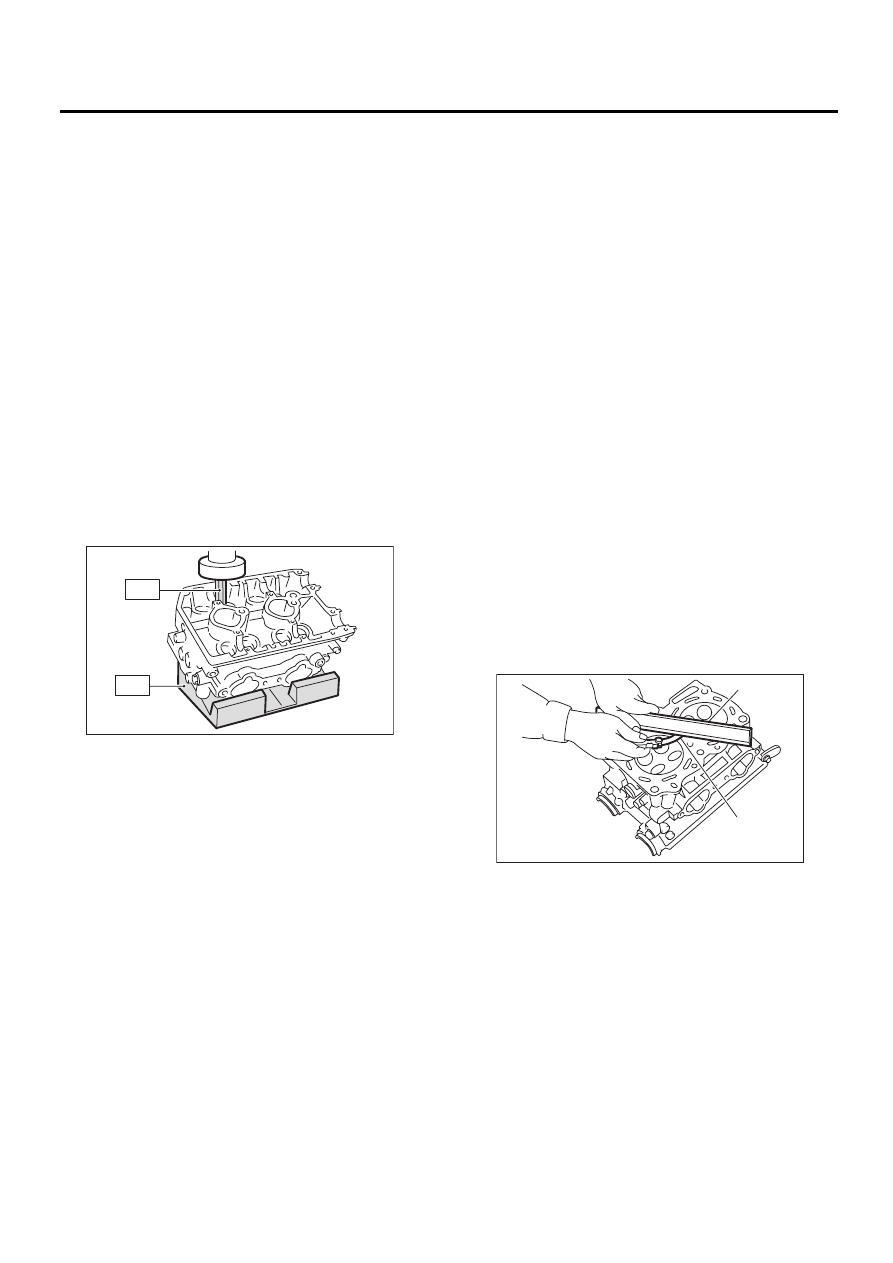

2) Измерьте искривление поверхности головки
блока цилиндров, сопрягаемой с блоком цилин-
дров при помощи поверочной линейки (A) и щу-
па толщины (B).
Если искривление превышает предельное зна-
чение, перешлифуйте поверхность на плос-
кошлифовальном станке.

Предельное искривление:

0,035 мм (0,0014 дюйма)

Предел шлифовки:

0,3 мм (0,012 дюйма)

Номинальная высота головки блока цилин-
дров:

127,5 мм (5,02 дюйма)

ПРИМЕЧАНИЕ:
Неравномерный момент затяжки болтов голо-
вки блока цилиндров может привести к ее ис-
кривлению. При сборке обратите особое вни-
мание на равномерность момента затяжки.

ME-03142

ST1

ST2

ME-00126

(A)

(B)

ME(H4DOTC)-69

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

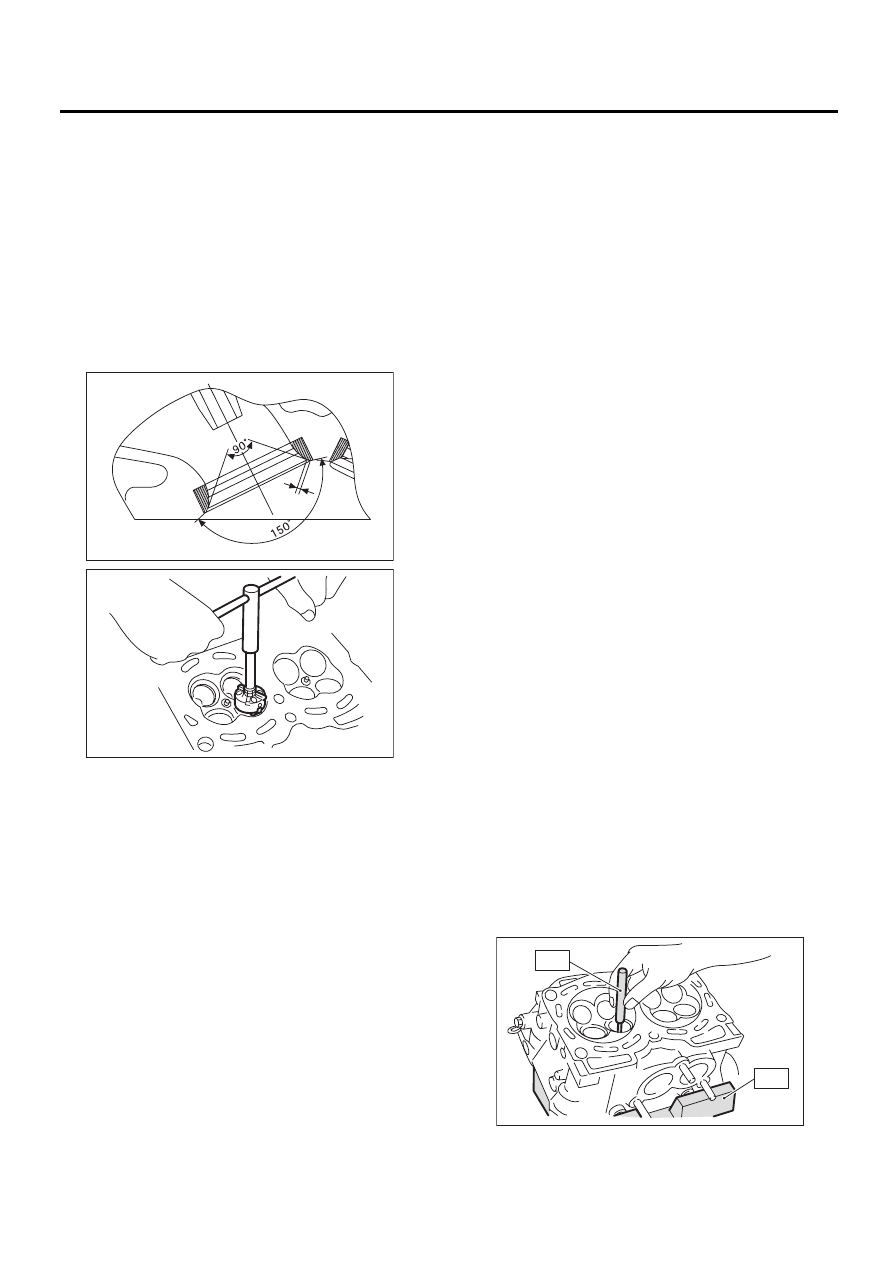

2. СЕДЛО КЛАПАНА

Проверьте седла впускного и выпускного кла-
панов и исправьте контактные поверхности
при помощи развертки седла клапана в том
случае, если они повреждены или если замене-
ны направляющие втулки клапанов.

Ширина седла клапана W:

Номинальное значение

Впускной

0,6 — 1,4 мм (0,024 — 0,055 дюйма)

Выпускной

1,2 — 1,8 мм (0,047 — 0,071 дюйма)

3. НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА

1) Проверьте зазор между направляющей
втулкой и штоком клапана. Зазор можно про-
верить относительным измерением внешнего
диаметра штока клапана при помощи микро-
метра и внутреннего диаметра направляющей
втулки клапана при помощи нутромера.

Зазор между направляющей втулкой и што-
ком клапана:

Номинальное значение

Впускной

0,030 — 0,057 мм (0,0012 — 0,0022 дюйма)

Выпускной

0,040 — 0,067 мм (0,0016 — 0,0026 дюйма)

2) Если зазор между направляющей втулкой
клапана и штоком не соответствует номиналь-
ному значению, замените направляющую втул-
ку клапана или сам клапан, в зависимости от
того, износ или повреждение какой детали
больше. Следующая процедура представляет
замену направляющей втулки клапана.

Внутренний диаметр направляющей втулки
клапана:

6,000 — 6,012 мм (0,2362 — 0,2367 дюйма)

Внешние диаметры штока клапана:

Впускной

5,955 — 5,970 мм (0,2344 — 0,2350 дюйма)

Выпускной

5,945 — 5,960 мм (0,2341 — 0,2346 дюйма)

(1) Установите головку блока цилиндров на
специальный инструмент ST1 камерой сго-
рания вверх, так, чтобы направляющие
втулки клапанов совпадали с отверстиями
в ST1.
(2) Вставьте специальный инструмент ST2 в
направляющую втулку клапана и запрес-
суйте ее вниз, удаляя направляющую втул-
ку клапана.

ST1

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

ST2

499767200

СЪЕМНИК НАПРАВЛЯЮ-
ЩИХ ВТУЛОК КЛАПАНОВ

ME-00127

ME-00287

ME-00128

ST1

ST2
