ME(H4DOTC)-30

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

6) Установите распределительный вал. <См.
ME(H4DOTC)-59, УСТАНОВКА, Распредели-
тельный вал.>
7) Установите звездочку распределительного
вала. <См. ME(H4DOTC)-55, УСТАНОВКА,
Звездочка распределительного вала.>
8) Установите ремень ГРМ. <См. ME(H4DOTC)-
49, РЕМЕНЬ ГРМ, УСТАНОВКА, Ремень ГРМ.>
9) После этого еще раз измерьте клапанные за-
зоры всех клапанов. Если клапанные зазоры
неверны, повторите процедуру снова, начиная
с первого шага.
10) После проведения измерений установите
соответствующие детали в порядке, обратном
порядку снятия.

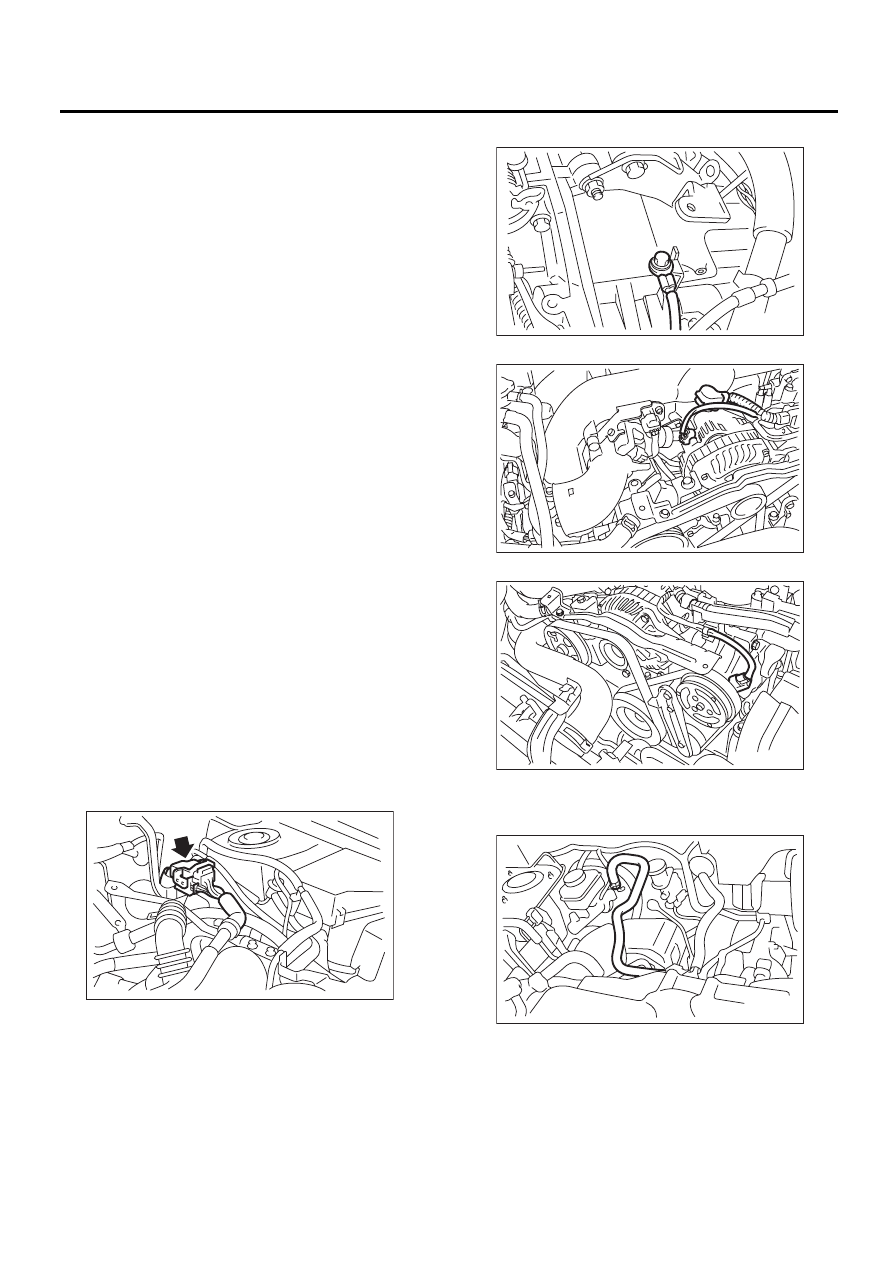

ME(H4DOTC)-31

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

9. Узел двигателя

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Полностью откройте капот и подоприте его
стойкой капота.
3) Снимите крышку коллектора.
4) Соберите хладагент из системы кондицио-
нера. <См. AC-18, Процедура утилизации хла-
дагента.>
5) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
6) Отсоедините провода от аккумулятора и
снимите аккумулятор с автомобиля.
7) Откройте лючок заправочной горловины и
снимите крышку с горловины.
8) Снимите воздухозаборный короб и корпус
воздушного фильтра <См. IN(H4DOTC)-9, СНЯ-
ТИЕ, Воздухозаборный короб.>
<См. IN(H4DOTC)-8, СНЯТИЕ, Корпус воздуш-
ного фильтра.>
9) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
10) Снимите радиатор с автомобиля. <См.
CO(H4DOTC)-20, СНЯТИЕ, Радиатор.>
11) Снимите заправочный бачок охлаждающей
жидкости.
<См. CO(H4DOTC)-30, СНЯТИЕ, Заправочный
бачок охлаждающей жидкости.>
12) Отсоедините напорные шланги кондицио-
нера от компрессора кондиционера. <См. AC-
35, СНЯТИЕ, Шланги и трубки.>
13) Отсоедините следующие разъемы и прово-
да.

(1) Разъемы жгута проводки двигателя

(2) Клемма массы двигателя

(3) Разъем и клемму генератора

(4) Разъем компрессора кондиционера

14) Отсоедините следующие шланги.

(1) Вакуумный шланг усилителя тормозной
системы

(2) Впускной и выпускной шланги отопителя

15) Снимите насос усилителя рулевого управ-
ления.

(1) Снимите передние ремни.
<См. ME(H4DOTC)-40, ПЕРЕДНИЙ РЕ-
МЕНЬ, СНЯТИЕ, Клиновидный ремень.>

FU-01162

ME-00028

ME-03081

ME-03082

FU-01161

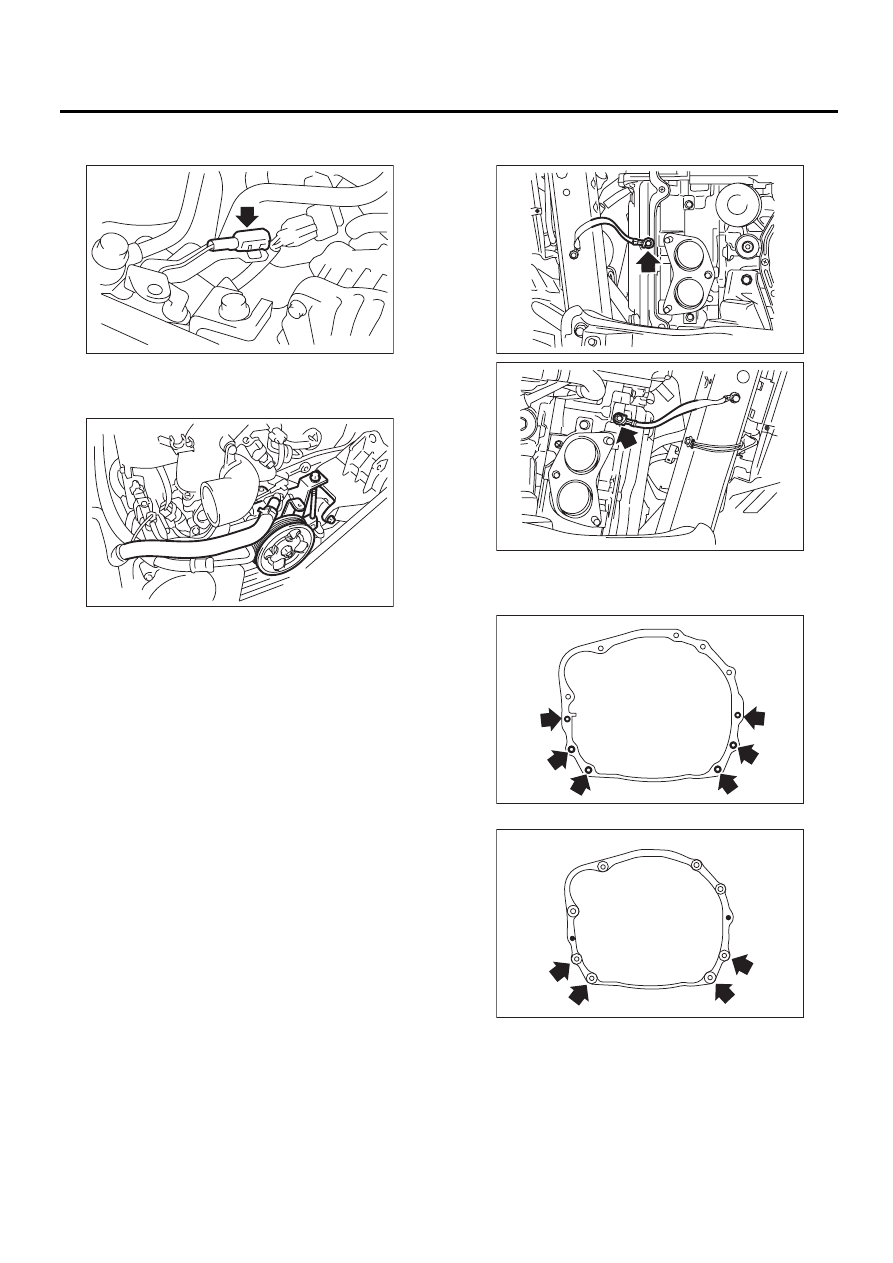

ME(H4DOTC)-32

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

(2) Отсоедините разъем датчика насоса
усилителя рулевого управления.

(3) Снимите насос усилителя рулевого уп-
равления с двигателя. <См. PS-79, СНЯ-
ТИЕ, Масляный насос.>

(4) Положите насос усилителя рулевого уп-
равления на фартук правого колеса.

16) Поднимите автомобиль на подъемнике.
17) Снимите переднюю и центральную выхлоп-
ные трубы.
<См. EX(H4DOTC)-6, СНЯТИЕ, Передняя вы-
хлопная труба.> <См. EX(H4DOTC)-8, СНЯТИЕ,
Центральная выхлопная труба.>

18) Отсоедините провод массы со стороны
двигателя.

19) Отверните болты и гайки, которые крепят
нижнюю часть трансмиссии к двигателю.
• Модель AT

• Модель MT

ME-00035

ME-03083

ME-03376

ME-03377

AT-03238

MT-00077

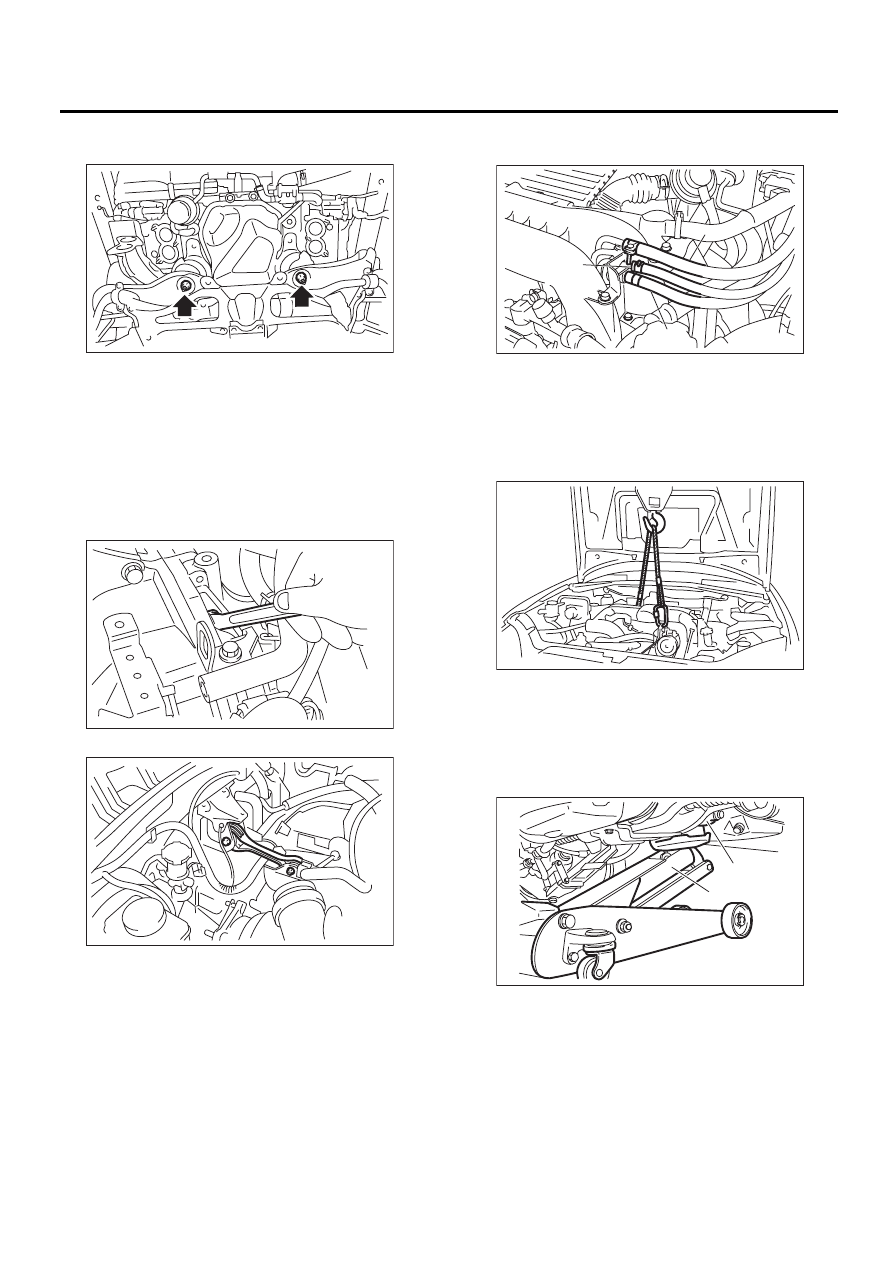

ME(H4DOTC)-33

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

20) Отверните гайки, которые крепят опоры
двигателя на передней поперечной балке.

21) Отделите муфту гидротрансформатора от
ведущего диска. (Модель AT)

(1) Опустите автомобиль.
(2) Снимите заглушку сервисного отверстия.
(3) Отверните болты, которые крепят муф-
ту гидротрансформатора к ведущему дис-
ку.
(4) Отверните остальные болты, поворачи-
вая коленчатый вал при помощи специаль-
ного ключа.

22) Снимите блокиратор раскачки.

23) Отсоедините шланг подачи топлива, шланг
возврата топлива и шланг отвода паров топли-
ва.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топли-
во.

• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

24) Поддержите двигатель подъемным уст-
ройством и стальными тросами.

25) Подоприте трансмиссию при помощи га-
ражного домкрата.

ОСТОРОЖНО:
При выполнении данной операции убеди-
тесь, что трансмиссия не опустится под
собственным весом.

ОСТОРОЖНО:
Перед снятием двигателя с трансмиссии,
убедитесь, что не производятся другие опе-
рации.

LU-00223

ME-00044

ME-03564

(A) Шланг подачи топлива

(B) Шланг возврата топлива

(C) Шланг отвода паров топлива

(A) Трансмиссия

(B) Гаражный домкрат

FU-03026

(A)

(C)

(B)

LU-00222

ME-00215

(B)

(A)
