ME(H4DOTC)-18

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

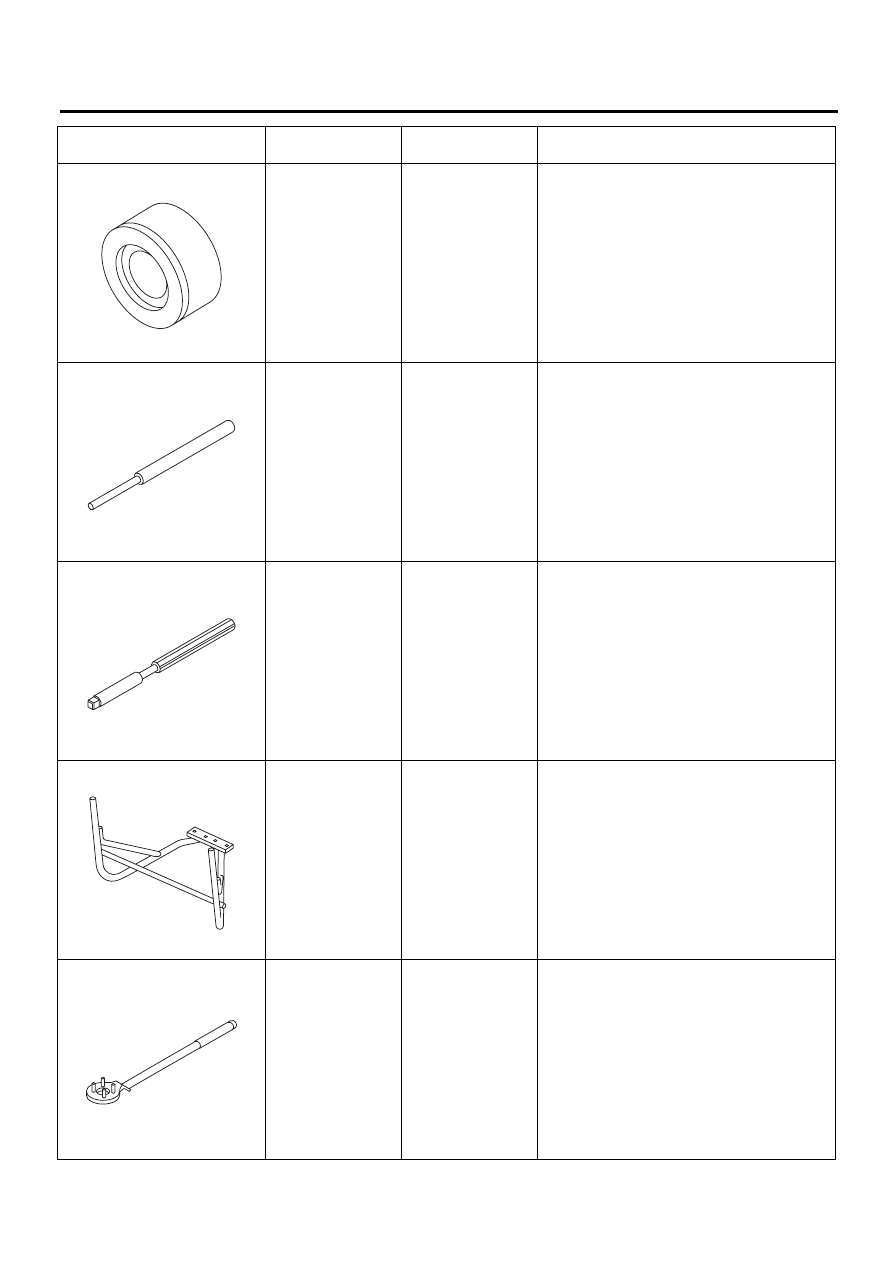

18251AA020

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ РЕГУЛИ-
РОВКИ НАПРАВ-
ЛЯЮЩИХ ВТУЛОК
КЛАПАНОВ

Используется для установки направляющих
втулок впускных и выпускных клапанов.

499767200

СЪЕМНИК НА-
ПРАВЛЯЮЩИХ
ВТУЛОК КЛАПА-
НОВ

Используется для снятия направляющих
втулок клапанов.

499767400

РАЗВЕРТКА ДЛЯ
НАПРАВЛЯЮЩИХ
ВТУЛОК КЛАПА-
НОВ

Используется для развертывания направля-
ющих втулок клапанов.

499817100

СТЕНД ДВИГАТЕ-
ЛЯ

• Стенд используется для разборки и сбор-
ки двигателя.
• Используется вместе с АДАПТЕРАМИ
СТЕНДА ДВИГАТЕЛЯ ПРАВЫМ (498457000)
И ЛЕВЫМ (498457100).

499977100

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения шки-
ва коленчатого вала при отворачивании или
затяжке болта шкива коленчатого вала.
(Модель MT)

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST18251AA020

ST-499767200

ST-499767400

ST-499817100

ST-499977100

ME(H4DOTC)-19

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

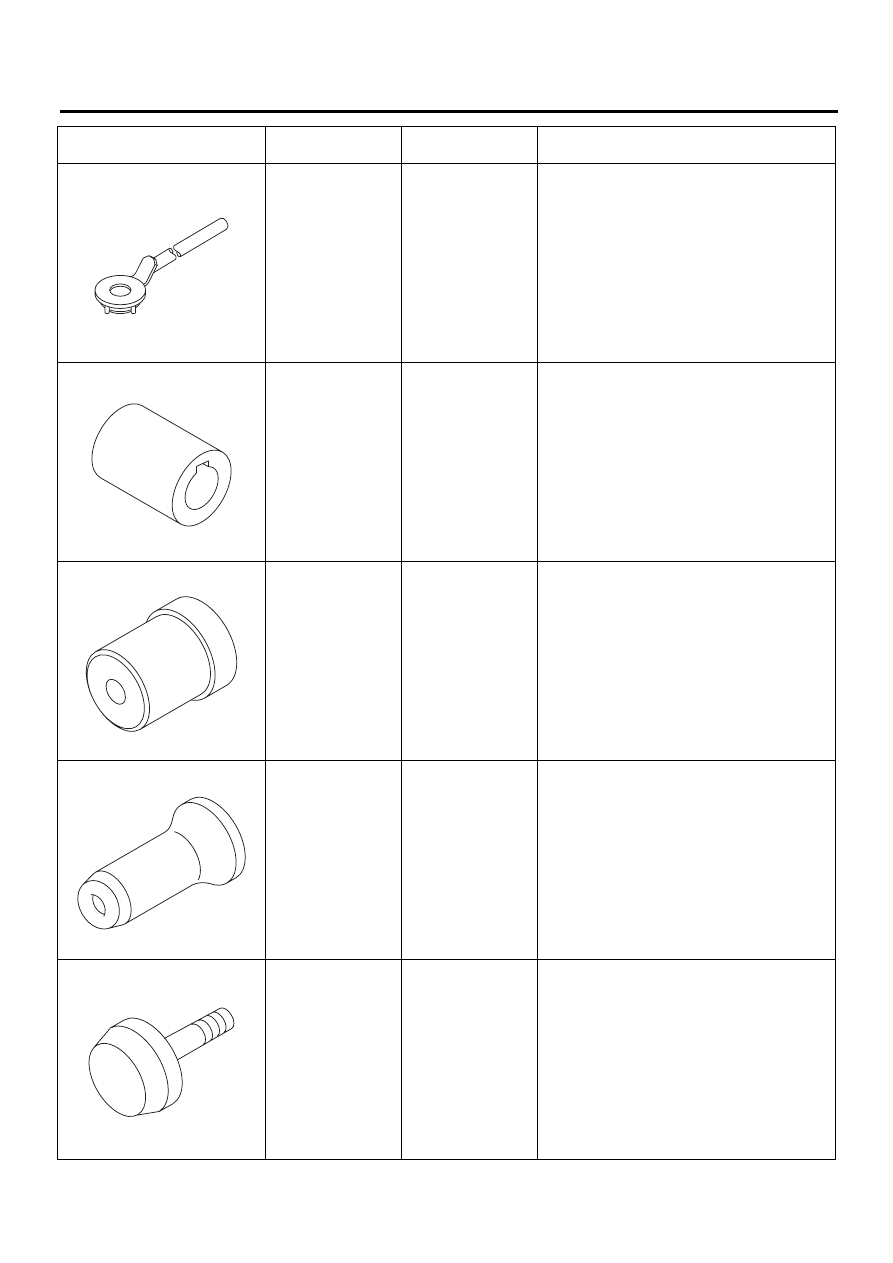

499977400

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения шки-
ва коленчатого вала при отворачивании или
затяжке болта шкива коленчатого вала.
(Модель AT)

499987500

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленча-
того вала.

499587100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА

Используется для установки сальника мас-
ляного насоса.

499587600

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА

Используется для установки сальника рас-
пределительного вала для двигателя DOHC.

499597200

НАПРАВЛЯЮЩАЯ
САЛЬНИКА

• Используется для установки сальника рас-
пределительного вала для двигателя DOHC.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ УСТАНОВКИ САЛЬНИКА
(499587600).

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-499977400

ST-499987500

ST-499587100

ST-499587600

ST-499597200

ME(H4DOTC)-20

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

E: ПРОЦЕДУРА

В принципе, проведение следующих сервисных процедур возможно на двигателе, установленном на
автомобиле, однако, процедуры, описанные в данном разделе, опираются на то, что двигатель снят
с автомобиля.
• Клиновидный ремень
• Ремень ГРМ
• Распределительный вал
• Головка блока цилиндров

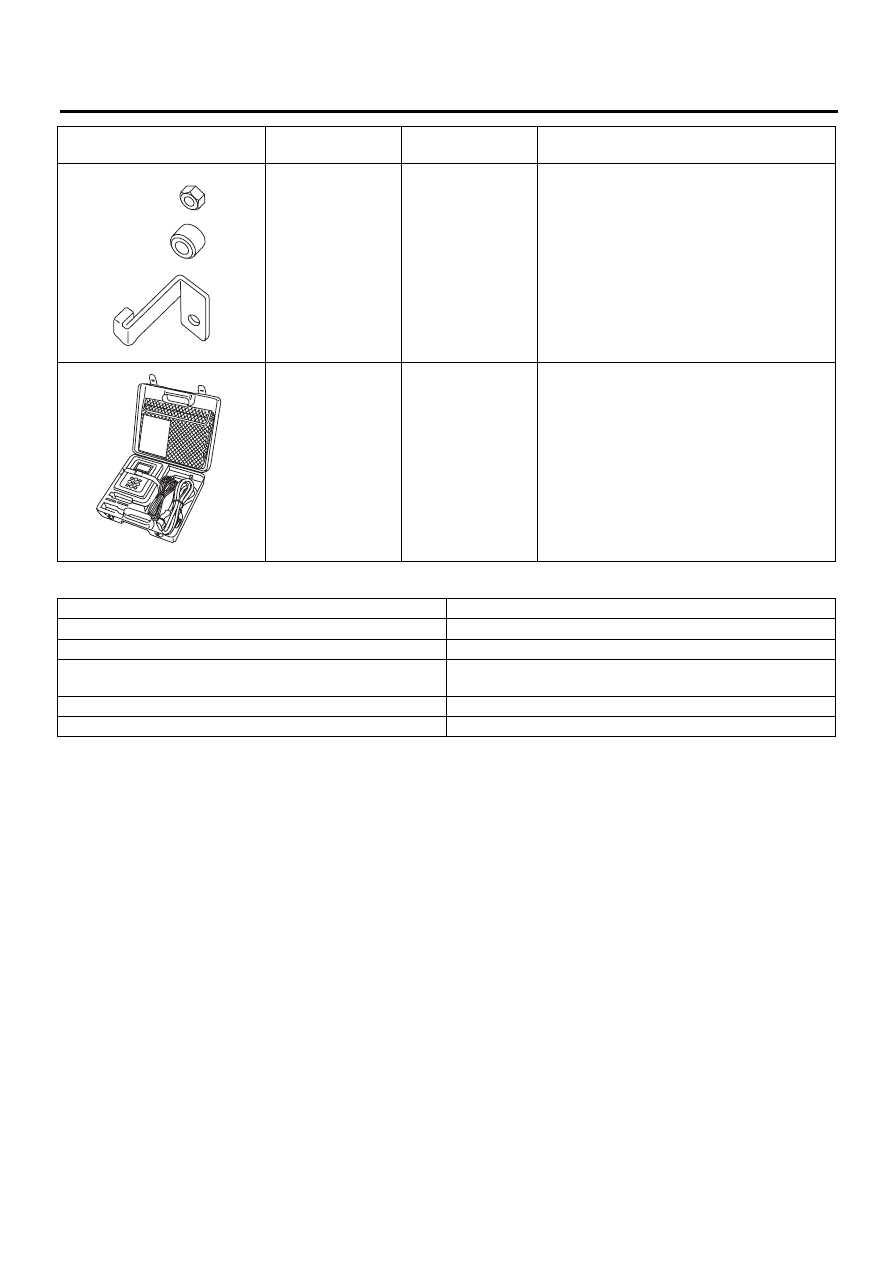

498277200

КОМПЛЕКТ СТО-
ПОРА

Используется для установки узла автомати-
ческой трансмиссии на двигатель.

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Измеритель компрессии

Используется для измерения компрессии.

Стробоскоп

Используется для измерения угла опережения зажигания.

Измеритель разрежения

Используется для измерения разрежения во впускном кол-
лекторе.

Измеритель давления масла

Используется для измерения давления моторного масла.

Измеритель давления топлива

Используется для измерения давления топлива.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-498277200

ST1B022XG0

ME(H4DOTC)-21

Компрессия

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. Компрессия

A: ПРОВЕРКА

ОСТОРОЖНО:
После прогрева двигатель становится
очень горячим. Будьте осторожны, чтобы не
обжечься во время проведения измерений.
1) Снимите крышку коллектора.
2) После прогрева двигателя, переведите вы-
ключатель зажигания в положение OFF.
3) Убедитесь, что аккумулятор полностью за-
ряжен.
4) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
5) Снимите все свечи зажигания.
<См. IG(H4DO)-4, СНЯТИЕ, Свеча зажигания.>
6) Полностью откройте дроссельную заслонку.
7) Проверьте электродвигатель стартера на
предмет работоспособности и удовлетвори-
тельности параметров.

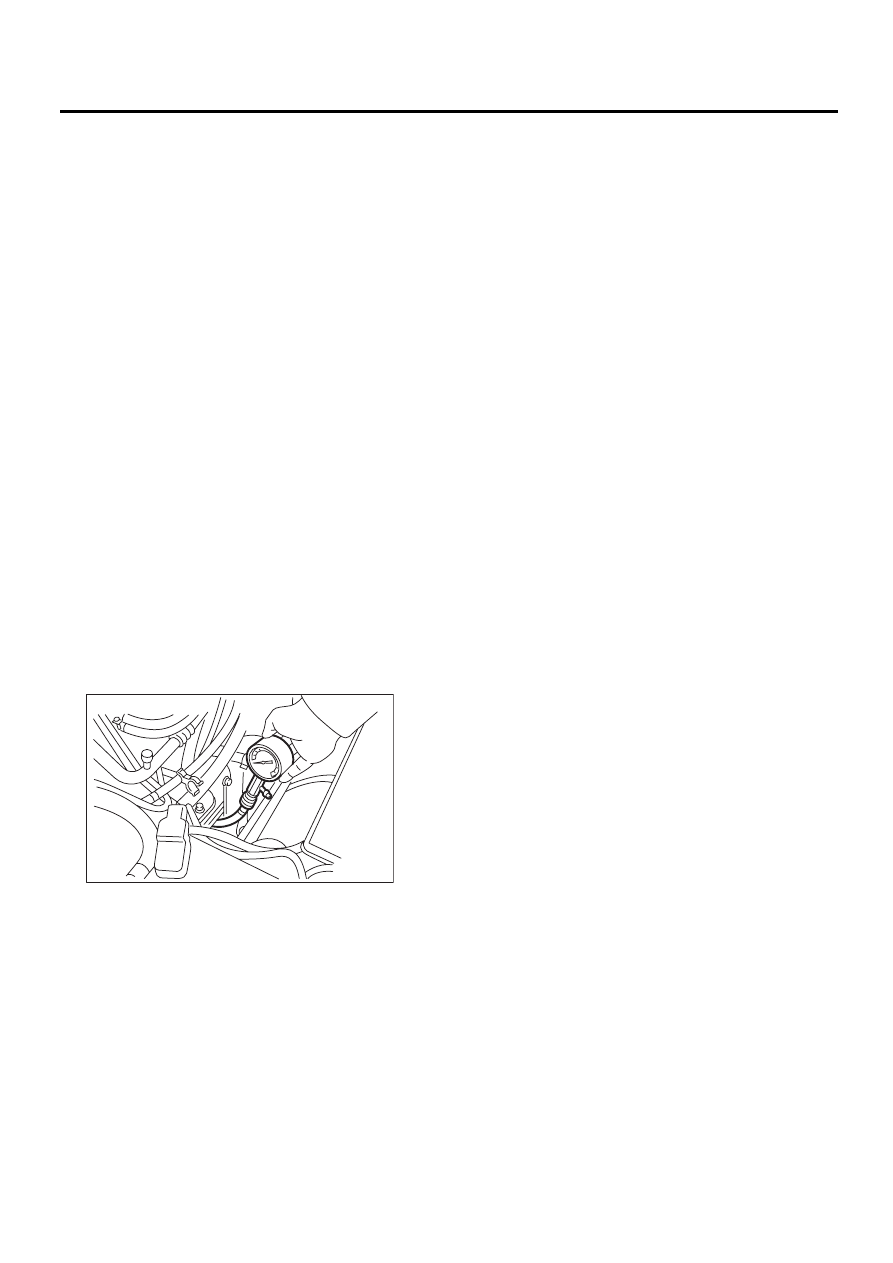

8) Плотно прижмите измеритель компрессии к
отверстию свечи зажигания.

ПРИМЕЧАНИЕ:
При использовании ввинчивающегося измери-
теля компрессии, винтовая часть должна быть
длиной менее 18 мм (071 дюйма).
9) Прокрутите двигатель при помощи стартера
и считайте максимальное значение на измери-
теле после того, как стрелка успокоится.

10) Выполните как минимум два измерения на
цилиндр, чтобы убедиться в корректности зна-
чений.

Компрессия (при полностью открытой
дроссельной заслонке):

Номинальное значение

981 — 1177 кПа (10 — 12 кгс/см

2

,

142 — 171 фунтов/кв. дюйм)

Разница между цилиндрами

49 кПа (0,5 кгс/см

2

, 7 фунтов/кв. дюйм),

или менее

11) После проверки установите соответствую-
щие детали в порядке, обратном порядку сня-
тия.

ME-03009
