IN(H4DOTC)-16

Турбонагнетатель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

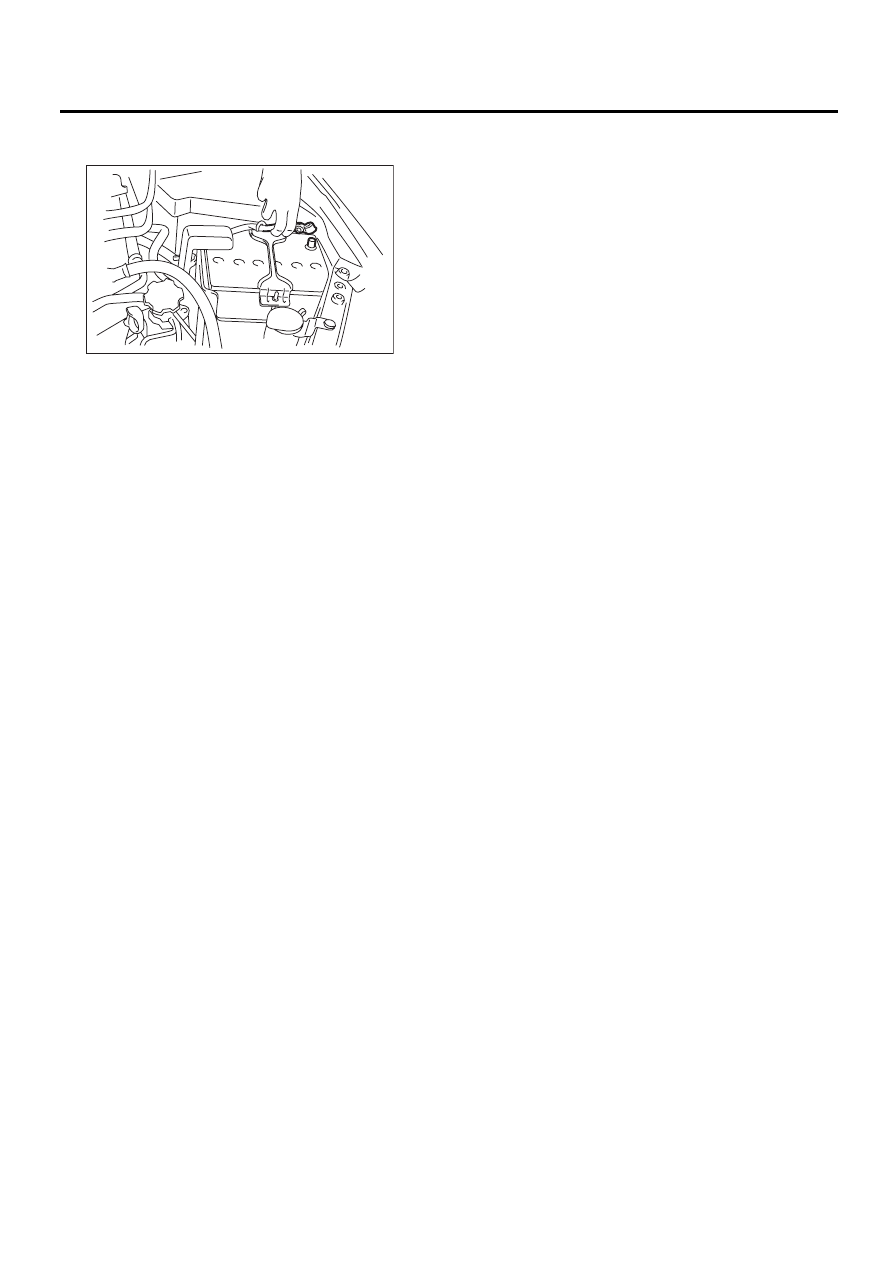

13) Присоедините провод массы к аккумулято-
ру.

IN-00203

IN(H4DOTC)-17

Воздушный перепускной клапан

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

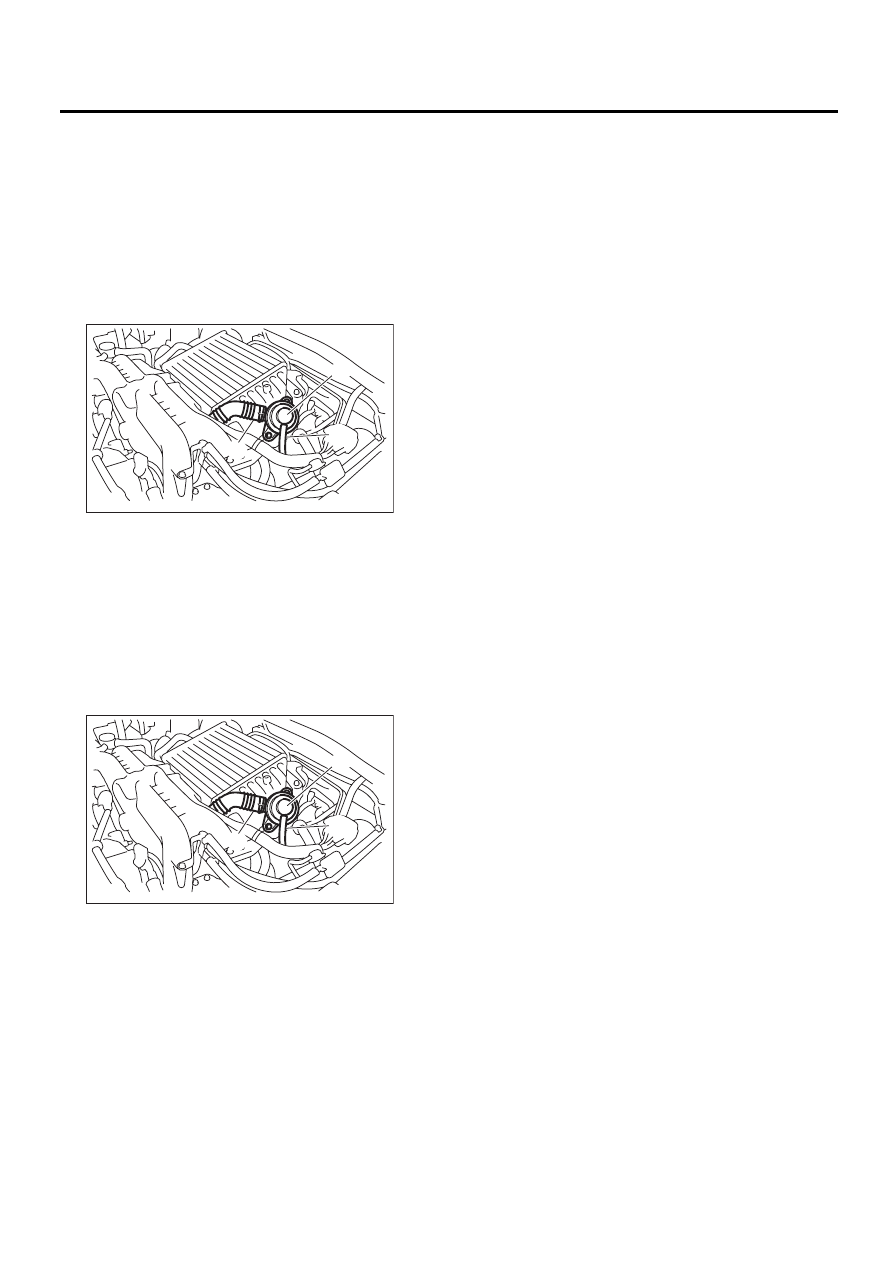

9. Воздушный перепускной

клапан

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините от воздушного перепускного
клапана (C) обводную воздушную трубку (A) и
вакуумный шланг (B).
3) Снимите с промежуточного охладителя воз-
душный перепускной клапан (C).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Будьте осторожный, чтобы не пережать уп-
лотнительное кольцо.

Момент затяжки:

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

(A) Обводная воздушная трубка

(B) Вакуумный шланг

(C) Воздушный перепускной клапан

IN-02279

(A)

(C)

(B)

IN-02279

(A)

(C)

(B)

IN(H4DOTC)-18

Воздушный перепускной клапан

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

МЕХАНИЧЕСКАЯ ЧАСТЬ

ME(H4DOTC)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Компрессия .............................................................................................21

3.

Холостые обороты  ................................................................................ 22

4.

Угол опережения зажигания ................................................................ 23

5.

Разрежение во впускном коллекторе  ................................................ 24

6.

Давление моторного масла  .................................................................. 25

7.

Давление топлива  ................................................................................. 26

8.

Клапанный зазор ................................................................................... 27

9.

Узел двигателя  ..................................................................................... 31

10.

Опоры двигателя  .................................................................................. 38

11.

Подготовка к капитальному ремонту  ................................................. 39

12.

Клиновидный ремень .............................................................................40

13.

Шкив коленчатого вала ........................................................................ 43

14.

Крышка ремня ГРМ ............................................................................... 45

15.

Ремень ГРМ  ........................................................................................... 46

16.

Звездочка распределительного вала  ................................................. 55

17.

Звездочка коленчатого вала ............................................................... 57

18.

Распределительный вал .......................................................................58

19.

Головка блока цилиндров  .................................................................... 64

20.

Блок цилиндров  .................................................................................... 73

21.

Впускной и выпускной клапан  ............................................................. 97

22.

Поршень ..................................................................................................98

23.

Шатун ..................................................................................................... 99

24.

Коленчатый вал  ...................................................................................100

25.

Общие принципы поиска и устранения неисправностей
двигателя...............................................................................................101

26.

Шумы двигателя .................................................................................. 108
