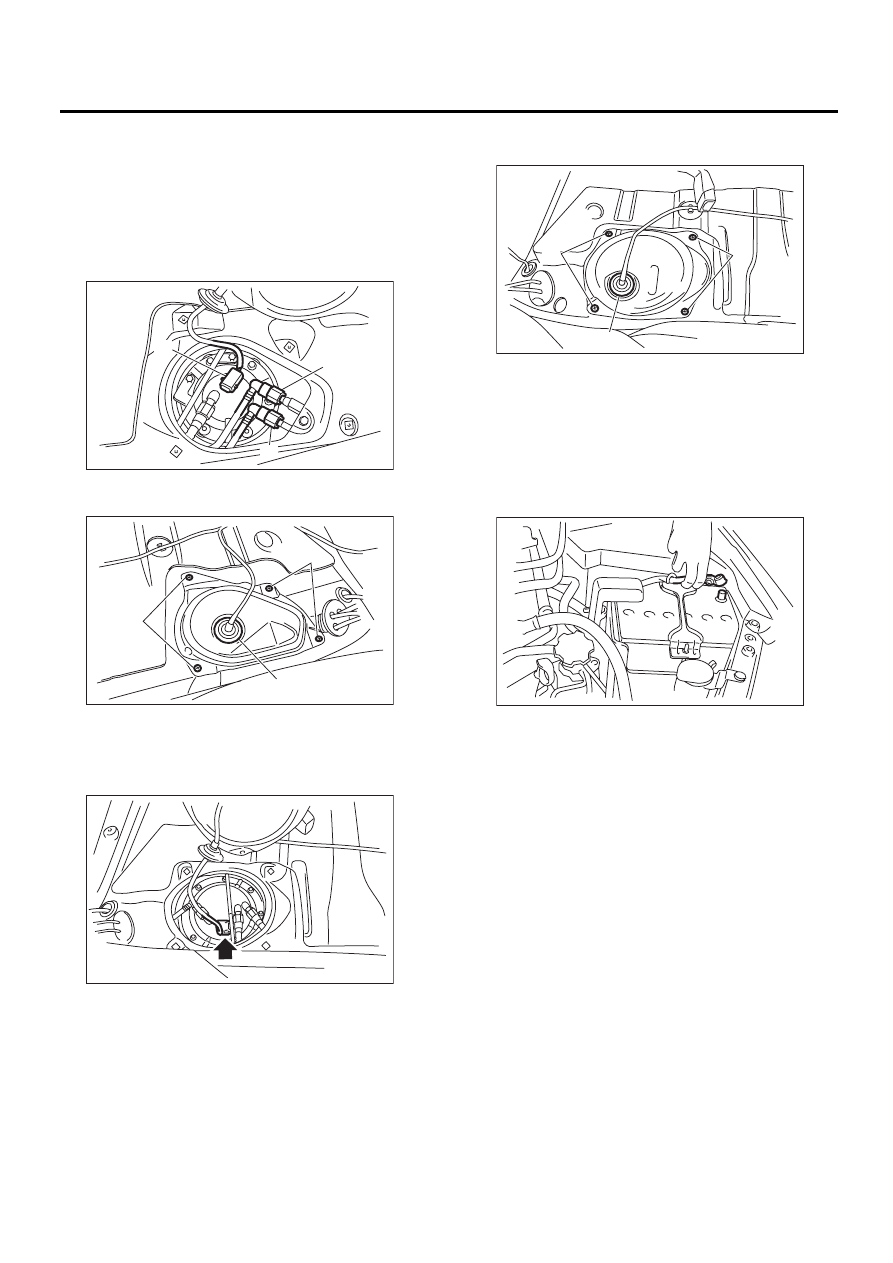

Subaru Legacy (2008 год). Руководство - часть 308

FU(H4DOTC)-56

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20) Соедините быстроразъемный соединитель
трубки подачи топлива (В) и трубки возврата
топлива (С). <См. FU(H4DOTC)-67, УСТАНОВ-
КА, Магистрали подачи, возврата и отвода па-
ров топлива.>

ПРИМЕЧАНИЕ:
При соединении будьте осторожны, чтобы не
перепутать подающую и обратную стороны.

21) Установите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

22) Подключите разъем к топливному насосу.

23) Установите крышку сервисного отверстия
топливного насоса.

24) Установите заднее сиденье.
25) Установите предохранитель топливного
насоса в главный блок предохранителей.
26) Присоедините провод массы к аккумулято-
ру.

27) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
28) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-17, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Проверьте, не имеются ли на топливном ба-
ке отверстия, трещины либо иные поврежде-
ния.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

(A) Болт

(B) Проходная изолирующая втулка

FU-01127

(A)

(B)

(C)

FU-01126

(B)

(A)

(A)

FU-01125

(A) Болт

(B) Проходная изолирующая втулка

FU-01124

(A)

(B)

(A)

IN-00203

FU(H4DOTC)-57

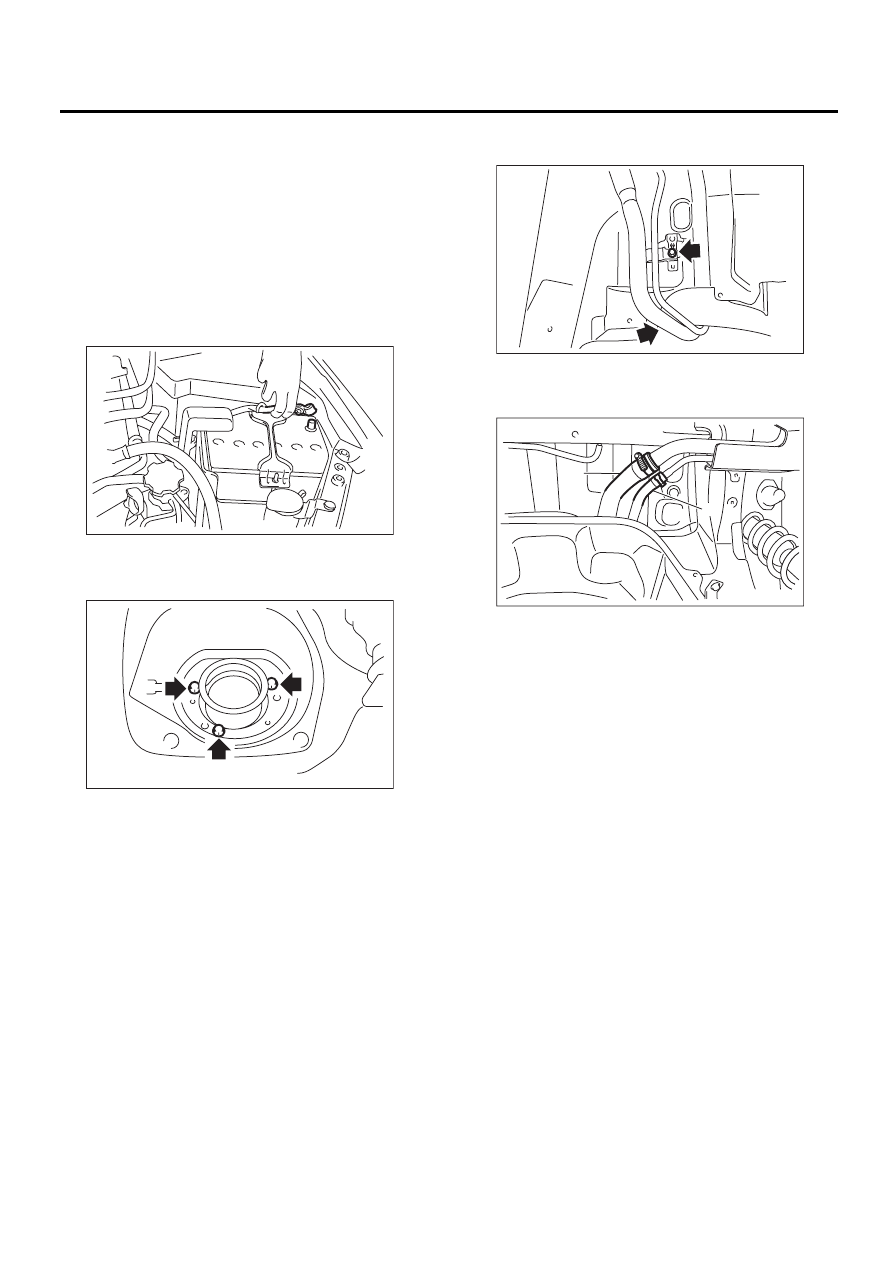

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Заправочная труба

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Откройте лючок заправочной горловины и
снимите крышку с горловины.
4) Отверните винты, которые крепят прокладку.

5) Снимите правое заднее колесо.
6) Поднимите автомобиль на подъемнике.
7) Слейте топливо из топливного бака. <См.
FU(H4DOTC)-49, СЛИВ ТОПЛИВА (ПРИ ПОМО-
ЩИ SUBARU SELECT MONITOR), ПРОЦЕДУ-
РА, Топливо.>
8) Снимите брызговик. <См. EI-30, СНЯТИЕ,
Брызговик.>
9) Снимите задний подрамник. <См. RS-23,
СНЯТИЕ, Задний подрамник.>

10) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

11) Ослабьте хомут и отсоедините от запра-
вочной трубы шланг заправочной горловины
(А) и вентиляционный шланг(В).

12) Снимите заправочную трубу, выводя ее под
автомобиль.

IN-00203

FU-00095

FU-01139

FU-01136

(A)

(B)

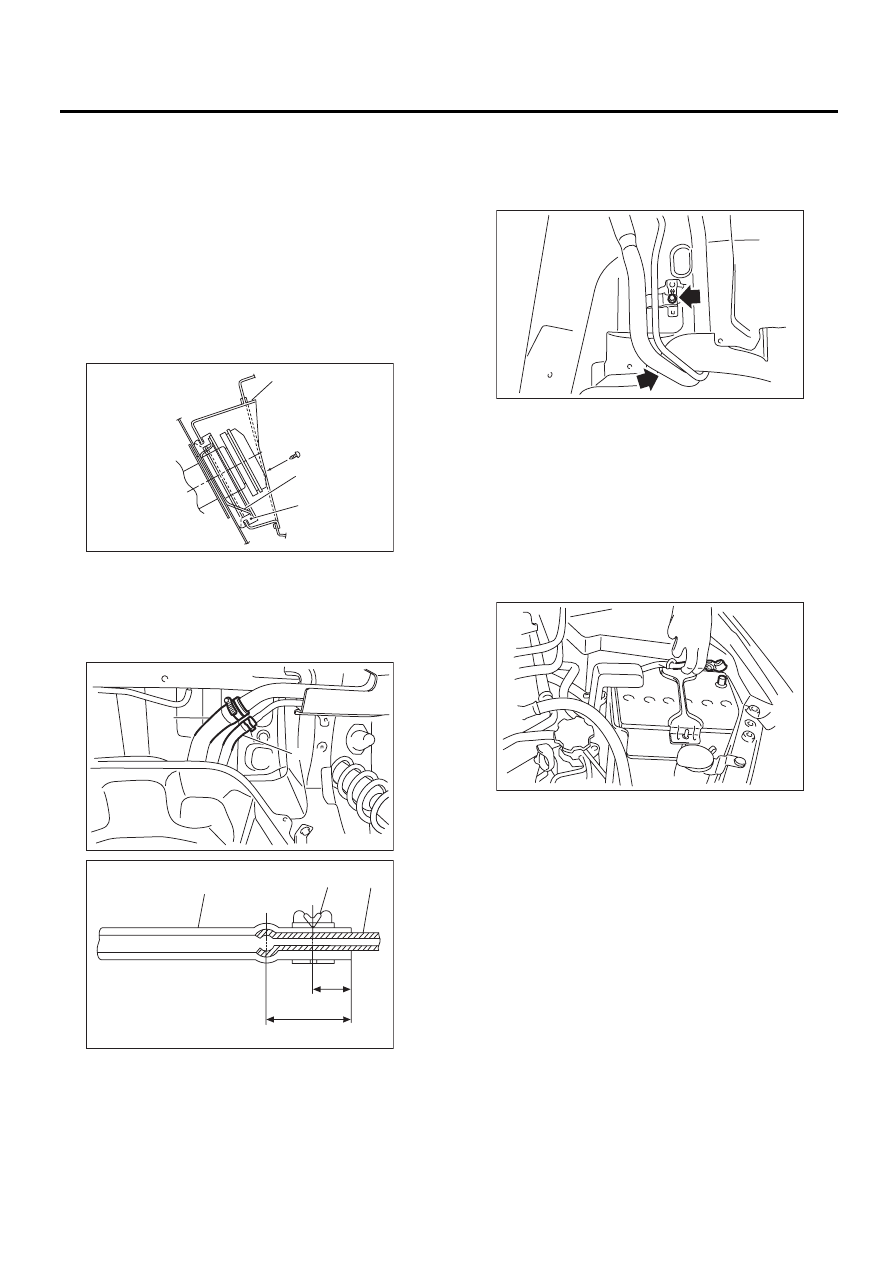

FU(H4DOTC)-58

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Откройте люк заправочной горловины.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Совместите отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Надежно вставьте шланг топливозаправоч-
ной горловины (A) и вентиляционную трубку (B)
в указанные позиции, а затем затяните хомут.

Момент затяжки:

2,5 Нм (0,3 кгс-м, 1,8 фунт-сила-фут)

5) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите задний подрамник. <См. RS-24,
УСТАНОВКА, Задний подрамник.>
7) Установите брызговик. <См. EI-30, УСТА-
НОВКА, Брызговик.>
8) Опустите автомобиль.
9) Установите правое заднее колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

10) Присоедините провод массы к аккумулято-
ру.

11) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
12) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-17, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Проверьте, не имеются ли на топливном ба-
ке отверстия, трещины либо иные поврежде-
ния.
2) Убедитесь в отсутствии трещин на топлив-
ном шланге и плотности его присоединения.

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-00103

(A)

(C)

(B)

FU-01136

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-01139

IN-00203

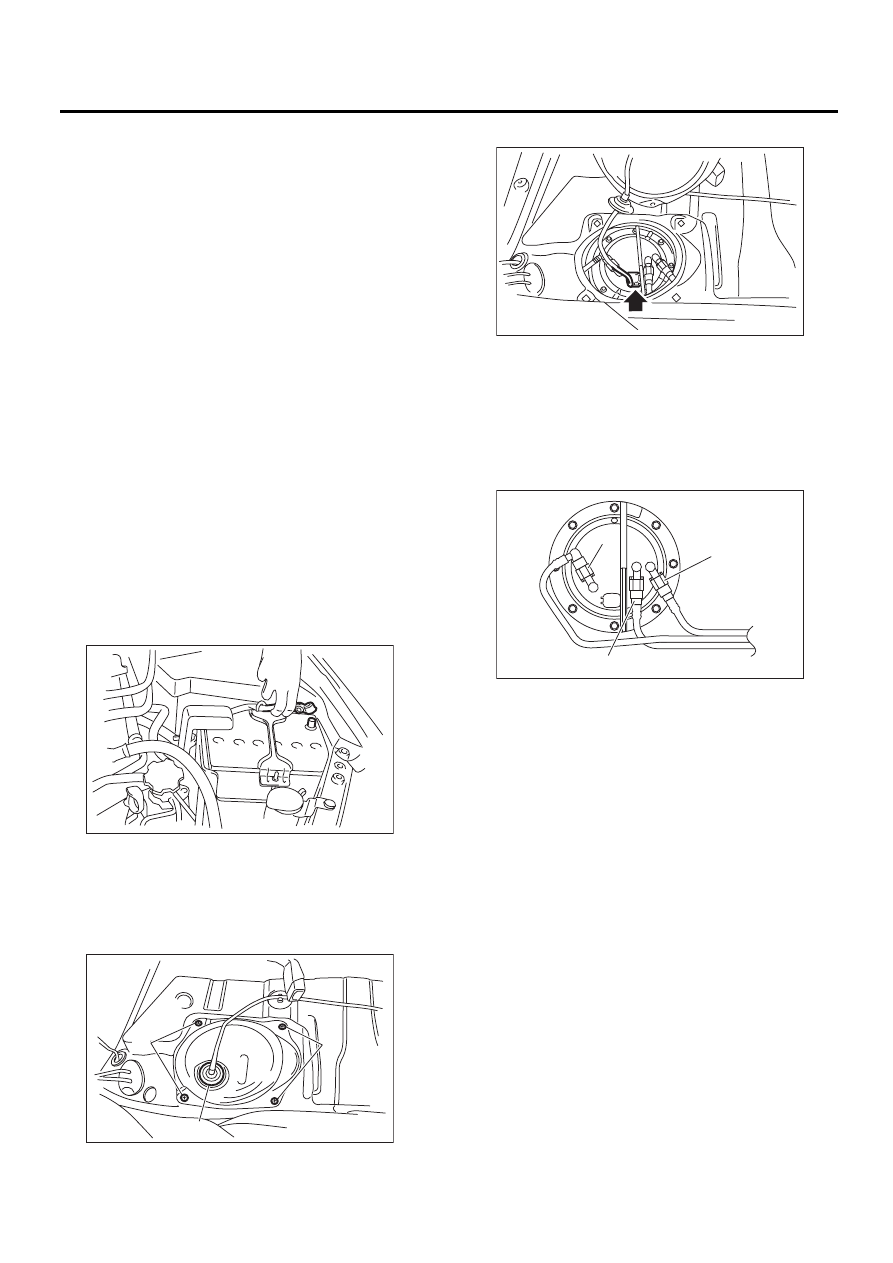

FU(H4DOTC)-59

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

29.Топливный насос

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Снимите давление в топливной системе.
<См. FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Слейте топливо. <См. FU(H4DOTC)-49,
СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ SUBARU
SELECT MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулято-
ра.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от топливного насоса.

7) Отсоедините быстроразъемный соедини-
тель, а затем отсоедините трубку подачи топ-
лива, трубку возврата топлива и трубку струй-
ного насоса. <См. FU(H4DOTC)-66, СНЯТИЕ,
Магистрали подачи, возврата и отвода паров
топлива.>
8) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

9) Снимите узел топливного насоса с топливно-
го бака.

IN-00203

FU-01124

(A)

(B)

(A)

(A) Трубка подачи топлива

(B) Трубка возврата топлива

(C) Трубка струйного насоса

FU-01125

FU-01140

(A)

(B)

(C)
