ВПРЫСК ТОПЛИВА
(ТОПЛИВНЫЕ СИСТЕМЫ)

FU(H4DOTC)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Корпус дроссельной заслонки  ............................................................. 12

3.

Впускной коллектор  ............................................................................. 13

4.

Датчик температуры охлаждающей жидкости двигателя  ............... 24

5.

Датчик угла поворота коленчатого вала ............................................ 25

6.

Датчик положения распределительного вала  ................................... 26

7.

Датчик детонации  ................................................................................. 27

8.

Датчик положения дроссельной заслонки ......................................... 28

9.

Датчик массового расхода воздуха и температуры впускаемого
воздуха ................................................................................................... 29

10.

Датчик абсолютного давления в коллекторе  .................................... 30

11.

Топливный инжектор ............................................................................ 31

12.

Узел клапана воздушного потока  ....................................................... 34

13.

Привод клапана воздушного потока ....................................................35

14.

Датчик положения клапана воздушного потока  ................................36

15.

Электромагнитный клапан управления потоком масла  ................... 37

16.

Электромагнитный перепускной клапан турбокомпрессора  ............38

17.

Передний датчик кислорода (качества топливовоздушной смеси)   39

18.

Задний датчик кислорода .................................................................... 41

19.

Селектор системы SI-DRIVE .................................................................42

20.

Переключатель S# системы SI-DRIVE .................................................43

21.

Блок управления двигателем (ECM) ....................................................44

22.

Главное реле  ......................................................................................... 45

23.

Реле топливного насоса ....................................................................... 46

24.

Реле электронной дроссельной заслонки .......................................... 47

25.

Блок управления топливным насосом  .................................................48

26.

Топливо .................................................................................................. 49

27.

Топливный бак  ...................................................................................... 51

28.

Заправочная труба  ............................................................................... 57

29.

Топливный насос ................................................................................... 59

30.

Датчик уровня топлива  .........................................................................61

31.

Вспомогательный датчик уровня топлива  ......................................... 62

32.

Топливный фильтр ................................................................................ 64

33.

Регулятор давления топлива ............................................................... 65

34.

Магистрали подачи, возврата и отвода паров топлива .....................66

35.

Общие принципы поиска неисправностей топливной системы ........ 69

FU(H4DOTC)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Топливный бак

Объем

64 л (16,9 галлонов США, 14,1 британских галлонов)

Место установки

Под задним сиденьем

Топливный насос

Тип

Центробежный

Отключение при давлении на
выходе

550 — 850 кПа (5,61 — 8,67 кгс/см

2

, 79,8 — 123,3 фунтов/кв. дюйм)

Производительность

155 л (40,9 галлонов США, 34,1 британских галлонов)/ч или более

[12 В при 300 кПа (3,06 кгс/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

Расположен в баке

FU(H4DOTC)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УЗЕЛ

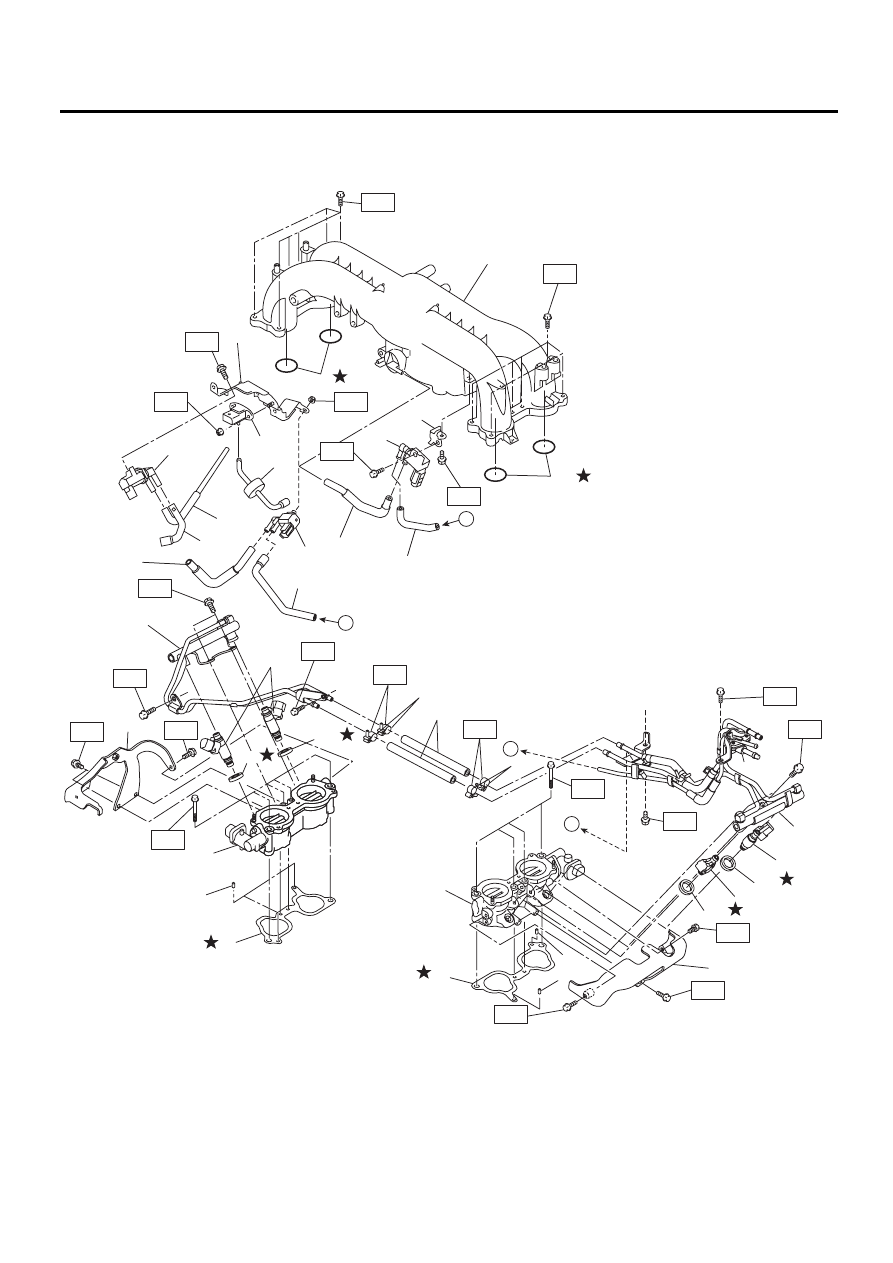

1. ВПУСКНОЙ КОЛЛЕКТОР

(8)

(9)

(9)

T2

T2

T5

T5

T2

(7)

(7)

(8)

T3

(17)

(18)

(16)

(15)

(11)

(11)

(21)

(10)

(10)

(22)

(11)

T3

(23)

(23)

(24)

(4)

(5)

(12)

(25)

(26)

(6)

T2

T2

B

B

A

A

(19)

(20)

(27)

(14)

(10)

(3)

(2)

(3)

(1)

(13)

T4

T4

T4

T4

T2

T2

T1

T2

T4

T1

T4

T4

T4

(11)

(8)

FU-03454
