EN(H4DO)(diag)-192

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН
используя “Спи-
сок кодов диа-
гностики неис-
правности
(КДН)”. <См.
EN(H4DO)(diag)-
84, Список кодов
диагностики не-
исправностей
(КДН).>

Переходите к шагу 2.

2

ПРОВЕРКА ДАННЫХ ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Запустите двигатель.
2) Наблюдая за экраном Subaru Select Monitor или уни-
версального сканера, прогрейте двигатель до темпера-
туры охлаждающей жидкости выше 75°C (167°F).
Если двигатель уже прогрет, дайте ему поработать на
холостых оборотах не менее 1 минуты.
3) Считайте сигнал переднего датчика кислорода, ис-
пользуя Subaru Select Monitor или универсальный ска-
нер.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о порядке
работы, обратитесь к разделу “СЧИТЫВАНИЕ ТЕКУ-
ЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См. EN(H4DO)(diag)-35,
Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке работы,
обратитесь к Руководству по эксплуатации универсаль-
ного сканера.

Напряжение со-
ставляет 2 — 2,3 В?

Переходите к ша-
гу 3.

Переходите к шагу 4.

3

ПРОВЕРКА ДАННЫХ ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
5 раз увеличьте обороты двигателя с оборотов холостого
хода до 3000 об/мин.

ПРИМЕЧАНИЕ:
• В нормальных условиях, при повышенных оборотах
топливовоздушная смесь должна быть богатой.
• Для повышения скорости вращения двигателя до
3000 об/мин, медленно нажмите на педаль акселерато-
ра, примерно на 5 секунд, и быстро отпустите ее, чтобы
снизить обороты двигателя.

Напряжение мень-
ше, чем 2,15 В?

Переходите к ша-
гу 6.

Переходите к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от ECM и разъем переднего
датчика кислорода.
3) Измерьте сопротивление в проводке между ECM и
передним датчиком кислорода.

Разъем и клемма

(B134) № 18 — (E24) № 3:
(B134) № 28 — (E24) № 1:

Сопротивление со-
ставляет менее
1 Ом?

Переходите к ша-
гу 5.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
передним датчиком
кислорода
• Плохой контакт в
соединительном
разъеме

EN(H4DO)(diag)-193

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BJ:КДН P1160 НЕИСПРАВНОСТЬ ВОЗВРАТНОЙ ПРУЖИНЫ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H4DO)(diag)-213, КДН
P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ
ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

BK:КДН P1492 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H4DO)(diag)-195, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BL:КДН P1493 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА № 1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H4DO)(diag)-197, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BM:КДН P1494 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H4DO)(diag)-195, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
Измерьте сопротивление между ECM и массой кузова.

Разъем и клемма

(B134) № 18 — Масса кузова:
(B134) № 28 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 6.

Устраните короткое
замыкание на массу
в проводке между
ECM и передним дат-
чиком кислорода.

6

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте детали системы выпуска.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Ослабление или неправильное соединение деталей
системы выпуска
• Повреждения (трещины, отверстия и др.) деталей
• Ослабление переднего датчика кислорода.
• Ослабление и неправильное соединение деталей
между передним датчиком кислорода и задним датчи-
ком кислорода

Выявлены ли непо-
ладки в системе
выпуска?

Отремонтируйте
или замените не-
исправные дета-
ли.

Замените передний
датчик кислорода.
<См. FU(H4DO)-32,
Передний датчик
кислорода (качества
топливовоздушной
смеси).>

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-194

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BN:КДН P1495 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H4DO)(diag)-197, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BO:КДН P1496 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H4DO)(diag)-195, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BP:КДН P1497 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H4DO)(diag)-197, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

EN(H4DO)(diag)-195

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BQ:КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Снижение всасывающей способности двигателя

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

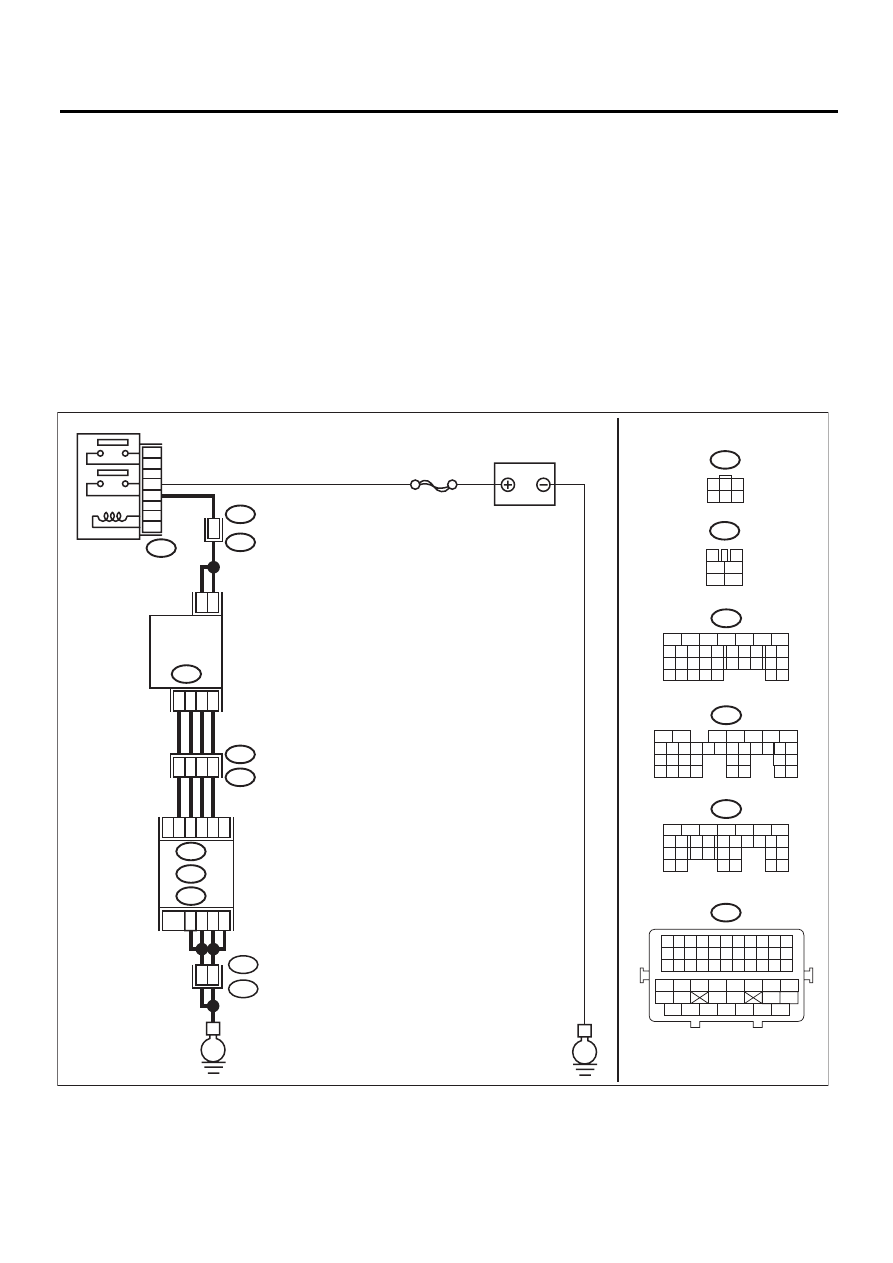

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06173

E

E

B47

E18

2

5

1

4

3

6

B21

E2

B21

E2

B21

E2

4

6

2
1

4

8

26

A14

A13

A15

A12

B4

B3

A6

25 29

30

35 36

D1

SBF-7

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

КЛАПАН РЕ-

ЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

 ГАЗОВ

A: B134

B: B135

D: B137

ECM

B47

E18

3

4

1

2

5

6

1

3

4 5 6

2

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D: B137

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B135

B:

1

2

3

4

5

6

7

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47
