EN(H4DO)(diag)-104

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов
диагностики неисправ-
ности (КДН)”. <См.
EN(H4DO)(diag)-84,
Список кодов диагнос-
тики неисправностей
(КДН).>

Замените датчик
массового расхо-
да воздуха и тем-
пературы впускае-
мого воздуха. <См.
FU(H4DO)-27, Дат-
чик массового рас-
хода воздуха и
температуры впус-
каемого воздуха.>

EN(H4DO)(diag)-105

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

I:

КДН P0102 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА
МАССОВОГО ИЛИ ОБЪЕМНОГО РАСХОДА ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет.
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

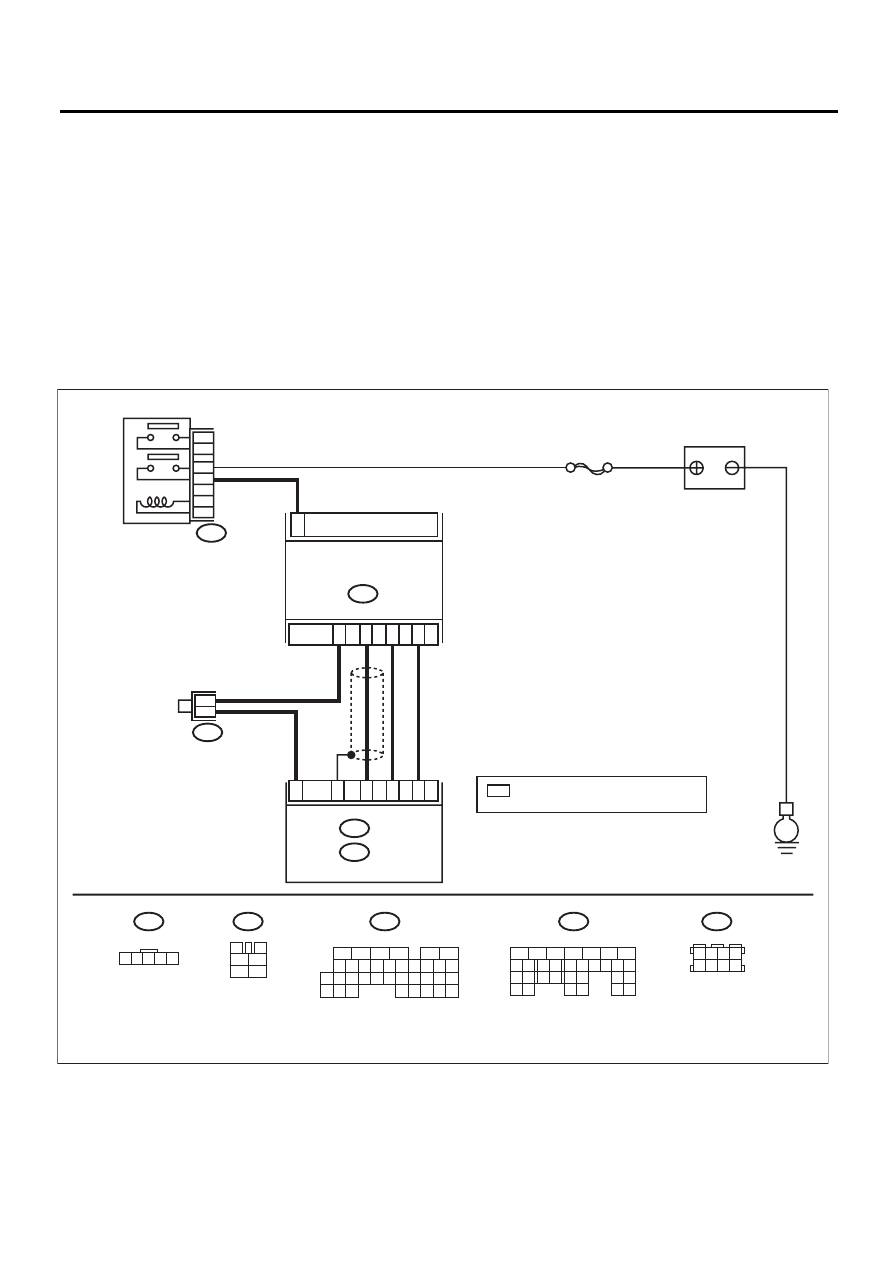

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04338

B3

B136

E

B83

1

B3

B136

C:

C

:

B137

D

:

B137

D:

SBF-7

1 2 3 4 5

3

4

1

2

5

6

B47

B83

2

4

3

5

C32

C9

C31

D31

C24

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 1,2,5, И 6

*

*

*

B47

1

2

4

6

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ДАТЧИК МАССОВОГО РАСХОДА

ВОЗДУХА И ТЕМПЕРАТУРЫ

ВПУСКАЕМОГО ВОЗДУХА

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

3 4

5 6

1 2

7 8

EN(H4DO)(diag)-106

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика воздушного потока
при помощи Subaru Select Monitor или универ-
сального сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-35, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке ра-
боты, обратитесь к Руководству по эксплуатации
универсального сканера.

Напряжение меньше,
чем 0,2 В?

Переходите к ша-
гу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем
выполните диагности-
ку еще раз.

ПРИМЕЧАНИЕ:
В этом случае причи-
ной может быть вре-
менный плохой кон-
такт в разъеме.

2

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА МАССОВОГО
РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУС-
КАЕМОГО ВОЗДУХА
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом дат-
чика массового расхода воздуха и температуры
впускаемого воздуха и массой двигателя.

Разъем и клемма

(B3) № 1 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом дат-
чика массового расхо-
да воздуха и темпера-
туры впускаемого воз-
духа
• Плохой контакт в
разъеме главного реле

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗ-
ДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗ-
ДУХА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика массового расхода воз-
духа и температуры впускаемого воздуха

Разъем и клемма

(B136) № 31 — (B3) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв в
проводке между ECM
и разъемом датчика
массового расхода
воздуха и температу-
ры впускаемого возду-
ха.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗ-
ДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗ-
ДУХА.
Измерьте сопротивление между ECM и массой
кузова.

Разъем и клемма

(B136) № 31 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 5.

Устраните замыкание
на массу в проводке
между ECM и разъ-
емом датчика массо-
вого расхода воздуха и
температуры впускае-
мого воздуха.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъеме
датчика массового расхода воздуха и температу-
ры впускаемого воздуха.

Обнаружен ли плохой
контакт в разъеме ECM
или разъеме датчика
массового расхода воз-
духа и температуры
впускаемого воздуха?

Устраните пло-
хой контакт в
разъеме ECM или
разъеме датчика
массового расхо-
да воздуха и тем-
пературы впуска-
емого воздуха.

Замените датчик мас-
сового расхода возду-
ха и температуры впус-
каемого воздуха. <См.
FU(H4DO)-27, Датчик
массового расхода
воздуха и температу-
ры впускаемого возду-
ха.>

EN(H4DO)(diag)-107

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

J: КДН P0103 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА МАССОВОГО ИЛИ ОБЪЕМНОГО РАСХОДА ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет.
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04338

B3

B136

E

B83

1

B3

B136

C:

C

:

B137

D

:

B137

D:

SBF-7

1 2 3 4 5

3

4

1

2

5

6

B47

B83

2

4

3

5

C32

C9

C31

D31

C24

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 1,2,5, И 6

*

*

*

B47

1

2

4

6

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ДАТЧИК МАССОВОГО РАСХОДА

ВОЗДУХА И ТЕМПЕРАТУРЫ

ВПУСКАЕМОГО ВОЗДУХА

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

3 4

5 6

1 2

7 8
