ME(H4DO)-20

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

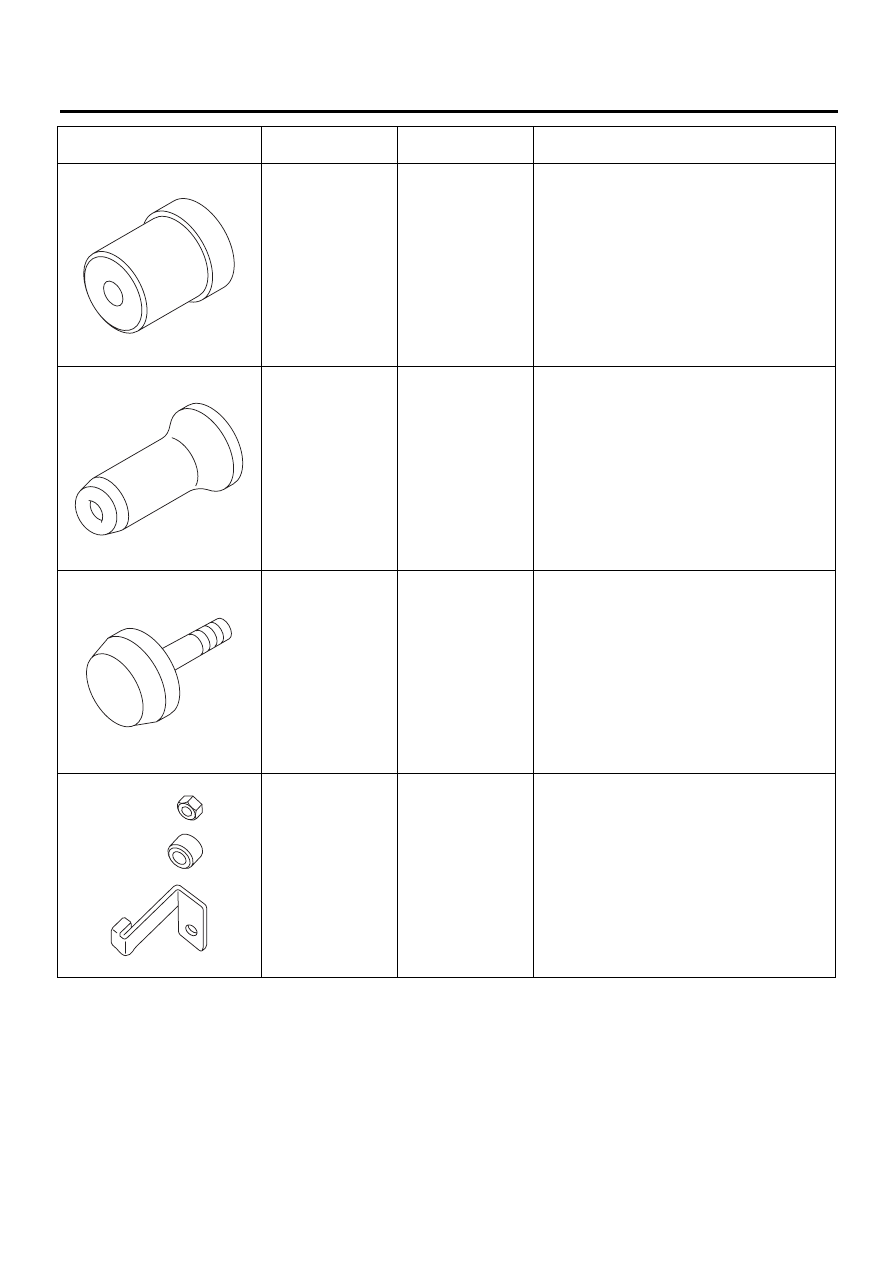

499587100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА

Используется для установки сальника масля-
ного насоса.

499587600

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА

Используется для установки сальника рас-
пределительного вала для двигателя DOHC.

499597200

НАПРАВЛЯЮЩАЯ
САЛЬНИКА

• Используется для установки сальника рас-
пределительного вала для двигателя DOHC.
• Используется вместе с НАПРАВЛЯЮЩЕЙ
САЛЬНИКА (499587600).

498277200

КОМПЛЕКТ СТО-
ПОРА

Используется для установки узла автомати-
ческой трансмиссии на двигатель.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499587100

ST-499587600

ST-499597200

ST-498277200

ME(H4DO)-21

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

E: ПРОЦЕДУРА

В принципе, проведение следующих сервисных процедур возможно на двигателе, установленном на
автомобиле, однако, процедуры, описанные в данном разделе, опираются на то, что двигатель снят
с автомобиля.
• Клиновидный ремень
• Ремень ГРМ
• Распределительный вал
• Головка блока цилиндров

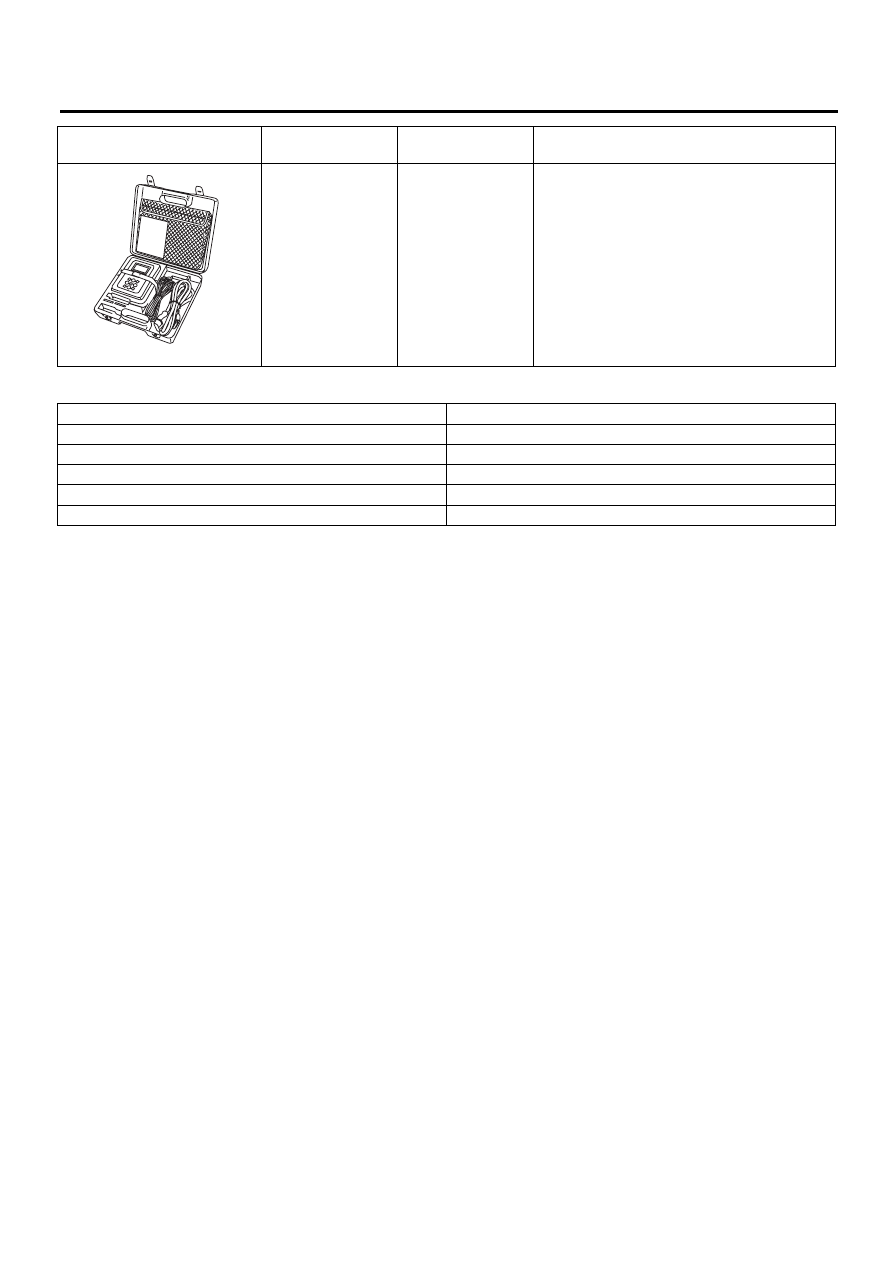

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Измеритель компрессии

Используется для измерения компрессии.

Измеритель разрежения

Используется для измерения разрежения.

Измеритель давления масла

Используется для измерения давления моторного масла.

Измеритель давления топлива

Используется для измерения давления топлива.

Стробоскоп

Используется для измерения угла опережения зажигания.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST1B022XG0

ME(H4DO)-22

Компрессия

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. Компрессия

A: ПРОВЕРКА

ОСТОРОЖНО:
После прогрева двигатель становится очень
горячим. Будьте осторожны, чтобы не об-
жечься во время проведения измерений.
1) После прогрева двигателя, переведите вы-
ключатель зажигания в положение OFF.
2) Убедитесь, что аккумулятор полностью за-
ряжен.
3) Снимите давление в топливной системе.
<См. FU(H4DO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
4) Снимите все свечи зажигания.
<См. IG(H4DO)-4, СНЯТИЕ, Свеча зажигания.>
5) Полностью откройте дроссельную заслонку.
6) Проверьте электродвигатель стартера на
предмет работоспособности и удовлетвори-
тельности параметров.

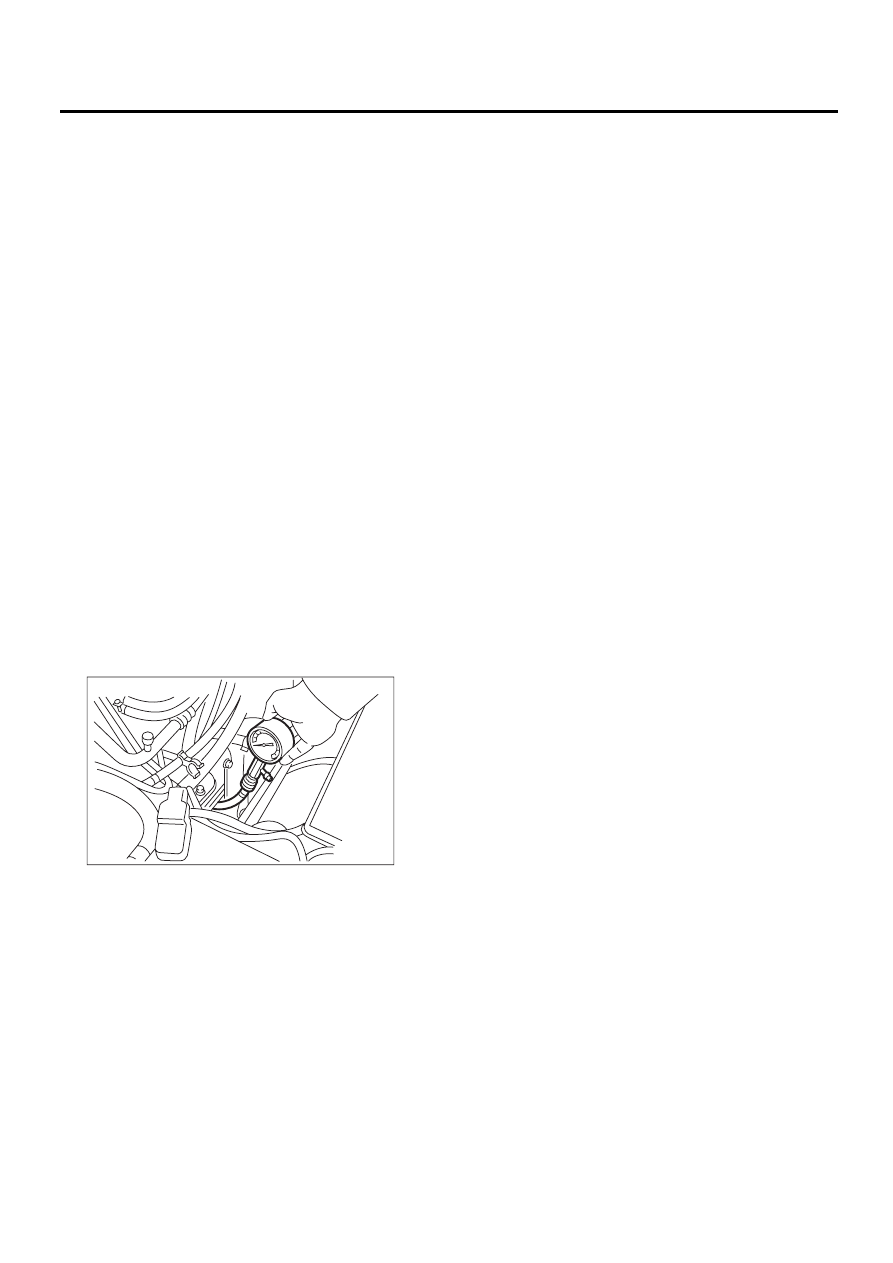

7) Плотно прижмите измеритель компрессии к
отверстию свечи зажигания.

ПРИМЕЧАНИЕ:
При использовании ввинчивающегося измери-
теля компрессии, винтовая часть должна быть
длиной менее 18 мм (071 дюйма).
8) Прокрутите двигатель при помощи стартера
и считайте максимальное значение на измери-
теле после того, как стрелка успокоится.

9) Выполните как минимум два измерения на
цилиндр, чтобы убедиться в корректности зна-
чений.

Компрессия (при полностью открытой
дроссельной заслонке):

Номинальное значение

1100 — 1300 кПа (11,2 — 13,3 кгс/см

2

,

160 — 189 фунтов/кв. дюйм)

Разница между цилиндрами:

49 кПа (0,5 кгс/см

2

, 7 фунтов/кв. дюйм)

или менее

10) После проверки установите соответствую-
щие детали в порядке, обратном порядку сня-
тия.

ME-03009

ME(H4DO)-23

Холостые обороты

МЕХАНИЧЕСКАЯ ЧАСТЬ

3. Холостые обороты

A: ПРОВЕРКА

1) Перед проверкой холостых оборотов, про-
верьте следующие позиции:

(1) Проверьте, что фильтрующий элемент
воздушного фильтра не забит, выставлен
правильный угол опережения зажигания,
свечи зажигания в хорошем состоянии, а
шланги правильно присоединены.
(2) Убедитесь, что контрольная лампа обна-
ружения неисправности двигателя не горит.

2) Прогрейте двигатель.
3) Считайте скорость вращения двигателя на
холостых оборотах при помощи Subaru Select
Monitor. <См. EN(H4DO)(diag)-36, СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ (НОР-
МАЛЬНЫЙ РЕЖИМ), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
4) Проверьте холостые обороты при отсутс-
твии нагрузки. (Фары, вентилятор отопителя,
обогрев заднего стекла, вентилятор радиато-
ра, кондиционер и т.д. выключены)

Холостые обороты [Без нагрузки, трансмис-
сия в нейтральном положении, в диапазоне
“P” или “N”]:

650

±

50 об/мин

5) Проверьте холостые обороты при нагрузке.
(Включите кондиционер и дайте компрессору
поработать не менее одной минуты перед про-
ведением измерений)

Холостые обороты [кондиционер включен,
трансмиссия в нейтральном положении, в
диапазоне “P” или “N”]:

775

±

50 об/мин (при низкой нагрузке комп-

рессора)
850

±

50 об/мин (при высокой нагрузке ком-

прессора)

ПРИМЕЧАНИЕ:
Холостые обороты не регулируются вручную,
поскольку подлежат автоматической регули-
ровке. При невозможности поддержания пред-
писанных холостых оборотов, обратитесь к Об-
щей таблице бортовой диагностики в разделе
“Система управления двигателем”. <См.
EN(H4DO)(diag)-2, Базовая процедура диагнос-
тики.>
