Subaru Legacy (2008 год). Руководство - часть 180

FU(H4DO)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

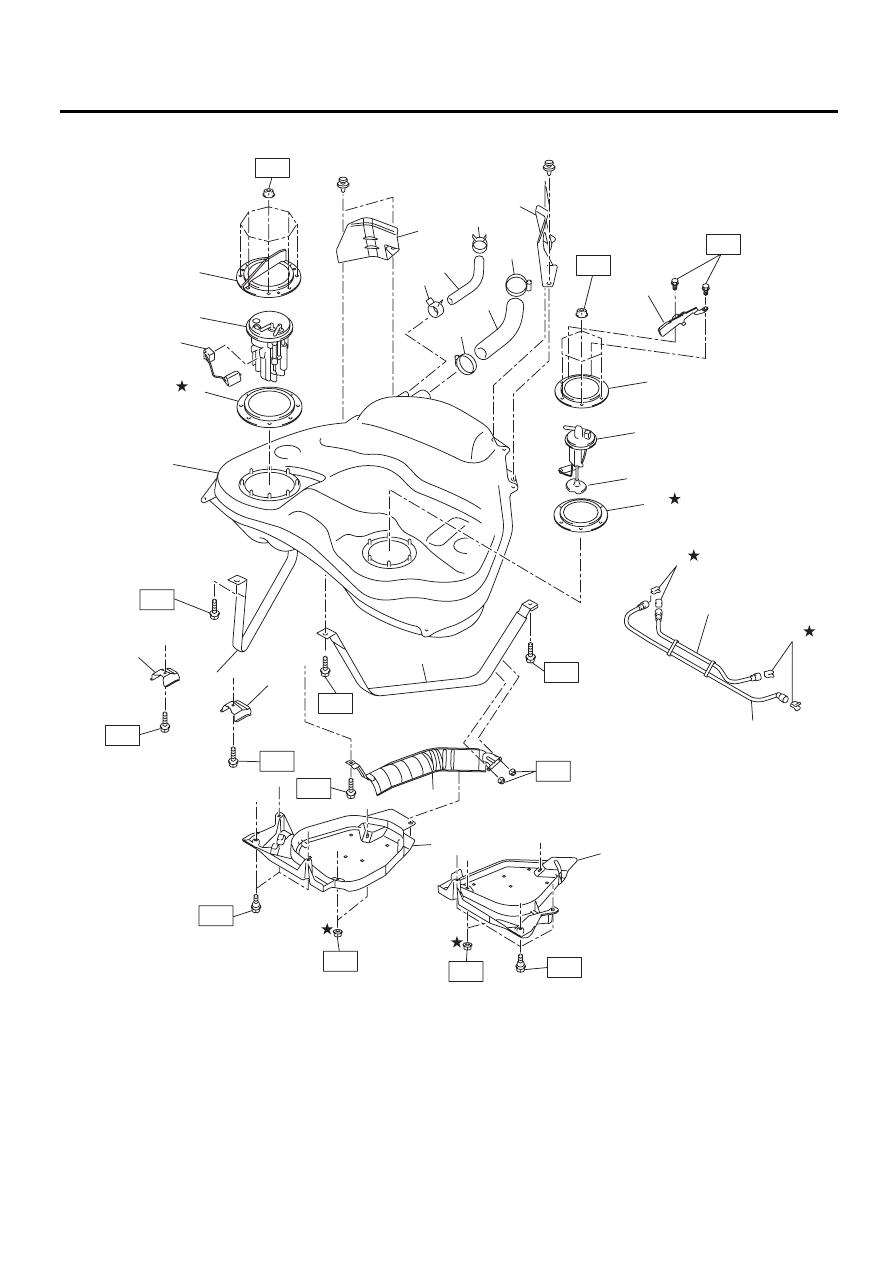

4. ТОПЛИВНЫЙ БАК

FU-02901

T1

T1

(12)

(26)

T4

T4

T3

T3

T3

T2

T3

T3

T4

(16)

(14)

(15)

(15)

(17)

(18)

(19)

(17)

(6)

(22)

(4)

(3)

(23)

(24)

(5)

(2)

(20)

(21)

(11)

(25)

(13)

(7)

(10)

(9)

(1)

T2

T3

(22)

T1

(8)

FU(H4DO)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Топливный бак

(12) Верхняя пластина вспомогатель-

ного датчика уровня топлива

(23) Теплозащитный экран

(2) Правый бандаж топливного бака

(13) Прокладка вспомогательного

датчика уровня топлива

(24) Правый щиток топливного бака

(передний)

(3) Левый бандаж топливного бака

(14) Шланг заправочной горловины

(25) Фильтр вспомогательного датчи-

ка уровня топлива

(4) Трубка подачи топлива

(15) Хомут

(26) Защита вспомогательного датчи-

ка уровня топлива

(5) Левый щиток топливного бака (пе-

редний)

(16) Вентиляционный шланг





(6) Трубка струйного насоса

(17) Зажим

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(7) Узел топливного насоса

(18) Правый щиток топливного бака

(задний)

T1: 4,4 (0,45, 3,2)

(8) Верхняя пластина топливного на-

соса

(19) Левый щиток топливного бака

(задний)

T2: 9 (0,9, 6,6)

(9) Прокладка топливного насоса

(20) Правый стопор

T3: 17,5 (1,78, 12,9)

(10) Датчик уровня топлива

(21) Левый стопор

T4: 33 (3,4, 24,3)

(11) Вспомогательный датчик уровня

топлива

(22) Фиксатор



FU(H4DO)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

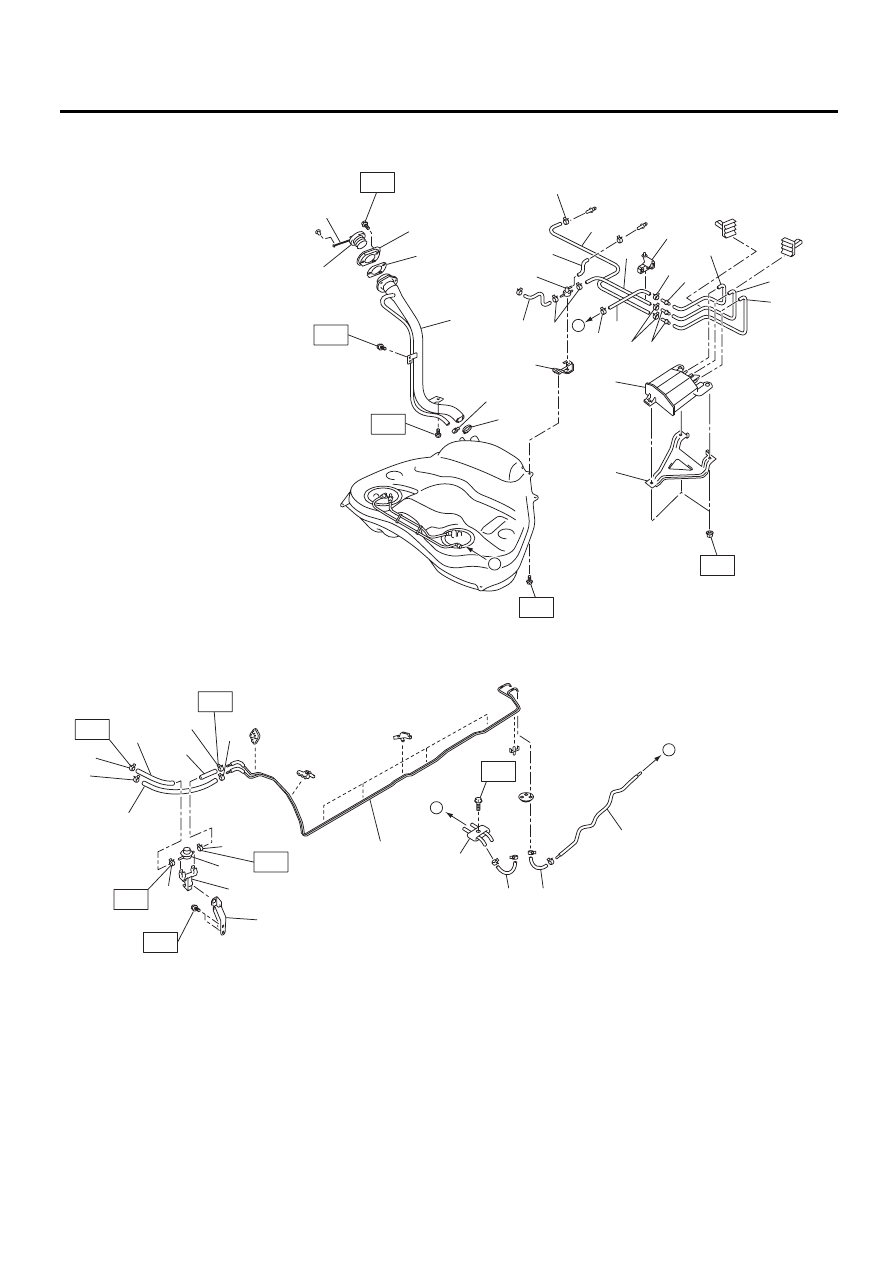

5. ТОПЛИВНАЯ МАГИСТРАЛЬ

FU-02902

(1)

(2)

(2)

(9)

(32)

(30)

(31)

(11)

(15)

(1)

(1)

(16)

(1)

(20)

(19)

(14)

(13)

(1)

(22)

(22)

(10)

(29)

(17)

(26)

(25)

(24)

(18)

(23)

(1)

(21)

(12)

(28)

(27)

T3

T2

T3

T3

T3

(33)

B

A

A

B

(1)

(3)

(4)

(5)

(6)

(7)

(8)

T1

(2)

T1

T1

(2)

T1

(34)

T4

T3

FU(H4DO)-9

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.
• Перед выполнением работ, при которых мо-
жет пролиться топливо, подготовьте контей-
нер для сбора топлива и кусок ткани. При раз-
ливе топлива немедленно вытрите его, чтобы
предотвратить проникновение в напольное
покрытие или попадание в окружающую среду.
• Следуйте всем государственным и местным
законодательным актам касательно утилиза-
ции отходов при сбросе топлива.

(1) Зажим

(15) Шланг продувки А

(28) Страховочный фал

(2) Хомут

(16) Шланг продувки В

(29) Зажим

(3) Шланг отвода паров топлива A

(17) Шланг двухходового клапана В

(30) Топливный шланг

(4) Шланг подачи топлива A

(18) Сливной шланг адсорбера В

(31) Шланг продувки С

(5) Шланг подачи топлива B

(19) Сливной шланг двухходового

клапана

(32) Соединитель

(6) Регулятор давления топлива

(20) Двухходовой клапан

(33) Трубка продувки

(7) Держатель регулятора давления топлива (21) Шланг двухходового клапана С

(34) Щиток адсорбера

(8) Кронштейн регулятора давления топлива (22) Соединитель

(9) Узел топливной трубки

(23) Держатель шланга отвода паров

топлива

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(10) Хомут

(24) Узел заправочной трубы

T1: 1,25 (0,13, 0,92)

(11) Адсорбер

(25) Прокладка заправочной трубы

T2: 4,4 (0,45, 3,2)

(12) Кронштейн двухходового клапана

(26) Кольцо заправочной горловины

T3: 7,5 (0,76, 5,5)

(13) Сливной шланг адсорбера A

(27) Крышка заправочной горловины

T4: 8,3 (0,85, 6,1)

(14) Шланг двухходового клапана А
