Subaru Legacy (2008 год). Руководство - часть 168

EN(H4SO)(diag)-222

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BU:КДН P1520 НЕИСПРАВНОСТЬ В ЦЕПИ СИСТЕМЫ ВЫКЛЮЧАТЕЛЯ

СТАРТЕРА 2 (ВКЛ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>

EN(H4SO)(diag)-223

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

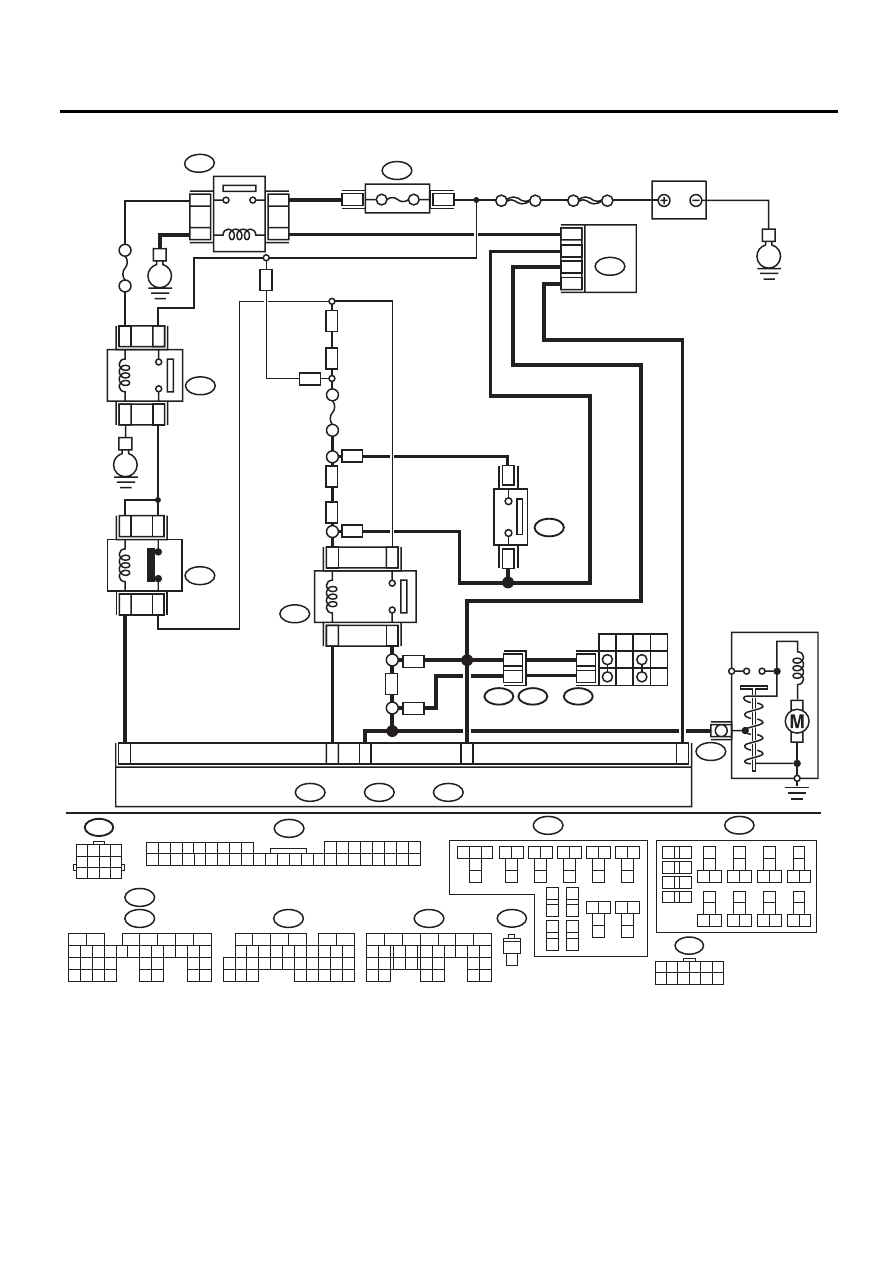

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B225

24

22

23

25

13

15

16

14

B425

35

37

36

34

B425

5

1

3

2

B425

B14

B425

27

26

D28

C32

C20

B13

E

E

E

N

o

.26

B: B135

C: B136

D: B137

34

39

18

17

B420

SBF-6

ГЛАВНЫЙ SBF

No.21

B12

T3

T7

P

R

N

D

7

12

11

12

B106

1

2

EN-06306

AT

MT

AT

AT

AT

AT

MT

MT

AT

C31

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

D: B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B55

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B420

1 2 3 4 5 6 7 8   9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

B106

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

1 2 3
5 6 7
9 10 11

4
8

12

1
2

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

MT

MT

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ)

РЕЛЕ
БЛОКИРАТОРА
(СИСТЕМЫ
ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

РЕЛЕ
ОТСЕЧКИ
СТАРТЕРА

РЕЛЕ

СТАРТЕРА

ДВИГАТЕЛЬ СТАРТЕРА

ДАТЧИК
НАЖАТИЯ
ПЕДАЛИ
СЦЕПЛЕНИЯ

АККУМУЛЯТОР

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ECM

EN(H4SO)(diag)-224

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТАР-
ТЕРА.
1) Переведите систему зажигания в режим
ON.
2) Проверьте состояние электродвигателя
стартера.

Вращается ли электро-
двигатель стартера?

Переходите к шагу 2. Устраните короткое за-

мыкание на цепь пита-
ния.

ПРИМЕЧАНИЕ:
В этом случае устрани-
те неисправности в сле-
дующих жгутах прово-
дов:
• Короткое замыкание
на цепь питания в про-
водке между ECM и
разъемом реле стартера
• Короткое замыкание
на цепь питания в про-
водке между ECM и
электродвигателем
стартера
• Короткое замыкание
на цепь питания в про-
водке между разъемом
реле стартера и электро-
двигателем стартера

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪ-
ЕМОМ РЕЛЕ ОТСЕЧКИ СТАРТЕРА И РАЗЪ-
ЕМОМ РЕЛЕ СТАРТЕРА.
1) Переведите систему зажигания в режим
OFF.
2) Отсоедините разъем от электродвигате-
ля стартера.
3) Снимите реле отсечки стартера и реле
стартера.
4) Переведите систему зажигания в режим
ON.
5) Измерьте напряжение между разъемом
реле стартера и массой кузова.

Разъем и клемма

(B225) № 13 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке
между разъемом ре-
ле отсечки стартера и
разъемом реле стар-
тера.

Переходите к шагу 3.

3

ПРОВЕРКА РЕЛЕ ОТСЕЧКИ СТАРТЕРА.
1) Подключите аккумулятор к клеммам ре-
ле отсечки стартера № 1 и № 3.
2) Измерьте сопротивление между клемма-
ми реле отсечки стартера.

Клеммы

№ 2 — № 5:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6. Замените реле отсечки

стартера. <См.
EN(H4SO)(diag)-8, РАС-
ПОЛОЖЕНИЕ, Распо-
ложение электрических
компонентов.>
Переходите к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ РЕЛЕ СТАРТЕРА.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

(B136) № 20 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 5. Устраните короткое за-

мыкание на массу в
проводке между ECM и
разъемом реле старте-
ра.

5

ПРОВЕРКА РЕЛЕ СТАРТЕРА.
Измерьте сопротивление между клеммами
реле стартера.

Клеммы

№ 13 — № 14:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6. Замените реле старте-

ра. <См.
EN(H4SO)(diag)-8, РАС-
ПОЛОЖЕНИЕ, Распо-
ложение электрических
компонентов.>

EN(H4SO)(diag)-225

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM,
РАЗЪЕМОМ РЕЛЕ СТАРТЕРА И ЭЛЕКТРО-
ДВИГАТЕЛЕМ СТАРТЕРА.
1) Отсоедините разъемы от ECM.
2) Переведите систему зажигания в режим
ON.
3) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B135) № 13 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните короткое
замыкание на цепь пи-
тания.

ПРИМЕЧАНИЕ:
В этом случае устра-
ните неисправности в
следующих жгутах
проводов:
• Короткое замыка-
ние на цепь питания в
проводке между ECM
и разъемом реле стар-
тера
• Короткое замыка-
ние на цепь питания в
проводке между ECM
и электродвигателем
стартера
• Короткое замыка-
ние на цепь питания в
проводке между разъ-
емом реле стартера и
электродвигателем
стартера

Устраните плохой кон-
такт в разъеме ECM.

Шаг

Проверка

Да

Нет
