Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

V: КДН P0125 НЕДОСТАТОЧНАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ ДЛЯ УПРАВЛЕНИЯ ЗАМКНУТЫМ ТОПЛИВНЫМ КОНТУРОМ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не возвращается на холостой ход.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗМЕРА ШИН.

Соответствует ли размер
каждой шины заданному
и аналогичен ли он разме-
рам шин на остальных
трех колесах?

Переходите к ша-
гу 2.

Замените шину.

2

ПРОВЕРКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИ-
ГАТЕЛЯ.
Проверьте следующие позиции:
• Объем охлаждающей жидкости двигателя
• Замерзание охлаждающей жидкости двигателя
• Загрязнение охлаждающей жидкости двигателя

Охлаждающая жидкость
двигателя в норме?

Переходите к ша-
гу 3.

Долейте или заме-
ните охлаждающую
жидкость двигате-
ля. <См. CO(H4SO)-
16, ПРОВЕРКА, Ох-
лаждающая жид-
кость двигателя.>

3

ПРОВЕРКА ТЕРМОСТАТА.

Остается ли термостат
открытым?

Замените термо-
стат. <См.
CO(H4SO)-21,
Термостат.>

Замените датчик
температуры охлаж-
дающей жидкости
двигателя. <См.
FU(H4SO)-19, Дат-
чик температуры ох-
лаждающей жид-
кости двигателя.>

EN(H4SO)(diag)-147

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

W: КДН P0131 НИЗКОЕ НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

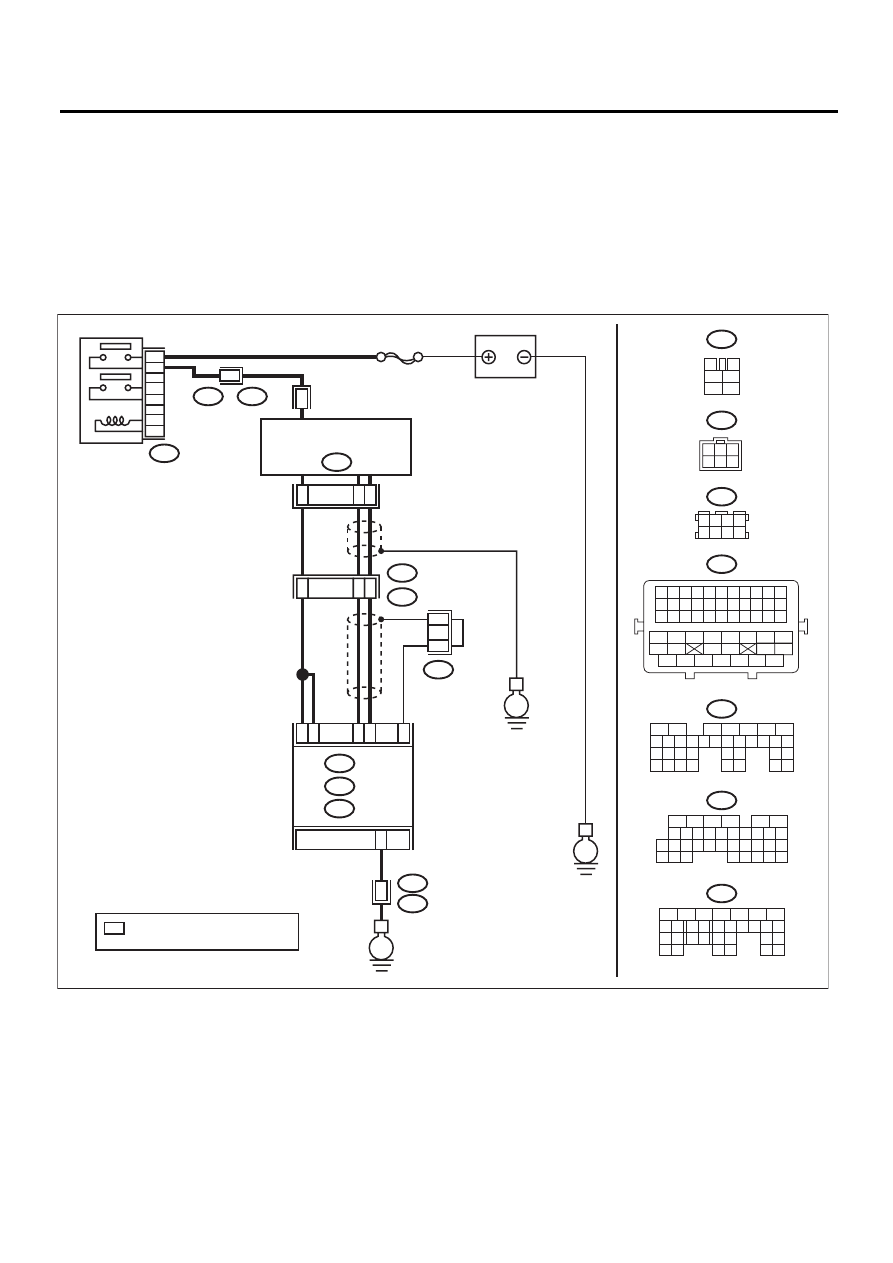

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06294

SBF-5

E

E

B327

E24

6
4

5
3

2
1

B9

B

8

C3

C2

D7

B1

52

B21

E2

B21

E2

50

51

3

4

E2

B21

E

6

1

3

4

B83

*

*

B136

C:

D: B137

B: B135

*

3

4

1

2

5

6

B327

E24

3 4

5 6

1 2

7 8

B83

B21

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B137

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B135

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

B:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

3

1

6 5 4

2

РЕЛЕ ДАТЧИКА КИСЛОРОДА И КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

АККУМУЛЯТОР

ПЕРЕДНИЙ ДАТЧИК

КИСЛОРОДА (КАЧЕСТВА

ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

ECM

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
   ИЗ  3, 4, 7  И 8

EN(H4SO)(diag)-148

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА ПЕРЕДНЕГО ДАТЧИКА
КИСЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

Попала ли в разъем во-
да?

Полностью уда-
лите попавшую
внутрь воду.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и разъем перед-
него датчика кислорода.
3) Измерьте сопротивление между ECM и массой
кузова.

Разъем и клемма

(B135) № 9 — Масса кузова:
(B135) № 8 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом пе-
реднего датчика
кислорода.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме переднего датчика
кислорода.

Обнаружен ли плохой
контакт в разъеме пе-
реднего датчика кисло-
рода?

Устраните пло-
хой контакт в
разъеме перед-
него датчика кис-
лорода.

Замените передний
датчик кислорода.
<См. FU(H4SO)-32,
Передний датчик
кислорода (качест-
ва топливовоздуш-
ной смеси).>

EN(H4SO)(diag)-149

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

X: КДН P0132 ВЫСОКОЕ НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06294

SBF-5

E

E

B327

E24

6
4

5
3

2
1

B9

B

8

C3

C2

D7

B1

52

B21

E2

B21

E2

50

51

3

4

E2

B21

E

6

1

3

4

B83

*

*

B136

C:

D: B137

B: B135

*

3

4

1

2

5

6

B327

E24

3 4

5 6

1 2

7 8

B83

B21

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B137

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B135

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

B:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

3

1

6 5 4

2

РЕЛЕ ДАТЧИКА КИСЛОРОДА И КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

АККУМУЛЯТОР

ПЕРЕДНИЙ ДАТЧИК

КИСЛОРОДА (КАЧЕСТВА

ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

ECM

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
   ИЗ  3, 4, 7  И 8
