WI-92

Электрическая система двигателя

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

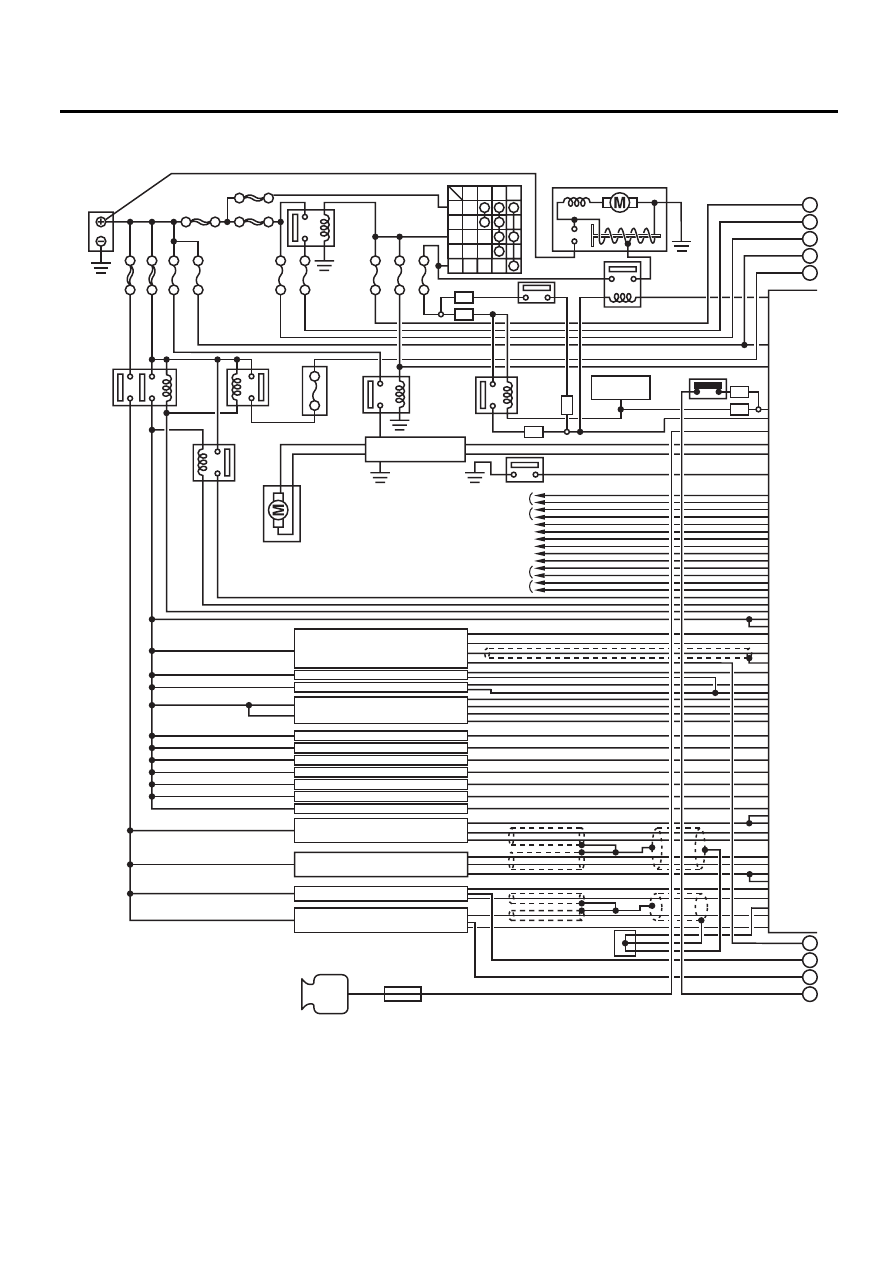

3. МОДЕЛЬ 3.0 L С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

• Модели без системы запуска/остановки двигателя при помощи кнопки

WI-17240

6
7
8
9

1
2
3
4
5

C20

B19

B5

B33

A33

C10

ECM

C1

C21

C23

A7

D29

B2

АККУМУЛЯТОР

ПРЕДОХРАНИТЕЛЬ M/B № 11

SBF-7

SBF

SBF-5

SBF-8

SBF-6

OFF

+B

ACC

IG1

IG2

ACC ON ST

ST

A21
A11

B34

B35

B7

B6

B11

B10

B9

B8

C2

B26

C3

C5
B15

B4
C4

B1

C12

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ (M/B)

B18

D8
D9
D10
D11

C18

C29

C24

C33

C9

C27

B20

B28

B12

B24

C26

C34

C35

ТОПЛИВНЫЙ ИНЖЕКТОР № 2

ТОПЛИВНЫЙ ИНЖЕКТОР № 3

ТОПЛИВНЫЙ ИНЖЕКТОР № 4

D12
D13

ТОПЛИВНЫЙ ИНЖЕКТОР № 5

ТОПЛИВНЫЙ ИНЖЕКТОР № 6

B14

A9

A8

A22

A10

A20

ПРЕДОХРАНИТЕЛЬ M/B № 13

ПРЕДОХРАНИТЕЛЬ F/B № 7

ПРЕДОХРАНИТЕЛЬ F/B № 4

ПРЕДОХРАНИТЕЛЬ F/B № 5

ПРЕДОХРАНИТЕЛЬ F/B № 12

ПРЕДОХРАНИТЕЛЬ F/B № 21

C32

C31

TCM

AT

MT

AT

MT

MT

AT

РЕЛЕ
ЗАЖИГАНИЯ 2

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

ДВИГАТЕЛЬ СТАРТЕРА

РЕЛЕ
СТАРТЕРА

ДАТЧИК НАЖАТИЯ

ПЕДАЛИ СЦЕПЛЕНИЯ

ДАТЧИК НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ

РЕЛЕ
ТОПЛИВНОГО
НАСОСА

ПРЕДОХРАНИТЕЛЬ

(БЛОК РЕЛЕ)

ГЛАВНОЕ

РЕЛЕ

ГЛАВНОЕ

РЕЛЕ 2

РЕЛЕ

БЛОКИРАТОРА

БЛОК УПРАВЛЕНИЯ

ТОПЛИВНЫМ НАСОСОМ

ДАТЧИК ДАВЛЕНИЯ МАСЛА
УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ И ДАТЧИК НАЖАТИЯ

ПЕДАЛИ ТОРМОЗА (СИСТЕМА КРУИЗ-КОНТРОЛЯ)

РЕЛЕ ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ

ЗАСЛОНКИ

УЗЕЛ ТОПЛИВНОГО

НАСОСА

(ТОПЛИВНЫЙ НАСОС)

ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ

БЛОК УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ РАДИАТОРА

РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА 1

БЛОК УПРАВЛЕНИЯ АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА

ДАТЧИК ДАВЛЕНИЯ

РЕЛЕ КОНДИЦИОНЕРА

ДАТЧИК БЛОКИРОВКИ КОНДИЦИОНЕРА

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ (ИММОБИЛАЙЗЕР)

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ (ЛИНИЯ СВЯЗИ CAN)

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА

ЛЕВЫЙ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ПРАВЫЙ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

КЛАПАН РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА

ТОПЛИВНЫЙ ИНЖЕКТОР № 1

ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК КИСЛОРОДА
(КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК КИСЛОРОДА
(КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

ЛЕВЫЙ ЗАДНИЙ ДАТЧИК КИСЛОРОДА

ПРАВЫЙ ЗАДНИЙ ДАТЧИК КИСЛОРОДА

СОЕДИНИТЕЛЬНЫЙ

РАЗЪЕМ

ГЕНЕРАТОР

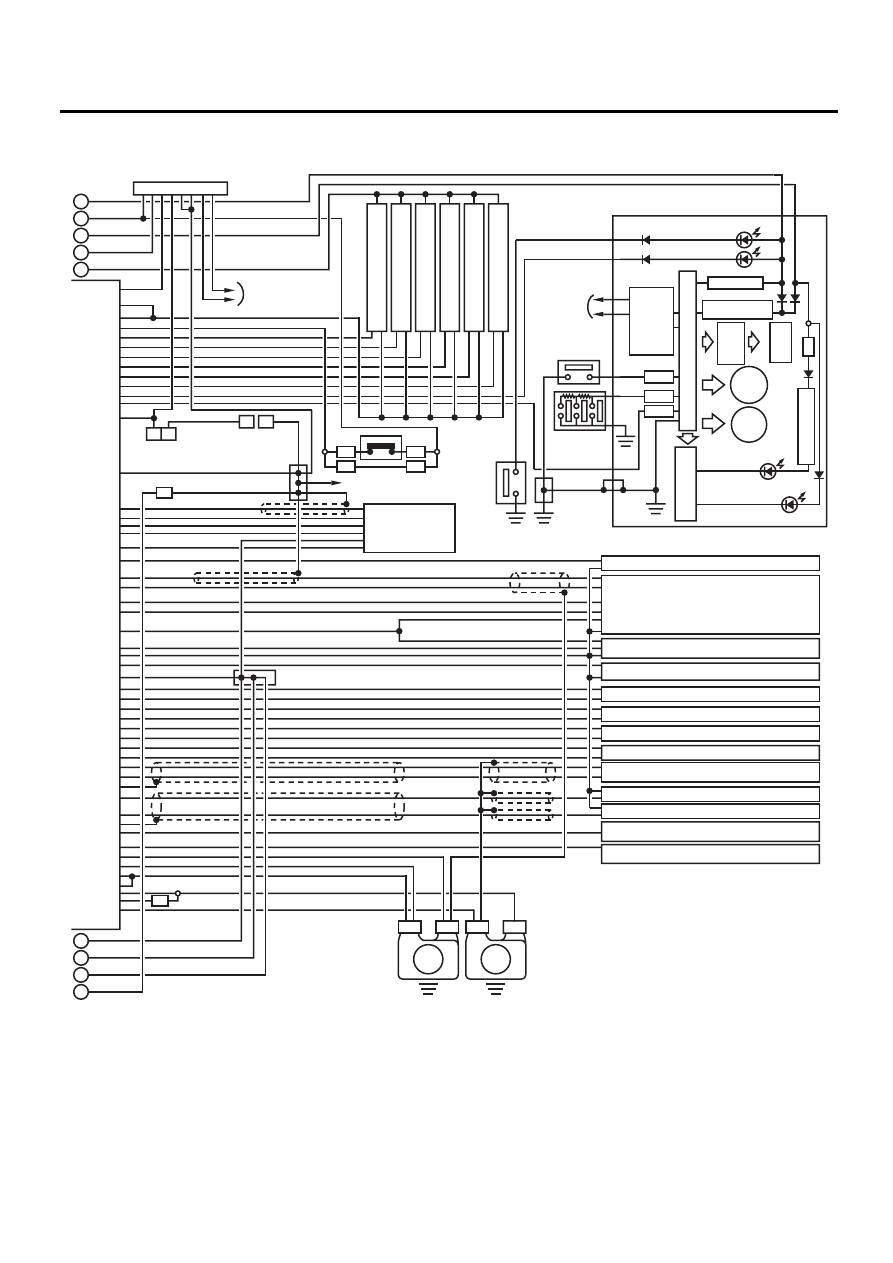

WI-93

Электрическая система двигателя

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

A3
D2

D22
D23

D6

C16

C25

D26

D18
D19
D20
D21

C11
C22

B27

B23

C6

B31

B21

B29

B22

1
2
3
4
5

6
7
8
9

КАТУШКА ЗАЖИГАНИЯ № 1

A13
A14

ECM

A18
A28

D4
D5

A19

A6

A29
A34

B30
D15
D14
D17
D16
D31
D30

A24
A15

A25

A16

A32

D1

D25
D24

D7

C15

A5

A23

A31

D3

КАТУШКА ЗАЖИГАНИЯ № 2

КАТУШКА ЗАЖИГАНИЯ № 3

КАТУШКА ЗАЖИГАНИЯ № 4

КАТУШКА ЗАЖИГАНИЯ № 5

КАТУШКА ЗАЖИГАНИЯ № 6

MT

WI-17241

MT

MT

AT

AT

MT

I/F

I/F

I/F

I/F

ПЕРЕКЛЮЧАТЕЛЬ S#

СИСТЕМЫ SI-DRIVE

НА РУЛЕВОМ КОЛЕСЕ

СЕЛЕКТОР

СИСТЕМЫ

SI-DRIVE

(В КОНСОЛИ)

MT

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ

КОМБИНАЦИЯ ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ БЛОК
УПРАВЛЕНИЯ
(ЛИНИЯ СВЯЗИ CAN)

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

(ЛИНИЯ СВЯЗИ CAN)

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

 ДАВЛЕНИЯ МАСЛА

КОНТРОЛЬНАЯ ЛАМПА

ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

ПРИЕМО-

ПЕРЕДАТЧИК CAN

МИКРОКОМПЬЮТЕР

ДАТЧИК
НАЖАТИЯ
ПЕДАЛИ
СЦЕПЛЕНИЯ

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ МАССЫ

ЦЕПЬ

ЭЛЕКТРОПИТАНИЯ

ЦЕПЬ

УПР

АВЛЕНИЯ

ТОЧЕЧНО-

МАТРИЧНЫЙ

ЖК-ДИСПЛЕЙ

ЦЕПЬ ОДНОСТУПЕНЧАТОЙ

РЕГУЛИРОВКИ ЯРКОСТИ

ЦЕПЬ

УПР

АВЛЕНИЯ

КОНТРОЛЬНАЯ ЛАМПА
НЕОБХОДИМОСТИ ПЕРЕКЛЮЧЕНИЯ
НА ПОВЫШЕННУЮ ПЕРЕДАЧУ

КОНТРОЛЬНАЯ ЛАМПА
ЗАПРЕТА РЕЖИМА S#

ТАХОМЕТР

УКАЗАТЕЛЬ

ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ
ДВИГАТЕЛЯ

ВСПОМОГАТЕЛЬНЫЙ

РАЗЪЕМ

ТЕСТОВОГО РЕЖИМА

РАЗЪЕМ

РЕЖИМА ПОСТАВКИ

(ТЕСТОВОГО РЕЖИМА)

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ
КРУИЗ-КОНТРОЛЯ

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

АКСЕЛЕРАТОРА

ДАТЧИК

ДАВЛЕНИЯ МАСЛА

ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА

БЛОК ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

ЛЕВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ПОТОКОМ МАСЛА

ПРАВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ПОТОКОМ МАСЛА

ЛЕВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПОТОКОВ МАСЛА

ПРАВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПОТОКОВ МАСЛА

ДАТЧИК УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА

ДАТЧИК ДЕТОНАЦИИ 1

ДАТЧИК ДЕТОНАЦИИ 2

ЛЕВЫЙ ДИАГНОСТИЧЕСКИЙ ДАТЧИК ДАВЛЕНИЯ МАСЛА
СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИЕМ ПОДЪЕМА КЛАПАНОВ

ПРАВЫЙ ДИАГНОСТИЧЕСКИЙ ДАТЧИК ДАВЛЕНИЯ МАСЛА
СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИЕМ ПОДЪЕМА КЛАПАНОВ

МАССА ДВИГАТЕЛЯ

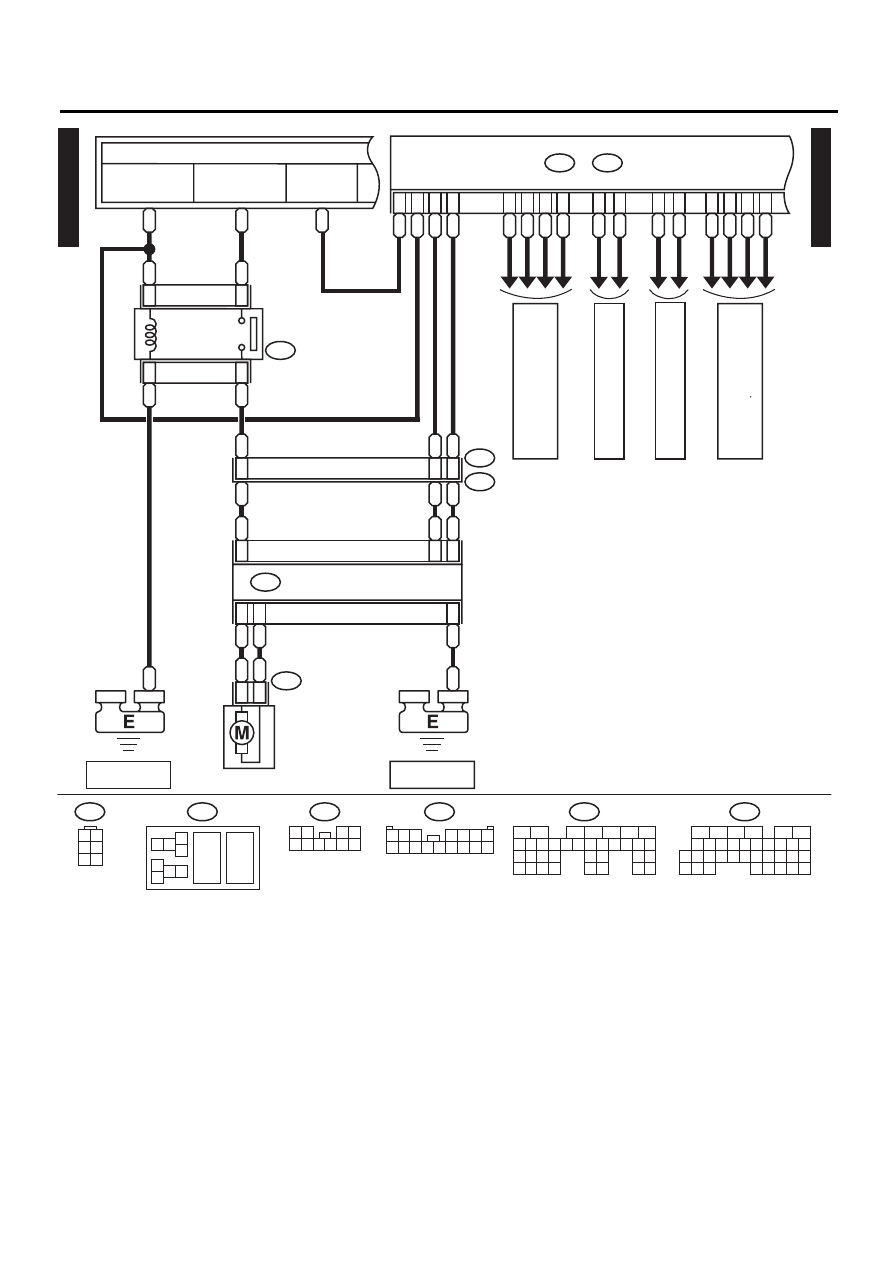

WI-94

Электрическая система двигателя

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17242

E/G(LH6)-01

E/G(LH6)-01

B362

GR

4

3

B

RB

2

WG

1

WG

BR

R1

B97

RB

RB

16

Lg

Lg

6

LgR

LgR

15

MB-25

ПРЕДОХРАНИТЕЛЬ

M/B № 11

(B)

GR

FB-38

ПРЕДОХРАНИТЕЛЬ

F/B № 12

(IG)

ALT-1

ГЕНЕРАТОР

R58

GY

5

СМ. СИСТЕМА ВЕНТИЛЯТОРА

РАДИАТОРА [R/F(H6)-01]

СМ. СИСТЕМА ИММОБИЛАЙЗЕРА

[IMB(L)-01]

СМ. СИСТЕМА КРУИЗ-

КОНТРОЛЯ

[C/C6(L)-01]

B136

C:

B135

B:

BR

C29

P

C24

YB

C33

LOr

C9

LgR

B33

RL

C1

8

BR

C34

WL

C26

Lg

C12

BR

C10

ECM

R122

RB

GY

10

Lg

8

LgR

B9

7

GR

6

GR

6

5

GR

B19

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

СМ. ЦЕПЬ МАССЫ

[GND(L)-03]

СМ. ЦЕПЬ МАССЫ

[GND(L)-04]

R

B14

YL

B24

W

B12

Y

B20

Br

B2

8

R122

1 2

3 4

5 6 7 8 9 10

R58

1 2
3 4
5 6

B362

1 2

7 8

3
4

5
6

B97

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

B

B

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

РЕЛЕ
ТОПЛИВНОГО
НАСОСА

УЗЕЛ ТОПЛИВНОГО НАСОСА

(ТОПЛИВНЫЙ НАСОС)

БЛОК УПРАВЛЕНИЯ

ТОПЛИВНЫМ НАСОСОМ

ДЕРЖАТЕЛЬ РЕЛЕ

(ЧЕРНЫЙ)

(ЧЕРНЫЙ)

СМ. СИСТЕМА КОНДИЦИОНЕРА

ВОЗДУХА

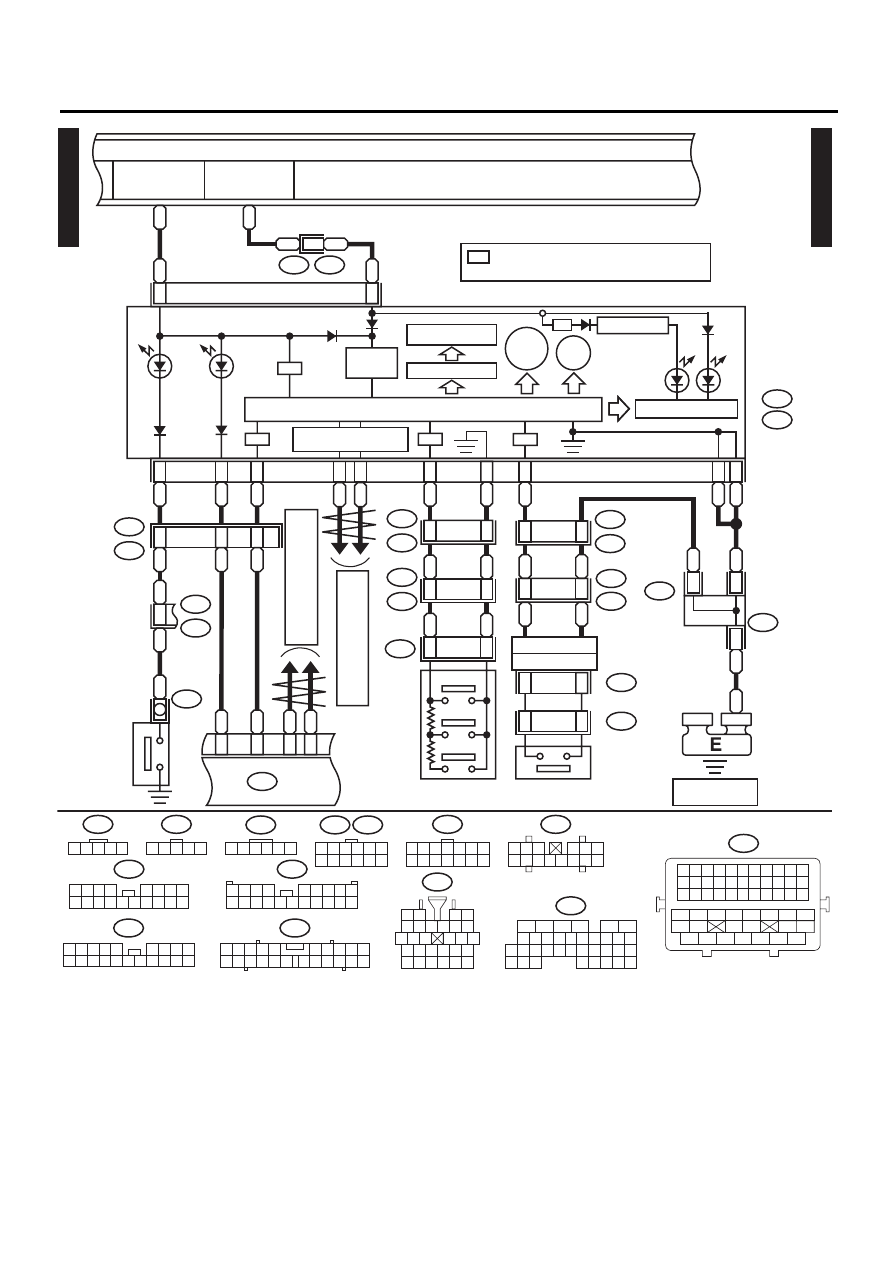

[A-A/C(L)-01 02]

WI-95

Электрическая система двигателя

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

A15

A16

A20

A21

A22

A11

A12

A1

A3

I/F

I/F

I/F

I/F

B9

P

B1

2

G

i1

B36

22

24

i102

R167

1

8

17

R43

C1

1

8

19

G

P

B

8

LR

3

2

G

P

ST1

ST4

ST5

B68

12

5

BY

LR

4

3

4

5

C7

I

S#

S

i1

5 6 7 8

2

1

9

4

3

10

24

22

23

25

27

26

28

11 12 13

14 15 16

17 18 19 20 21

C7

1 2 3 4 5

ST5

1 2 3 4 5

i97

i98

1 2 3 4 5 6
7 8 9 10 11 12

B68

1 2 3 4 5 6 7
8 9 10 11 12 13 14

1 2 3

4 5 6

7 8 9 10 11 12 13 14

B:

i11

(ЗЕЛЕНЫЙ)

A:

i10

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

11

13

22

(ЗЕЛЕНЫЙ)

i102

1
9

2 3

8

10

4

11 12 13 14 15 16

5 6 7

17 18

R43

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

ST4

2 3 4 5

1

6

ПЕРЕКЛЮЧАТЕЛЬ S#

СИСТЕМЫ SI-DRIVE

НА РУЛЕВОМ КОЛЕСЕ

BrW

LR

WI-17243

FB-36

ПРЕДОХРАНИТЕЛЬ

F/B № 5

(IG)

BrW

i10

A:

i11

B:

BrW

GOr

OrW

RW

P

V

BY

BY

GOr

GOr

GOr

17

OrW

P

8

19

FB-17

ПРЕДОХРАНИТЕЛЬ

F/B № 7

(B)

WL

WL

B38

i3

B21

E2

31

ECM

OrW

C11

P

C22

R

C27

L

C35

B136

C:

WL

WL

11

i102

R167

i97

i98

E11

GOr

B38

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

(ЧЕРНЫЙ)

B21

E/G(LH6)-02

E/G(LH6)-02

СМ. СИСТЕМА ПЕРЕДАЧИ

ДАННЫХ ПО СЕТИ CAN

[CAN(L)-03]

СМ. ЦЕПЬ МАССЫ

[GND(L)-06]

BY

BY

*

1

*

1

BY

*

1

*

1

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

BY

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

MT

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 1, 2, 3, 4, 5 И 6

ЦЕПЬ ОДНОСТУПЕНЧАТОЙ

 РЕГУЛИРОВКИ ЯРКОСТИ

К

О

НТРОЛЬНАЯ

ЛАМПА

НЕОБХ

ОДИМОСТИ

ПОВЫШЕНИЯ

ПЕРЕДА

ЧИ

К

О

НТРОЛЬНАЯ ЛАМПА

ЗАПРЕТ

А РЕЖИМА S#

КОМБИНАЦИЯ
ПРИБОРОВ

ЦЕПЬ УПРАВЛЕНИЯ

УКАЗАТЕЛЬ
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
ДВИГАТЕЛЯ

ТАХОМЕТР

ТОЧЕЧНО-МАТРИЧНЫЙ

 ЖК-ДИСПЛЕЙ

ЦЕПЬ УПРАВЛЕНИЯ

МИКРОКОМПЬЮТЕР

ЦЕПЬ

ЭЛЕКТРО-

ПИТАНИЯ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

ДАВЛЕНИЯ МАСЛА

КОНТРОЛЬНАЯ ЛАМПА

ОБНАРУЖЕНИЯ

НЕИСПРАВНОСТИ

ПРИЕМОПЕРЕДАТЧИК

CAN

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ МАССЫ

СОЕДИНИ-

ТЕЛЬНЫЙ

РАЗЪЕМ

 МАССЫ

ПОВОРОТНЫЙ
РАЗЪЕМ РУЛЕВОЙ
КОЛОНКИ

ДАТЧИК

ДАВЛЕНИЯ

МАСЛА

СЕЛЕКТОР СИСТЕМЫ

SI-DRIVE

(НА КОНСОЛИ)

СМ. СИСТЕМА ПЕРЕДАЧИ

ДАННЫХ ПО СЕТИ CAN

[CAN(L)-01]
