WI-4
Базовая процедура диагностики
СИСТЕМА ЭЛЕКТРОПРОВОДКИ

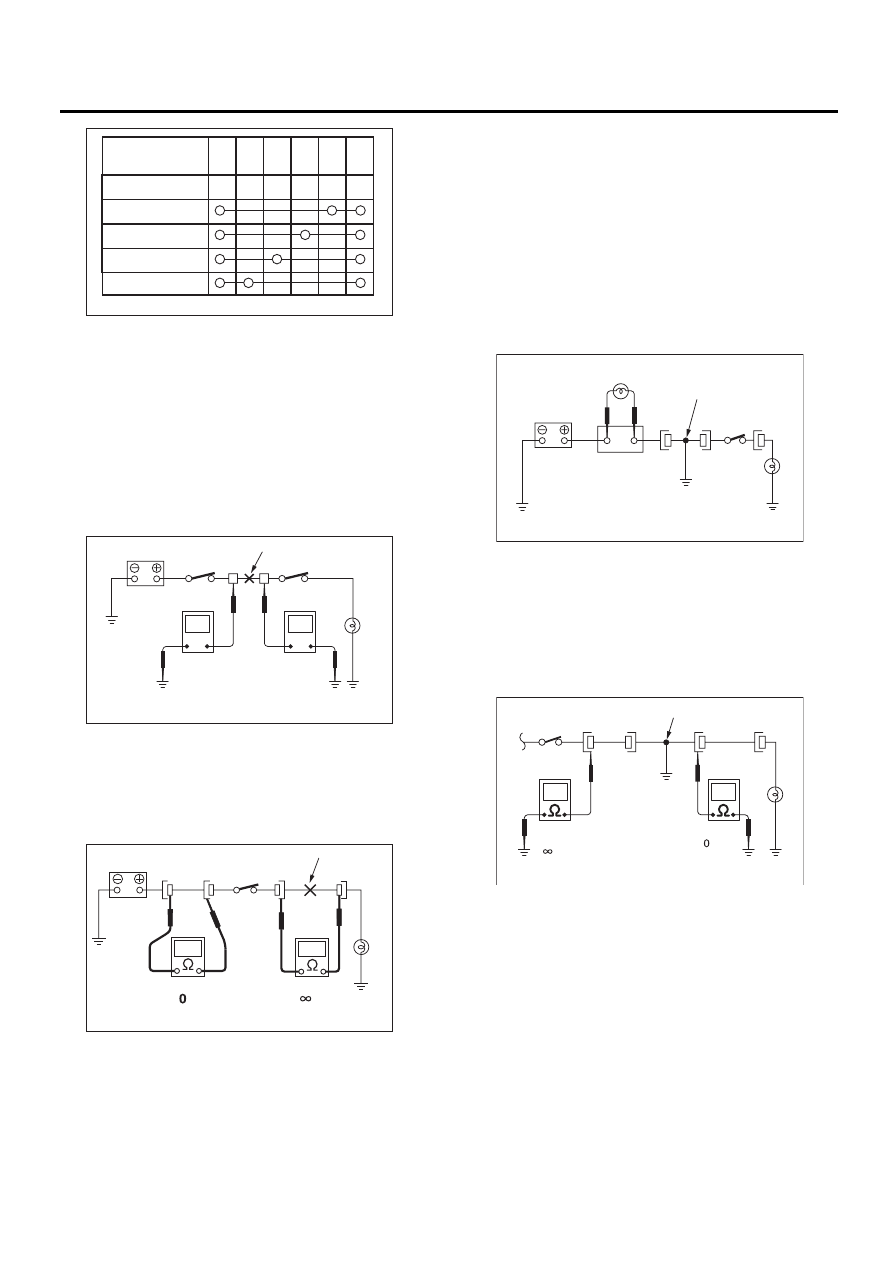

3. КАК ОПРЕДЕЛИТЬ РАЗРЫВ В ЦЕПИ
1) ПРИ ПОМОЩИ ВОЛЬТМЕТРА:
Разрыв в цепи определяется путем измерения
напряжения между соответствующими разъ-
емами и массой при помощи вольтметра, начи-
ная с ближайшего разъема к источнику элект-
ропитания. Питание должно быть включено,
так, чтобы в цепи протекал ток. Если между от-
дельным разъемом и массой нет напряжения,
цепь между этим разъемом и предыдущим ра-
зорвана.
2) ПРИ ПОМОЩИ ОММЕТРА:
Отключите все разъемы, на которые не пода-
ется ток, и проверьте проводимость цепи меж-
ду соседними разъемами. Если омметр пока-
жет бесконечное сопротивление, то это свиде-
тельствует об обрыве в проводе.
4. КАК ОПРЕДЕЛИТЬ КОРОТКОЕ
ЗАМЫКАНИЕ
1) ПРИ ПОМОЩИ КОНТРОЛЬНОЙ ЛАМПЫ:
Подсоедините вместо перегоревшего предох-
ранителя контрольную лампу (мощностью по-
рядка 3 Вт) и подайте в цепь ток. Отключайте
разъемы цепи по одному. Начните с наиболее
удаленного разъема от источника электропи-
тания. Если контрольная лампа гаснет с от-
ключением разъема, то цепь между этим разъ-
емом и следующим (дальше от источника элек-
тропитания) замкнута накоротко.
2) ПРИ ПОМОЩИ ОММЕТРА:
Отключите все разъемы, на которые не пода-
ется ток, и проверьте проводимость цепей
между каждым разъемом и массой. Если ом-
метр покажет наличие проводимости между
конкретным разъемом и массой, это свиде-
тельствует о наличии короткого замыкания в
этом разъеме.
WI-02741
Клемма
Положение
переключателя
ВЫКЛ.
1
2
3
4
1
2
3
4
5
6
WI-02742
Разрыв цепи
или электропроводки
0 В
12 В
V
V
WI-09860
Разрыв цепи
Ом
Ом
WI-02744
Короткозамкнутый
провод
Контрольная лампа
Гнездо
предохранителя
WI-02745
Короткозамкнутый
провод
Ом
Ом
