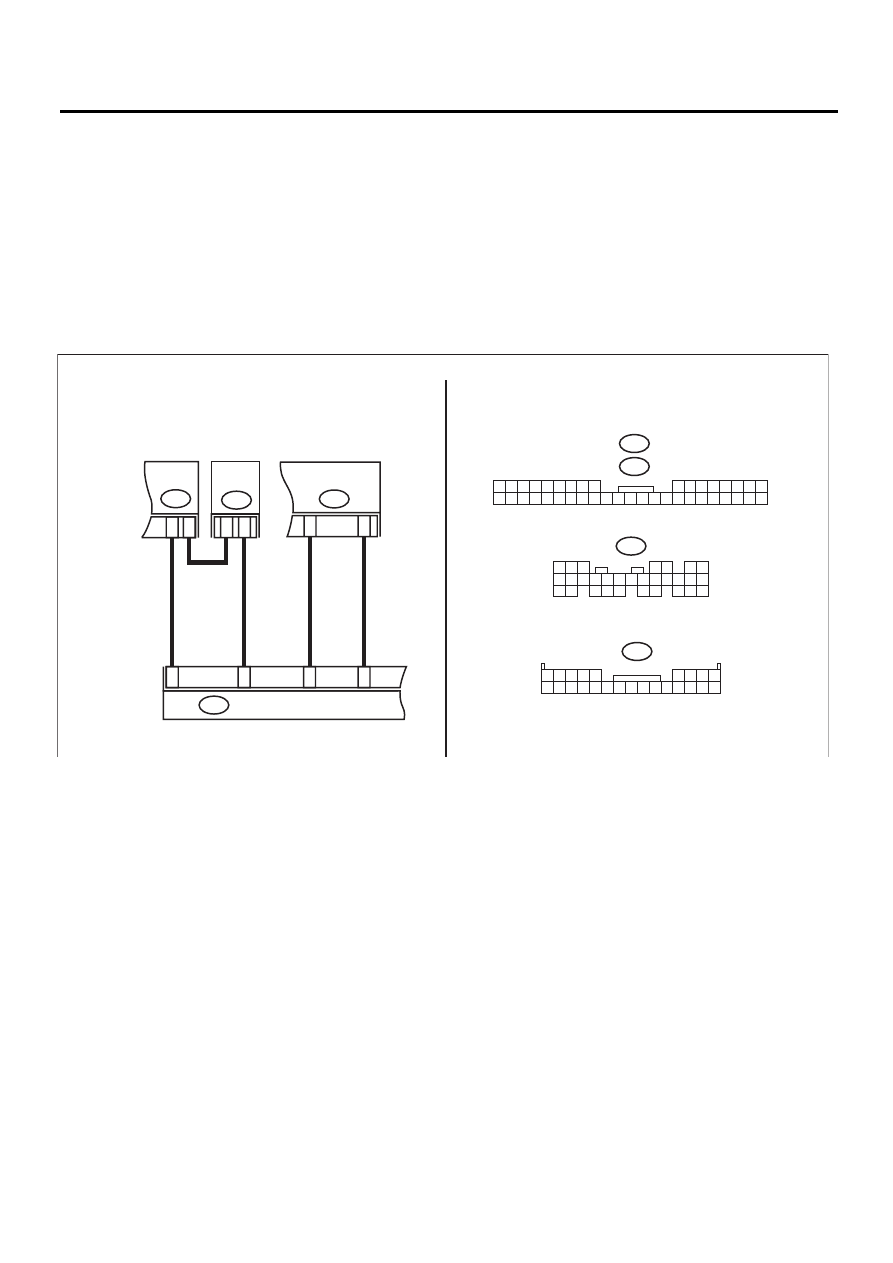

KPS(diag)-90

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AH:КДН B2005 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ

СИСТЕМЫ SSP (BF)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между системой дистанционного запуска двигателя и блоком управления доступом
не осуществляется.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного запуска двигателя не работает.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

1

8

5

19

B280

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы блока управления
сличением, блока управления доступом и блока
управления электропитанием.
2) Проверьте проводимость между разъемами
и массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 — Масса кузова:
(B420) № 24 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и мас-
сой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 (+) — Масса кузова (–):
(B420) № 24 (+) — Масса кузова (–):
(B419) № 12 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 5 В или более?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЦЕПИ СИСТЕМЫ ДИСТАНЦИОН-
НОГО ЗАПУСКА ДВИГАТЕЛЯ
Проверьте цепь электропитания и цепь массы
блока управления системой дистанционного за-
пуска двигателя.

Цепи электропитания и мас-
сы исправны?

Переходите к ша-
гу 4.

Проверьте предох-
ранитель, устрани-
те неисправность в
жгуте проводов
или замените жгут
проводов.

4

ПРОВЕРКА ЦЕПИ СИСТЕМЫ ДИСТАНЦИОН-
НОГО ЗАПУСКА ДВИГАТЕЛЯ
Проверьте проводимость в цепи между блоком
управления системы дистанционного запуска
двигателя и разъемом блока управления досту-
пом при помощи тестера.

Разъем и клемма:

(B419) № 3 — (B427) № 1:

Проводимость есть?

Замените блок
управления сис-
темы дистанци-
онного запуска
двигателя.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

KPS(diag)-92

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

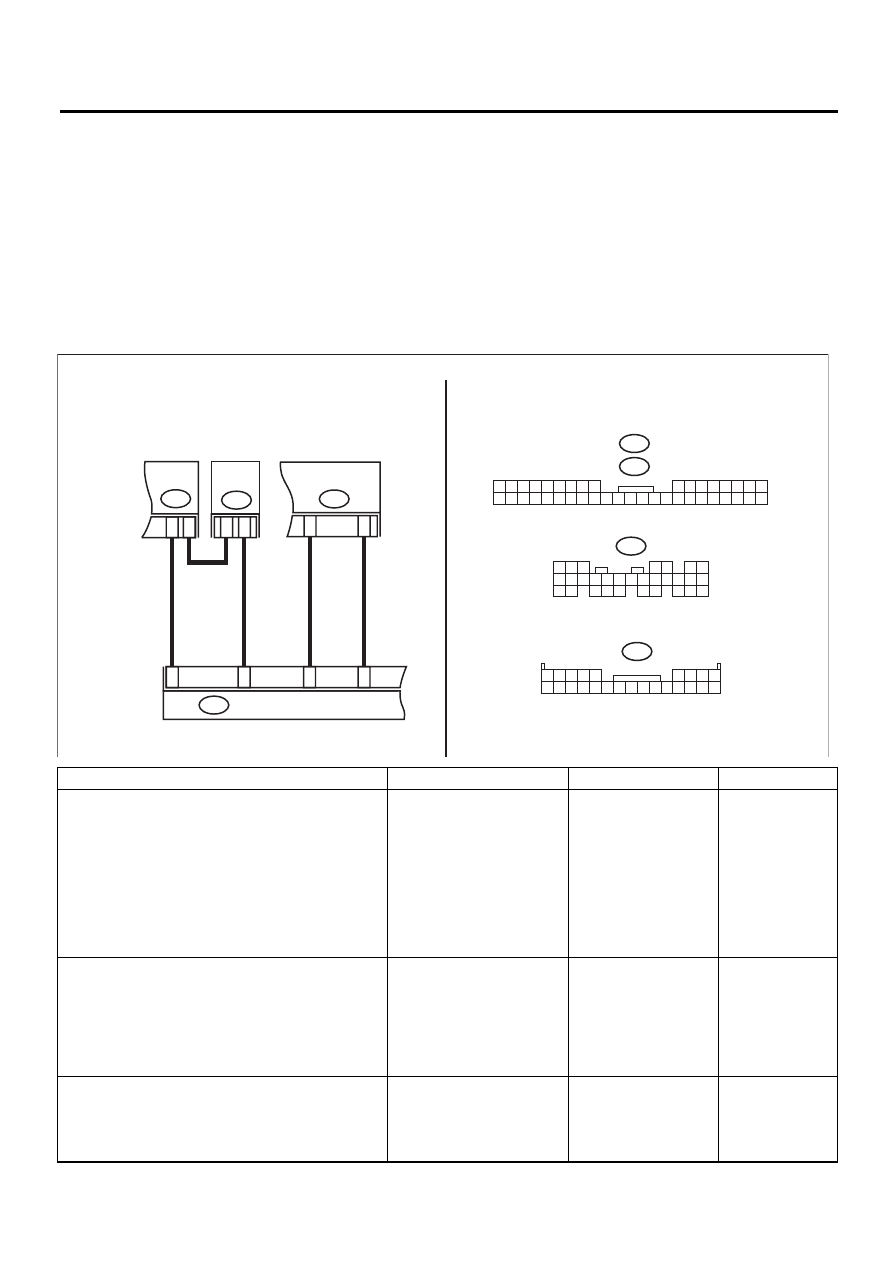

AI: КДН B2005 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ SSP

(БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между блоком управления электропитанием и блоком управления доступом не осу-
ществляется в течение 10 секунд или более.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Подсветка кнопки запуска/остановки двигателя не приглушается.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы блока управления
сличением, блока управления доступом и бло-
ка управления электропитанием.
2) Проверьте проводимость между разъема-
ми и массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 — Масса кузова:
(B420) № 24 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Устраните короткое
замыкание в жгуте
проводов или замени-
те его на новый.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 (+) — Масса кузова (–):
(B420) № 24 (+) — Масса кузова (–):
(B419) № 12 (+) — Масса кузова (–):

Составляет ли величина
напряжения 5 В или более?

Устраните короткое
замыкание в жгуте
проводов или замени-
те его на новый.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТ-
РОПИТАНИЕМ.
Проверьте цепи электропитания и массы бло-
ка управления электропитанием.

Цепи электропитания и
массы исправны?

Замените блок управ-
ления электропитани-
ем. <См. SL-87, СНЯ-
ТИЕ, Блок управления
электропитанием.>

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

1

8

5

19

B280

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-93

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

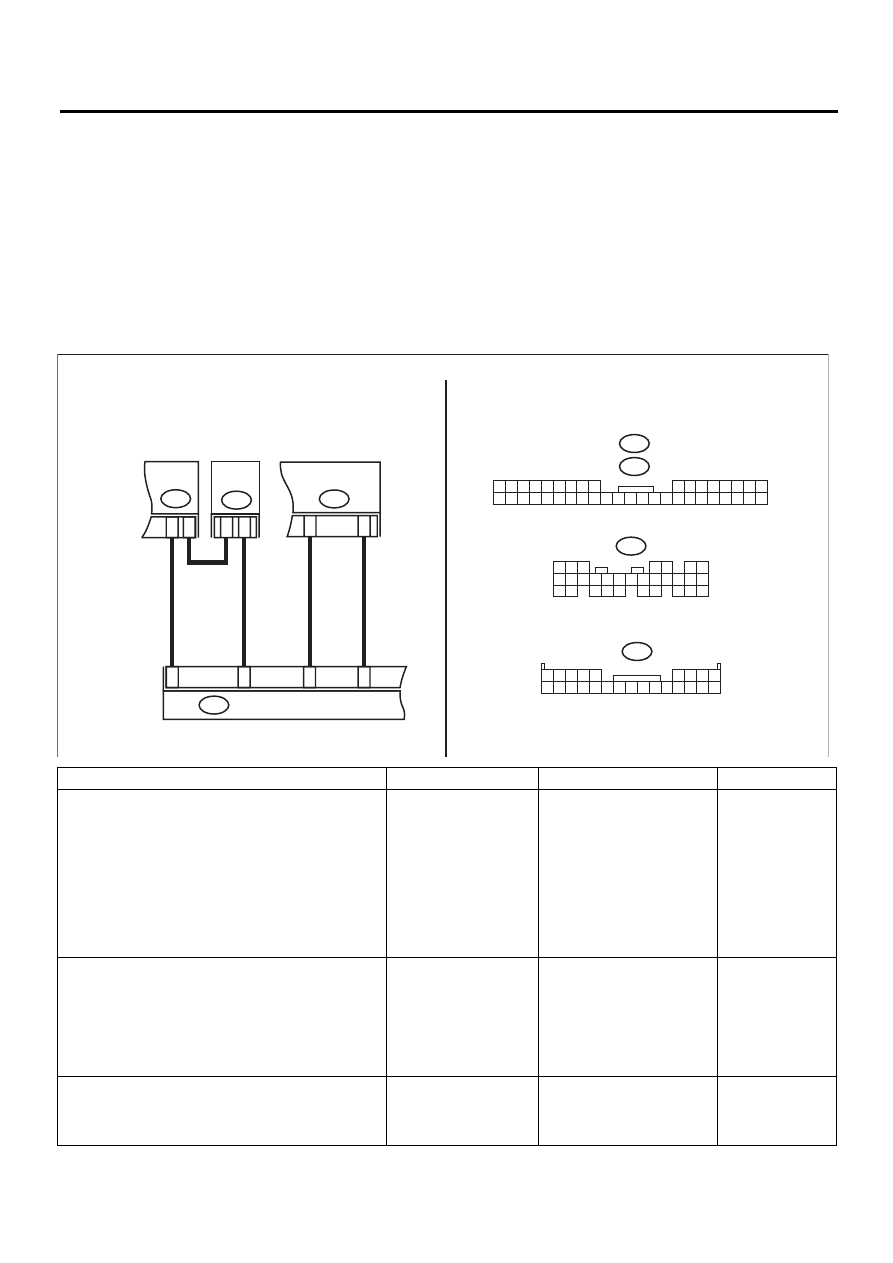

AJ:КДН B2005 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ SSP

(БЛОК УПРАВЛЕНИЯ СЛИЧЕНИЕМ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между блоком управления сличением и блоком управления доступом не осущест-
вляется в течение 10 секунд или более.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного доступа не работает.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы блока управления
сличением, блока управления доступом и бло-
ка управления электропитанием.
2) Проверьте проводимость между разъема-
ми и массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 — Масса кузова:
(B420) № 24 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Устраните короткое замы-
кание в жгуте проводов
или замените его на но-
вый.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 (+) — Масса кузова (–):
(B420) № 24 (+) — Масса кузова (–):
(B419) № 12 (+) — Масса кузова (–):

Составляет ли величи-
на напряжения 5 В или
более?

Устраните короткое замы-
кание в жгуте проводов
или замените его на но-
вый.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕ-
НИЕМ.
Проверьте цепи электропитания и массы бло-
ка управления сличением.

Цепи электропитания
и массы исправны?

Замените блок управления
сличением. <См. SL-88,
СНЯТИЕ, Блок управления
сличением.>

Устраните неис-
правность или за-
мените жгут про-
водов.

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

1

8

5

19

B280

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК

СРАВНЕНИЯ

КОДОВ
