KPS(diag)-74

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

X: КДН B2201 СБОЙ СВЯЗИ ВНУТРИ СЕТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Сбой связи между блоком управления электропитанием и блоком управления сличением.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель не запускается.
• Включение электропитания вспомогательного оборудования и зажигания невозможно.

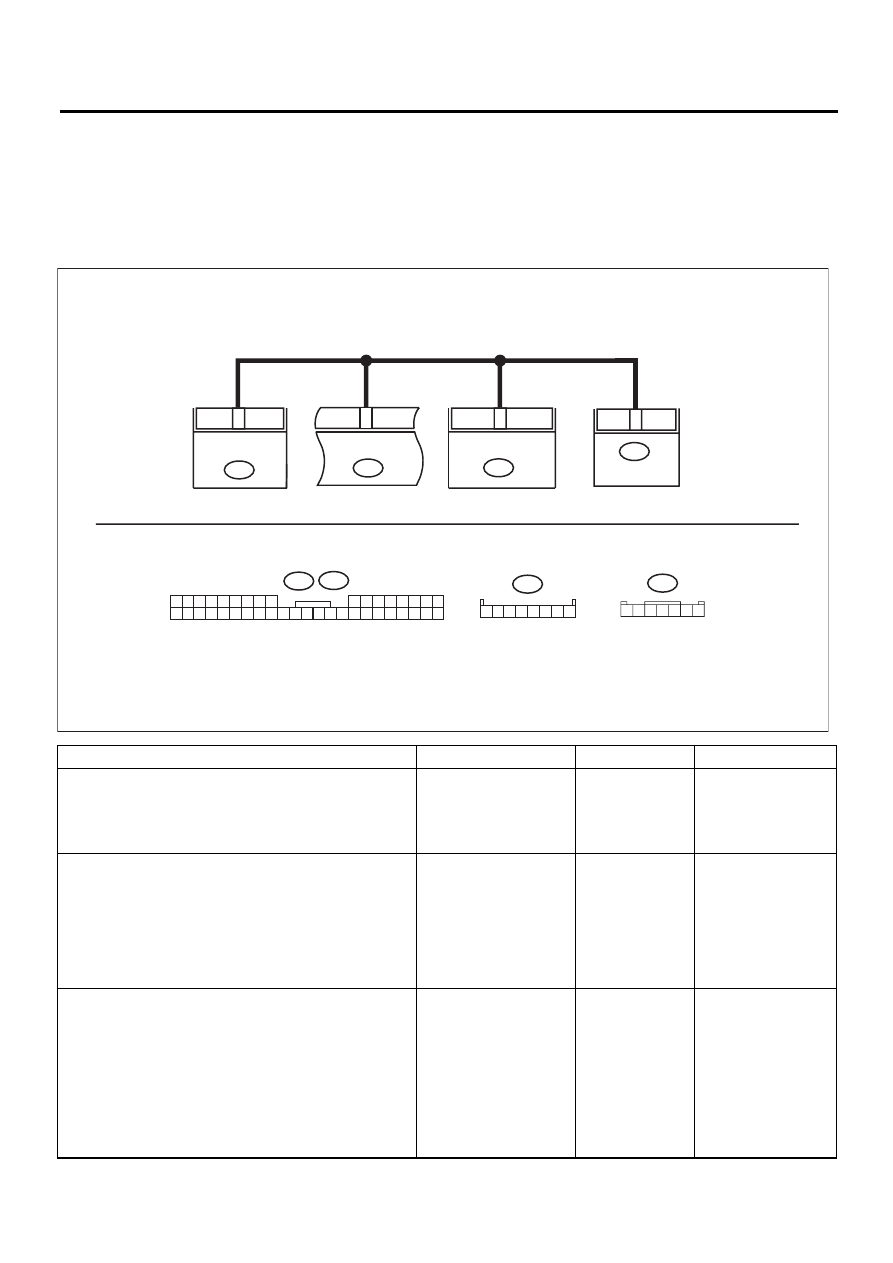

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
1) Отсоедините разъем блока идентификатора ко-
да.
2) Подсоедините Subaru Select Monitor и считайте
КДН.

Отображается ли на
дисплее КДН “B2201”?

Переходите к ша-
гу 2.

Замените блок иден-
тификатора кода.
<См. SL-90, СНЯ-
ТИЕ, Блок иденти-
фикатора кода.>

СЧИТЫВАНИЕ КДН.
1) Подсоедините разъем блока идентификатора
кода и отсоедините разъем блока управления за-
мком блокировки рулевой колонки.
2) Подсоедините Subaru Select Monitor и считайте
КДН.

Отображается ли на
дисплее КДН “B2201”?

Переходите к ша-
гу 3.

Замените блок уп-
равления замком
блокировки рулевой
колонки. <См. SL-91,
СНЯТИЕ, Блок уп-
равления замком
блокировки рулевой
колонки.>

СЧИТЫВАНИЕ КДН.
1) Подсоедините разъем блока управления замком
блокировки рулевой колонки и отсоедините разъем
блока управления электропитанием.

ПРИМЕЧАНИЕ:
После отсоединения разъема блока управления
электропитанием возможен вывод на экран дисп-
лея других КДН.
2) Подсоедините Subaru Select Monitor и считайте
КДН.

Отображается ли на
дисплее КДН B2201 или
B2217?

Переходите к ша-
гу 4.

Замените блок уп-
равления электропи-
танием. <См. SL-87,
СНЯТИЕ, Блок уп-
равления электропи-
танием.>

SL-00648

B420

B424

B422

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B424

1 2 3 4 5 6 7

B422

2 3 4 5

6 7 8

B421

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

БЛОК УПРАВЛЕНИЯ

БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

БЛОК

РЕГИСТРАЦИОННОГО

КОДА

БЛОК СРАВНЕНИЯ

КОДОВ

KPS(diag)-75

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Подсоедините разъем блока управления элект-
ропитанием.
2) Отсоедините разъем блока управления сличе-
нием и разъем блока идентификатора кода.
3) Проверьте проводимость в цепи между разъ-
емом блока управления сличением и разъемом бло-
ка идентификатора кода.

Разъем и клемма:

(B421) № 10 — (B422) № 3:

Проводимость есть?

Переходите к ша-
гу 5.

Устраните разрыв
цепи в жгуте прово-
дов или замените его
на новый.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
Проверьте проводимость в цепи между разъемом
блока управления сличением и массой кузова при
помощи тестера.

Разъем и клемма:

(B421) № 10 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к шагу 6.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Отсоедините разъем блока управления сличе-
нием и разъем блока управления замком блокиров-
ки рулевой колонки.
2) Проверьте проводимость в цепи между разъ-
емом блока управления сличением и разъемом бло-
ка управления замком блокировки рулевой колон-
ки при помощи тестера.

Разъем и клемма:

(B421) № 10 — (B424) № 5:

Проводимость есть?

Переходите к ша-
гу 7.

Устраните разрыв
цепи в жгуте прово-
дов или замените его
на новый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления замком блокировки рулевой ко-
лонки и массой кузова при помощи тестера.

Разъем и клемма:

(B424) № 5 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к шагу 8.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Подсоедините разъем блока управления за-
мком блокировки рулевой колонки.
2) Отсоедините разъем блока управления сличе-
нием и разъем блока управления электропитанием.
3) Проверьте проводимость в цепи между разъемом
блока управления сличением и разъемом блока уп-
равления электропитанием при помощи тестера.

Разъем и клемма:

(B421) № 10 — (B420) № 30:

Проводимость есть?

Переходите к ша-
гу 9.

Устраните разрыв
цепи в жгуте прово-
дов или замените его
на новый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова
при помощи тестера.

Разъем и клемма:

(B420) № 30 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Замените блок уп-
равления сличением.
<См. SL-88, СНЯ-
ТИЕ, Блок управле-
ния сличением.>

Шаг

Проверка

Да

Нет

KPS(diag)-76

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Y: КДН B2200 ОТСУТСТВИЕ ОТКЛИКА С БЛОКА УПРАВЛЕНИЯ ЗАМКОМ

БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Задержка сигнала с блока управления замком блокировки рулевой колонки в линии связи величи-
ной 10 секунд или более. (Выходной сигнал блока управления сличением.)
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Невозможность разблокировки замка блокировки рулевой колонки.

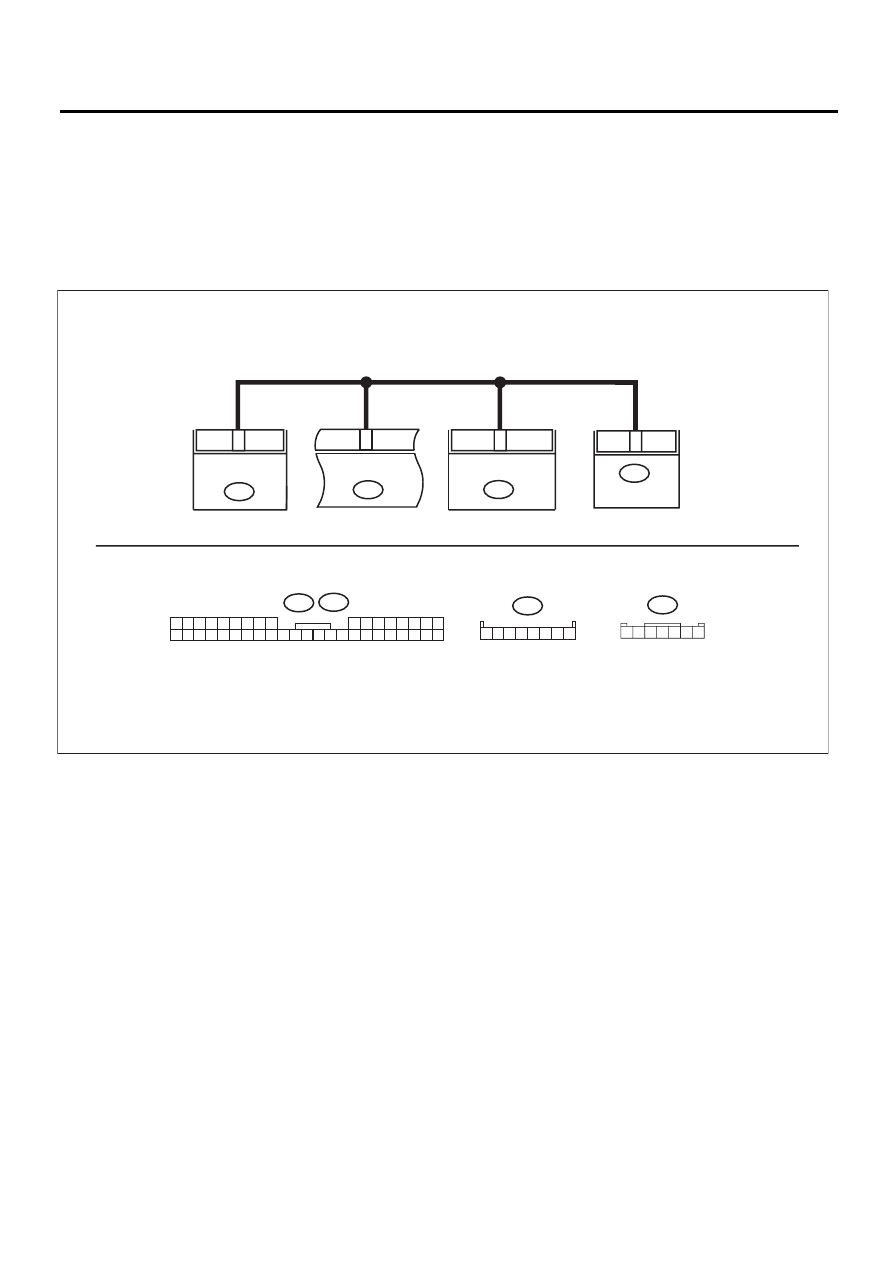

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00648

B420

B424

B422

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B424

1 2 3 4 5 6 7

B422

2 3 4 5

6 7 8

B421

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

БЛОК УПРАВЛЕНИЯ

БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

БЛОК

РЕГИСТРАЦИОННОГО

КОДА

БЛОК СРАВНЕНИЯ

КОДОВ

KPS(diag)-77

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
Считайте КДН с дисплея Subaru Select Monitor.

Отображаются ли какие-ли-
бо другие КДН помимо
B2201?

Выполните диа-
гностику в соот-
ветствии с КДН
B2201.

Переходите к шагу
2.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления за-
мком блокировки рулевой колонки и разъем
блока управления сличением.
2) Проверьте проводимость в цепи между
разъемом блока управления замком блокиров-
ки рулевой колонки и разъемом блока управ-
ления сличением при помощи тестера.

Разъем и клемма:

(B421) № 10 — (B424) № 5:

Проводимость есть?

Переходите к шагу
3.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъ-
емом блока управления замком блокировки
рулевой колонки и массой кузова при помощи
тестера.

Разъем и клемма:

(B424) № 1 — Масса кузова:

Проводимость есть?

Переходите к шагу
4.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между блоком управле-
ния замком блокировки рулевой колонки и
массой кузова при помощи тестера.

Разъем и клемма:

(B424) № 1 — Масса кузова:

Составляет ли величина на-
пряжения 11 — 14 В?

Переходите к шагу
5.

Замените предох-
ранитель, устрани-
те разрыв цепи в
жгуте проводов
или замените жгут
проводов.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЗАМКОМ
БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ.
1) Замените блок управления замком блоки-
ровки рулевой колонки.
2) Выполните процедуру регистрации блока
управления замком блокировки рулевой ко-
лонки. (См. “РУКОВОДСТВО ПО РЕГИСТРА-
ЦИИ ИММОБИЛАЙЗЕРА”)
3) Выполните процедуру очистки памяти.
4) Считайте КДН.

Отображается ли на дисплее
какой-либо КДН?

Замените блок уп-
равления сличени-
ем. <См. SL-88,
СНЯТИЕ, Блок уп-
равления сличени-
ем.>

Система исправна.
