Subaru Legacy (2008 год). Руководство - часть 1170

KPS(diag)-62

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
1) Совершите поездку на автомобиле со скоро-
стью порядка 30 км/ч или более в течение 30 се-
кунд.
2) Считайте КДН блока управления электропи-
танием с дисплея Subaru Select Monitor.

Отображается ли на дисп-
лее только КДН B2115?

Переходите к
шагу 2.

См. описание
ошибки при опре-
делении скорости
автомобиля при
КДН 2116.

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проведите самодиагностику комбинации прибо-
ров. <См. IDI-5, САМОДИАГНОСТИКА, ПРОВЕР-
КА, Система комбинации приборов.>

Результаты самодиагности-
ки комбинации приборов по-
ложительные?

Переходите к
шагу 3.

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбинация
приборов.>

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Используя Subaru Select Monitor, подтвердите во
время движения автомобиля текущие данные
центрального блока управления по пункту «Front
Wheel Speed» (Скорость переднего колеса).

Увеличиваются или умень-
шаются ли величины теку-
щих данных в соответствии
с условиями движения?

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

Переходите к шагу
4.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor теку-
щие данные ECM по пункту «Vehicle speed signal»
(Сигнал скорости автомобиля) во время движе-
ния автомобиля.

Увеличиваются или умень-
шаются ли величины теку-
щих данных в соответствии
с условиями движения?

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

Переходите к шагу
5.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Используя Subaru Select Monitor, подтвердите во
время движения автомобиля текущие данные по
каждому из четырех колес по пункту «Vehicle
speed signal» (Сигнал скорости автомобиля).

Увеличиваются или умень-
шаются ли величины теку-
щих данных четырех колес
автомобиля на одну и ту же
величину в соответствии с
условиями движения?

Переходите к
шагу 6.

Проверьте цепь
сигнала скорости
автомобиля блока
управления систе-
мами ABS/VDC.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления систе-
мами ABS/VDC.
2) При помощи тестера измерьте напряжение
между разъемом блока управления системами
ABS/VDC и массой кузова, когда выключатель
зажигания переведен в положение OFF и ON.

Разъемы и клеммы

(B310) № 33 — Масса кузова:

Изменяется ли напряжение
от величины менее 1 В до
величины 8 В и более?

Переходите к
шагу 7.

Проверьте цепь
сигнала скорости
автомобиля блока
управления систе-
мами ABS/VDC.
<См. VDC(diag)-2,
Базовая процеду-
ра диагностики.>

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем комбинации приборов.
2) Проверьте проводимость в цепи между разъ-
емом блока управления системами ABS/VDC и
комбинацией приборов при помощи тестера.

Разъемы и клеммы

(B310) № 33 — (i10) № 19:

Проводимость есть?

Переходите к
шагу 8.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Подсоедините разъем блока управления сис-
темы ABS/VDC.
2) Проверьте входной сигнал (импульс) комбина-
ции приборов при помощи осциллографа.

Разъемы и клеммы

(i10) № 19 (+) — Масса кузова (–):

Становится ли короче цикл
импульсов по мере возрас-
тания скорости?

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

Замените блок уп-
равления система-
ми ABS/VDC. <См.
VDC-7, СНЯТИЕ,
Блок управления
системы VDC и
гидравлический
блок управления
(VDCCM&H/U).>

KPS(diag)-63

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

P: КДН B2116 НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА СКОРОСТИ

АВТОМОБИЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Выявлена ненормативная величина сигнала скорости автомобиля.

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Невозможность разблокировки замка блокировки рулевой колонки.

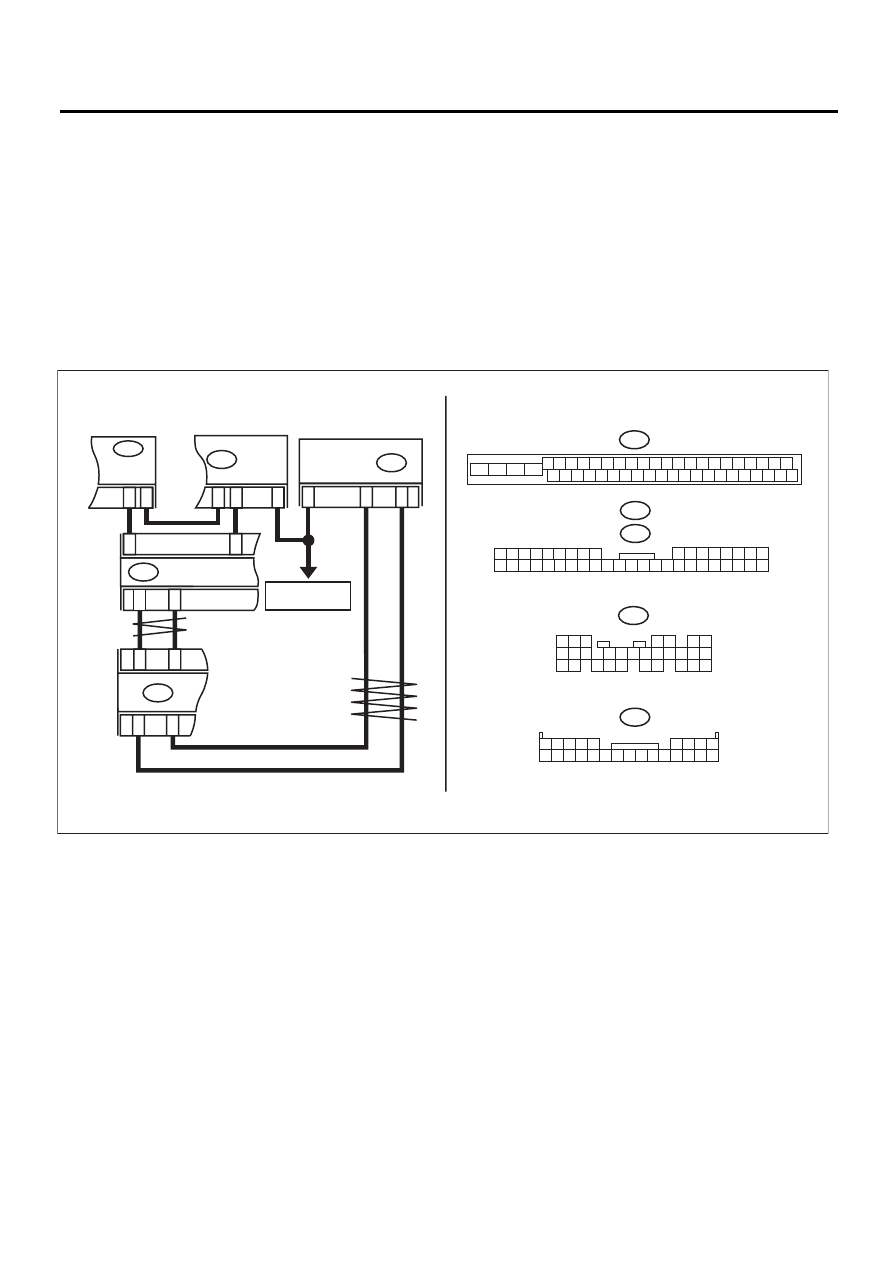

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00695

B420

B280

B421

B419

БЛОК УПРАВЛЕНИЯ
ДОСТУПОМ

B310

B419

3 4

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

6 7

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

B280

6 7

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

B421

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

КОМБИНАЦИЯ
ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ VDC

ВИТАЯ ПАРА

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-64

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

Отображается ли на дисплее
только КДН B2116?

Переходите к ша-
гу 2.

См. описание
ошибки датчика
скорости автомо-
биля при КДН
2115.

Результаты самодиагности-
ки комбинации приборов по-
ложительные?

Переходите к ша-
гу 3.

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбинация
приборов.>

Увеличиваются или умень-
шаются ли величины теку-
щих данных в соответствии с
условиями движения?

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

Переходите к шагу
4.

Увеличиваются или умень-
шаются ли величины теку-
щих данных в соответствии с
условиями движения?

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

Переходите к шагу
5.

Переходите к ша-
гу 6.

Проверьте цепь
сигнала скорости
автомобиля блока
управления систе-
мами ABS/VDC.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления сис-
темами ABS/VDC.
2) При помощи тестера измерьте напряжение
между разъемом блока управления системами
ABS/VDC и массой кузова, когда выключатель
зажигания переведен в положение OFF и ON.

Разъемы и клеммы

(B310) № 33 (+) — Масса кузова (–):

Изменяется ли напряжение
от величины менее 1 В до ве-
личины 8 В и более?

Переходите к ша-
гу 7.

Разъемы и клеммы

(B310) № 33 — (i10) № 19:

Проводимость есть?

Переходите к ша-
гу 8.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Подсоедините разъем блока управления сис-
темы ABS/VDC.
2) Проверьте входной сигнал (импульс) комби-
нации приборов при помощи осциллографа.

Разъемы и клеммы

(i10) № 19 (+) — Масса кузова (–):

Становится ли короче цикл
импульсов по мере возраста-
ния скорости?

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

KPS(diag)-65

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Q: КДН B2117 НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА

ПОЛОЖЕНИЯ "P" РЫЧАГА СЕЛЕКТОРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Несоответствие аналоговых и последовательных входных сигналов с датчика положения "P" рыча-
га селектора на блок управления электропитанием.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00652

B116

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B11 6

1 2

3 4

5 6 7 8 9 10

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

РЫЧАГ СЕЛЕКТОРА

АВТОМАТИЧЕСКОЙ

ТРАНСМИССИИ

ДАТЧИК

ДИАПАЗОНА “P”
