Subaru Legacy (2008 год). Руководство - часть 1152

LAN(diag)-92

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

V: КДН U1303 СБОЙ В РАБОТЕ ЛИНИИ СВЯЗИ СИСТЕМЫ АКТИВАЦИИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Выявлена неисправность в виде разрыва цепи или короткого замыкания в линии связи между бло-
ком управления системы доступа и центральным блоком управления.
ПРИЗНАК НЕИСПРАВНОСТИ:
Система дистанционного управления замками автомобиля не работает нормально. (Только для мо-
дели с системой дистанционного доступа)

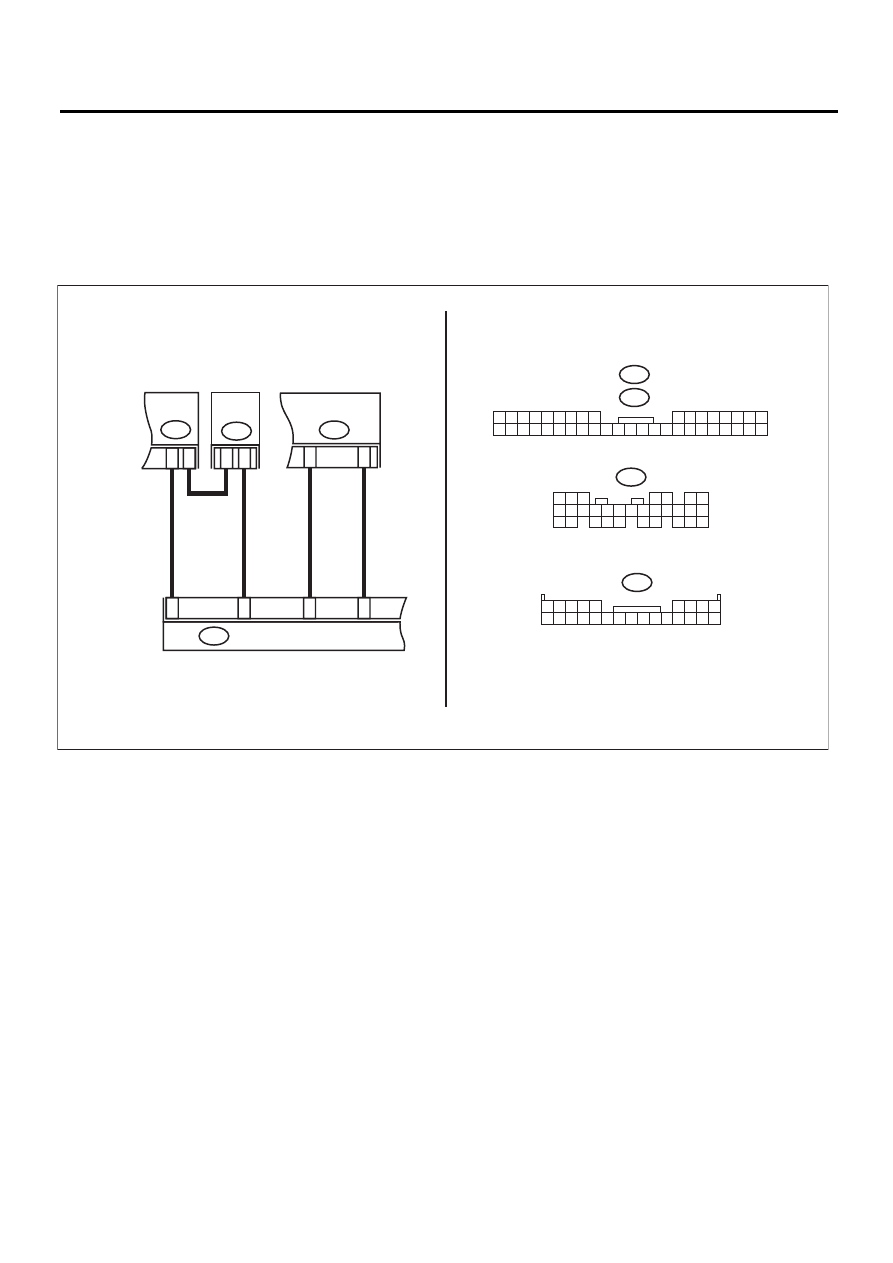

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

1

8

5

19

B280

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК

СРАВНЕНИЯ

КОДОВ

SL-00655

LAN(diag)-93

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте
все КДН.

Отображаются ли КДН
B2002, B2001 и B2000?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor теку-
щие данные «BD_wake line status» ("состояние
линии связи системы активации_BD") блока уп-
равления системы доступа.

На дисплее отображается
“ON”?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor теку-
щие данные «Smart wake-up input» ("Входной
сигнал системы активации Smart") центрального
блока управления.

На дисплее отображается
“ON”?

Система в норме. Переходите к ша-

гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы от центрального бло-
ка управления и блока управления системы до-
ступа.
2) Проверьте проводимость между разъемом
центрального блока управления и разъемом
блока управления системы доступа при помощи
тестера.

Разъемы и клеммы

(B280) № 18 — (B419) № 15:
(B280) № 5 — (B419) № 19:

Цепь исправна?

Переходите к ша-
гу 5.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость между разъемом цен-
трального блока управления и разъемом массы
кузова при помощи тестера.

Разъемы и клеммы

(B280) № 18 — Масса кузова:
(B280) № 5 — Масса кузова:

Цепь исправна?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 6.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъем блока управления
системы доступа.
2) Проверьте проводимость между разъемом
центрального блока управления и разъемом
массы кузова при помощи тестера.

Разъемы и клеммы

(B280) № 18 — Масса кузова:
(B280) № 5 — Масса кузова:

Цепь исправна?

Замените блок
управления сис-
темы доступа.

Переходите к ша-
гу 7.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления сис-
темы доступа и подключите разъем централь-
ного блока управления.
2) Проверьте проводимость между разъемом
блока управления системы доступа и разъемом
массы кузова при помощи тестера.

Разъемы и клеммы

(B419) № 15 — Масса кузова:
(B419) № 19 — Масса кузова:

Цепь исправна?

Замените цент-
ральный блок уп-
равления.

Система в норме.

LAN(diag)-94

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

W: КДН U1311 НЕТАБЛИЧНЫЕ ДАННЫЕ КОМБИНАЦИИ ПРИБОРОВ

НА НИЗКОСКОРОСТНОЙ ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ошибка в комбинации приборов, разрыв или короткое замыкание в жгуте проводов между соеди-
нителем главного жгута проводов и комбинацией приборов, ненадежное соединение разъема или
плохое крепление клемм.
ПРИЗНАК НЕИСПРАВНОСТИ:
На одометре/счетчике пройденного пути отображается сообщение “Er Lc”. (Кроме моделей с ком-
бинацией приборов с мультиинформационным дисплеем)

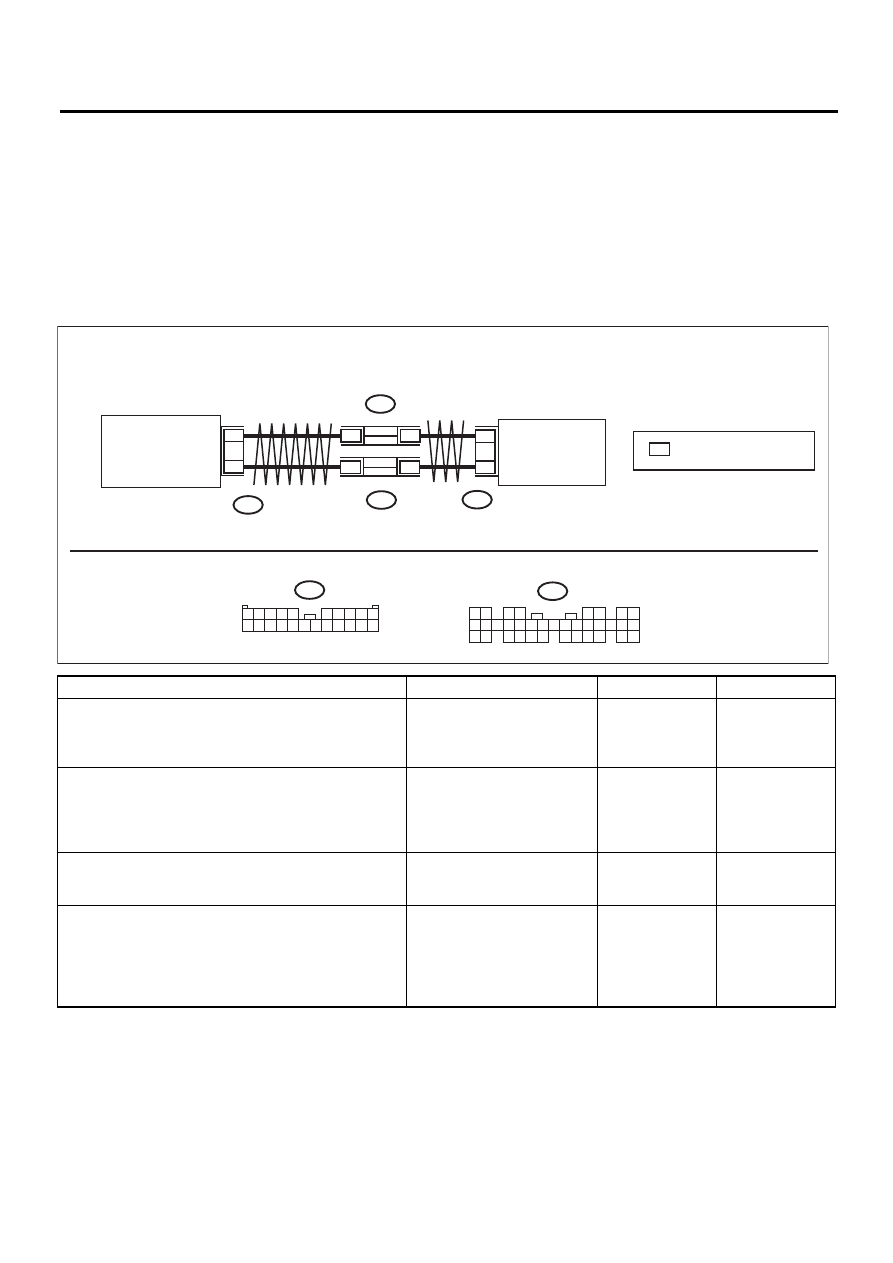

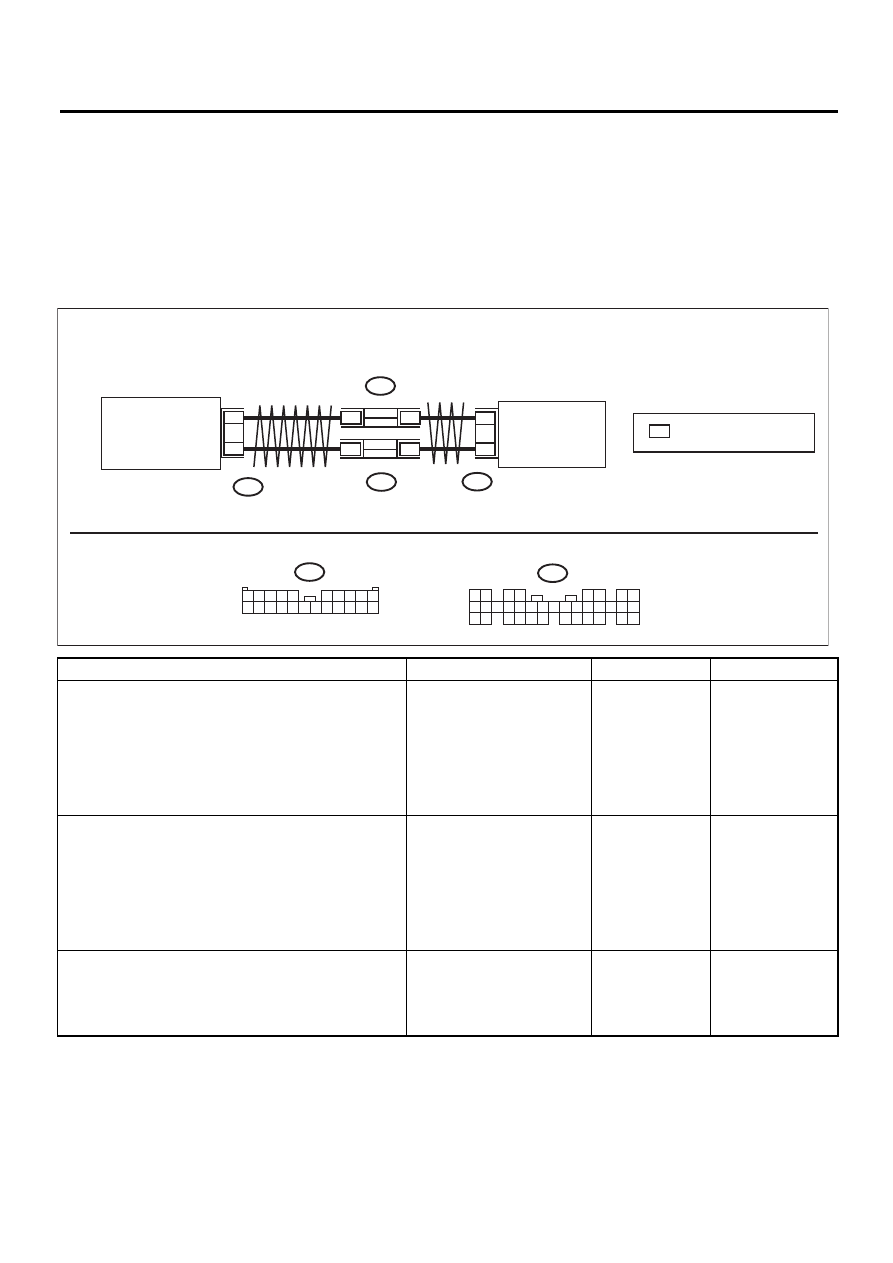

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor для
считывания КДН центрального блока уп-
равления.

Отображаются ли какие-ли-
бо другие КДН помимо
U1311?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управ-
ления.

Указывает ли КДН, отобра-
жаемый на дисплее, на теку-
щую неисправность?

Проверьте соеди-
нение в разъеме
жгута проводов.
Переходите к ша-
гу 3.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КДН.
Переведите выключатель зажигания в по-
ложение OFF и повторно считайте КДН.

Соответствует ли КДН
U1311 текущей неисправнос-
ти?

Переходите к ша-
гу 4.

Временная поте-
ря контакта.

4

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проведите самодиагностику комбинации
приборов. <См. IDI-5, САМОДИАГНОСТИ-
КА, ПРОВЕРКА, Система комбинации при-
боров.>

Самодиагностика заверши-
лась успешно?

Считайте КДН
повторно и вы-
полните диагнос-
тику в соответс-
твии с верхним
КДН.

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

i10

21

22

КОМБИНАЦИЯ

ПРИБОРОВ

i84

27

26

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

i10

2 3 4 5

6 7 8 9

12 13 14 15 16 17 18 19 20 21 22

10

1

11

ВИТАЯ ПАРА

i84

i106

i107

1

*

1

*

1

*

1

*

1

*

: ПРОИЗВОЛЬНЫЕ НОМЕРА
  КЛЕММ ИЗ  1, 2, 3  И 4

LAN00279

LAN(diag)-95

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

X: КДН U1321 НЕПОЛУЧЕНИЕ ДАННЫХ С КОМБИНАЦИИ ПРИБОРОВ

ПО НИЗКОСКОРОСТНОЙ ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ошибка в комбинации приборов, разрыв или короткое замыкание в жгуте проводов между соеди-
нителем главного жгута проводов и комбинацией приборов, ненадежное соединение разъема или
плохое крепление клемм.
ПРИЗНАК НЕИСПРАВНОСТИ:
Сообщение об ошибке появляется из-за неполучения данных с блока комбинации приборов.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЛИНИИ СВЯЗИ
1) Прогрейте двигатель.
2) Сравните данные центрального блока уп-
равления и комбинации приборов при помощи
Subaru Select Monitor.
Проверьте параметры:
• Частота вращения двигателя
• Положение рычага переключения передач

Отображаемые данные сов-
падают?

Переходите к ша-
гу 2.

Проведите само-
диагностику ком-
бинации приборов.
<См. IDI-5, САМО-
ДИАГНОСТИКА,
ПРОВЕРКА, Сис-
тема комбинации
приборов.>

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы центрального блока
управления и комбинации приборов.
2) Измерьте сопротивление между разъемами
жгута проводов.

Разъемы и клеммы

(i10) № 21 — (i84) № 27:
(i10) № 22 — (i84) № 26:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 3.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

3

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проведите самодиагностику комбинации при-
боров. <См. IDI-5, САМОДИАГНОСТИКА, ПРО-
ВЕРКА, Система комбинации приборов.>

Самодиагностика заверши-
лась успешно?

Временная поте-
ря контакта. Про-
верьте соедине-
ние каждого
разъема.

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбинация
приборов.>

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

i10

21

22

КОМБИНАЦИЯ

ПРИБОРОВ

i84

27

26

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

i10

2 3 4 5

6 7 8 9

12 13 14 15 16 17 18 19 20 21 22

10

1

11

ВИТАЯ ПАРА

i84

i106

i107

1

*

1

*

1

*

1

*

1

*

: ПРОИЗВОЛЬНЫЕ НОМЕРА
  КЛЕММ ИЗ  1, 2, 3  И 4

LAN00279
