IM(diag)-8
Subaru Select Monitor
ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)
5. Subaru Select Monitor
A: ПОРЯДОК РАБОТЫ
1. КАК ИСПОЛЬЗОВАТЬ SUBARU
SELECT MONITOR
1) Подготовьте к работе комплект Subaru
Select Monitor.
2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

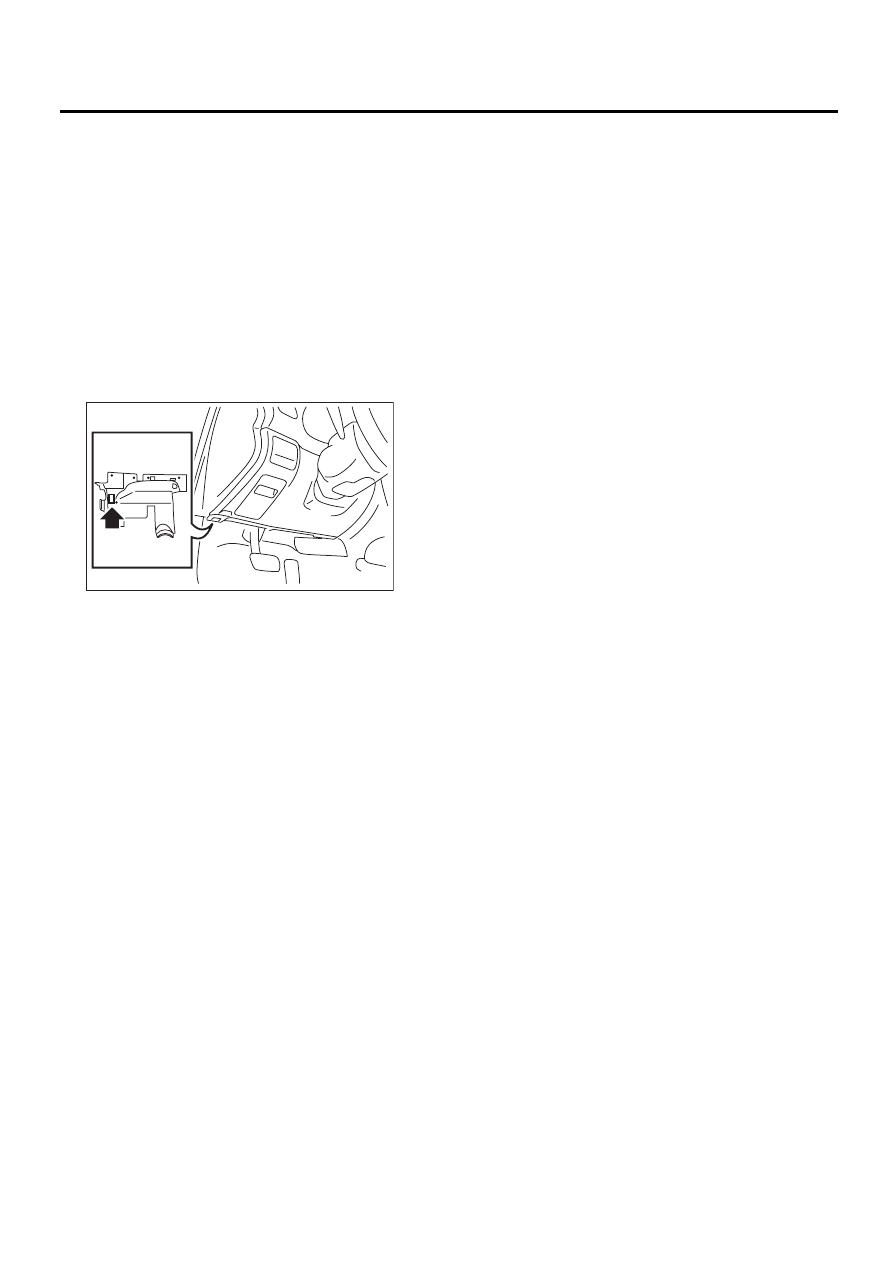

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).
(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.
ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
4) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и включите
Subaru Select Monitor.
5) При помощи Subaru Select Monitor вызовите
на дисплей различные данные и КДН и зафик-
сируйте их.
2. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН) ДВИГАТЕЛЯ И
ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ

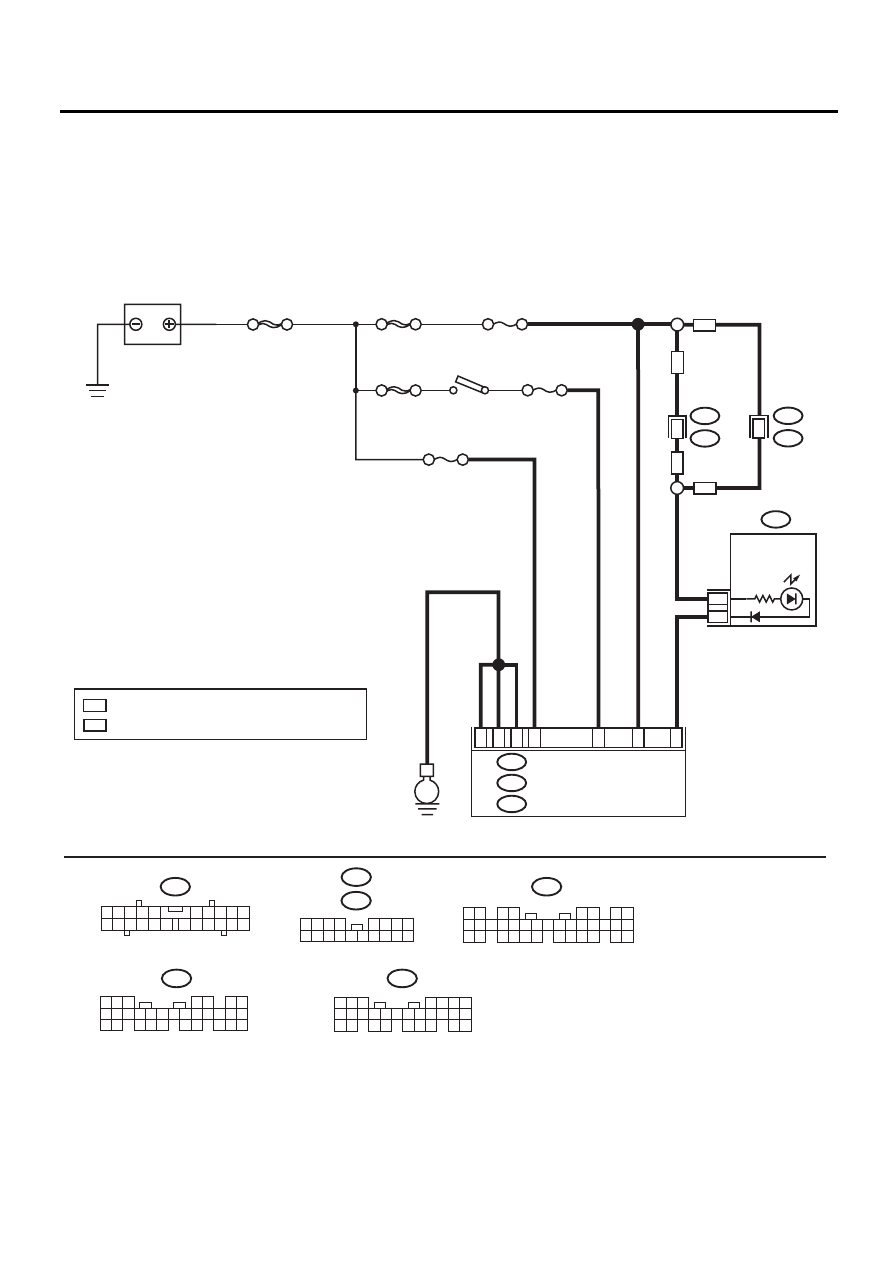

3. ПРОВЕРКА ЛИНИИ СВЯЗИ
ПРИМЕЧАНИЕ:
Проверка линии связи между ECM и централь-
ным блоком управления может производиться
на экране дисплея “System Operation Check
Mode”. Соответствующий пункт называется
“Communication line check” (Проверка линии
связи).
1) Подсоедините Subaru Select Monitor.
2) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
3) На экране дисплея «System Selection Menu»,
выберите пункт {Engine Control System} (Систе-
ма управления двигателем).
4) После появления информации о типе двига-
теля, нажмите [OK].
5) На экране дисплея «Engine Diagnosis» (Диа-
гностика двигателя) выберите пункт {System
Operation Check Mode} (Режим проверки рабо-
ты системы).
6) На экране дисплея «System Operation Check
Mode» выберите пункт {security system} (проти-
воугонная система).
7) Начните проверку линии связи.
8) Появились ли на дисплее буквы OK?
Если да, переходите к шагу 9).
Если нет, переходите к шагу 10).
9) По результатам диагностики короткое замы-
кание в цепи не выявлено. Завершите провер-
ку линии связи.
10) Если выявлена неисправность, устраните
причину неисправности. <См. IM(diag)-21, КДН
P1572 НЕИСПРАВНОСТЬ ЦЕПИ ИММОБИЛАЙ-
ЗЕРА (КРОМЕ ЦЕПИ АНТЕННЫ), Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
IM-00084
