EI-64

Нижняя внутренняя отделка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

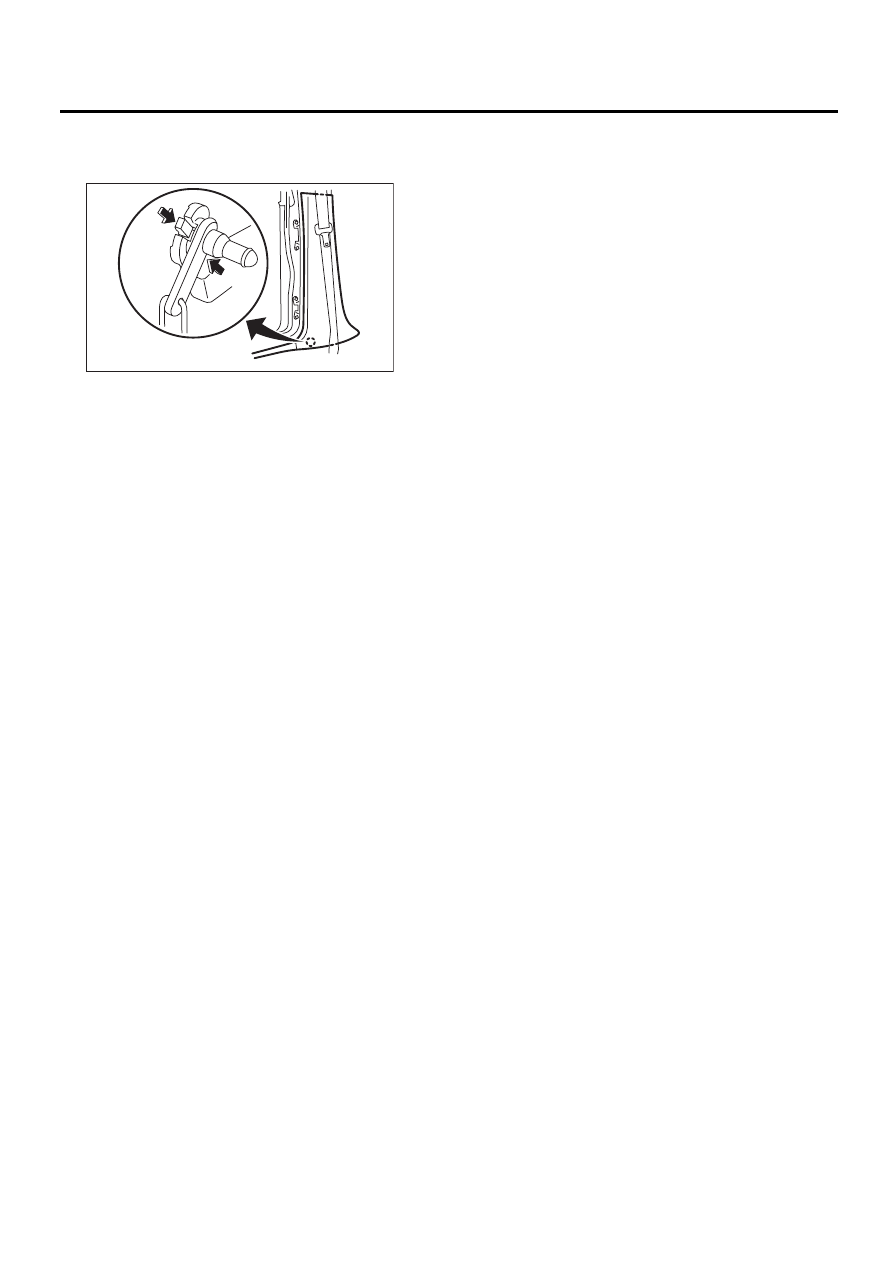

8) Снимите нижнюю внутреннюю отделку
средней стойки, надавливая на верхние и ниж-
ние зажимные лапки зажима крепления.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01469

EI-65

Верхняя часть внутренней отделки

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

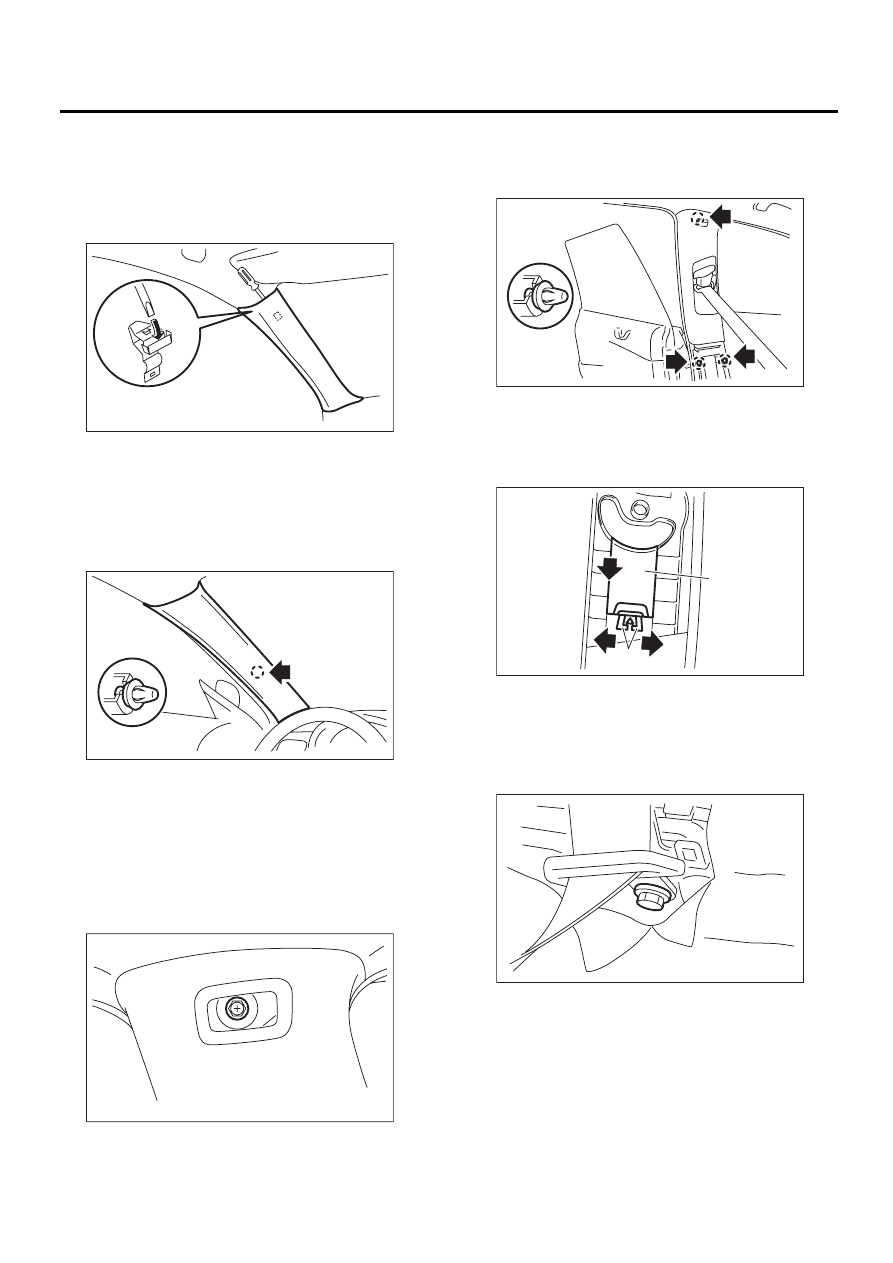

25.Верхняя часть внутренней отделки

A: СНЯТИЕ

1) С помощью плоской отвертки, снимите ме-
таллический фиксатор с верхней части внут-
ренней отделки.

ОСТОРОЖНО:
Если металлический фиксатор выскакива-
ет или повреждается, замените внутреннюю
отделку и металлические фиксаторы новы-
ми деталями.
2) Снимите верхнюю внутреннюю отделку пе-
редней стойки.

3) Снимите внутреннюю накладку передней
двери, внутреннюю накладку задней двери и
нижнюю внутреннюю отделку средней стойки.
<См. EI-63, СНЯТИЕ, Нижняя часть внутренней
отделки.>
4) Снимите крышку (А) с верхней части внут-
ренней отделки стойки и отверните находя-
щийся внутри болт. (модель с подушками-
шторками безопасности)

5) Снимите верхнюю внутреннюю отделку
средней стойки.

6) Нажимая на зажимные лапки (А) на задней
стороне верхней внутренней отделки средней
стойки со стороны водителя в правом и левом
направлении, отведите маленький ползун (В) в
направлении, указанном стрелкой.

7) Снимите болт нижнего узла крепления рем-
ня безопасности или преднатяжитель поясной
лямки ремня безопасности (модель с предна-
тяжителем поясной лямки ремня безопаснос-
ти) и извлеките ремень безопасности из верх-
ней внутренней отделки средней стойки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00785

EI-00786

EI-00562

EI-00787

EI-01167

(B)

(A)

SB-00145

EI-66

Внутренняя отделка задней четверти

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

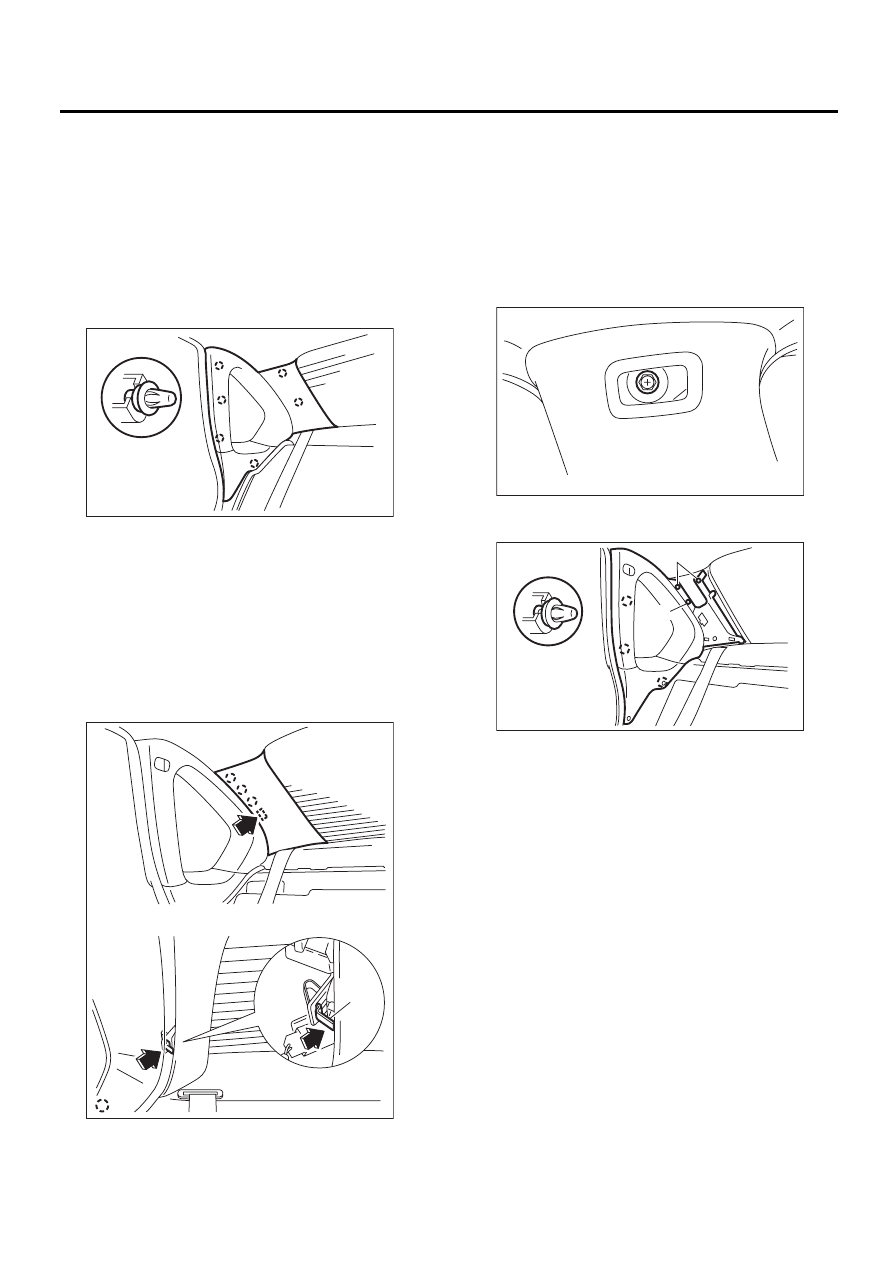

26.Внутренняя отделка задней четверти

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН
(МОДЕЛЬ БЕЗ ПОДУШЕК-ШТОРОК)

1) Снимите заднее сиденье. <См. SE-16, МО-
ДЕЛЬ С КУЗОВОМ СЕДАН, СНЯТИЕ, Заднее
сиденье.>
2) Снимите внутреннюю отделку задней чет-
верти.

2. МОДЕЛЬ С КУЗОВОМ СЕДАН
(МОДЕЛЬ С ПОДУШКАМИ-ШТОРКАМИ
БЕЗОПАСНОСТИ)

1) Снимите заднее сиденье. <См. SE-16, МО-
ДЕЛЬ С КУЗОВОМ СЕДАН, СНЯТИЕ, Заднее
сиденье.>
2) Отверните внутреннюю отделку и снимите
внутреннюю отделку задней четверти, надав-
ливая на зажимную лапку (А) металлического
фиксатора с помощью плоской отвертки и т.п.

ОСТОРОЖНО:
Если металлический фиксатор выскакива-
ет или повреждается, замените внутреннюю
отделку и металлические фиксаторы новы-
ми деталями.
3) Снимите крышку с верхней части внутрен-
ней отделки и отверните находящийся внутри
болт.

4) Отверните болты (А) и снимите внутреннюю
отделку передней четверти.

(B) Крючок

EI-00838

EI-00682

(A)

:(B)

EI-00562

EI-00839

(A)

(A)

EI-67

Внутренняя отделка задней четверти

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

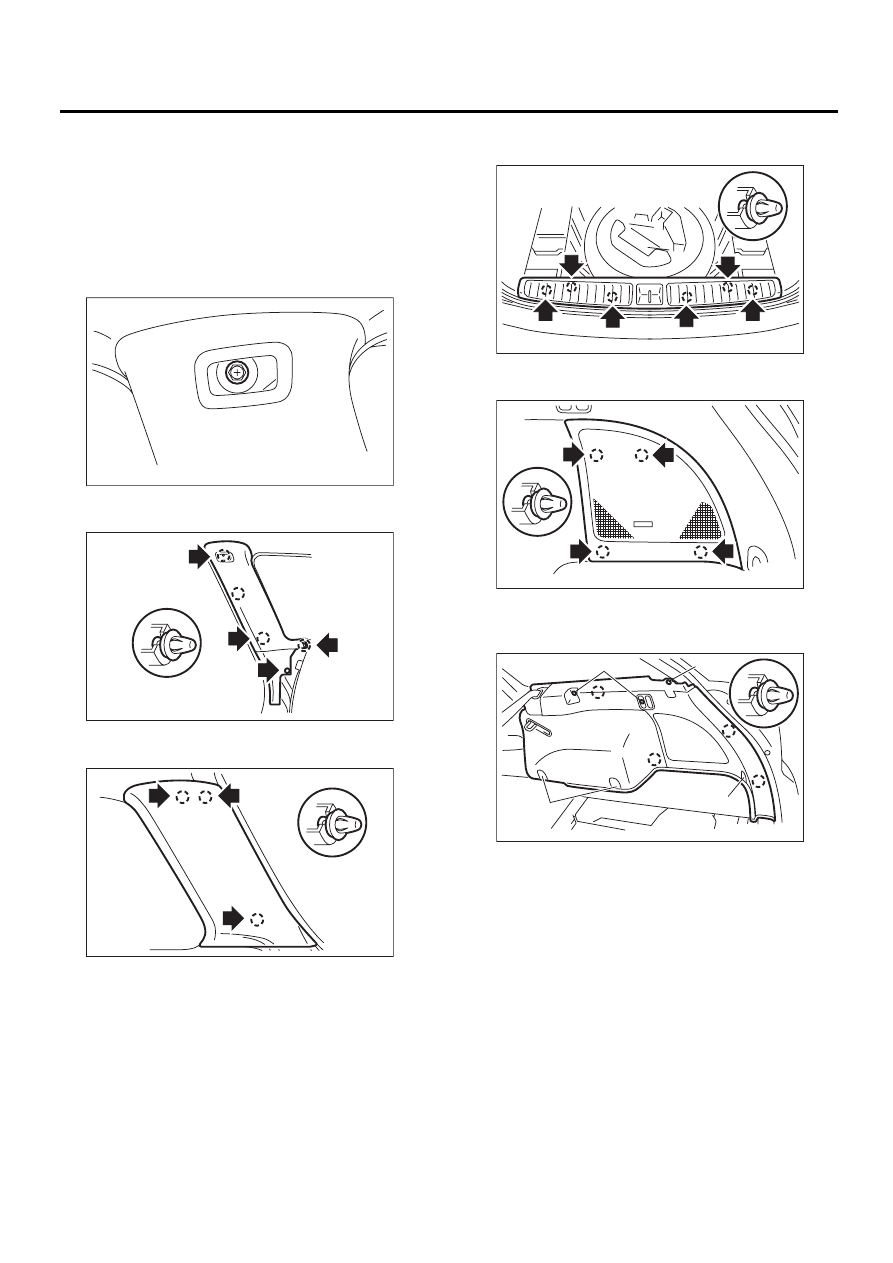

3. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите подушку заднего сиденья и плече-
вую спинку сиденья. <См. SE-17, МОДЕЛЬ С
КУЗОВОМ УНИВЕРСАЛ, СНЯТИЕ, Заднее си-
денье.>
2) Снимите крышку (А) с верхней части внут-
ренней отделки стойки и отверните находя-
щийся внутри болт. (модель с подушками-
шторками безопасности)

3) Снимите фиксатор и снимите внутреннюю
отделку передней стойки задней четверти.

4) Снимите внутреннюю отделку задней стой-
ки задней четверти.

5) Снимите ящик в полу багажного отсека.
<См. EI-77, СНЯТИЕ, Ящик в полу багажного
отсека.>

6) Снимите концевую напольную накладку ба-
гажного отсека.

7) Снимите крышку низкочастотного динами-
ка. (Модель с низкочастотным динамиком)

8) Отверните винты (А) и болты (В), а затем
снимите нижнюю внутреннюю отделку задней
четверти.

ПРИМЕЧАНИЕ:
• Снимите заглушку винта в участке крепле-
ния накладки боковины задка кузова.
• Снимите крючок сумки и отверните винт в
дальней части багажника.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00562

EI-00840

EI-00564

EI-00570

EI-00622

EI-00567

(B)

(A)

(B)

(A)
