Спойлер порога

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

12.Спойлер порога

A: СНЯТИЕ

Снимите фиксаторы (два с арки переднего крыла, шесть с нижней части спойлера порога), затем
снимите спойлер порога.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Устанавливайте самый задний фиксатор спой-
лера порога через торцевую крышку порога.

(1)

Спойлер порога

(2)

Резиновое уплотнение

(3)

Торцевая крышка порога

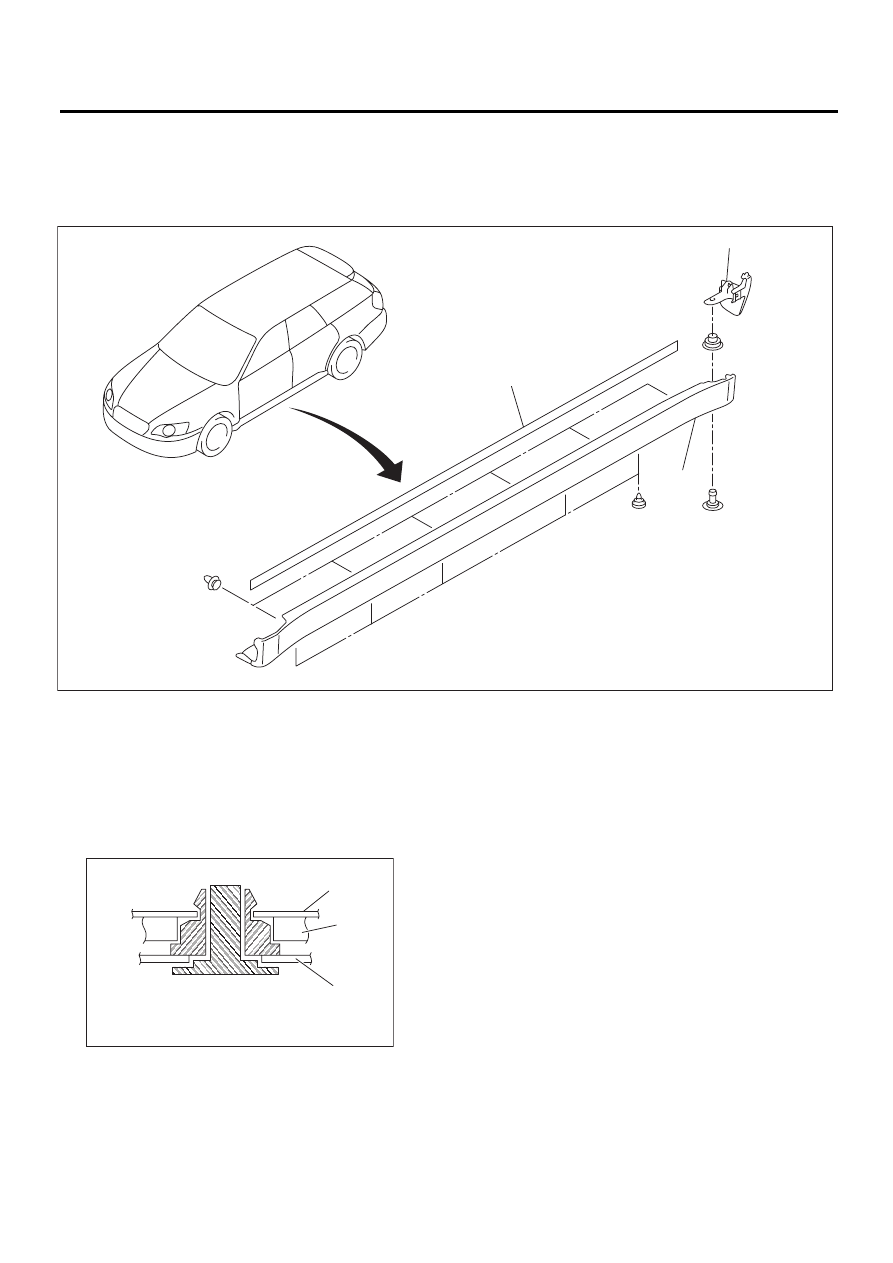

EI-01080

(1)

(2)

(3)

(1) Кузов автомобиля

(2) Торцевая крышка порога

(3) Спойлер порога

EI-00791

(1)

(2)

(3)

EI-45

Боковой щиток

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

13.Боковой щиток

A: СНЯТИЕ

1) Вставьте кусок тонкой струны (А) диамет-
ром 0,8 мм (0,031 дюйма) или менее (рыболов-
ная леска и т.п.) между кузовом автомобиля и
щитком, и разрежьте двустороннюю ленту. По-
тяните за щиток и снимите фиксатор при помо-
щи съемника фиксаторов.

ПРИМЕЧАНИЕ:
• Чтобы обеспечить оптимальное воздействие
растворителя, пропускайте струну вдоль кузо-
ва, не снимая двустороннюю ленту с поверх-
ности кузова и спойлера.
• Если двусторонняя лента снимается с тру-
дом, нагрейте ее до температуры примерно
40°C (104°F).
• Если вследствие расслаивания на поверхнос-
ти остается толстый слой двусторонней ленты,
то, срезав двустороннюю ленту с помощью но-
жа, нанесите на поверхность растворитель.

2) Закройте двустороннюю ленту, остающуюся
на поверхности кузова или спойлера, защитной
пленкой.
3) Ровным слоем нанесите растворитель на
двустороннюю ленту при помощи кисти.

ОСТОРОЖНО:
• Не наносите растворитель на участки ку-
зова, обработанные лаком во время ремон-
та.
• При попадании растворителя на поверх-
ность кузова или спойлера немедленно со-
трите его.

Растворитель:

3M 8907 или аналог

(A) Фиксатор белого цвета





(1) Щиток передней двери

(2) Щиток задней двери

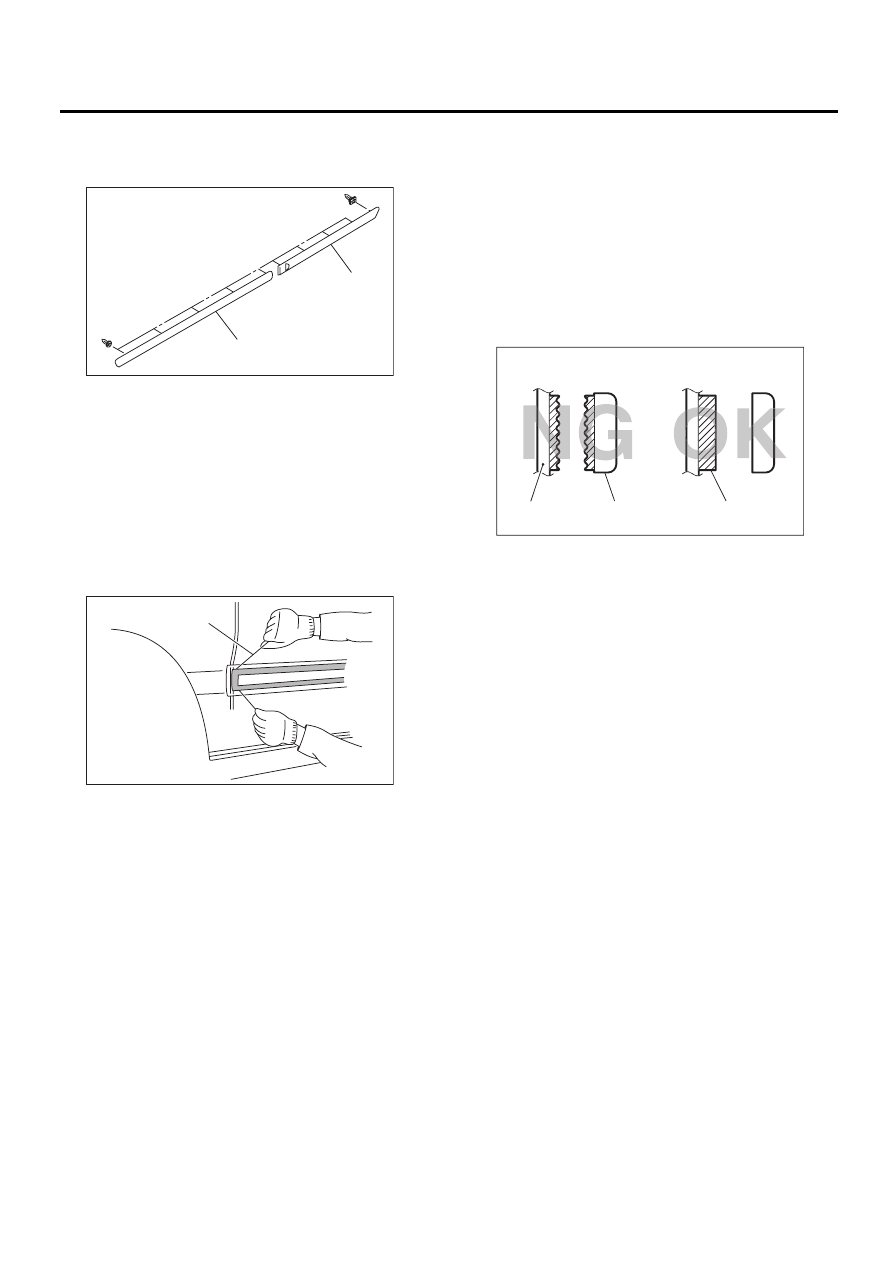

EI-01585

(1)

(2)

(A)

(A)

EI-00153

(A)

(A) Панель

(B) Боковой щиток

(C) Двусторонняя клейкая лента

EI-01586

(A)

(B)

(C)

EI-46

Боковой щиток

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

4) Закройте участок, на который был нанесен
растворитель, пластиковым материалом (A), а
затем нагрейте двустороннюю ленту в течение
5-10 минут при 40 — 60°C (104 — 140°F) при по-
мощи нагревательной лампы (B).

ОСТОРОЖНО:
Не нагревайте двустороннюю ленту так,
чтобы поверхность побелела и стала чрез-
мерно сухой.
5) При помощи пластикового шпателя снимите
двустороннюю ленту
6) Полностью удалив двустороннюю ленту,
снимите защитную пленку и произведите очис-
тку поверхности при помощи куска хлопчатобу-
мажной ткани, смоченного белым бензином.

B: УСТАНОВКА

1) Нанесите грунтовку на поверхность щитка,
предназначенной для приклеивания двусто-
ронней ленты, а затем приклейте двусторон-
нюю ленту, как показано на рисунке.

Грунтовка:

3M K-500 или аналогичная

Двусторонняя лента:

3M 5531-5 или аналогичная

2) Нагрейте участок приклеивания нагрева-
тельной лампой.
Сторона кузова: 40 — 60°C (104 — 140°F)
Сторона щитка: 20 — 30°C (68 — 86°F)
3) Отделите подложку двусторонней ленты,
совместите фиксатор, после чего приклейте
ленту к кузову, стараясь не допустить попада-
ния под нее воздуха.

ОСТОРОЖНО:
Чтобы не нарушить адгезию, не следует
мыть автомобиль в течение 24 часов после
установки.

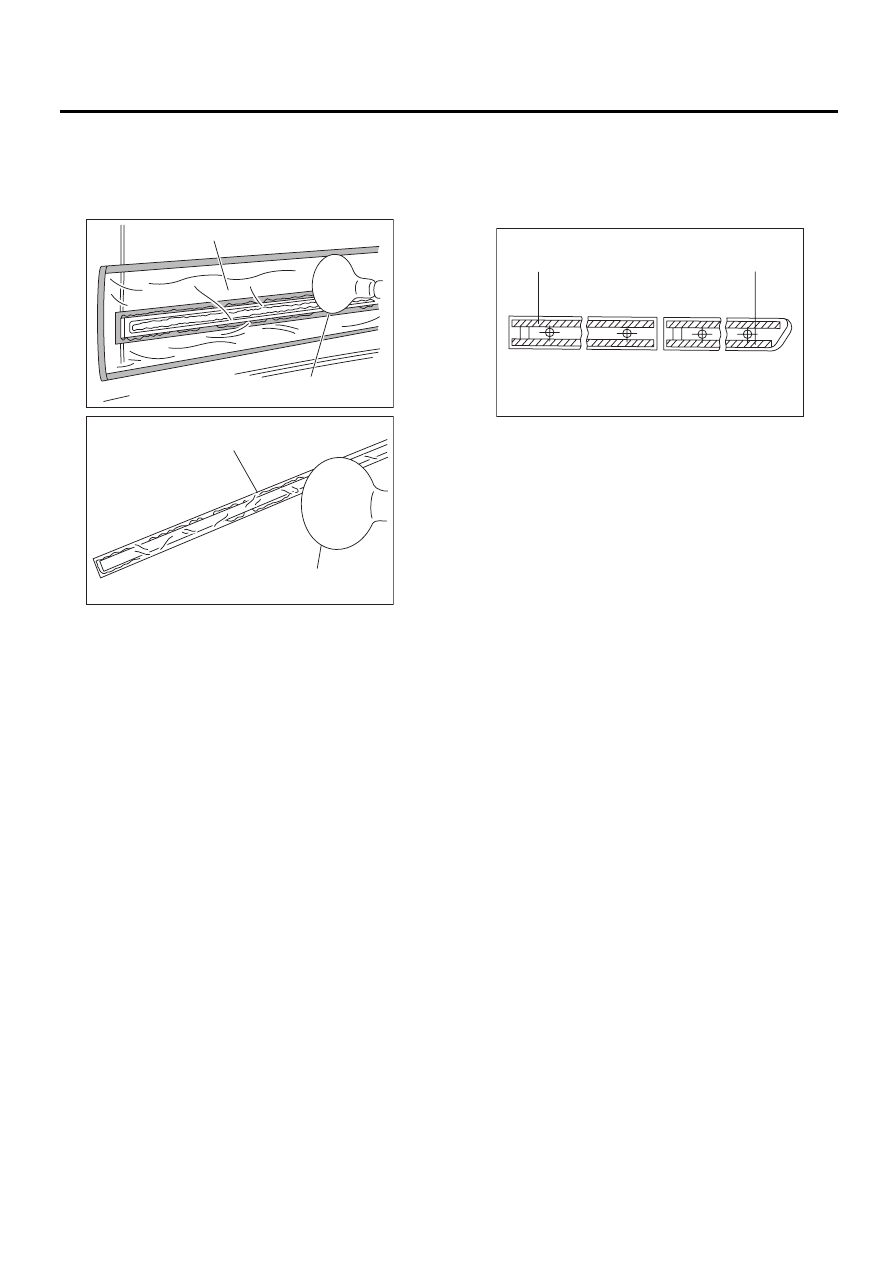

EI-00155

(A)

(B)

EI-00156

(A)

(B)

(1) Двусторонняя лента: толщина 1,2 мм (0,047 дюйма),

ширина 5 мм (0,197 дюйма)

EI-00536

(1)

(1)

EI-47

Боковая декоративная накладка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

14.Боковая декоративная накладка

A: СНЯТИЕ

1) Снимите спойлер порога, затем снимите декоративную накладку переднего крыла и декоратив-
ную накладку задней четверти. <См. EI-44, СНЯТИЕ, Спойлер порога.>
2) За данными по снятию боковой декоративной накладки обратитесь к процедуре снятия раздела
"Боковой щиток". <См. EI-45, СНЯТИЕ, Боковой щиток.>

B: УСТАНОВКА

Убедитесь в том, что цвет фиксатора был выбран правильно, и произведите сборку в порядке, об-
ратном порядку снятия.

(A)

Фиксатор черного цвета

(C)

Фиксатор красного цвета

(E)

Фиксатор зеленого цвета

(B)

Фиксатор белого цвета

(D)

Фиксатор серого цвета





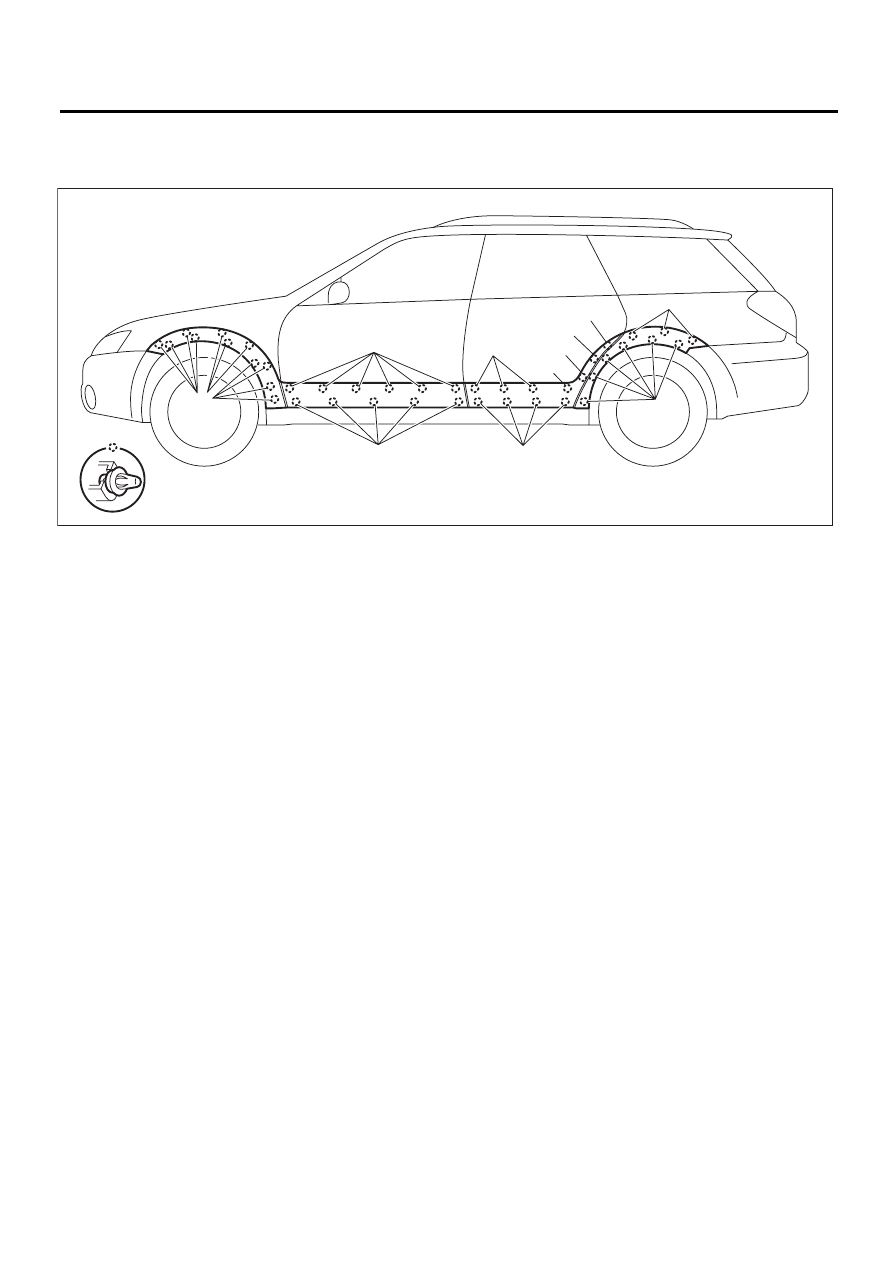

EI-01839

(A)

(A)

(B)

(B)

(A)

(C)

(D)

(B)

(A)

(E)

(E)
