SR-2

Общие сведения

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

1. Общие сведения

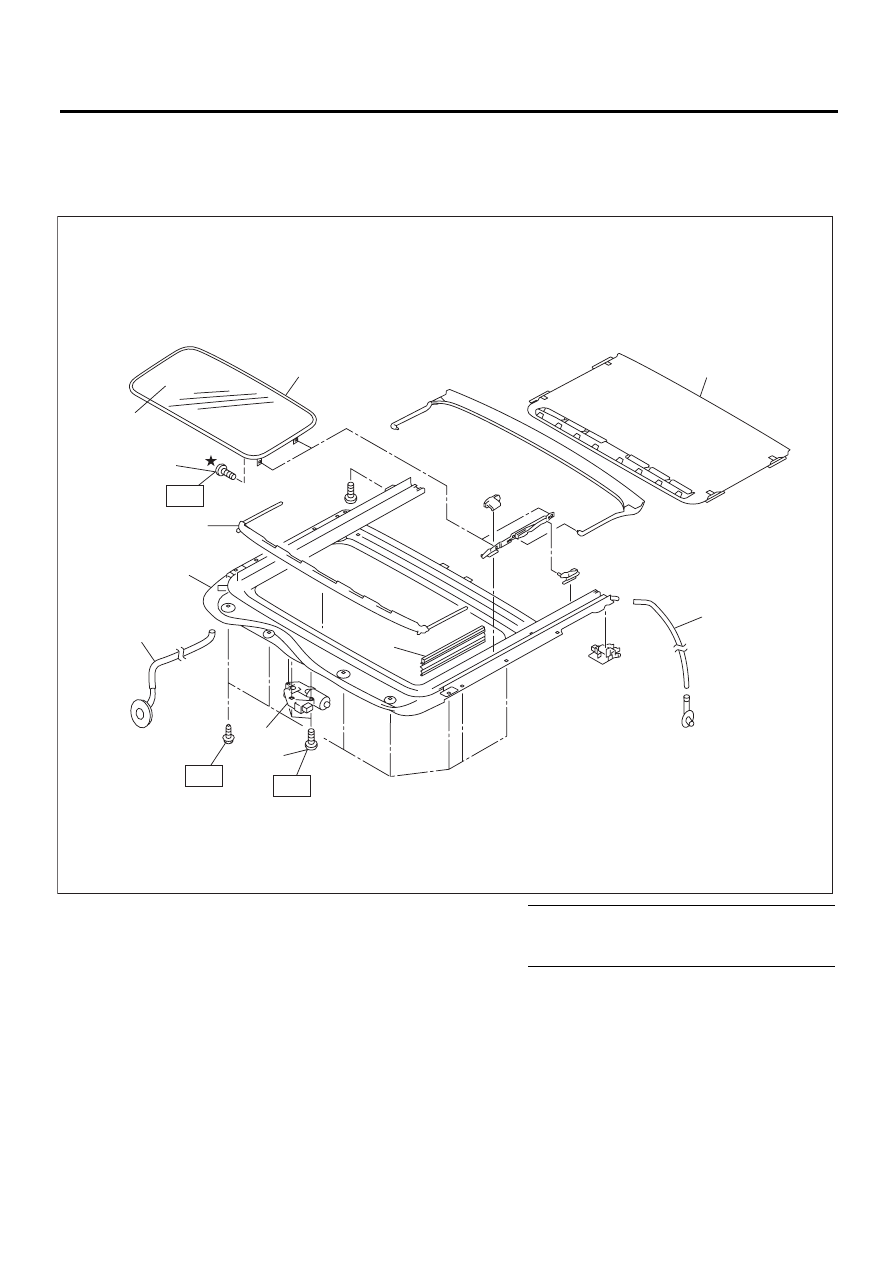

A: УЗЕЛ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

(1)

Стеклянный люк

(6)

Узел электродвигателя

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Уплотнитель

(7)

Узел рамы

T1: 4,5 (0,46, 3,3)

(3)

Накладка направляющей

(8)

Дефлектор

T2: 6,0 (0,61, 4,3)

(4)

Солнцезащитная шторка

(9)

TORX

®

 болт





(5)

Дренажная трубка









SR-00120

(9)

(6)

(3)

(5)

(5)

(4)

(7)

(8)

T1

(9)

(1)

(2)

T1

T2

SR-3

Общие сведения

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

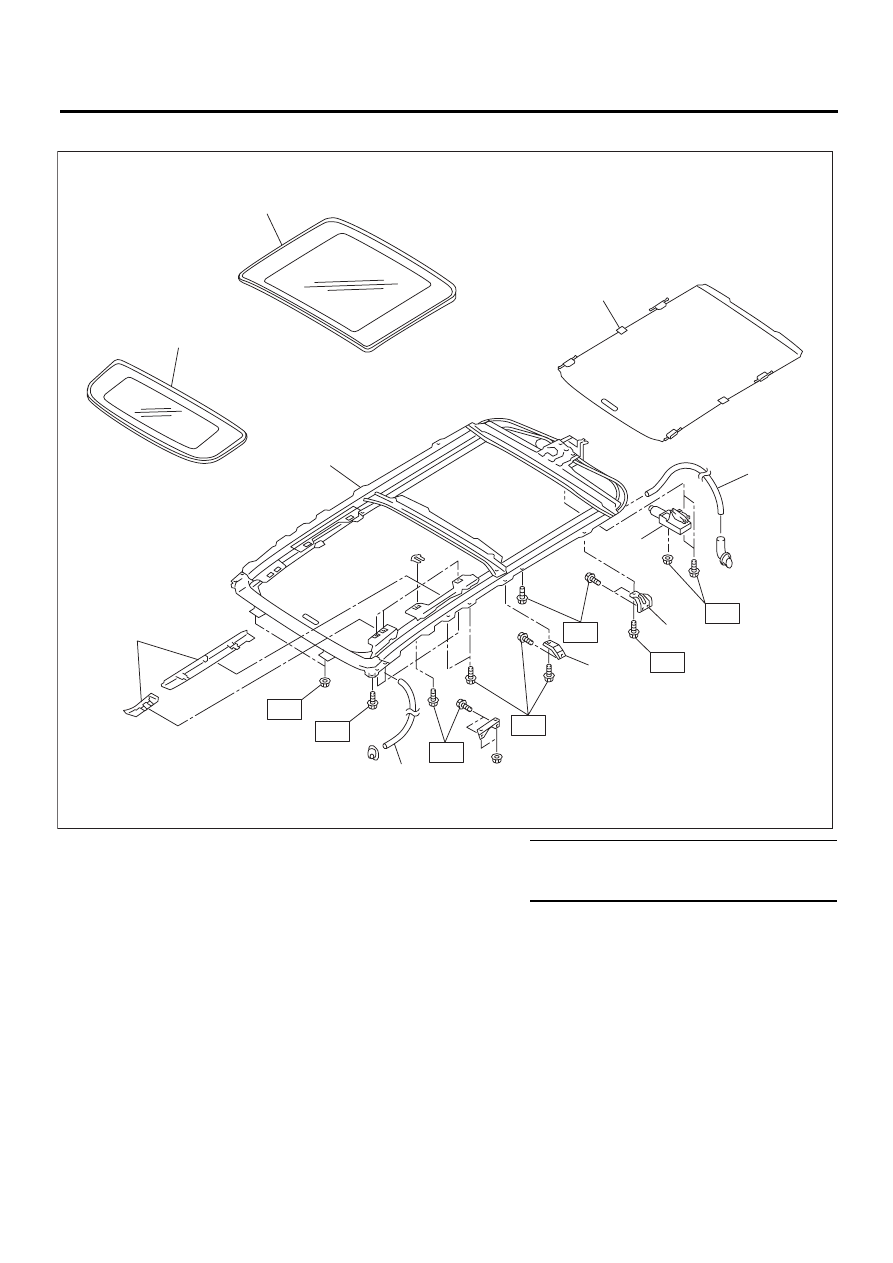

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

(1)

Стеклянный люк (передний)

(5)

Дренажная трубка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Стеклянный люк (задний)

(6)

Накладка (передняя и задняя)

T1: 7,5 (0,76, 5,3)

(3)

Солнцезащитная шторка

(7)

Кронштейн рамы

T2: 4,5 (0,46, 3,3)

(4)

Узел рамы

(8)

Узел электродвигателя





SR-00102

T1

T1

(3)

(5)

(8)

(7)

(5)

(1)

(6)

(4)

(7)

T2

T1

T1

T1

T1

(2)

SR-4

Общие сведения

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. Перед
заменой аудиосистемы, блока управления и
других устройств, снабженных функцией памя-
ти, запишите содержимое памяти до отсоеди-
нения провода массы от аккумулятора. В про-
тивном случае содержимое памяти сотрется.
• Соберите детали в порядке, обратном по-
рядку разборки, если не указан иной способ.
• Отрегулируйте детали в соответствии с тех-
ническими требованиями, приведенными в ру-
ководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь в том, что функцио-
нальные элементы работают без помех.

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления и напряжения.

TORX

®

 T20

Используется для снятия и установки электродвигателя люка, стек-
лянного люка (модель с кузовом Седан) и солнцезащитной шторки.

Шестигранный ключ

Используется для принудительного привода электродвигателя люка.

SR-5

Система управления люком

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

2. Система управления люком

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ЛЮК В КРЫШЕ

<См. WI-358, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система управления люком.>

B: ПРОВЕРКА

• Сбой при смене направления движения стеклянного люка во время движения по неровной доро-
ге.
Стеклянный люк имеет функцию автоматического изменения направления перемещения. Если уси-
лие воздействия на стеклянный люк превышает предусмотренную величину, направление переме-
щения люка изменяется на обратное, и люк останавливается. Если во время движения по ухабис-
той дороге вы открываете или закрываете стеклянный люк, то вибрация воспринимается им как
усилие воздействия, в результате чего может произойти несанкционированное изменение направ-
ления перемещения. Если произошло несанкционированное изменение направления перемещения,
необходимо выполнить следующую операцию инициализации.

1. ОПЕРАЦИЯ ИНИЦИАЛИЗАЦИИ (МОДЕЛЬ С КУЗОВОМ СЕДАН)

1) Наклоните стеклянный люк вверх.
2) Отпустите переключатель наклона, после чего вновь нажмите переключатель наклона и удержи-
вайте в течение 15 секунд.
3) Когда стеклянный люк немного поднимется и возвратится в положение наклона вверх, на мгно-
вение отпустите переключатель. (Инициализация функции определения положения люка)
4) После отпускания переключателя нажмите его вновь и удерживайте в этом положении в течение
5 секунд. Стеклянный люк автоматически наклоняется вниз

→

 отводится в открытое положение

→

отводится в закрытое положение. (По прошествии более 5 секунд функция определения положе-
ния отменяется.)
5) Операция инициализации завершена.

Признак неисправности

Порядок проверки

Протечка воды

1. Проверьте качество уплотнения панели крыши и стеклянного люка.
2. Проверьте, не засорилась ли дренажная трубка.
3. Проверьте плотность прилегания уплотнения рамы люка к кузову.

Гул, шум ветра и другой шум

1. Проверьте стеклянный люк и панель крыши на предмет увеличенного
зазора.
2. Проверьте, не увеличен ли зазор между солнцезащитной шторкой и
внутренней отделкой крыши.

Чрезмерный шум электродвигателя

1. Проверьте, не ослабло ли крепление электродвигателя.
2. Проверьте шестерни и подшипники на предмет износа.
3. Проверьте трос на предмет износа.
4. Проверьте трубку троса на предмет деформации.

Неисправность в работе люка
(Электродвигатель работает нормально.)

1. Проверьте направляющую на наличие посторонних частиц.
2. Проверьте направляющую на предмет неверной установки.
3. Проверьте, не мешают ли узлы и детали друг другу.
4. Проверьте ползун троса на предмет прихватывания.
5. Проверьте правильность установки троса.

Электродвигатель не вращается или враща-
ется с перебоями.

1. Проверьте, не перегорел ли предохранитель.
2. Проверьте, нормально ли работает переключатель.
3. Проверьте соответствие напряжения на клеммах электродвигателя
нормативной величине.
4. Проверьте, нормально ли работает реле.
5. Проверьте надежность цепи массы.
6. Проверьте жгут проводов на наличие разрыва в цепи или короткого
замыкания, а клеммы на предмет ненадежности соединения.

Сбой при смене направления движения стек-
лянного люка

Проверьте направляющую на наличие посторонних частиц.
