IDI-4

Общие сведения

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

B: ОСТОРОЖНО

• Соблюдайте осторожность, чтобы не повре-
дить измерительные приборы и панель прибо-
ров.
• Соблюдайте осторожность, чтобы не повре-
дить стекло комбинации приборов.
• Убедитесь в том, что электрический разъем
подсоединен надежно.
• После установки убедитесь в том, что все из-
мерительные приборы работают нормально.
• Работайте в перчатках, чтобы избежать пов-
реждения стеклянных поверхностей и поверх-
ностей измерительных приборов, а также ос-
тавления на них отпечатков пальцев.
• Не прилагайте чрезмерных усилий при рабо-
те с печатными схемами.
• Не роняйте и не подвергайте детали и узлы
ударам.
• При замене комбинации приборов на автомо-
билях, оборудованных иммобилайзером, обя-
зательно выполните регистрацию иммобилай-
зера.

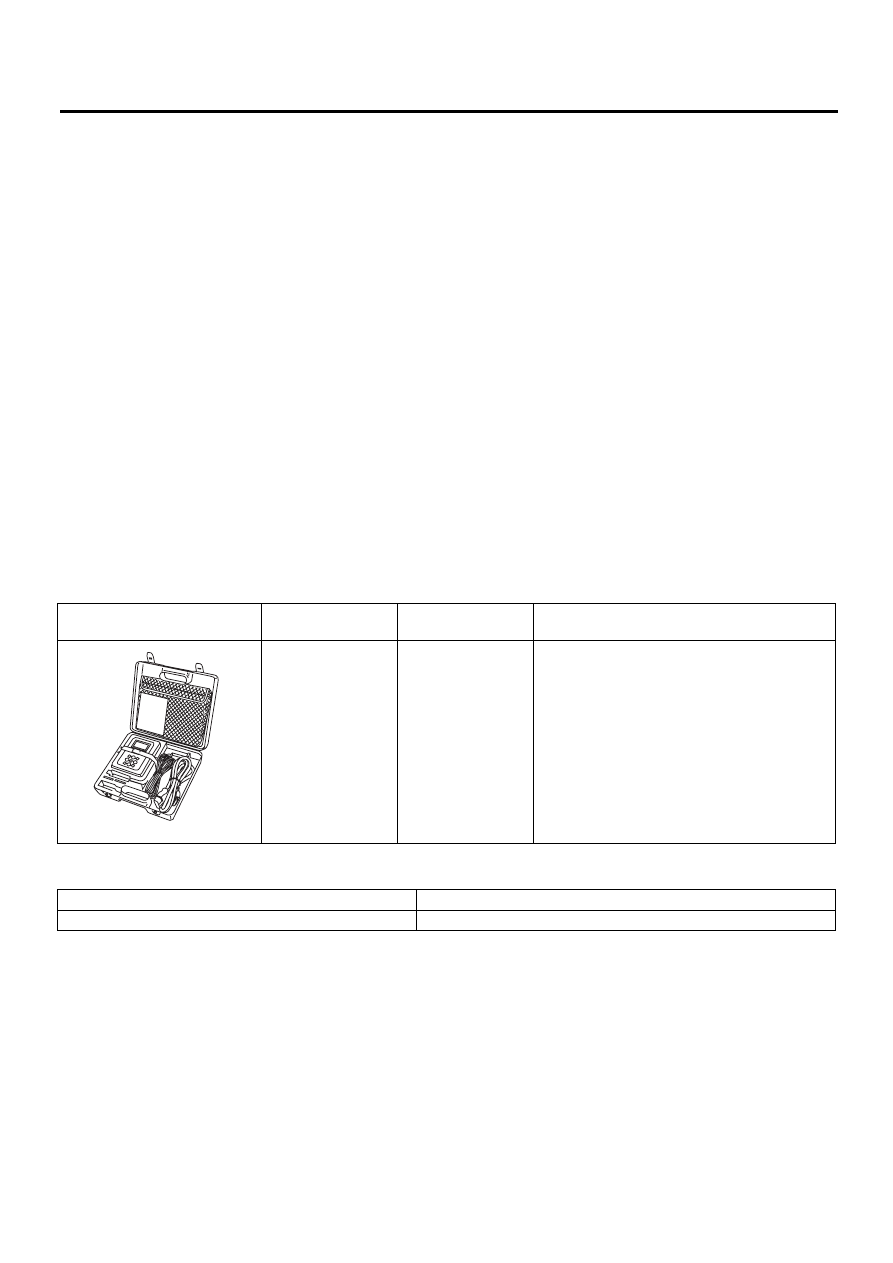

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления и напряжения.

ST1B022XG0

IDI-5

Система комбинации приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

2. Система комбинации

приборов

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. КОМБИНАЦИЯ ПРИБОРОВ

<См. WI-338, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема комбинации приборов.>

B: ПРОВЕРКА

1. САМОДИАГНОСТИКА

Самодиагностика комбинации приборов (про-
верка каждого измерительного прибора, пре-
дупреждающей и контрольной лампы, под-
светки, ЖК-дисплея, звукового сигнала) мо-
жет осуществляться следующим образом.
1) В течение 3 секунд после перевода выклю-
чателя зажигания в положение ON установите
переключатель освещения в положение вклю-
чения габаритов или света фар.
2) Нажмите на кнопку одометра/счетчика
пройденного пути три раза.
3) Переведите переключатель освещения в по-
ложение OFF, после чего три раза нажмите
кнопку одометра/счетчика пройденного пути.

4) Вновь установите переключатель освеще-
ния в положение включения габаритов или
света фар и три раза нажмите кнопку одомет-
ра/счетчика пройденного пути.

ПРИМЕЧАНИЕ:
• Операции, описанные в шаге 1) и 4) должны
быть выполнены в течение 10 секунд.
• После четырех нажатий кнопки одометра/
счетчика пройденного пути дисплей переходит
на отображение КДН. <См. IDI-20, РЕЖИМ
ОТОБРАЖЕНИЯ КДН, ПРОВЕРКА, Система
комбинации приборов.>
• В режиме самодиагностики проверяется ра-
ботоспособность предупреждающих и конт-
рольных ламп, а также жидкокристаллическо-
го дисплея. После этого при каждом нажатии
кнопки одометра/счетчика пройденного пути
осуществляется функциональная проверка в
следующей последовательности: измеритель-
ные приборы, освещение, звуковая сигнализа-
ция. Информацию по комбинации приборов
обычного типа <См. IDI-6, СПИСОК ОПЕРА-
ЦИЙ РЕЖИМА САМОДИАГНОСТИКИ, ПРО-
ВЕРКА, Система комбинации приборов.> Ин-
формацию по комбинации приборов с мульти-
информационным дисплеем <См. IDI-10,
СПИСОК ОПЕРАЦИЙ РЕЖИМА САМОДИАГ-
НОСТИКИ, ПРОВЕРКА, Система комбинации
приборов.> Чтобы отменить операцию самоди-
агностики переведите выключатель зажига-
ния в положение OFF.
• Если во время диагностики запустить двига-
тель, режим самодиагностики не отменяется;
однако как только автомобиль начнет движе-
ние, режим самодиагностики автоматически
отменится в целях безопасности.

IDI-6

Система комбинации приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

2. СПИСОК ОПЕРАЦИЙ РЕЖИМА САМОДИАГНОСТИКИ

Комбинация приборов обычного типа

Спидометр, тахо-

метр, указатель

уровня топлива,

указатель темпе-

ратуры охлажда-

ющей жидкости

двигателя

Предупреж-

дающие и
контроль-

ные лампы,

управляе-

мые микро-

процессором

Подсветка ин-

дикатора уста-

новленной пе-

редачи AT

Одометр/Счет-

чик пройден-

ного пути

Индикатор

включенной

передачи в

режиме

SPORT

Подсветка

(стрелок при-

боров, пане-
лей, кольце-

вых шкал, ЖК-

дисплея)

Звуковой сигнал

(звуковой сигнал

режима SPORT,

предупреждаю-

щий звуковой

сигнал превыше-

ния скорости)

Шаг 0. Инициализация режима самодиагностики

Осуществляется
инициализация
приборов

Инициализа-
ция ламп

Нормальный
режим под-
светки

Нормальный
режим под-
светки

Инициализа-
ция подсвет-
ки

Инициализа-
ция подсветки

Звуковой сигнал
не подается.

Шаг 1-1. Проверка каждого показания после инициализации

Повторяется опе-
рация "оживания"
комбинации при-
боров (после се-
кундной задержки
в положении ми-
нимального откло-
нения стрелка
прибора в течение
5 секунд достига-
ет положения
максимального от-
клонения, а после
секундной за-
держки в этом по-
ложении вновь в
течение 5 секунд
достигает поло-
жения минималь-
ного отклонения).

Лампа вклю-
чена

Последова-
тельное отоб-
ражение поло-
жений рычага
селектора на
максимальном
уровне яркости
с продолжи-
тельностью
цикла 1,5 се-
кунды.

Выполняется
посегментная
проверка. По-
рядок индика-
ции смотрите в
соответствую-
щей таблице.

Выполняется
посегментная
проверка. По-
рядок индика-
ции смотрите
в соответс-
твующей таб-
лице.

Подсветка с
высшим уров-
нем яркости.

Звуковой сигнал
не подается.

Шаг 1-2. Нажмите на кнопку счетчика пройденного пути (входной сигнал кнопки счетчика пройденного пути не принима-
ется, пока стрелка прибора не достигнет положения максимального отклонения): операция "оживания" комбинации при-
боров и установка индикатора установленной передачи AT завершена

После заверше-
ния операции
"оживания" ком-
бинации прибо-
ров, описанной в
шаге 1-1, стрелки
приборов возвра-
щаются в положе-
ние минимального
отклонения.

Лампа вклю-
чена

Сохраняются
показания при-
бора, устано-
вившиеся пос-
ле нажатия
кнопки счетчи-
ка пройденного
пути.

На дисплее
отображается
нижняя черта “
_ ”

На дисплее
отображает-
ся “1”.

Подсветка с
высшим уров-
нем яркости.

Звуковой сигнал
не подается.

Шаг 2-1. Нажмите кнопку счетчика пройденного пути и удерживайте ее в этом положении: Проверка каждого прибора
и указателя

IDI-7

Система комбинации приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

Показания всех
приборов изменя-
ются одновремен-
но каждые 0,5 с по
нарастающей с по-
ложения мини-
мального отклоне-
ния до положения
максимального от-
клонения.
Спидометр/Тахо-
метр: Порядка 5
градусов при каж-
дом изменении по-
казаний.
Указатель темпе-
ратуры охлажда-
ющей жидкости/
Указатель уровня
топлива: Показа-
ния изменяются
приблизительно
на 2 градуса за од-
но смещение.

Лампа вы-
ключена

Сохраняются
показания при-
бора, устано-
вившиеся в ша-
ге 1-2.

На одометре
отображается
текущий угол
отклонения
стрелки-указа-
теля.
Например)
Когда показа-
тели спидо-
метра/тахо-
метра достига-
ют отметки
135 градусов, а
указатель тем-
пературы ох-
лаждающей
жидкости/ука-
затель уровня
топлива отмет-
ки 54 градуса,
то отобража-
ется сообще-
ние “135054”.

На дисплее
отображает-
ся “

2”.

Подсветка с
высшим уров-
нем яркости.

Звуковой сигнал
не подается.

Спидометр, тахо-

метр, указатель

уровня топлива,

указатель темпе-

ратуры охлажда-

ющей жидкости

двигателя

Предупреж-

дающие и
контроль-

ные лампы,

управляе-

мые микро-

процессором

Подсветка ин-

дикатора уста-

новленной пе-

редачи AT

Одометр/Счет-

чик пройден-

ного пути

Индикатор

включенной

передачи в

режиме

SPORT

Подсветка

(стрелок при-

боров, пане-
лей, кольце-

вых шкал, ЖК-

дисплея)

Звуковой сигнал

(звуковой сигнал

режима SPORT,

предупреждаю-

щий звуковой

сигнал превыше-

ния скорости)
