ET-16

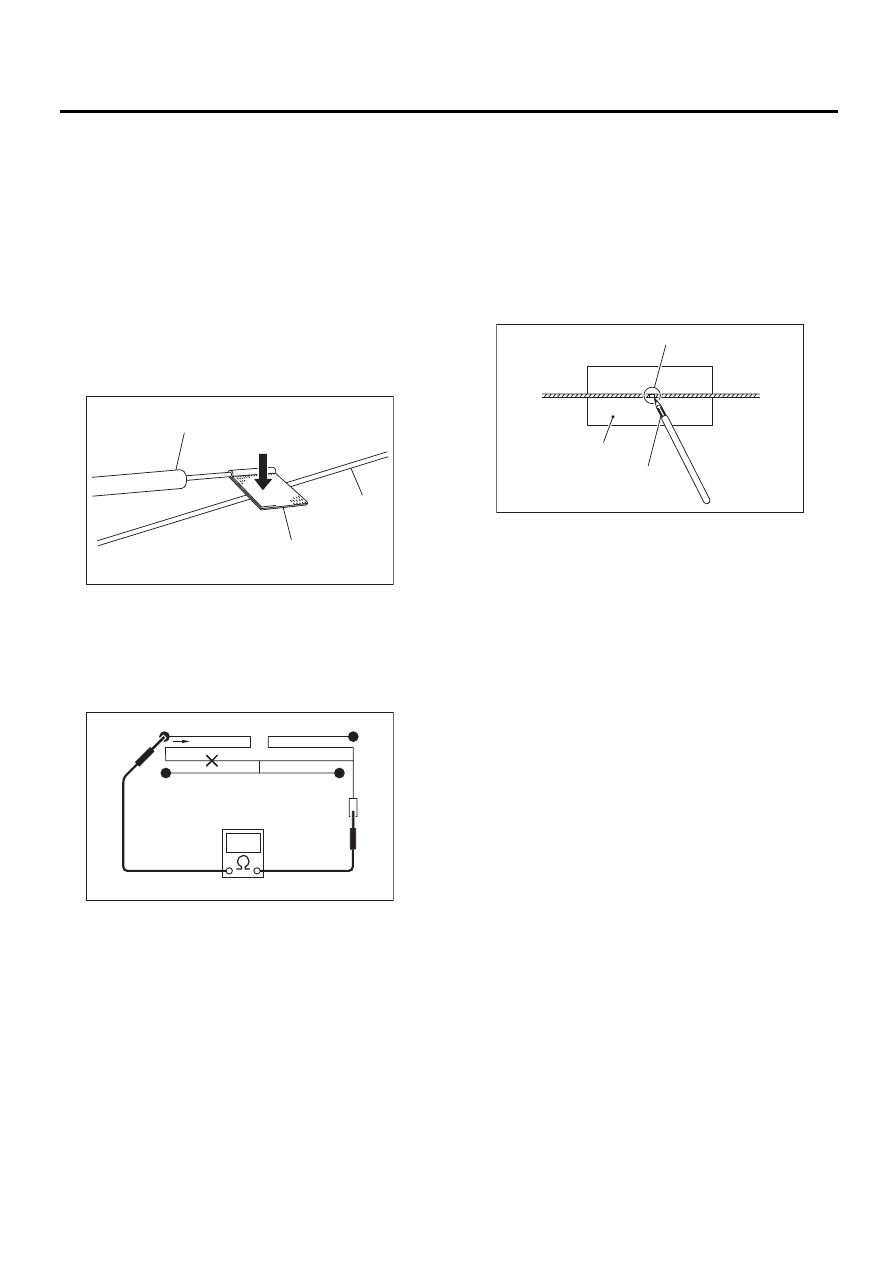

Антенна

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

13.Антенна

A: ПРОВЕРКА

Измерьте сопротивление между клеммой ан-
тенны и каждым антенным проводом.
Если антенный провод исправен, то значение
сопротивления должно быть меньше 1 Ом. Ес-
ли антенный провод поврежден, то сопротив-
ление будет больше 1 МОм.

ПРИМЕЧАНИЕ:
При проверке электропроводности оберните
кончик щупа тестера кусочком алюминиевой
фольги и пальцем прижмите фольгу к антенно-
му проводу.

Для обнаружения точки разрыва цепи продви-
гайте щуп вдоль антенного провода.

B: УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

1) Очистите антенный провод и прилегающий
участок при помощи куска ткани, смоченного
спиртом.
2) Наклейте тонкую маскирующую пленку на
стекло вдоль поврежденного провода.
3) При помощи карандаша нанесите на участок
разрыва электропроводный серебряный со-
став (DUPONT № 4817).

4) Просушите обработанный участок.
5) По завершении ремонта измерьте сопротив-
ление отремонтированного провода.

(A) Щуп тестера

(B) Алюминиевая фольга

(C) Антенный провод

ET-00007

(B)

(C)

(A)

ET-00008

(A) Участок разрыва цепи

(B) Защитная пленка

(C) Электропроводный состав, содержащий се-

ребро

ET-00009

(B)

(C)

(A)

ET-17

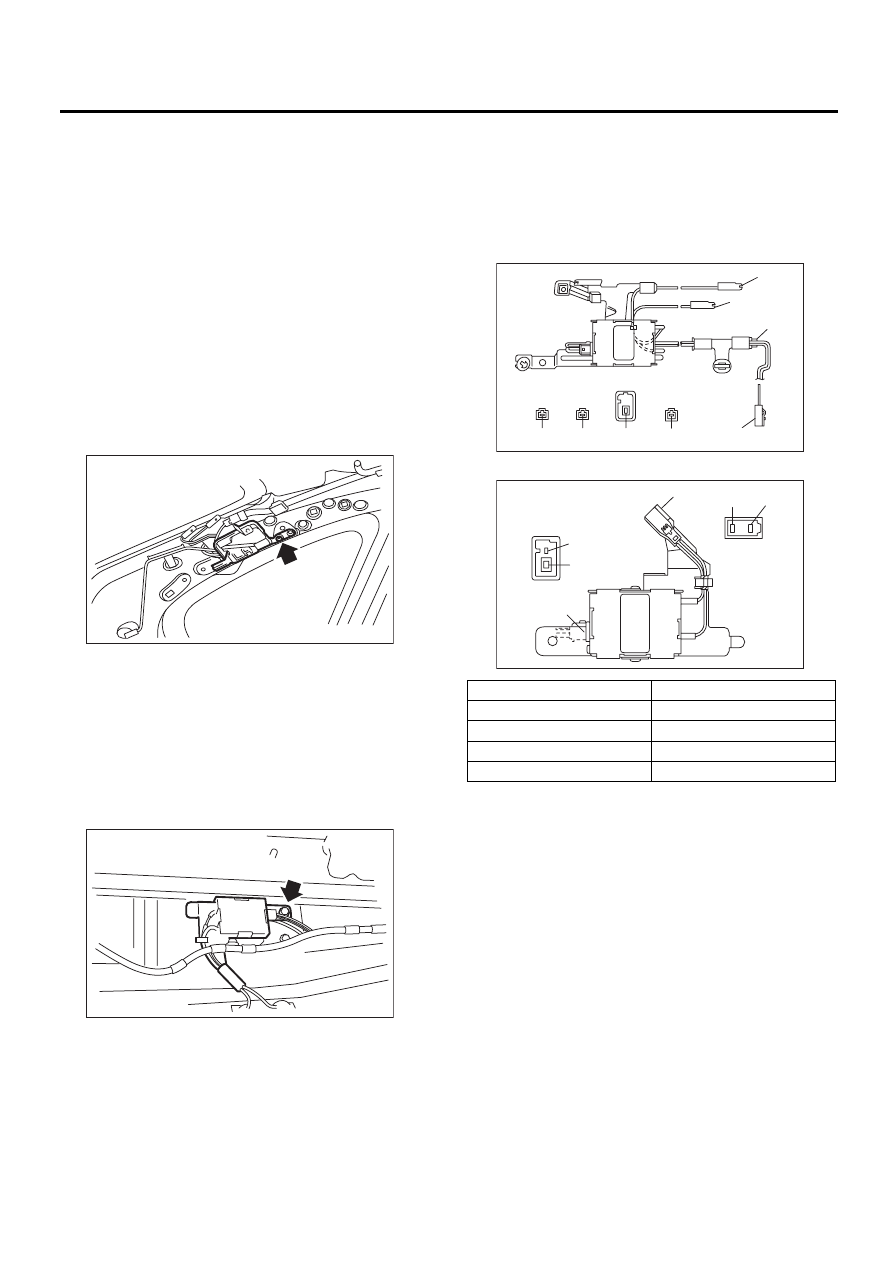

Антенный усилитель

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

14.Антенный усилитель

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней чет-
верти. <См. EI-66, МОДЕЛЬ С КУЗОВОМ СЕ-
ДАН (МОДЕЛЬ С ПОДУШКАМИ-ШТОРКАМИ
БЕЗОПАСНОСТИ), СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
3) Отсоедините разъемы жгута проводов и
клеммы.
4) Снимите модуль подушки-шторки безопас-
ности. <См. AB-20, СНЯТИЕ, Модуль подушки-
шторки безопасности.>
5) Отверните винты и отсоедините антенный
усилитель.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Отсоедините разъемы жгута проводов и
клеммы.
4) Отверните винты и отсоедините антенный
усилитель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление антенного усилителя.
• Модель с кузовом Седан

• Модель с кузовом Универсал

ET-00088

ET-00089

Номер клеммы

Нормативное значение

(1)-а и корпус усилителя

10 кОм или более

(1)-b и корпус усилителя

10 кОм или более

(2)-b и корпус усилителя

10 кОм или более

(3)-а и корпус усилителя

10 кОм или более

ET-00090

(3)

(2)

(2)-b

(1)-a

(1)-b

(3)-a

(1)-a

(1)-b

ET-00091

(3)-a

(2)-b

(1)-a

(1)-b

(1)

(2),(3)

ET-18

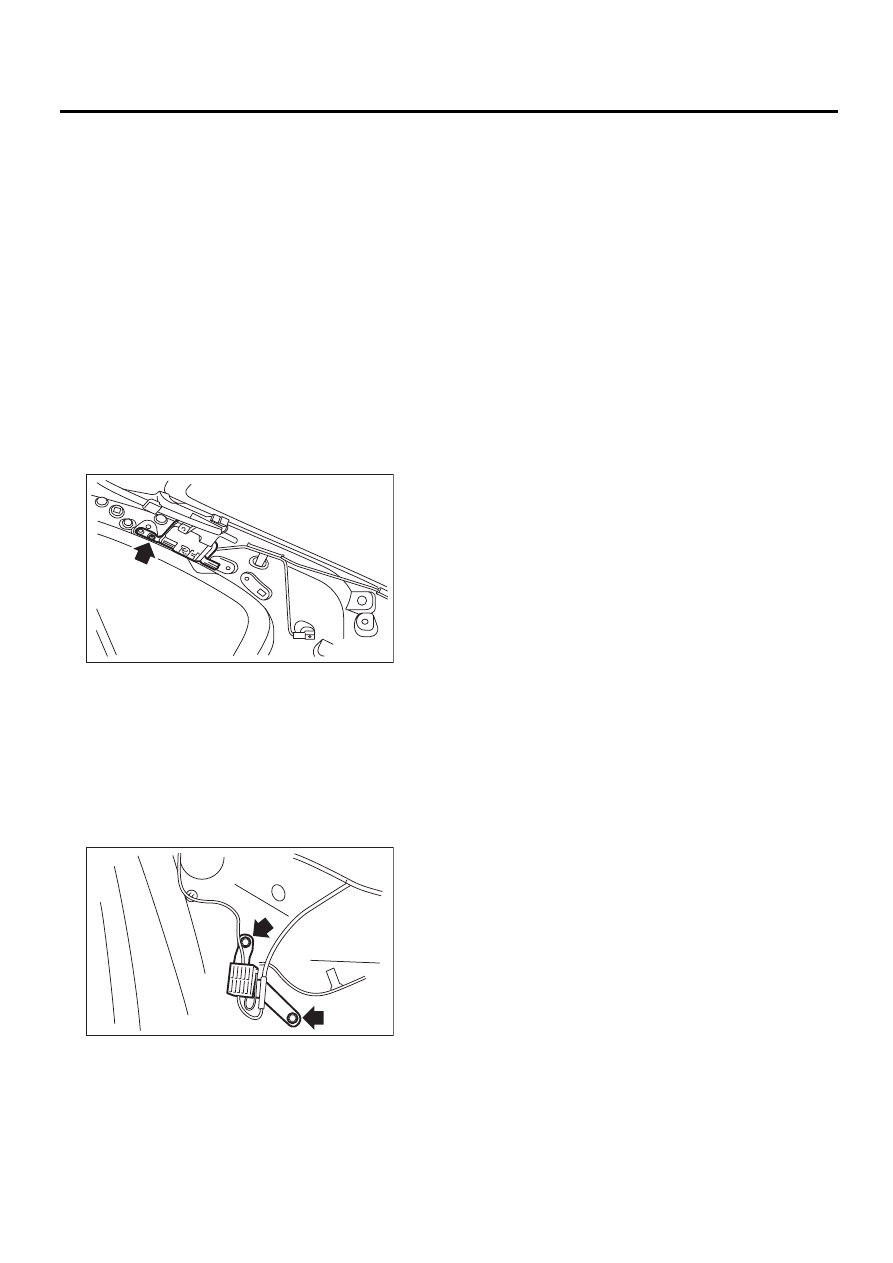

Шумоподавитель

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

15.Шумоподавитель

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней чет-
верти. <См. EI-66, МОДЕЛЬ С КУЗОВОМ СЕ-
ДАН (МОДЕЛЬ С ПОДУШКАМИ-ШТОРКАМИ
БЕЗОПАСНОСТИ), СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
3) Снимите модуль подушки-шторки безопас-
ности. <См. AB-20, СНЯТИЕ, Модуль подушки-
шторки безопасности.>
4) Отсоедините разъем жгута проводов от шу-
моподавителя.
5) Снимите скобу крепления жгута проводов
6) Отверните винты и отсоедините шумопода-
витель.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Отсоедините разъем жгута проводов от шу-
моподавителя.
4) Отверните винты и отсоедините шумопода-
витель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00092

ET-00093

ET-19

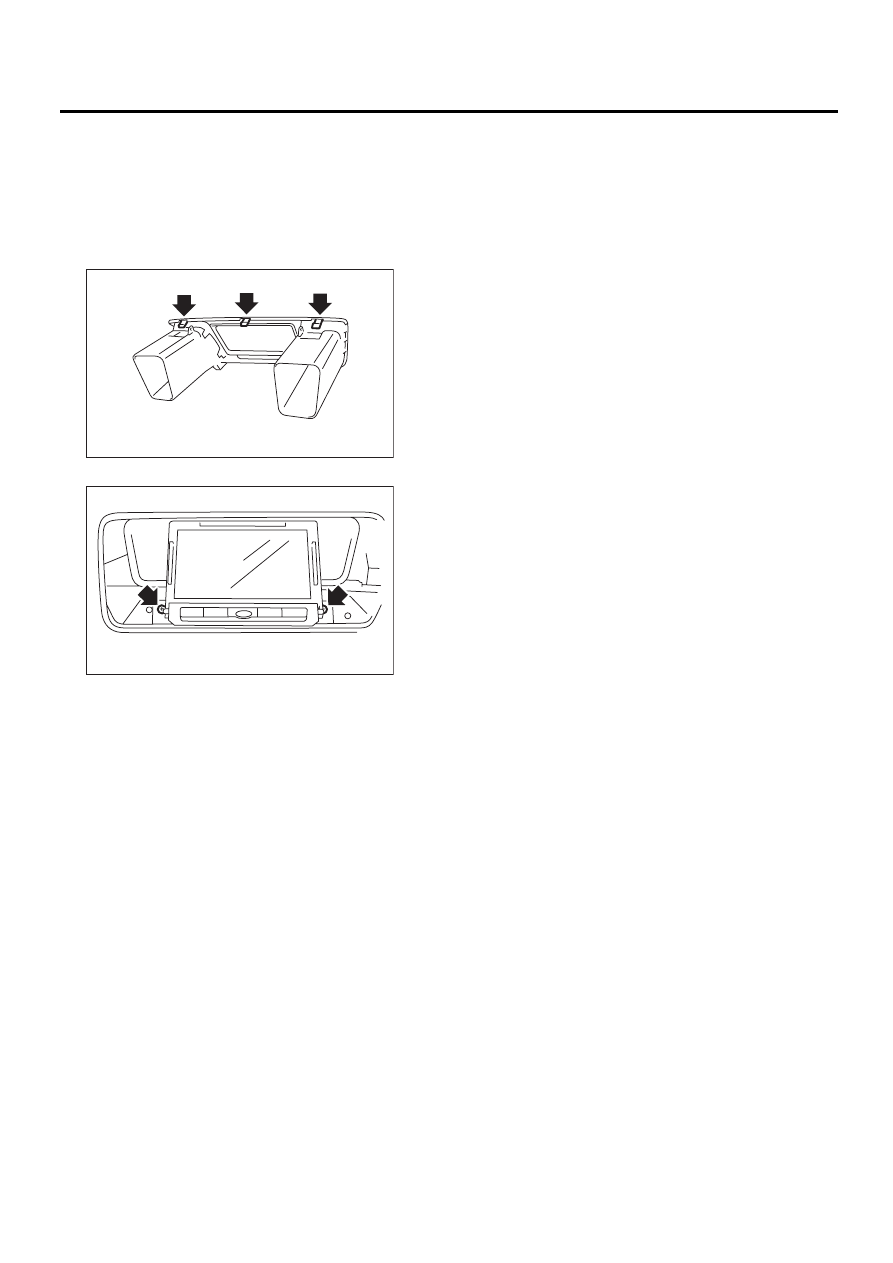

Дисплей системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

16.Дисплей системы

навигации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите фиксатор и снимите центральную
верхнюю панель.

3) Снимите винты крепления дисплея.

4) Отсоедините разъем жгута проводов и сни-
мите дисплей системы навигации.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00097

ET-00098
