WW-18

Рычаг стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

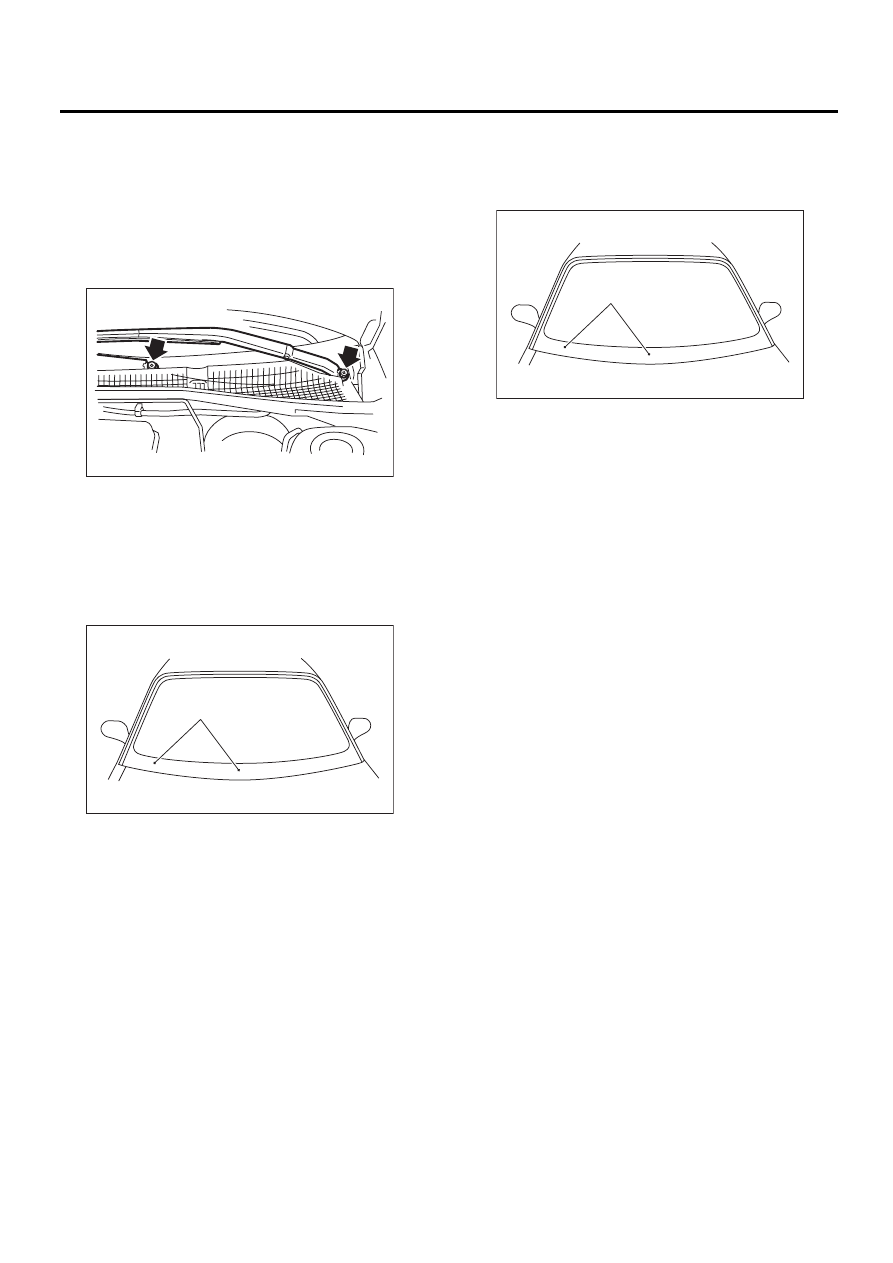

6. Рычаг стеклоочистителя

ветрового стекла

A: СНЯТИЕ

1) Откройте капот.
2) Снимите колпачок.
3) Отверните гайку и снимите рычаг стекло-
очистителя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Включите стеклоочиститель на один прогон.
3) Выровняйте щетку стеклоочистителя по ке-
рамической метке (A) панели ветрового стек-
ла.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ”
в разделе “Общие сведения”.
<См. WW-3, СТЕКЛООЧИСТИТЕЛЬ ВЕТРО-
ВОГО СТЕКЛА,
УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

Включите стеклоочиститель на один прогон.
Выровняйте щетку стеклоочистителя по кера-
мической метке (A) панели ветрового стекла.

WW-00441

(A)

WW-00048

(A)

WW-00048

WW-19

Электродвигатель и тяга стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

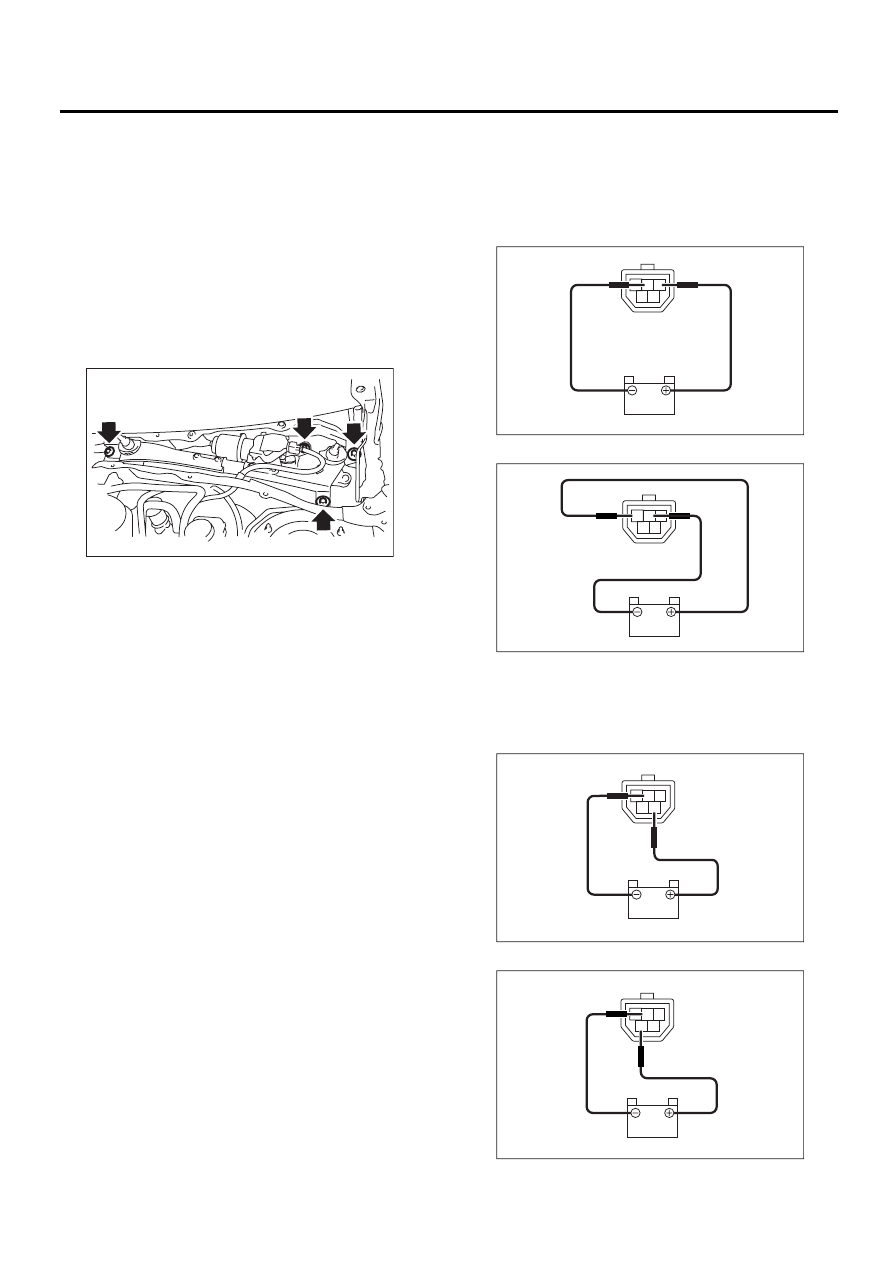

7. Электродвигатель и тяга

стеклоочистителя
ветрового стекла

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку капота. <См. EI-42, СНЯ-
ТИЕ, Крышка капота.>
3) Отсоедините разъем узла электродвигателя
стеклоочистителя.
4) Выверните болт и снимите узел стеклоочис-
тителя.

ПРИМЕЧАНИЕ:
Электродвигатель и тяга стеклоочистителя
выполнены единым блоком и не подлежат раз-
борке.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-3, СТЕКЛООЧИСТИТЕЛЬ ВЕТРО-
ВОГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Если клеммы разъема подсоединены к акку-
муляторной батарее, убедитесь в том, что
электродвигатель стеклоочистителя работает
на низких оборотах.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

2) Если клеммы разъема подсоединены к акку-
муляторной батарее, убедитесь в том, что
электродвигатель стеклоочистителя работает
на высоких оборотах.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

WW-00217

WW-00218

3 2

5 4

1

WW-00208

3 2

5 4

1

WW-00219

3 2

5 4

1

WW-00209

3 2

5 4

1

WW-20

Электродвигатель и тяга стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

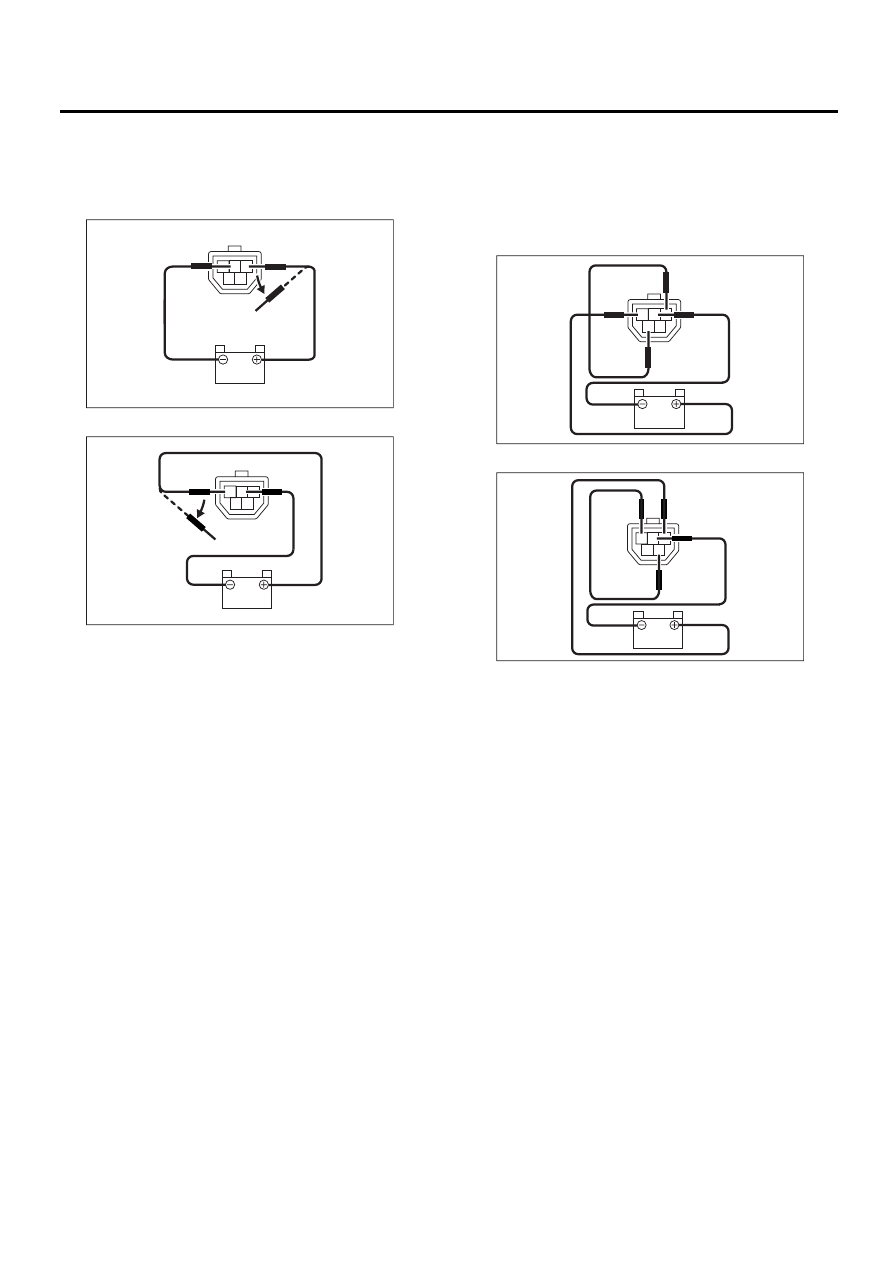

3) Подсоедините аккумулятор к следующим
клеммам разъема, включите режим низкой ско-
рости электродвигателя стеклоочистителя, пос-
ле чего отсоедините клемму в середине хода.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

4) Подсоедините аккумулятор и убедитесь в
том, что электродвигатель стеклоочистителя
останавливается в положении автоматической
остановки, после того, как электродвигатель
снова начинает работать в режиме малых обо-
ротов.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

WW-00220

3 2

5 4

1

WW-00210

3 2

5 4

1

WW-00221

3 2

5 4

1

WW-00211

3 2

5 4

1

WW-21

Форсунка омывателя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

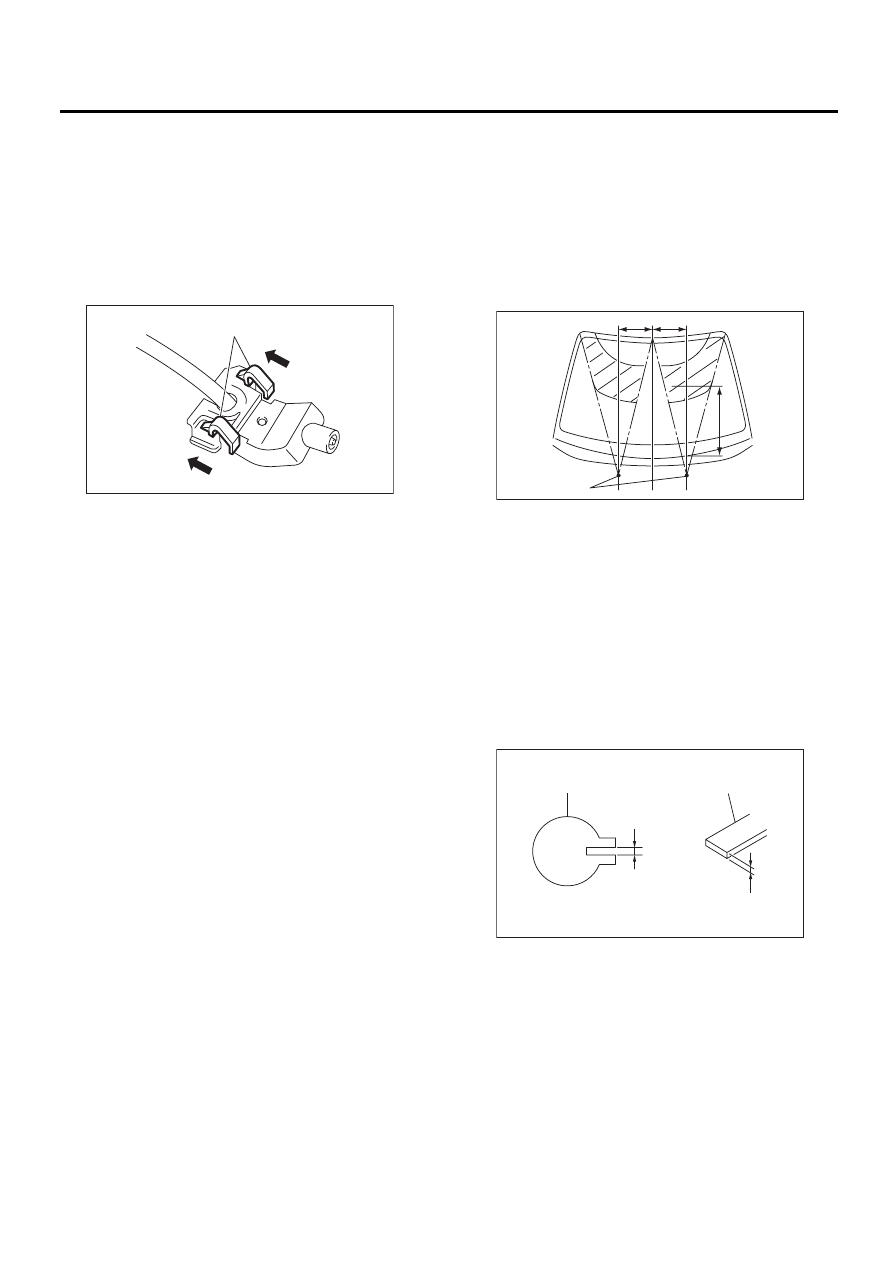

8. Форсунка омывателя

ветрового стекла

A: СНЯТИЕ

1) Снимите изоляцию капота. <См. EB-13, ИЗО-
ЛЯЦИЯ КАПОТА, СНЯТИЕ, Капот.>
2) Удерживая лапку форсунки омывателя (A) в
направлении, указанном стрелкой, снимите
форсунку омывателя.

3) Снимите шланг стеклоомывателя с форсун-
ки.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте положение форсунки стек-
лоомывателя. <См. WW-21, РЕГУЛИРОВКА,
Форсунка омывателя ветрового стекла.>

C: ПРОВЕРКА

• Убедитесь в том, что каналы форсунки и
шланги не забиты.
• Убедитесь в том, что шланг не перегнут.

D: РЕГУЛИРОВКА

1) Переведите переключатель стеклоочисти-
телей в положение OFF.
2) Остановив автомобиль, убедитесь в том, что
направление струи омывателя соответствует
показанному на рисунке.

Направление струи:

A: 250 мм (9,84 дюйма)
B: 435 мм (17,13 дюйма)

Угол струи необходимо отрегулировать с помо-
щью стальной мерной рейки или ее эквивален-
та, 0,5 мм (0,020 дюйма) толщиной. Используй-
те стальную мерную рейку или ее эквивалент с
максимальной толщиной 0,5 мм (0,020 дюйма),
так как ширина прорези сопла форсунки стек-
лоомывателя составляет 0,6 мм (0,024 дюйма).
Регулировка с помощью плоской отвертки мо-
жет повредить прорезь форсунки стеклоомы-
вателя и вызвать неправильное направление
струи.

WW-00177

(A)

(1) Форсунка

(1) Сопло форсунки стеклоомывателя

(2) 0,6 мм (0,024 дюйма)

(3) Стальная мерная рейка или ее эквивалент

(4) Максимальная толщина 0,5 мм (0,020 дюйма)

WW-00161

A

A

(1)

B

WW-00212

(4)

(3)

(1)

(2)
