Subaru Legacy (2008 год). Руководство - часть 1006

LI-30

Задний противотуманный фонарь

СИСТЕМА ОСВЕЩЕНИЯ

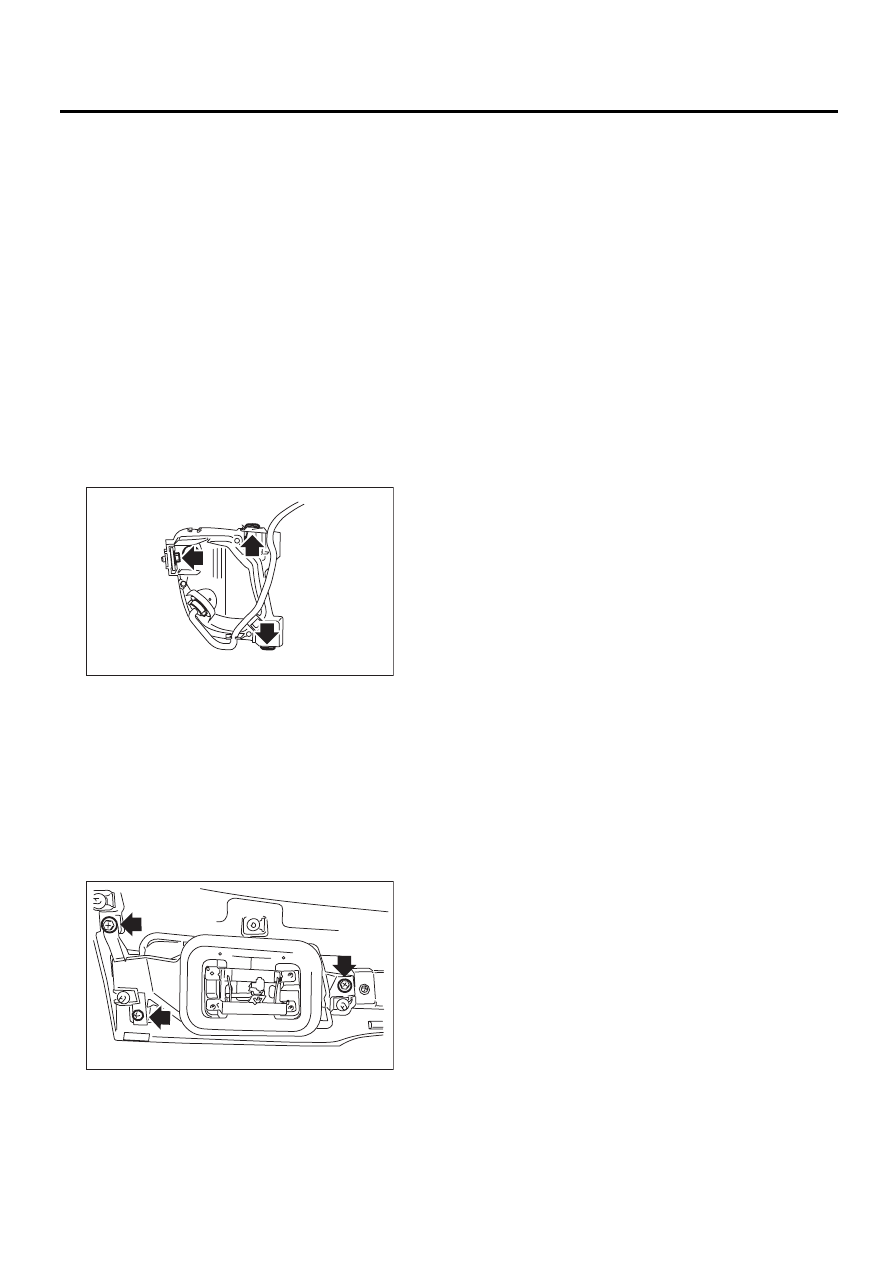

19.Задний противотуманный

фонарь

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Лампа заднего противотуманного фонаря уста-
навливается на облицовку заднего бампера со
стороны водителя в модели с кузовом Седан и
на накладку дверцы багажного отсека со сто-
роны водителя в модели с кузовом Универсал.

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите узел заднего комбинированного
фонаря. <См. LI-32, СНЯТИЕ, Узел заднего
комбинированного фонаря.>
2) Снимите облицовку заднего бампера. <См.
EI-39, СНЯТИЕ, Задний бампер.>
3) Снимите фиксатор и болт, затем снимите за-
дний противотуманный фонарь.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Отсоедините разъем жгута проводов и сни-
мите декоративную накладку дверцы багажно-
го отсека. <См. EI-79, СНЯТИЕ, Декоративная
накладка дверцы багажного отсека>
3) Отверните гайки крепления и снимите узел
заднего противотуманного фонаря.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00717

LI-00706

LI-31

Узел бокового указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

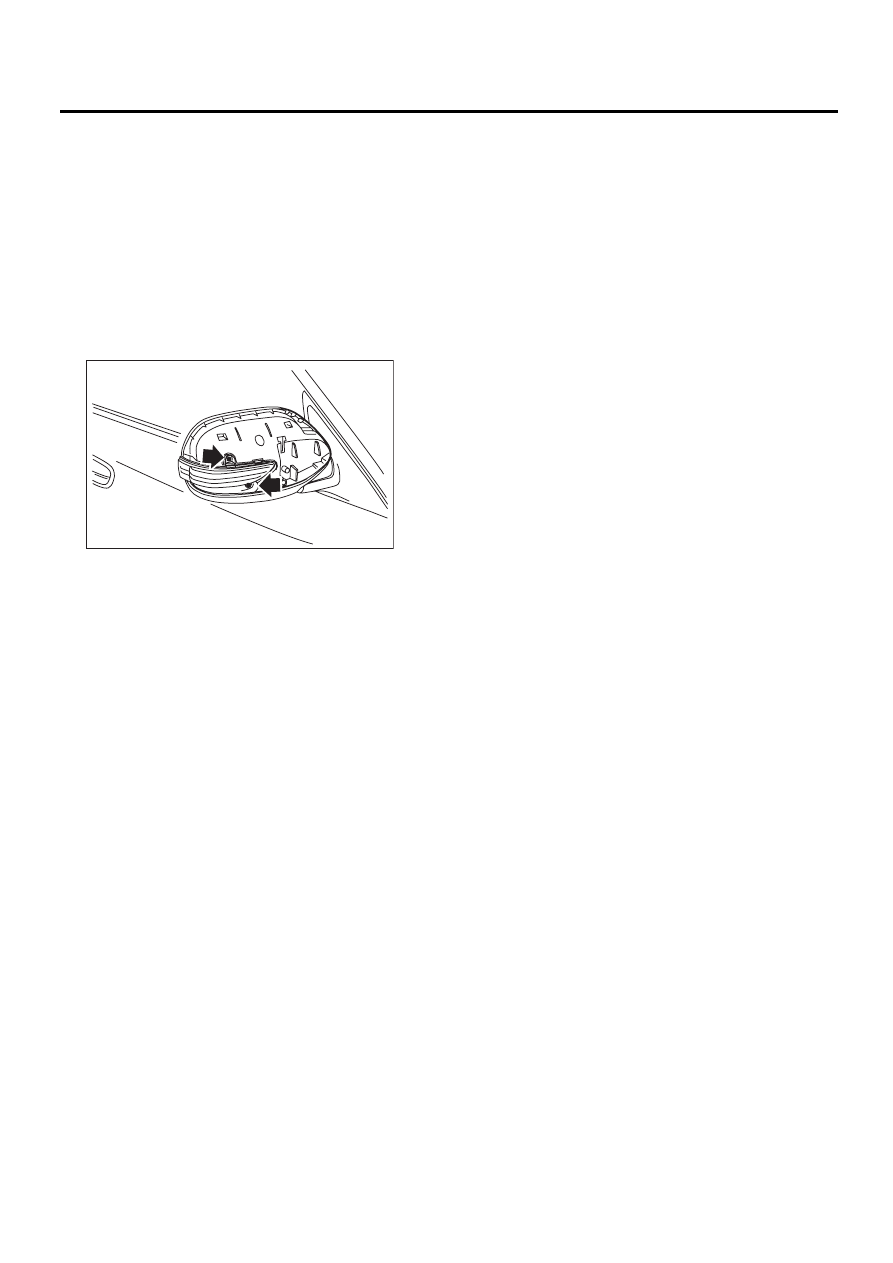

20.Узел бокового указателя

поворота

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите колпак наружного зеркала. <См.
GW-17, ЗАМЕНА, Колпак наружного зеркала.>
3) Снимите наружное зеркало. <См. GW-19,
ЗАМЕНА, Наружное зеркало.>
4) Отсоедините разъем жгута проводов, сни-
мите 2 крепежных винта, затем снимите узел
бокового указателя поворота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Установите узел бокового указателя пово-
рота и проверьте его работу в режиме мигания.
2) При сбое в режиме мигания, замените узел
бокового указателя поворота новым.

ПРИМЕЧАНИЕ:
Поскольку в боковом указателе поворота при-
меняется светодиодная лампа, то если она не
загорается, замените весь узел бокового ука-
зателя поворота.

LI-00707

LI-32

Узел заднего комбинированного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

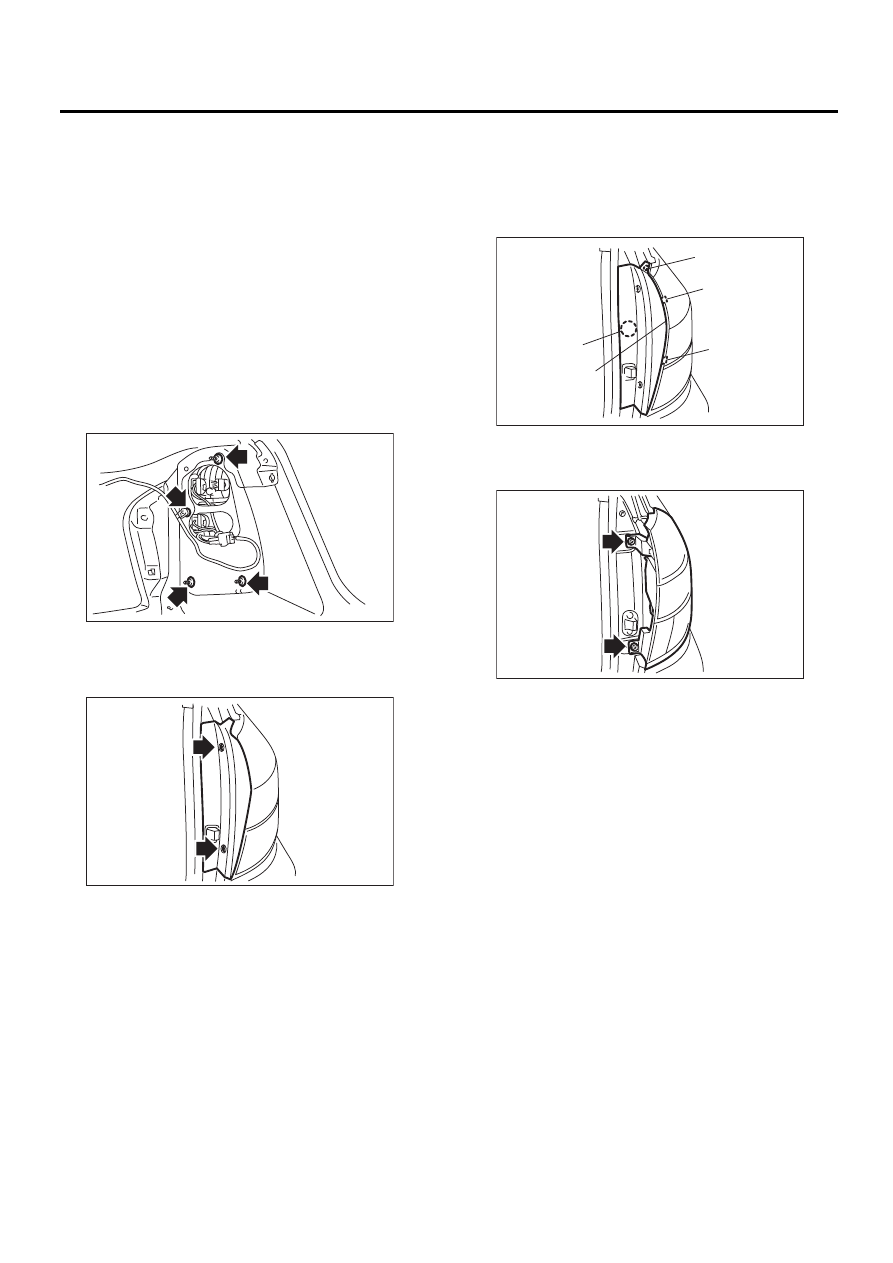

21.Узел заднего

комбинированного фонаря

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Снимите боковую внутреннюю отделку ба-
гажника. <См. EI-74, СНЯТИЕ, Боковая внут-
ренняя отделка багажника.>
3) Отверните четыре гайки и отсоедините
разъем, затем снимите задний комбинирован-
ный фонарь

ПРИМЕЧАНИЕ:
Во время снятия будьте осторожны, не поцара-
пайте болтами кузов автомобиля.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите зажим.

3) Надавливая на участок (А), вставьте палец
или обернутую клейкой лентой плоскую отвер-
тку в зазор (В), затем снимите зажимные лапки
в последовательности (C), (D), (E), после чего
снимите крышку заднего комбинированного
фонаря.

4) Отверните два болта, а затем отсоедините
задний комбинированный фонарь, потянув его
в направлении задней части автомобиля.

5) Повернув гнезда ламп габаритных фонарей/
фонарей стоп-сигналов, а также ламп задних
указателей поворота, снимите задний комби-
нированный фонарь.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00715

LI-00295

LI-00284

(E)

(C)

(D)

(B)

(A)

LI-00296

LI-33

Лампа заднего габаритного фонаря/стоп-сигнала

СИСТЕМА ОСВЕЩЕНИЯ

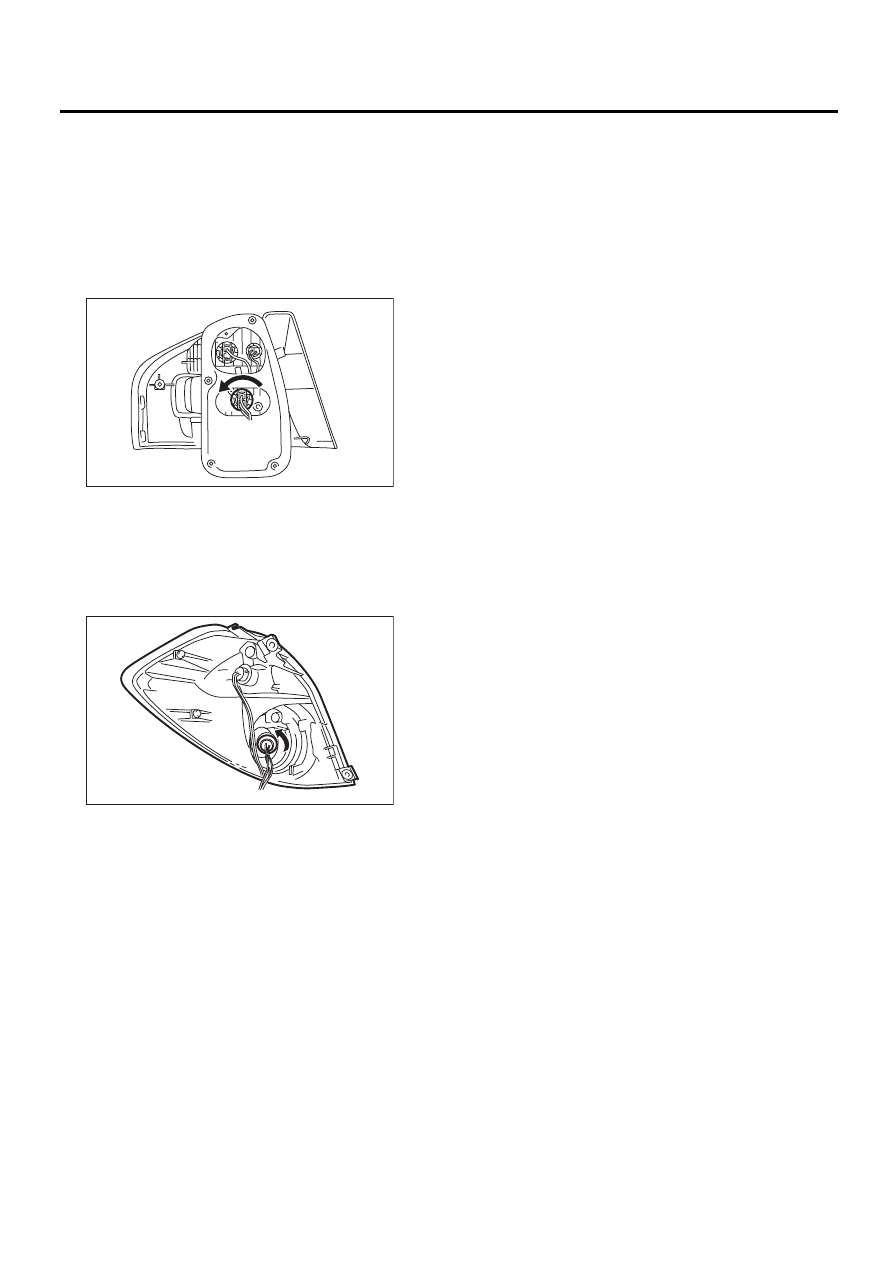

22.Лампа заднего габаритного

фонаря/стоп-сигнала

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите накладку боковой внутренней от-
делки багажника.
2) Поверните патрон и снимите лампу.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите узел заднего комбинированного
фонаря. <См. LI-32, МОДЕЛЬ С КУЗОВОМ
УНИВЕРСАЛ, СНЯТИЕ, Узел заднего комбини-
рованного фонаря.>
2) Поверните патрон и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00708

LI-00723
